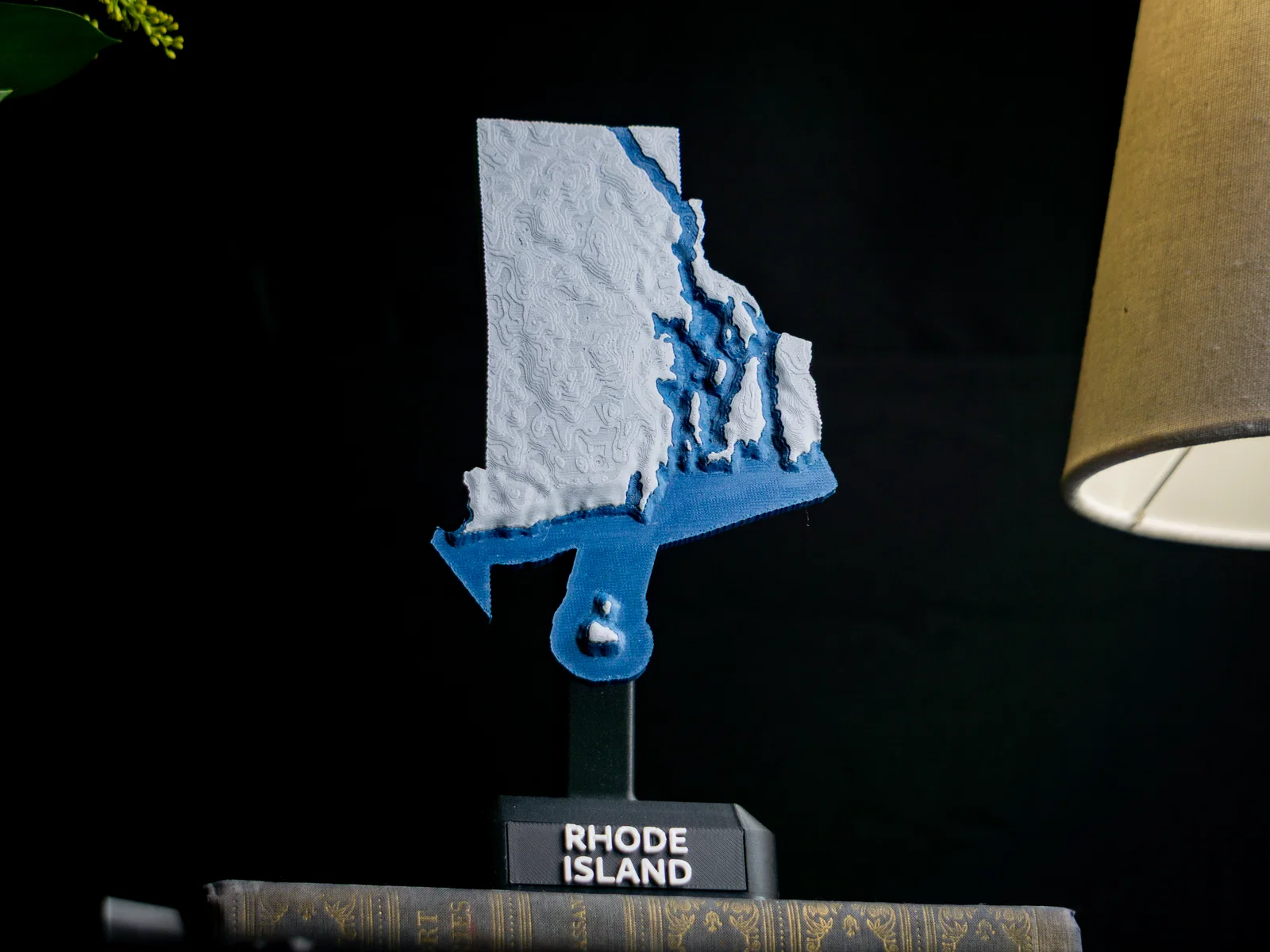

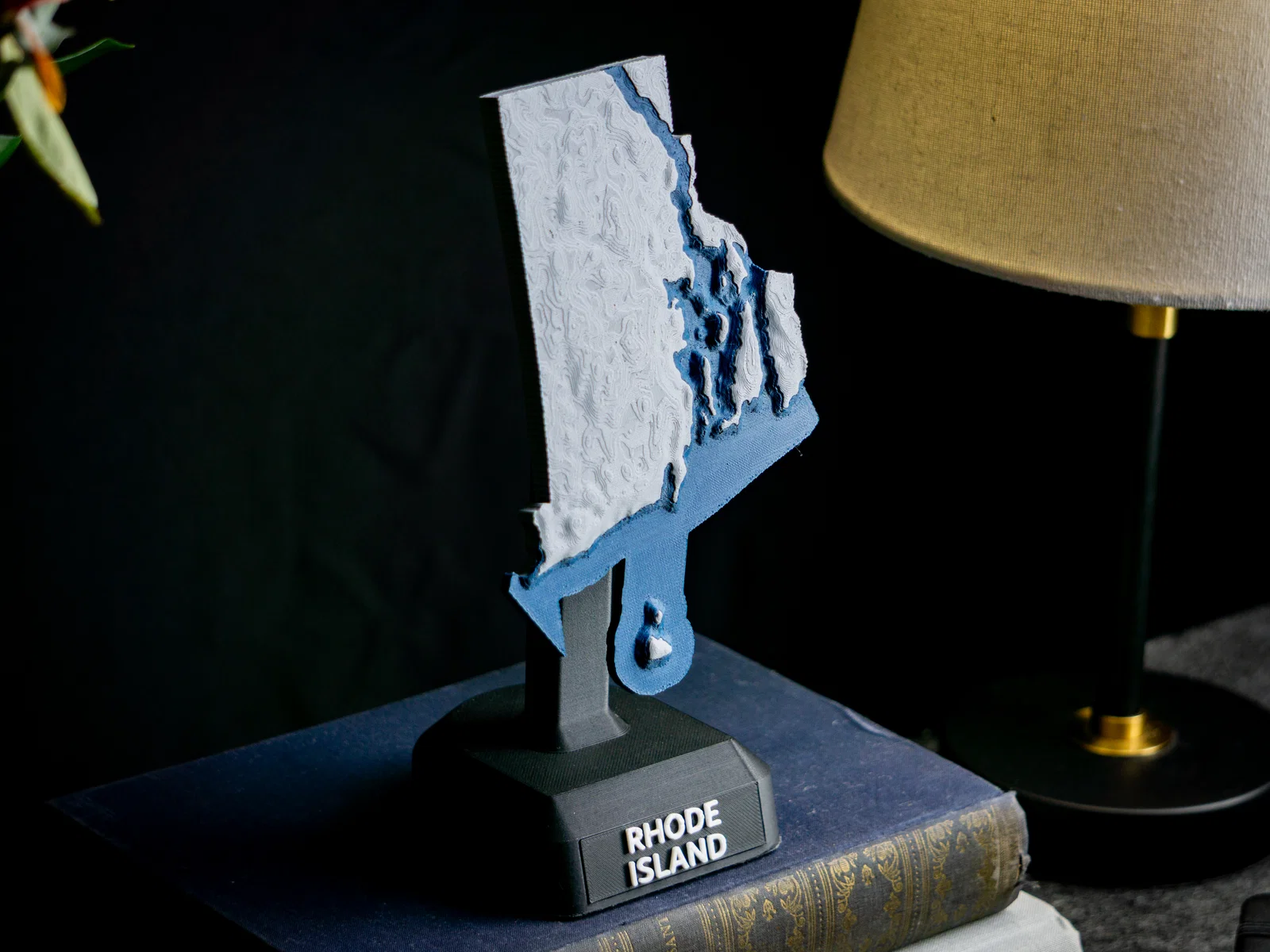

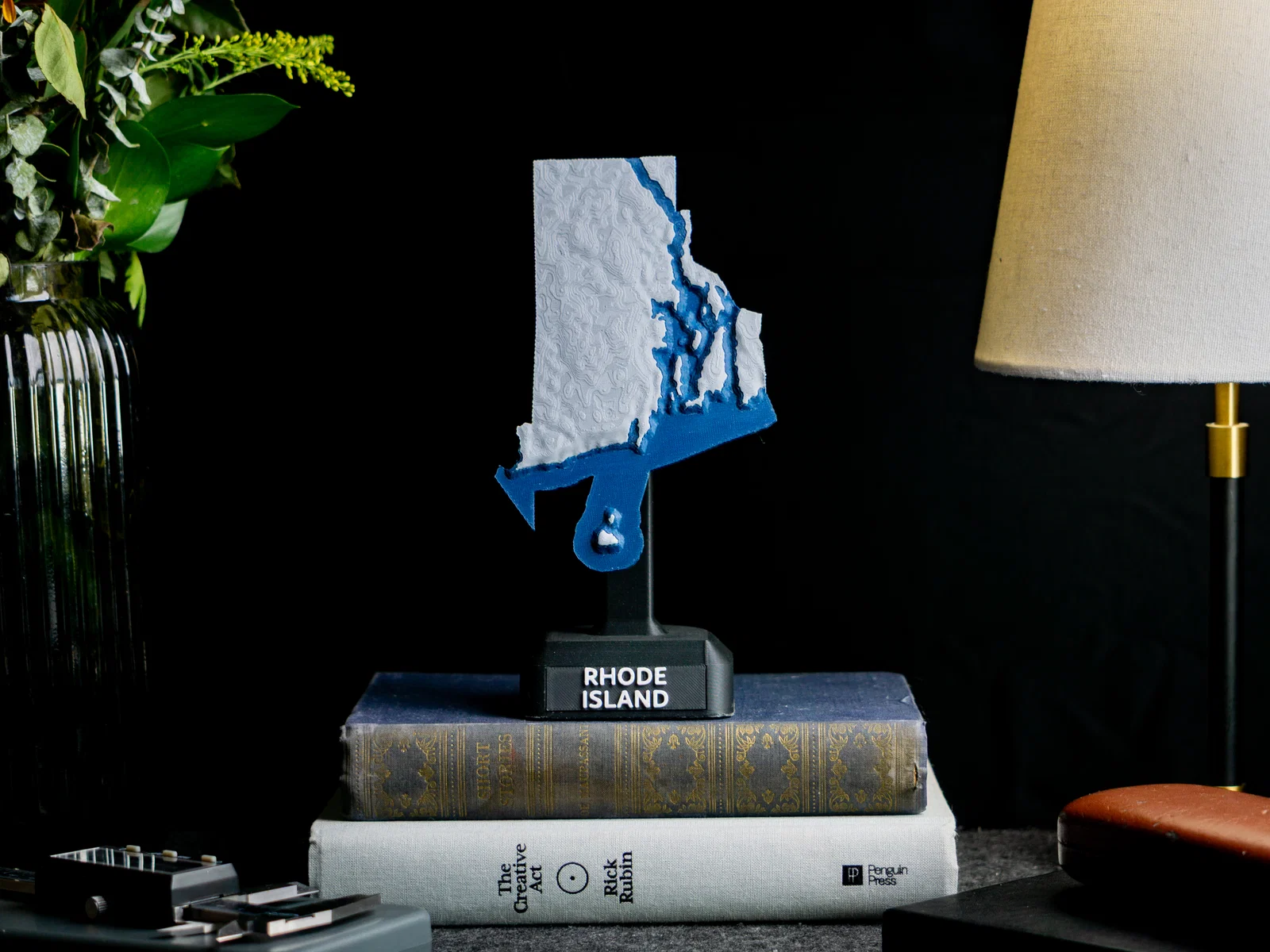

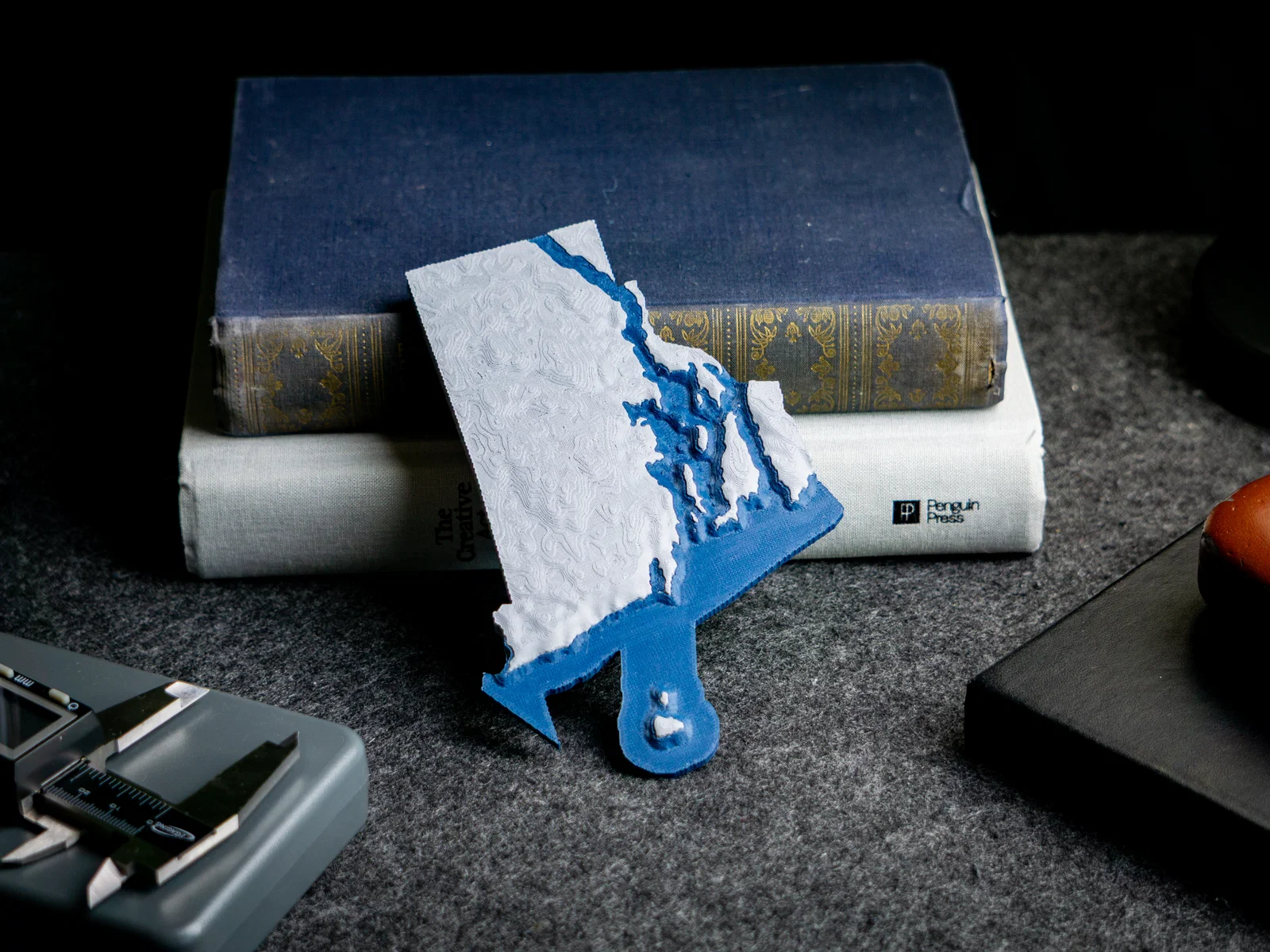

Bản đồ địa hình nổi Rhode Island, USA (RI) kèm sông ngòi

Bản đồ địa hình nổi Rhode Island, USA (RI) kèm sông suối và vùng nước ven biển

Bản đồ địa hình và thủy văn Rhode Island, USA với núi, đường bờ biển, sông suối và hồ—bản in 2 màu (dual) hoặc 1 màu (single)! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm các bản đồ 3D in được

Thông số model và bản đồ

File 3D khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• RI-sqrt-dual.3mf 🌟 (Chỉ dùng được dual extrusion ⚠)
• RI-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (dual) hoặc 1 màu (single) theo kiểu extrusion

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh ghép cắt sẵn dạng interlocking, mảnh ## phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là kiểu thể hiện các yếu tố nước nằm trên vùng đất thấp bị ngập. Phần đất bị ngập này có thể nhìn thấy khi in các lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ là kiểu mà các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong suốt.

†Nếu không có file nhiều phần (multi-part), nghĩa là mình chưa tạo model dạng ghép mảnh cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật về sau.

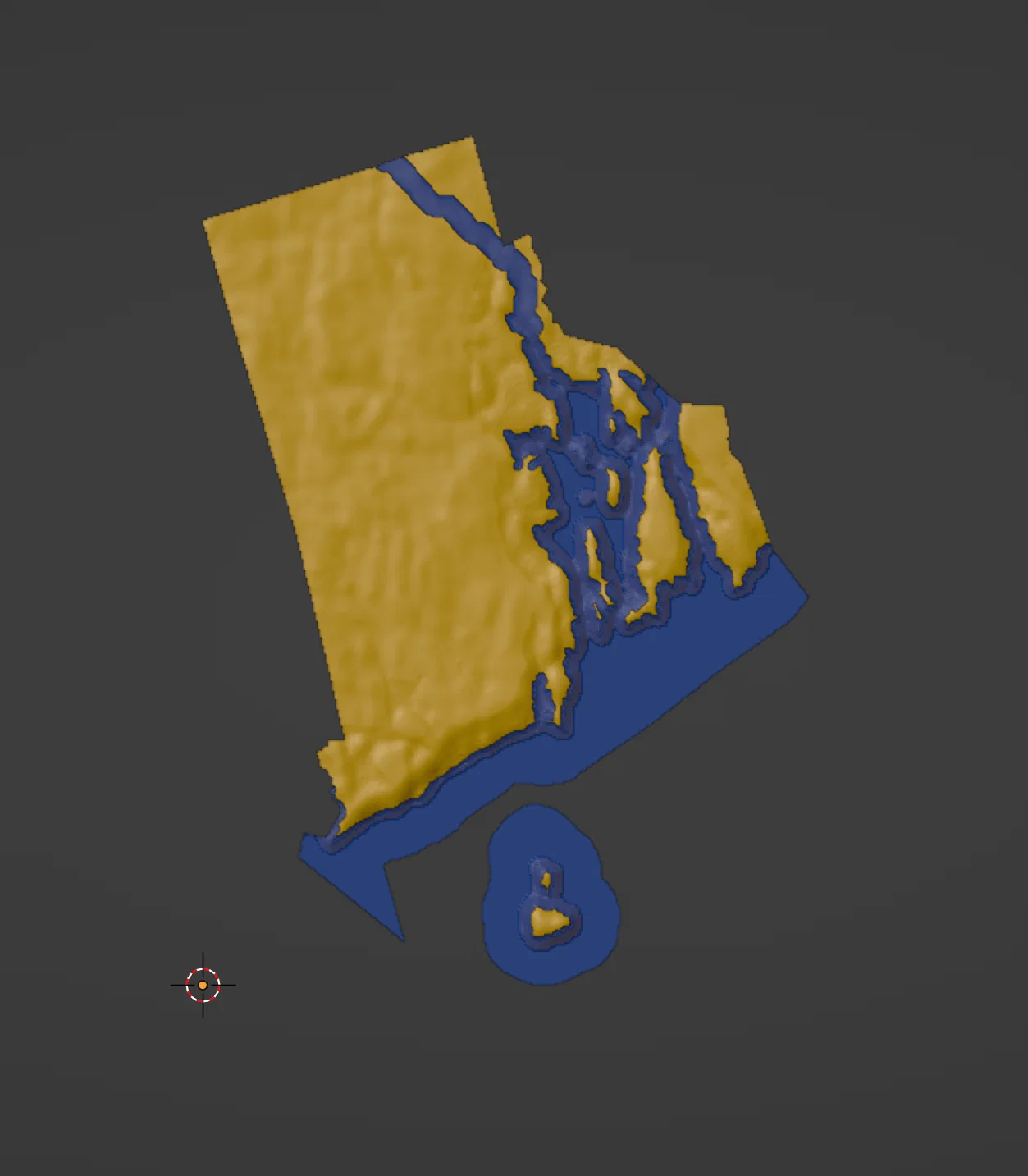

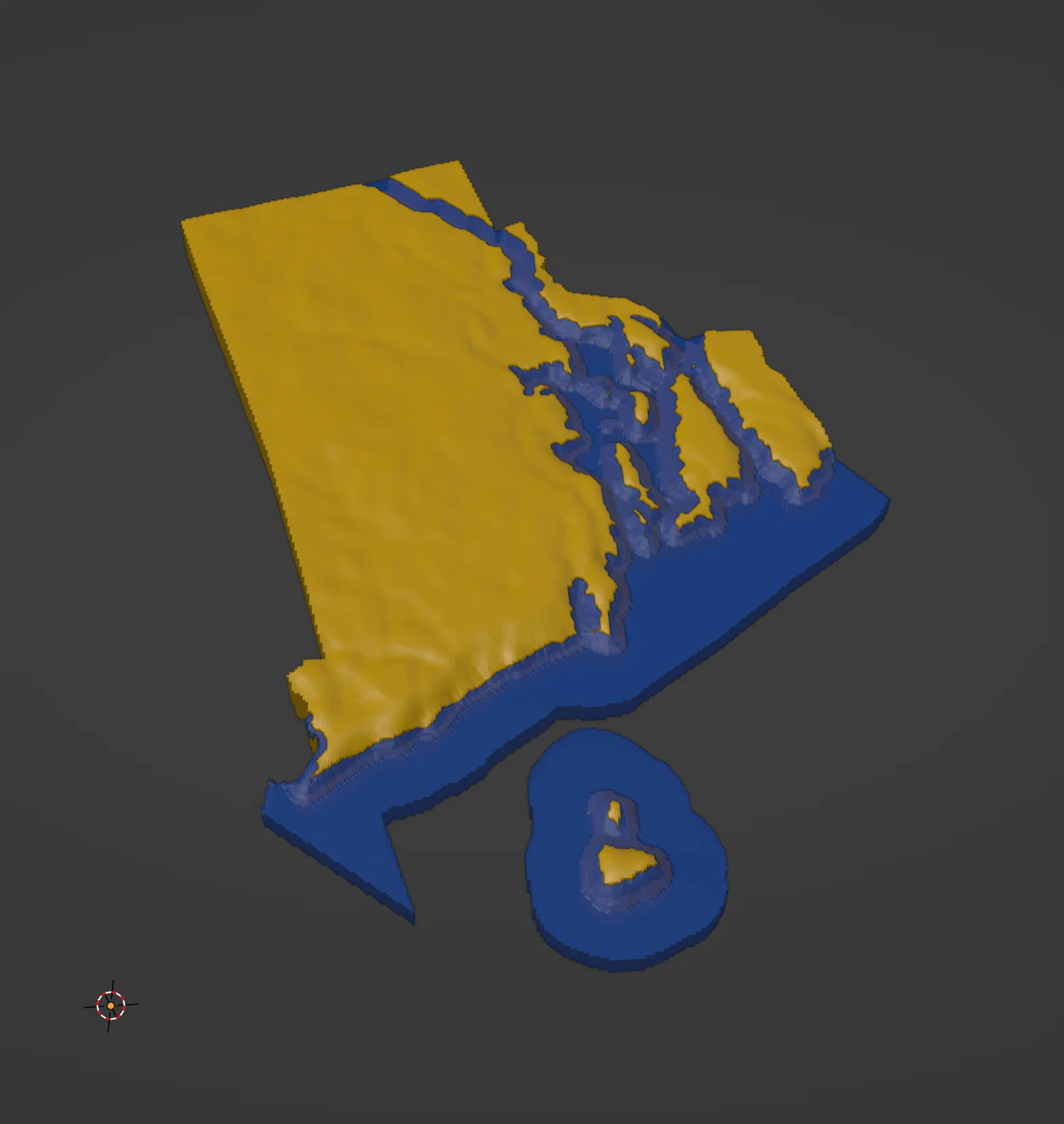

Model dùng định dạng 3MF, kiểu như STL nhưng ngon hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng đất và nước đã canh thẳng hàng để in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Thiết lập in khuyên dùng

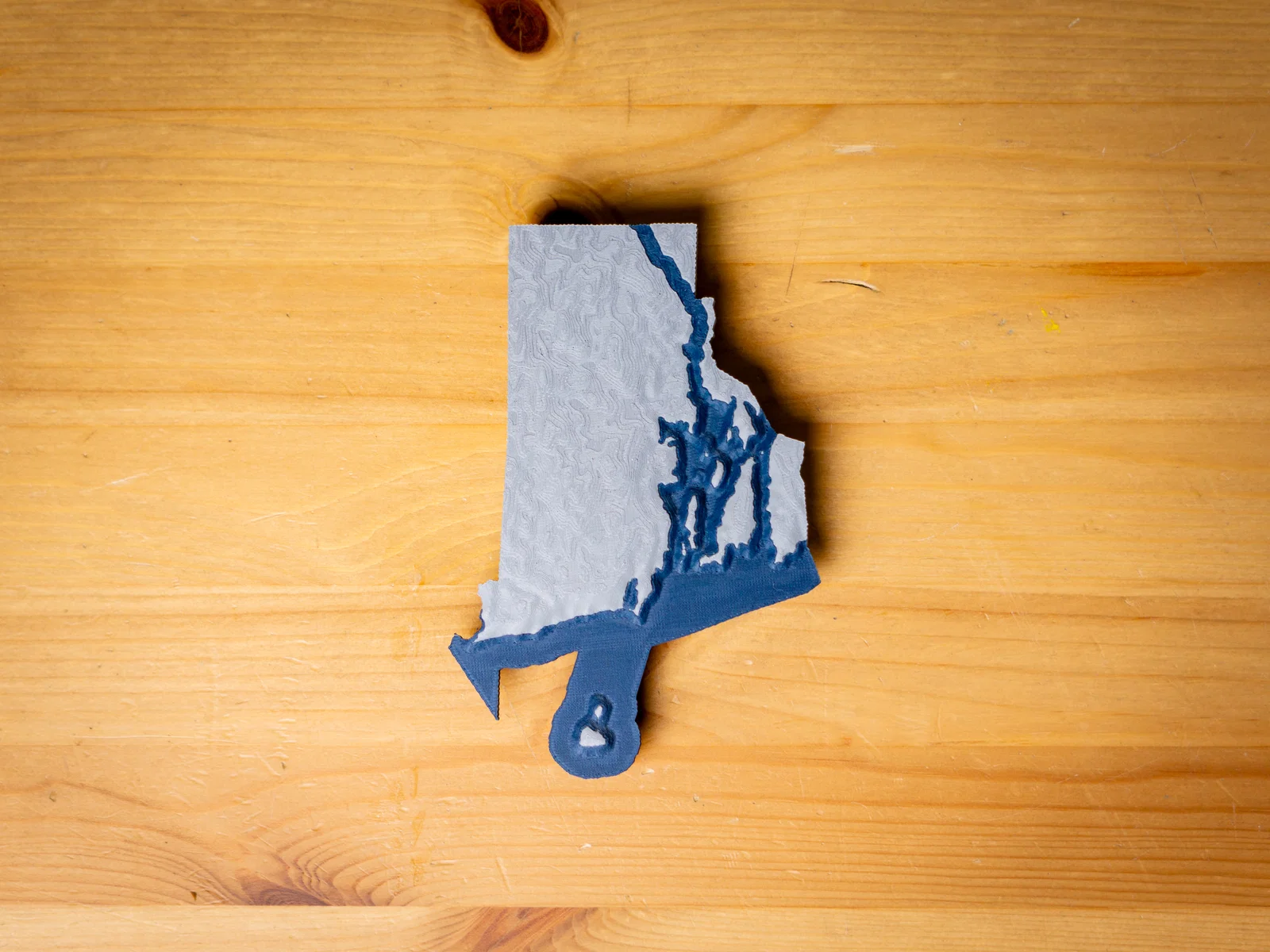

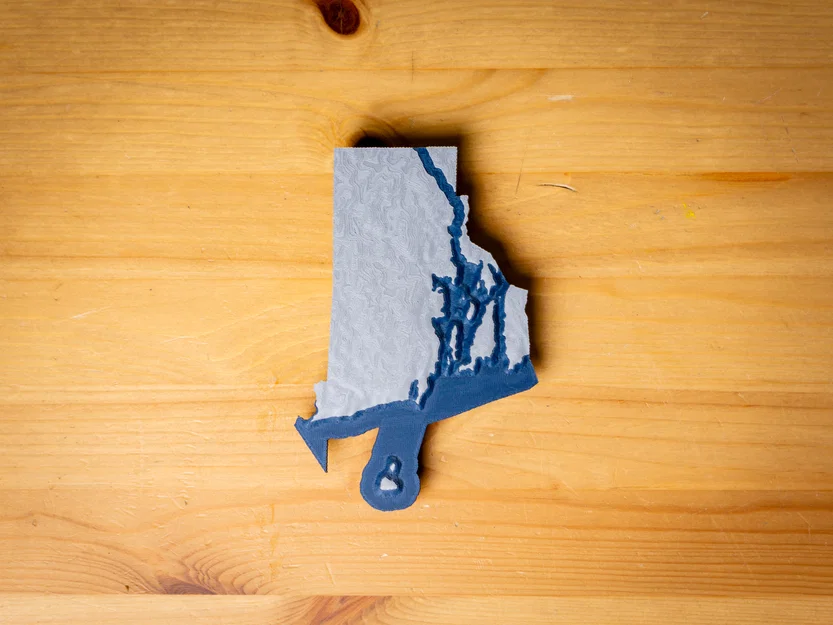

In model theo hướng nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

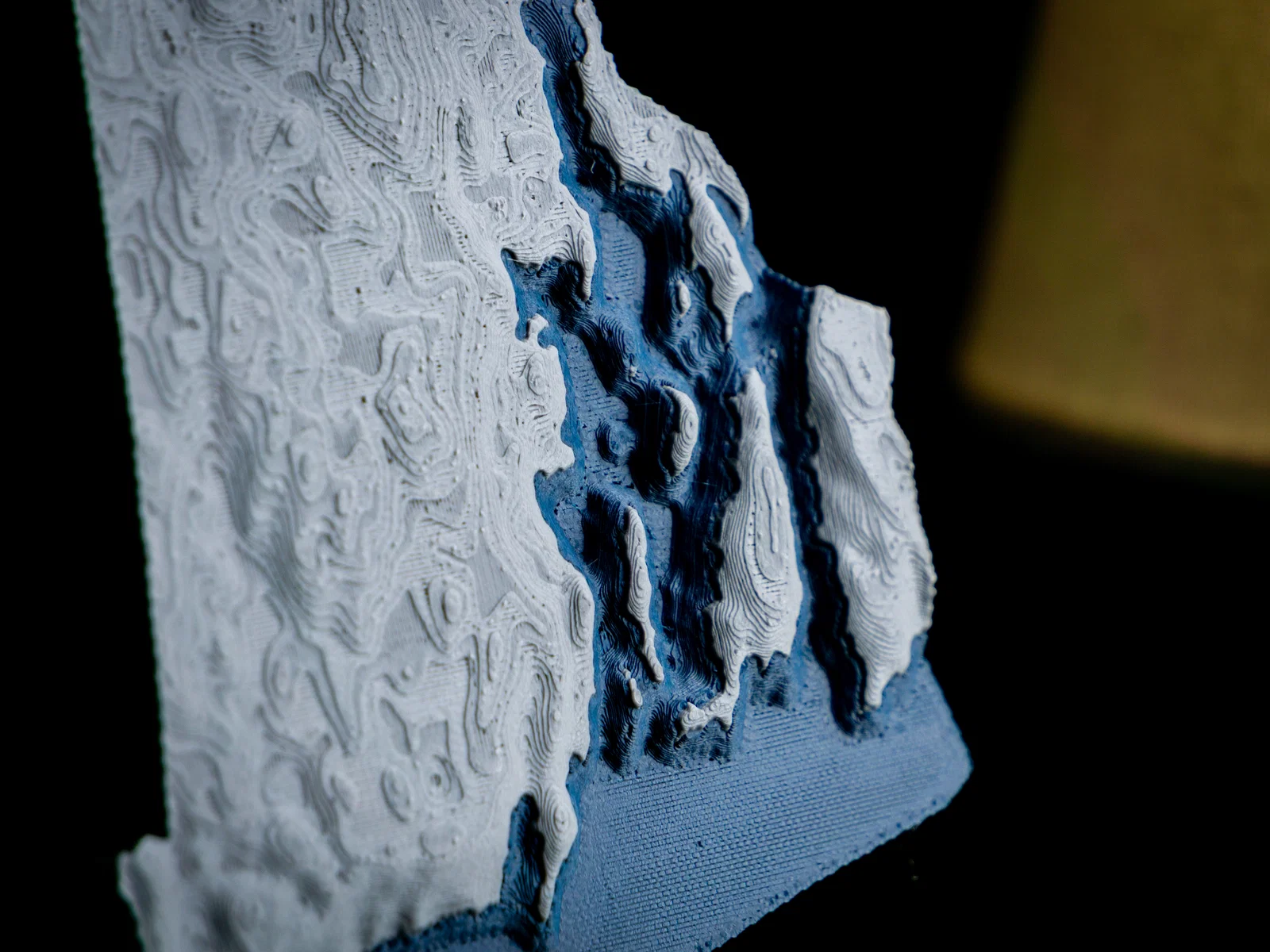

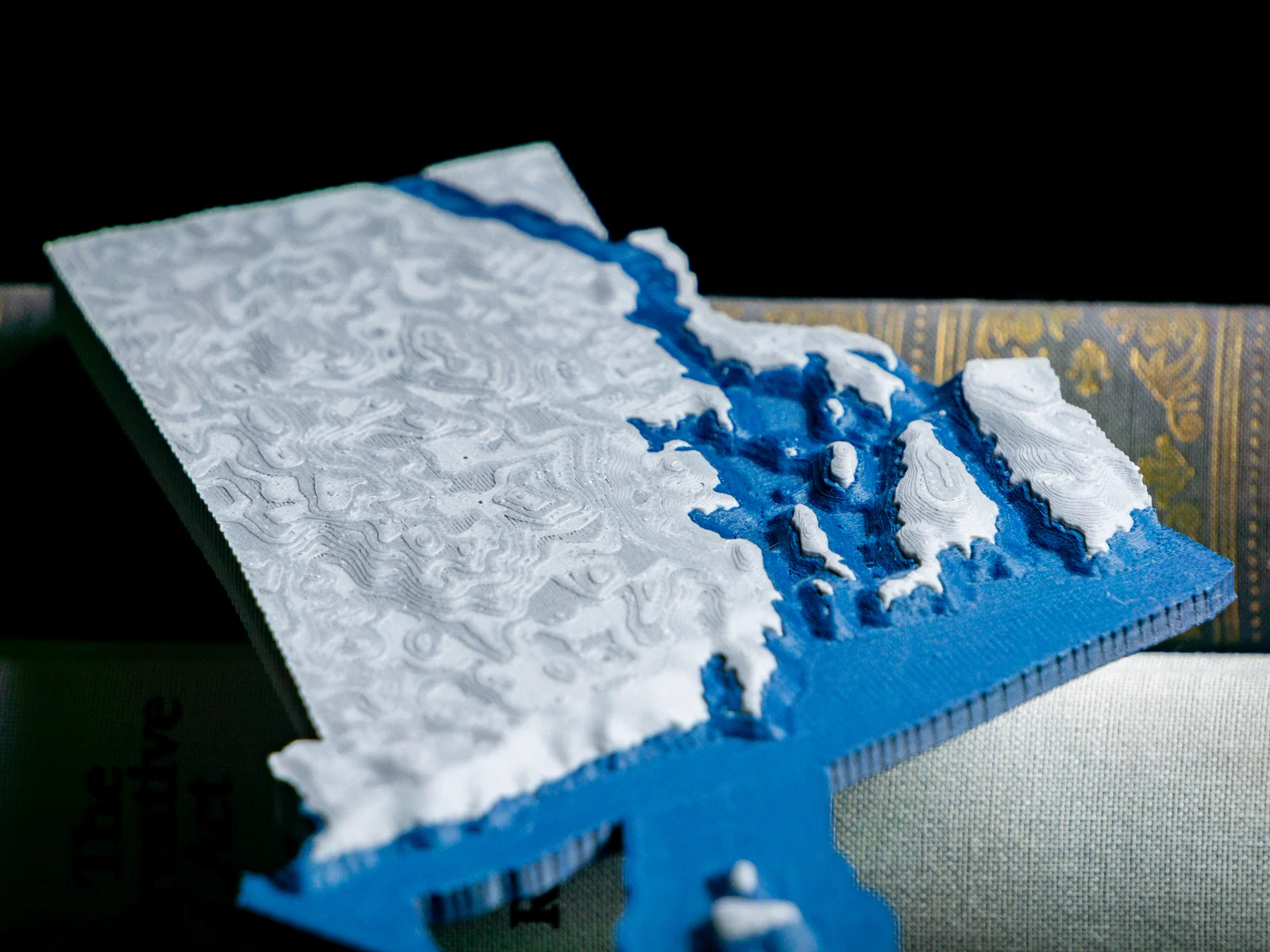

Muốn làm nổi bật sông suối, hồ và đường bờ biển thì dùng filament phát sáng (glow-in-the-dark) hoặc filament trong/đục nhẹ (translucent)—hoặc đơn giản là chọn màu khác so với nền!

Tải profile Cura đã tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model to/nhỏ tùy máy in; tỉ lệ cuối của bản đồ cũng sẽ thay đổi theo. Ví dụ: scale 200% trên tỉ lệ cũ 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa bàn in trong Cura, việc gộp object _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu giữ đúng căn chỉnh.

In cái này sẽ “test” luôn độ chính xác XY, độ ổn định trục Z, retraction, cooling và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyên dùng cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ riêng để làm đồ trưng bày hoặc quà tặng không? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ dữ liệu mở và phần mềm FOSS.
