Ngàm Stealth Press cho mỏ hàn 20mm (kèm file STEP) kiểu SREMTCH

Remix từ Stealth Press 1 — Máy ép chèn nhiệt (phiên bản cũ) Tác giả IconicFAB

Tác giả DavidD

Lượt tải
275
Lượt thích
23
Lượt coi
1.415

File 7 5,7 MB

  • Stealth_press_20mm_Mount_v1.2_1777784600.stlSTL · 4,5 MB
  • Stealth_press_20mm_Mount_v1.2_1777784602.stepSTEP · 566,3 KB
  • Stealth_press_20mm_Mount_Base_1777784603.stepSTEP · 129,2 KB
  • Stealth_press_strain_relief_r_6mm_v1_1777784604.stlSTL · 191,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình rất thích stealth press của Iconic-FAB.com (@IconicFAB) và đang háo hức dùng nó nhiều. Tiếc là mỏ hàn của mình (SREMTCH Soldering Iron Set) – mình mua riêng để làm việc với heat inserts – lại không khớp với bất kỳ mount có sẵn nào. Nó đáng ra rất hợp cho việc này vì có silicone sock, giúp mount bám chắc để giữ mỏ hàn tốt hơn. Nhưng đường kính của nó là 20mm thay vì bản có sẵn (mình nghĩ) là 16mm…

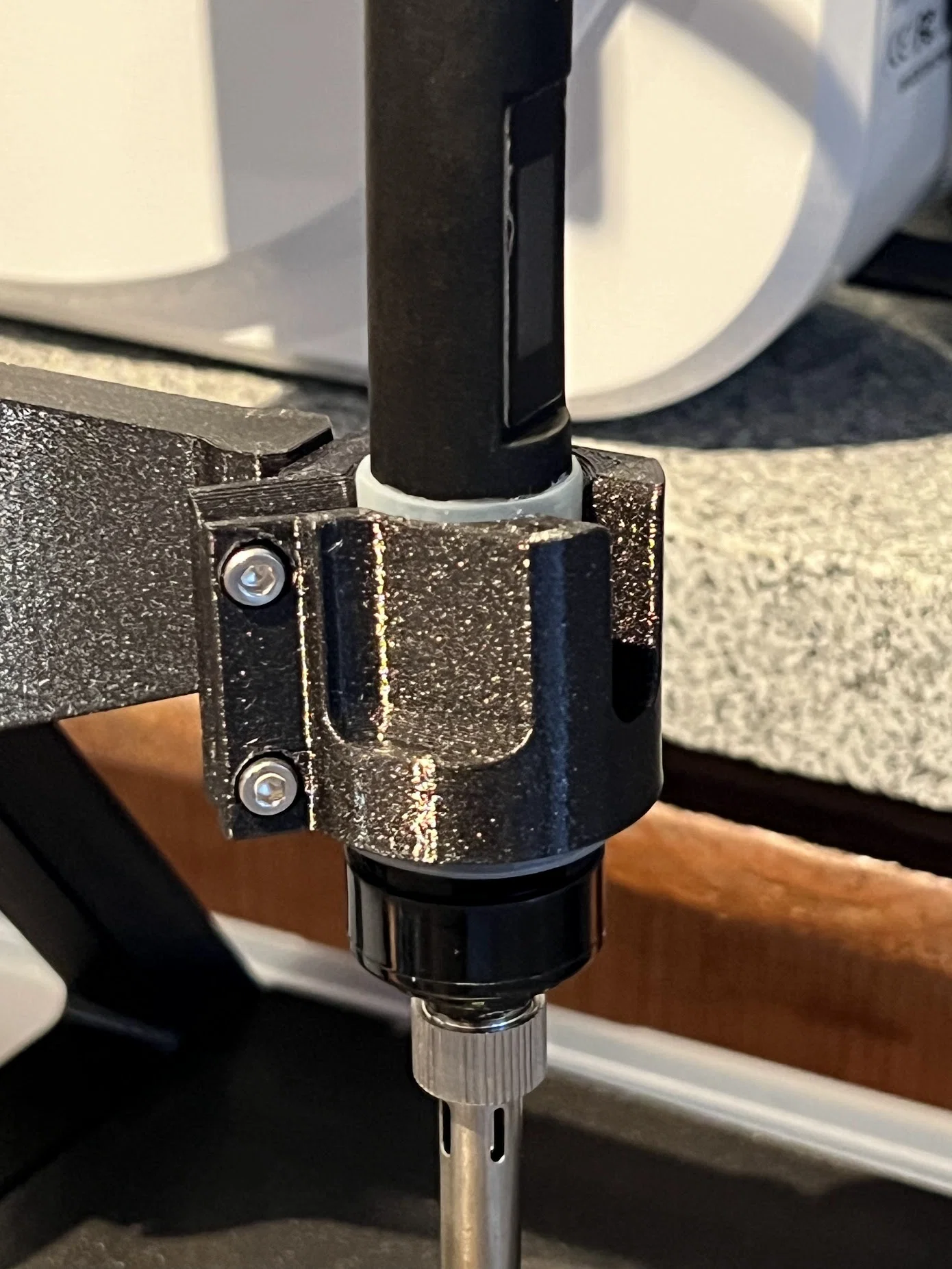

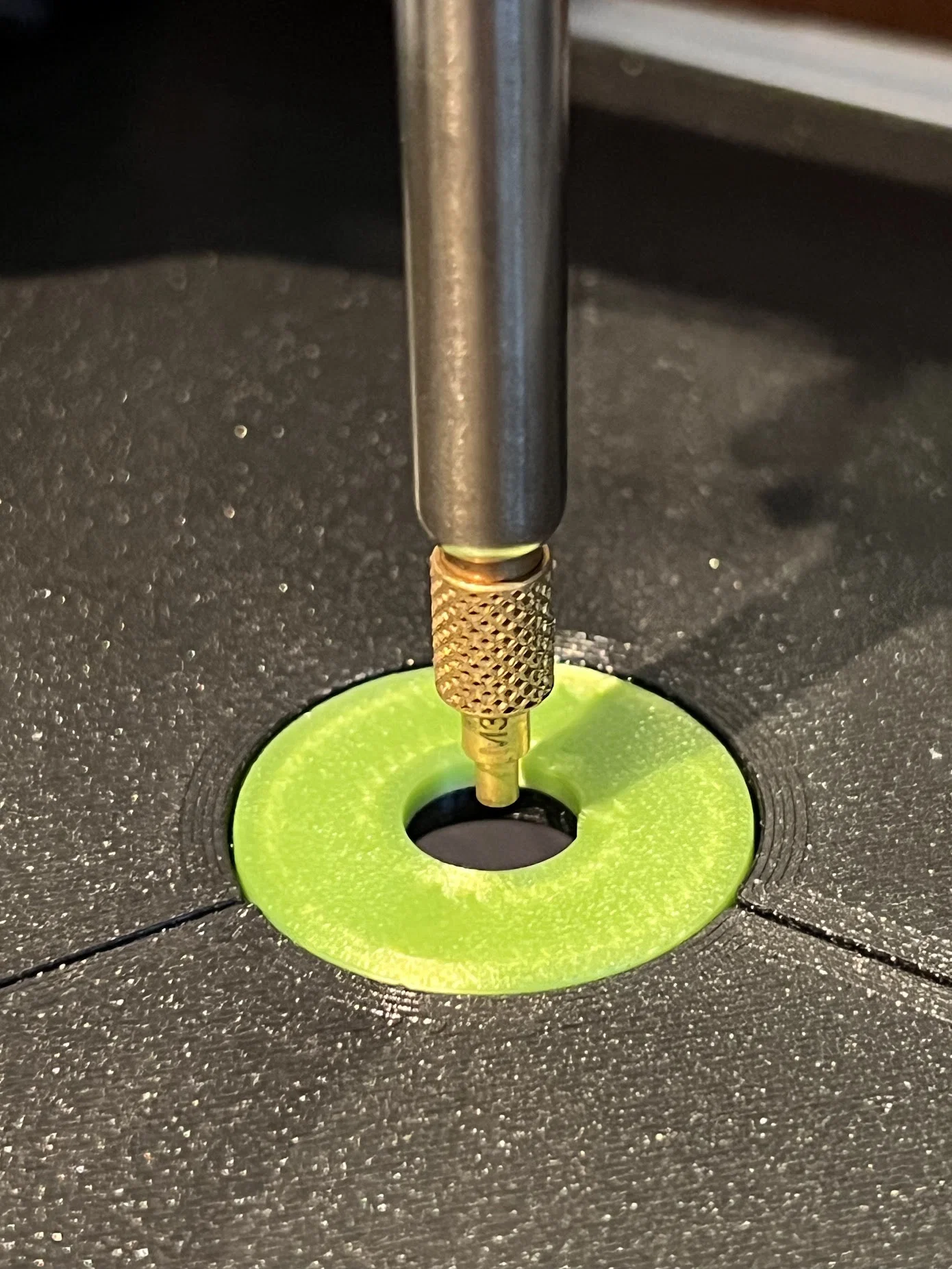

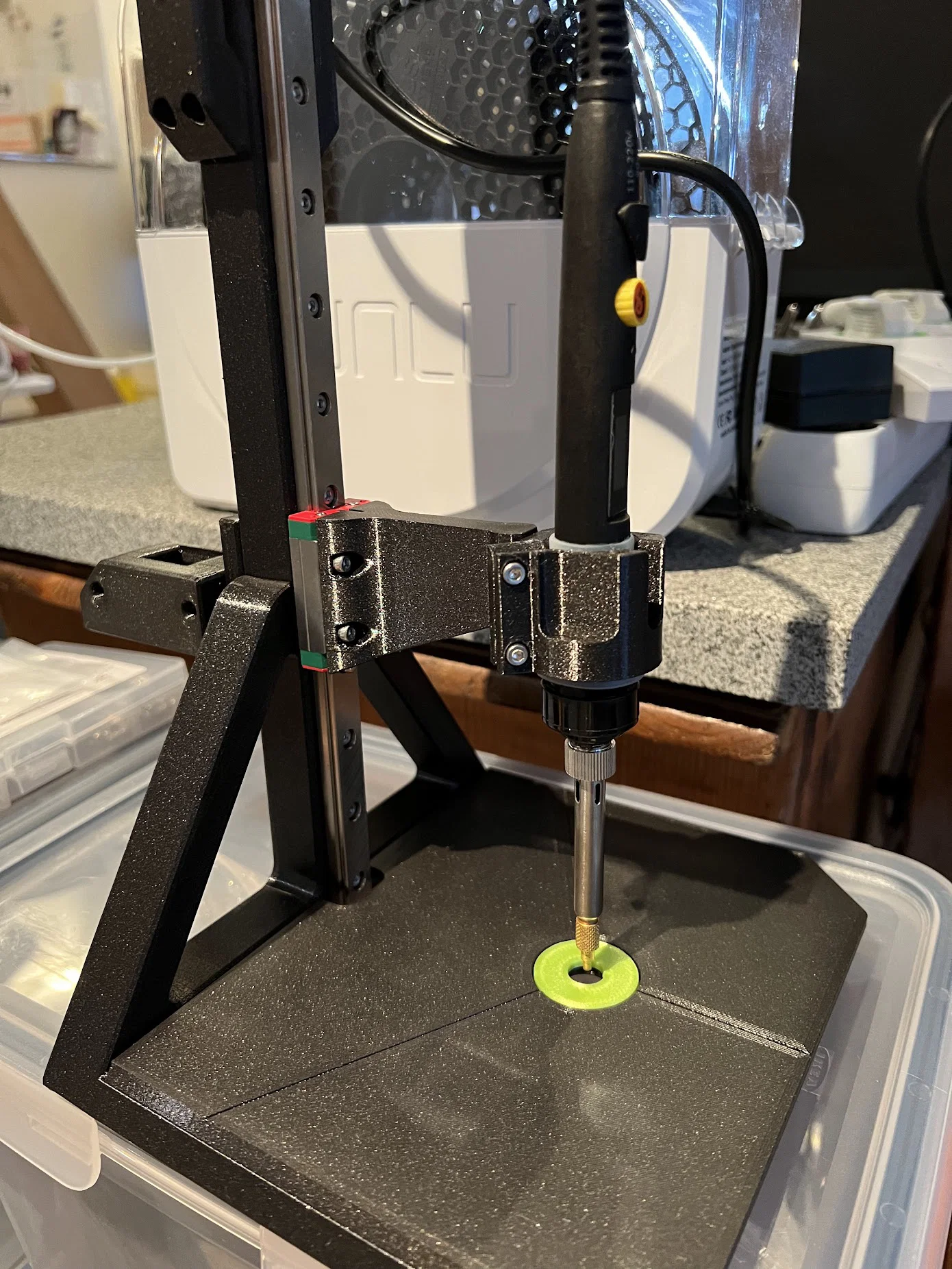

Vì vậy mình tự làm một mount mới từ đầu, đồng thời thêm vài cải tiến “quality of life” để dễ in hơn. Mình dùng các file STEP do @IconicFAB cung cấp (cảm ơn rất nhiều!) để đảm bảo mọi thứ được canh thẳng hàng (và đúng kích thước). Điều này đặc biệt quan trọng vì mount có đường kính ngoài lớn hơn (để vẫn đủ cứng vững), nhưng bạn vẫn cần đầu mỏ hàn canh đúng với bushing ở chính giữa phần foot. Bạn có thể thấy trong ảnh là mọi thứ khớp với nhau.

Cứ thoải mái dùng mẫu này. Mình cũng đã upload kèm file STEP nếu bạn muốn chỉnh sửa/tinh chỉnh. Ngoài ra mình còn upload thêm một file STEP không có chamfer hay gì hết (file “Base”) – đây sẽ là điểm xuất phát rất tốt nếu bạn cần tạo phiên bản của riêng mình.

Thêm nữa, mình cũng upload một phiên bản strain relief rộng hơn, vì cáp của mình dày 6mm trong khi bản có sẵn chỉ cho phép cáp 5mm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
7
Tổng dung lượng
5,7 MB
File lớn nhất
4,5 MB
