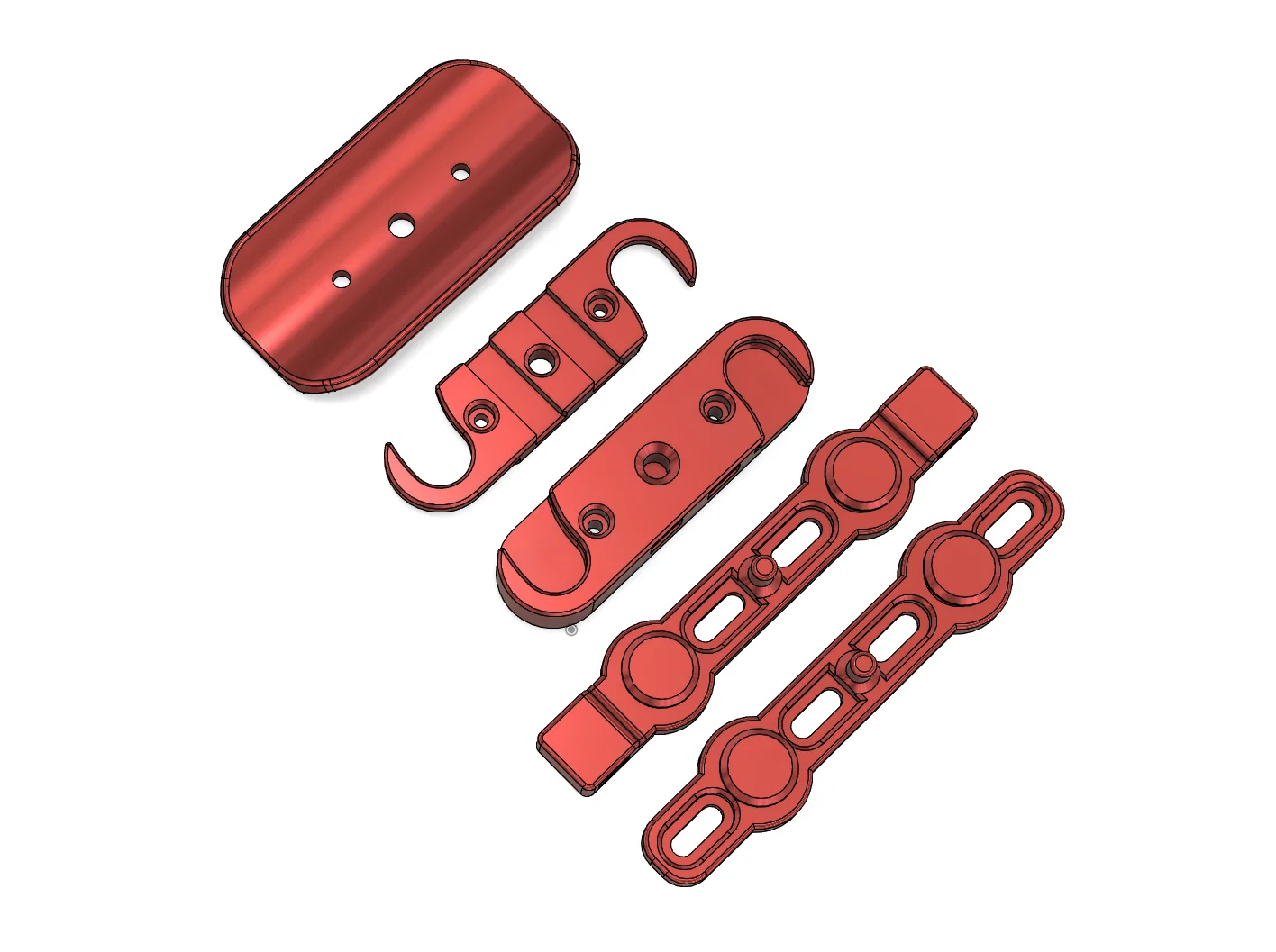

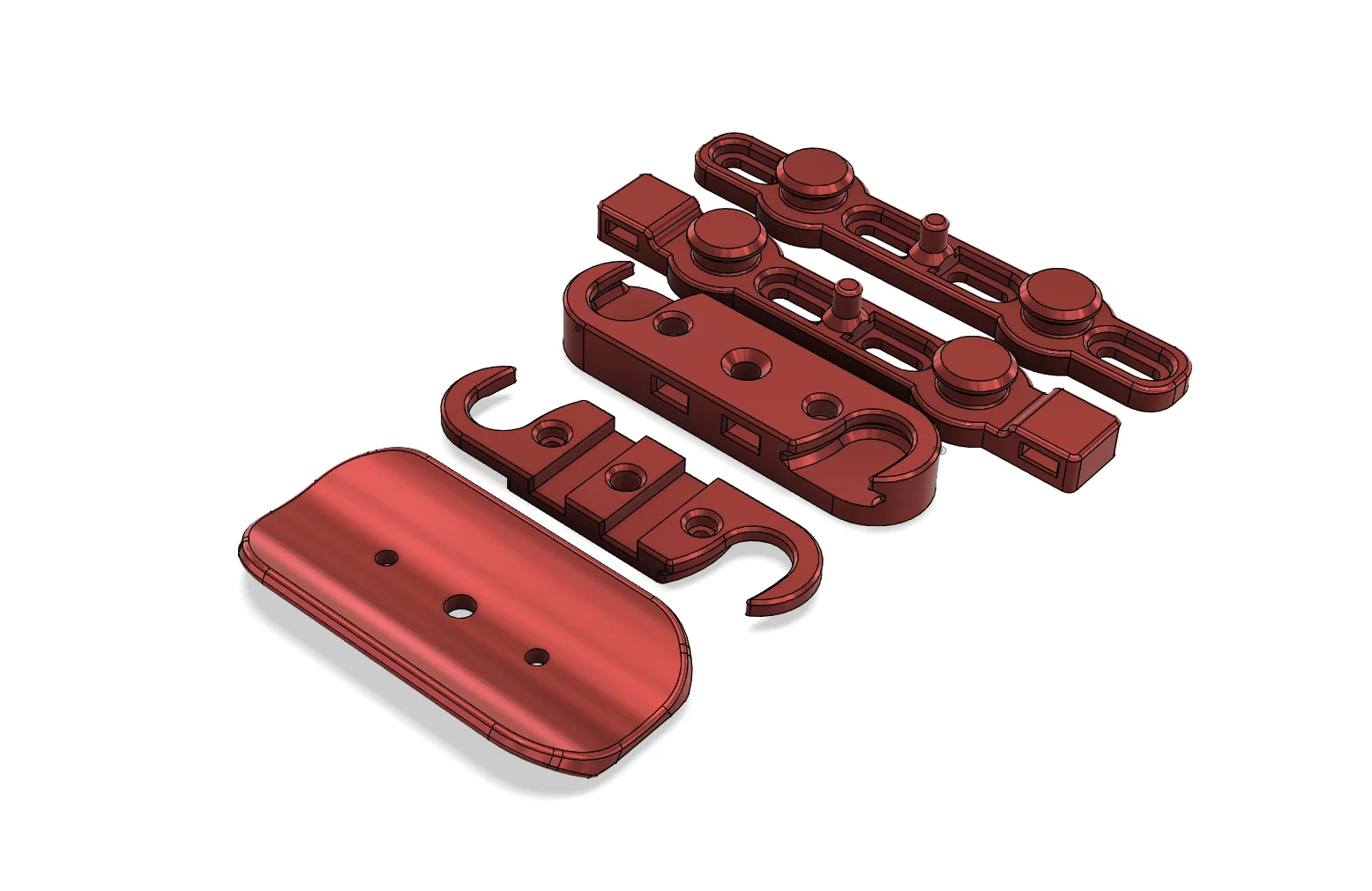

- Connector_right_twist_1777787045.stlSTL · 277,5 KB
- Connector_left_twist_1777787047.stlSTL · 270,1 KB
- Universal_module_bottle_adapter_1777787047.stlSTL · 557,1 KB
- Fidlock_base_strap_1777787048.stlSTL · 533,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #371250
- Danh mục
- Thể Thao & Ngoài Trời
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

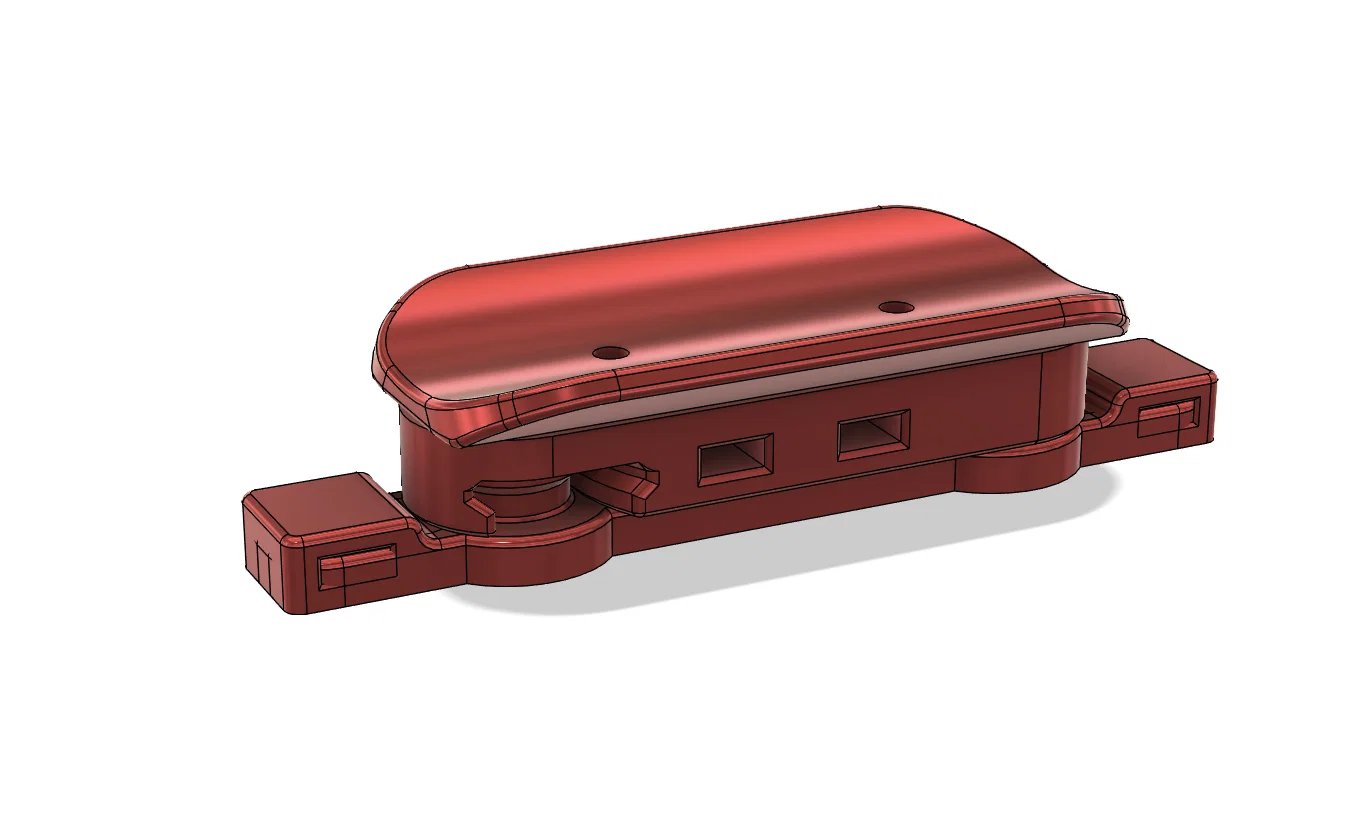

Ngàm giữ bình nước (bottle holder) dùng cơ chế Fidlock Twist, KHÔNG TƯƠNG THÍCH với base Fidlock zin (original fidlock base).
BOM:
- Dây rút tái sử dụng 250–350mm, bản rộng 8mm ==> aliexpress
- Heat set insert M3 (loại 3mm)
- Vít M3x10mm
- Nam châm neodymium 10x3mm
- Băng keo 2 mặt 3M
Với bản embedded version, bạn cần pause giữa chừng khi in để gắn nam châm vào.
Có 2 phiên bản connector: right twist hoặc left twist. Chọn theo thói quen/gu của bạn.
Khác với Fidlock zin là có thể gài connector từ phía trước, bản này chỉ gắn được bằng cách xoay (twist) giống như lúc tháo ra. Xoay để tháo và cũng xoay để gắn.
Dùng băng keo 2 mặt 3M cho Universal module bottle adapter để bám bình chắc hơn.

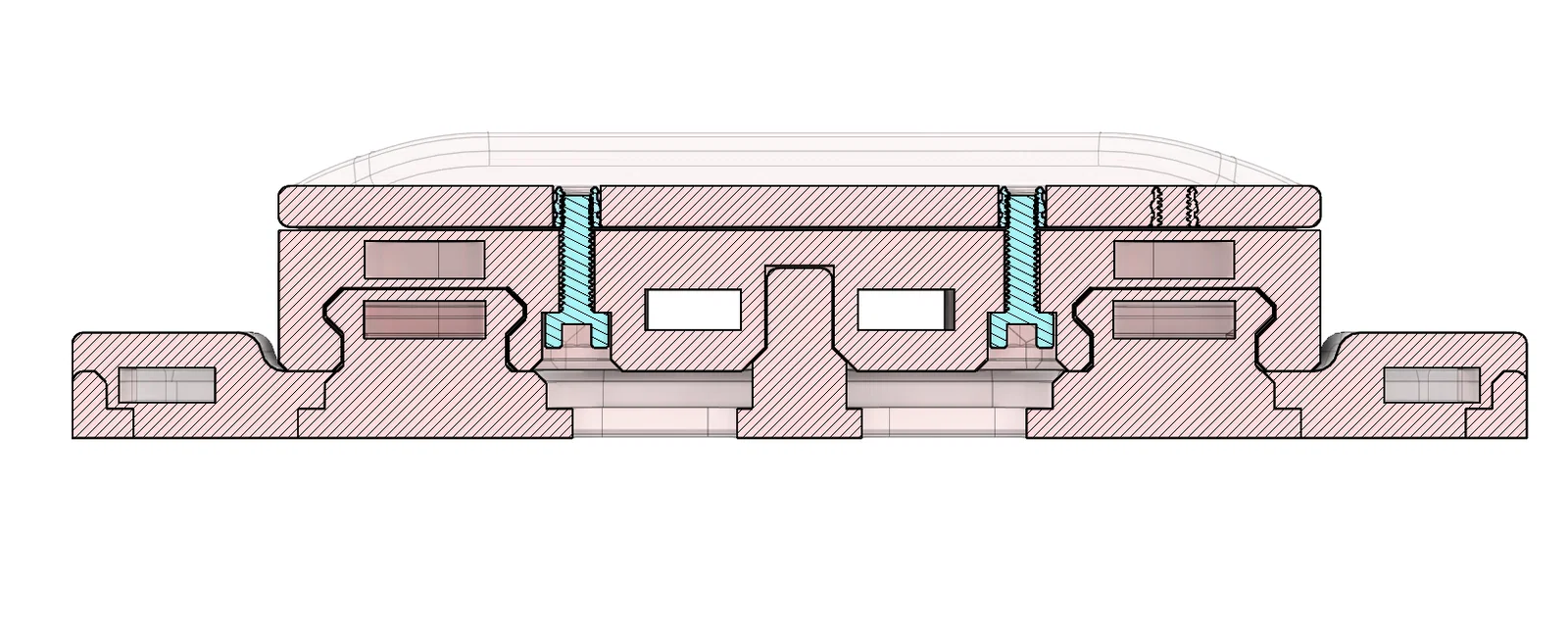

Phần fidlock base pivot (cái trụ tròn ở giữa) khá giòn. Nếu muốn cứng cáp hơn, dùng bản fidlock modular base version, loại này dùng vít và heatset insert.

Print setting:
Bạn chỉ cần support ở lỗ luồn dây rút. Các setting khác tuỳ bạn. Mình đã chừa sẵn một ít tolerance, nếu vẫn bị khít thì chỉnh trong slicer.
NOTE:
Sau khi mình in và lắp hết các phần, nam châm 10x3mm không mạnh lắm. Bạn có thể thử nam châm to và dày hơn, nhưng phải tự remix. Mình có cung cấp đầy đủ file STEP. Mình chơi tới đây thôi.
