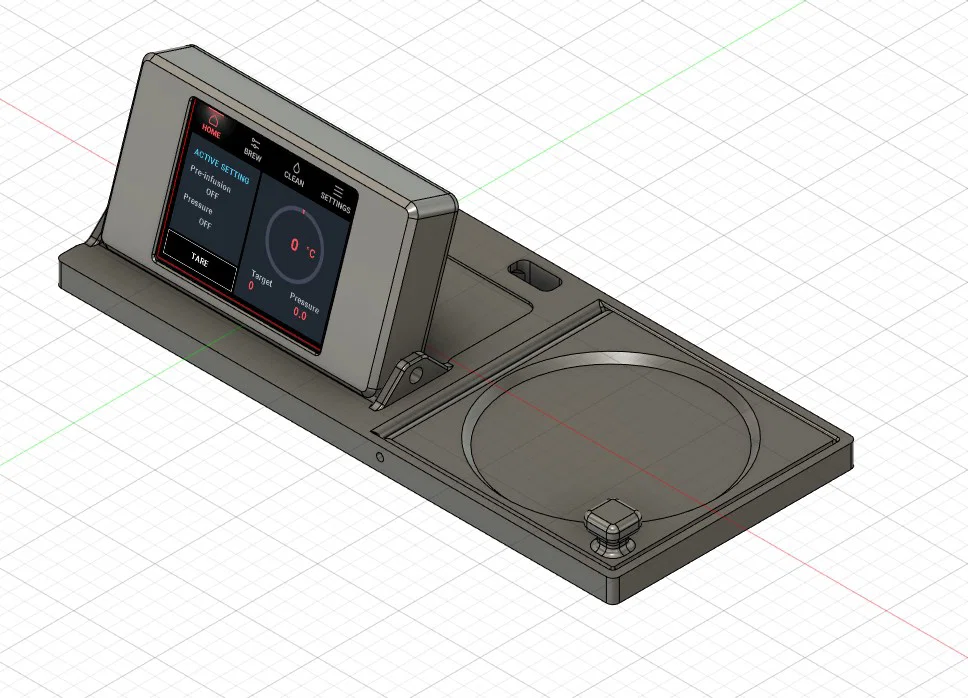

Gaggiuino - Gaggia Classic | Vỏ Touchscreen Pro & Mount Funnel Plate

Nhớ chọn đúng phiên bản plate cho funnel của bạn (plate_GC_revised hoặc plate_GCP_revised)

Ốc/vít (để gắn vỏ touchscreen):

• 2 vít M4x10 đầu button-head
• 2 ê-cu M4
• Loctite 242/243 hoặc loại tương đương

Thiết lập in khuyến nghị:

PETG hoặc PLA, nozzle 0.4 mm, layer 0.2 mm, infill 20%, không cần support

Gắn nắp (lid):

1. Cắt một đoạn filament 1.75 mm, chừa thêm 5–10 mm và dùng heat gun để nắn thẳng nếu cần
2. Xỏ filament qua các lỗ trên plate và lid, kiểm tra để lid xoay trơn tru
3. Dùng mỏ hàn (soldering iron) hơ chảy một đầu filament để dính vào plate
4. Cắt đầu còn lại sao cho còn dư khoảng 1 mm nhô ra khỏi plate để hơ chảy
5. Dùng mỏ hàn hơ chảy đầu còn lại để dính vào plate
6. Nếu cần thì dũa/phẳng phần nhựa đã chảy cho sát bề mặt.


Ghi chú nhanh:

Thiết kế này in xong là có thể đem gắn lên máy espresso của bạn liền (tất nhiên vẫn cần bạn phụ một chút). Nếu đây là lần đầu bạn dùng Printables, mình khuyến khích bạn tạo tài khoản, thả like & tải các mẫu Gaggiuino để giúp dự án được nhiều người biết hơn, và ghé xem cộng đồng Printables cũng rất hay!

Credit:

Cảm ơn LikeableBump cho mẫu thiết kế dành cho Gaggia Classic Pro (Gaggiuino - Arduino & Touchscreen Housing for Gaggia Classic & Classic Pro v2 by LikeableBump - Thingiverse). Mình muốn phần fit chuẩn hơn, chắc hơn, dễ in hơn và tương thích với Gaggia Classic nữa.
