Cửa thú cưng chốt 4 chiều & Magnetic Door Return V2

Mẫu này là bản cải tiến từ một thiết kế khác của mình.

Tính năng

Cơ cấu chốt gài 4 chiều:

• Núm chọn 4 chế độ để đặt: 1) Mở 2 chiều, 2) Khóa 2 chiều, 3) Chỉ cho ra, và 4) Chỉ cho vào.
• Nắp che chốt có thể tháo rời để dễ vệ sinh, làm sạch phần cơ cấu chốt.

Magnetic Door Return:

Nam châm nằm bên trong khung/cánh cửa giúp cửa luôn đóng kín hoàn toàn và tránh gió tạt làm bật cửa ra.

Chống nước

Thiết kế để hạn chế nước lọt vào và dẫn phần nước có vào cơ cấu chốt thoát ngược ra bên ngoài.

Linh hoạt

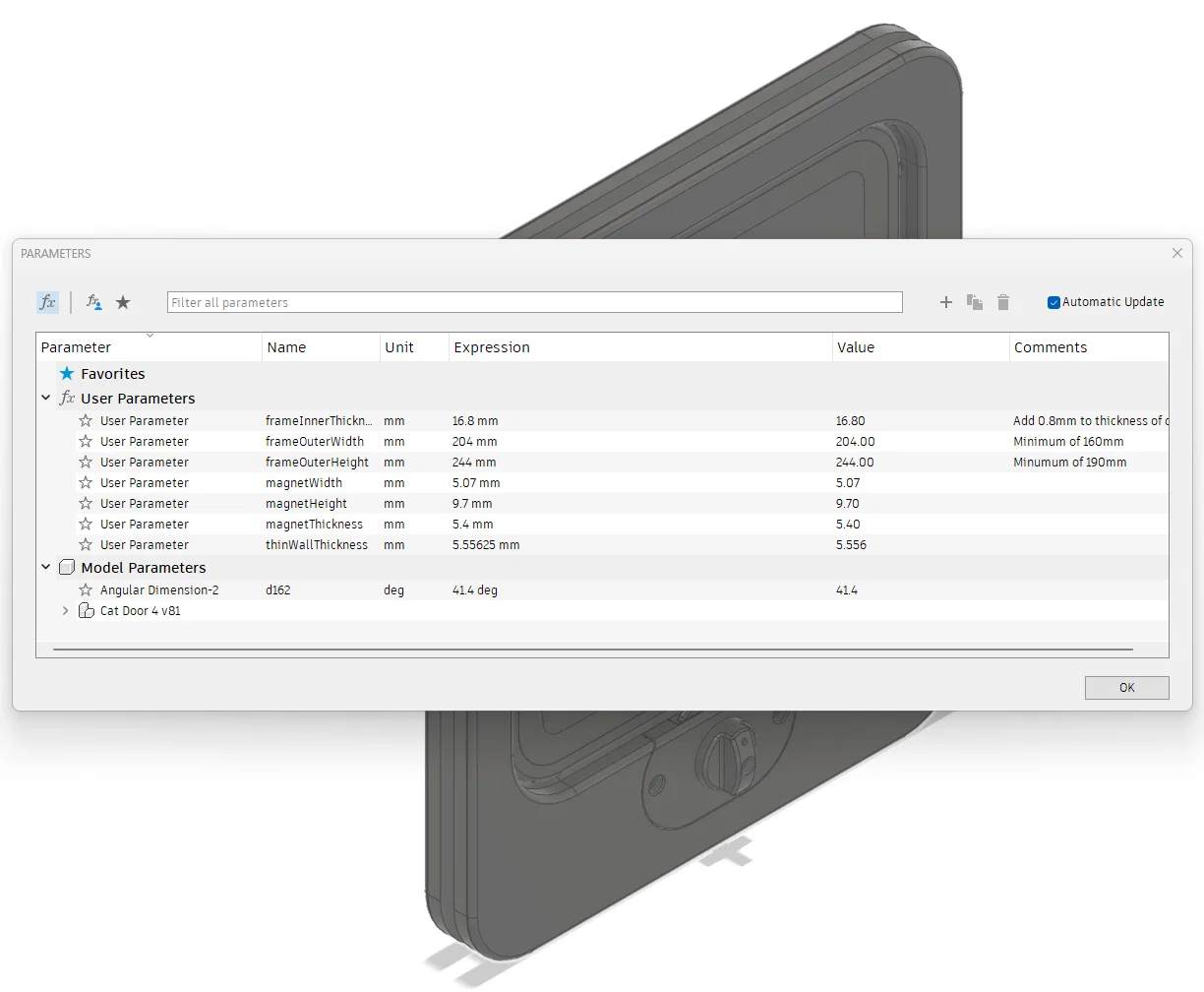

• File Fusion 360 dạng parametric cho phép bạn tùy chỉnh dễ dàng kích thước và độ dày chính xác.
• Có thể in thêm một miếng insert để lắp cửa này vào tấm ván dày ¼". Miếng insert này cũng có thể dùng để đặt lên tường và trace theo khi cắt lỗ lắp cửa.

Nhìn bên trong

Nam châm bên trong cánh cửa và khung sẽ đưa cửa về đúng vị trí

Cơ cấu chốt có lò xo để tạo tiếng “click” rõ giữa từng nấc cài đặt

Vật liệu:

Phần in 3D

• 1 x frameInner
• 1 x frameOuter
• 1 x dirtTrap
• 1 x acrylicDoorA
• 1 x acrylicDoorB
• 2 x latch
• 1 x key
• 2 x knob

Phần mua ngoài

• 14 x M3x14
• 8 x M3 square nut
• 40 x nam châm 4.8x9.5x2.8mm
• 2 x lò xo bút bi Bic
• 1 x tấm acrylic 141x149x2.8mm
