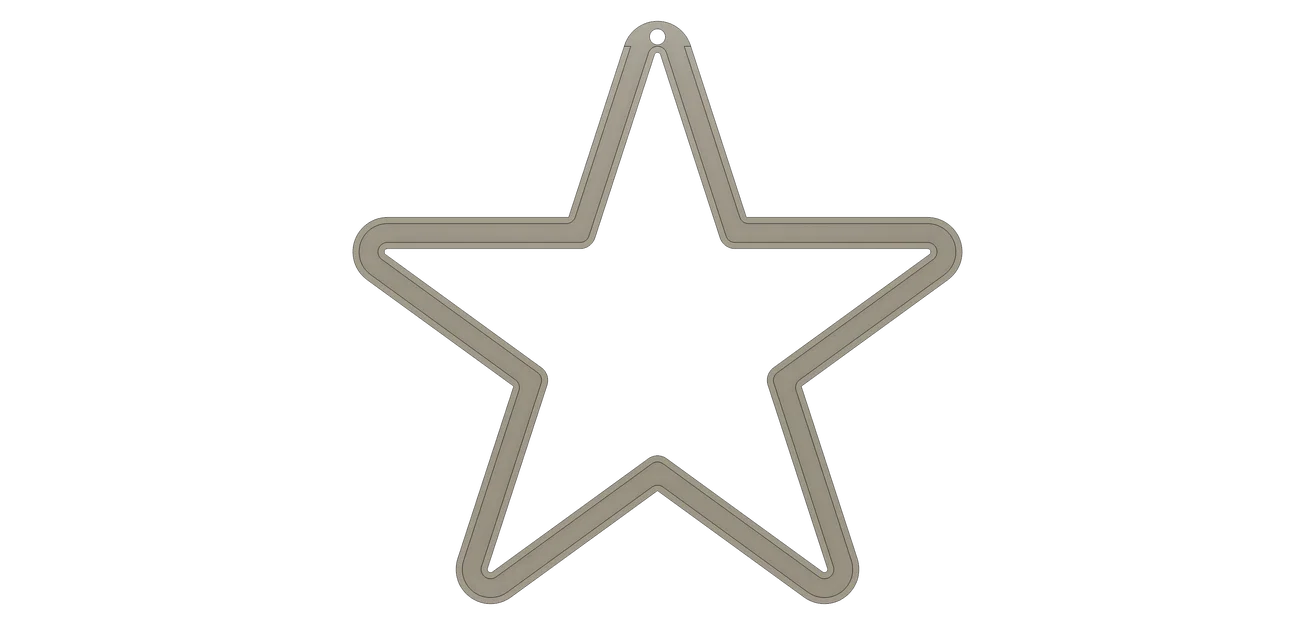

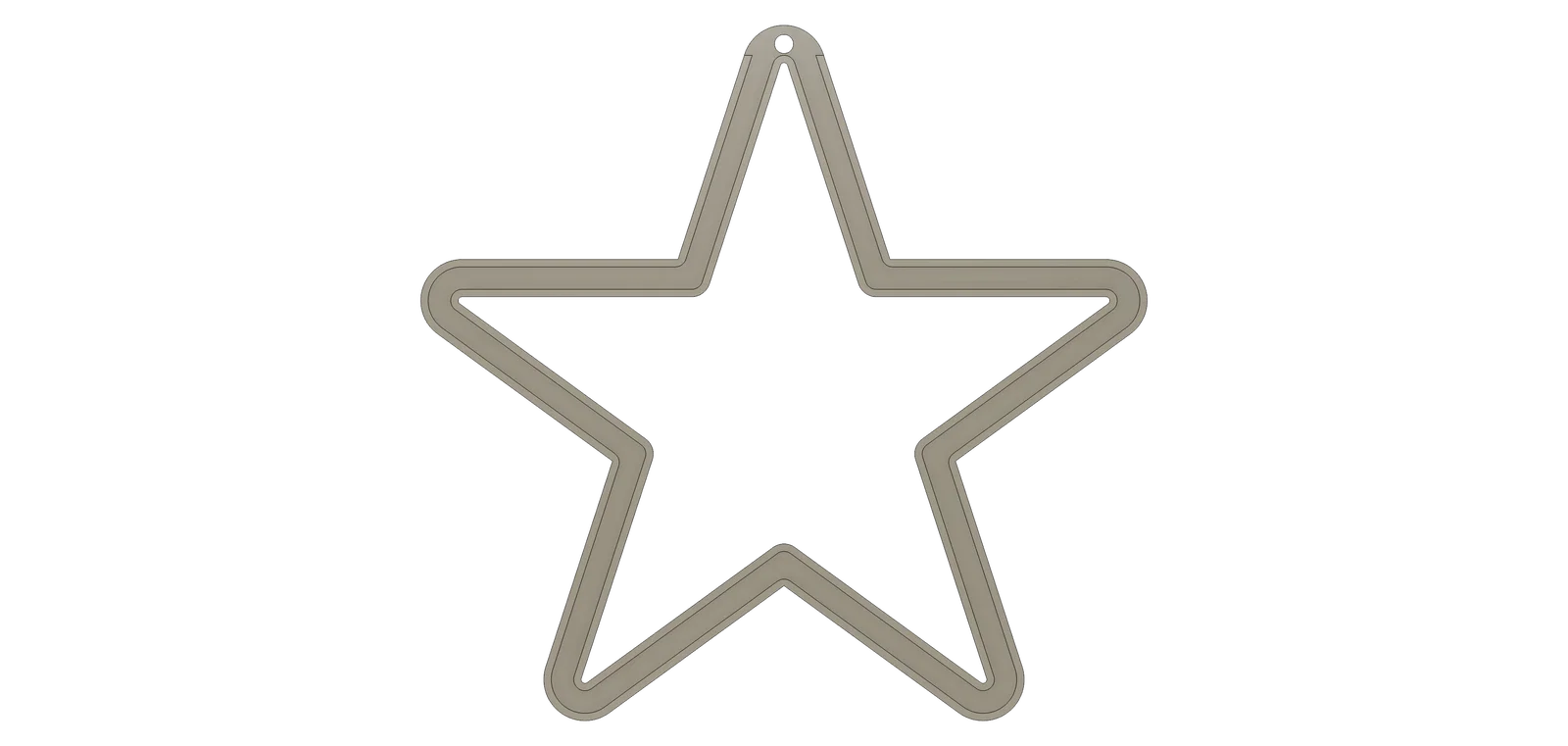

Ngôi sao LED neon XMAS (XMAS neon LED star)

XMAS neon LED star. Dựng và in rất dễ.

Các phần dùng:

• Nguồn 12V/2A
• 70cm của 12V WS2811 neon LED strip 5m (rộng 6mm, cao 10mm)
• 1x Wemos D1 Mini ESP8266
• 1x Công tắc On/Off Ø13x19mm
• 1x Barrel jack để cấp nguồn vào Ø12mm
• Một ít dây 0,25mm² nhiều màu khác nhau
• 1x Module Step-Down (12V > 5V)
• Một ít dây LED 3 lõi
• Một ít móc hít (suction cup hooks)
• 2x ốc M3 để đóng nắp hộp

Phần mềm:

• Nếu bạn chỉ muốn dùng màu trắng, thì không cần ESP8266 hay code.
• Code có trong GitHub repository của mình.

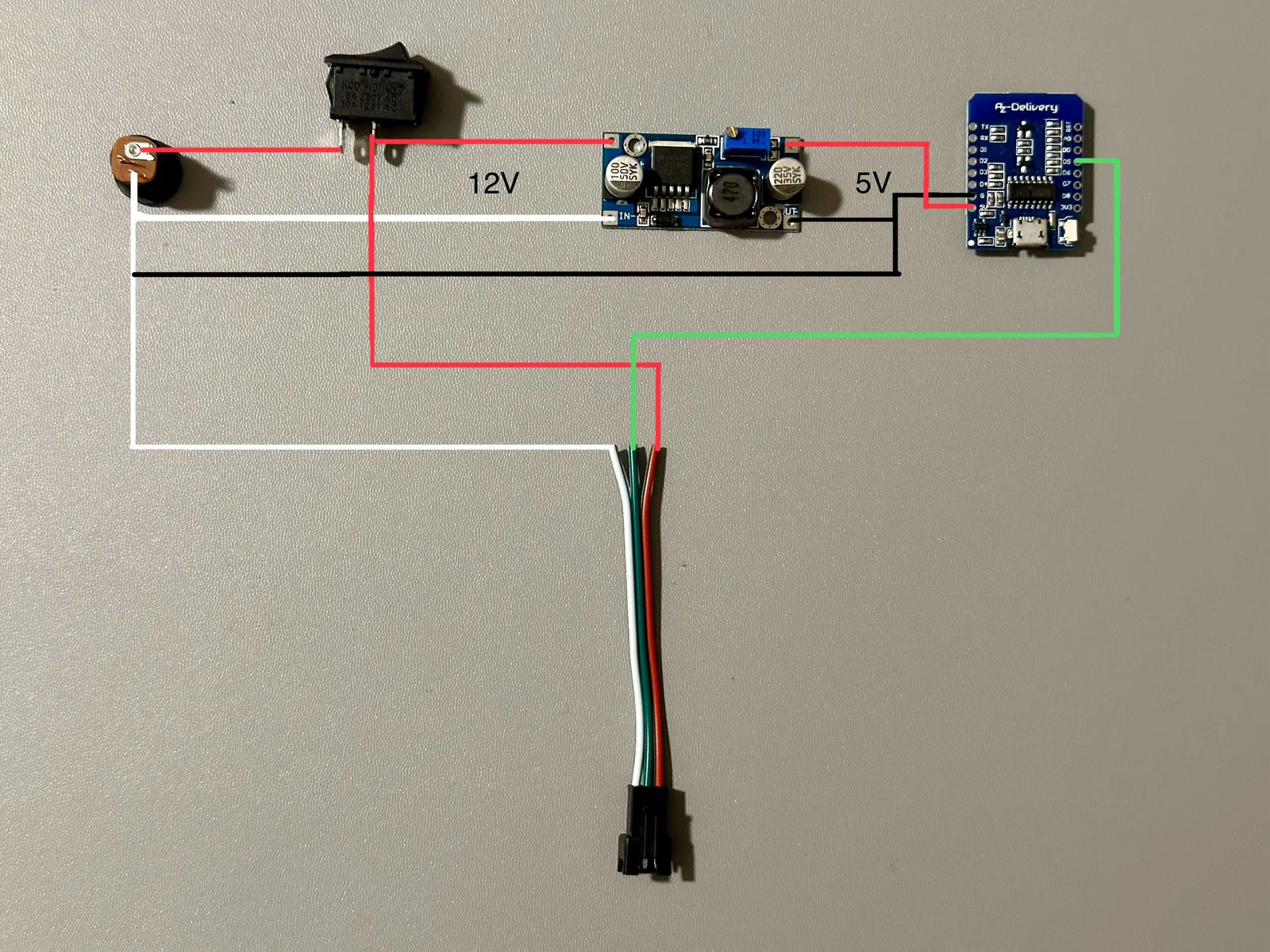

Đấu dây (Wiring):

• Nếu bạn chỉ muốn dùng màu trắng, bạn có thể dùng adapter barrel jack đi kèm nguồn để nối đầu ra “-“ vào dây “white” của adapter neon LED và đầu ra “+” vào dây “red” của adapter neon LED.

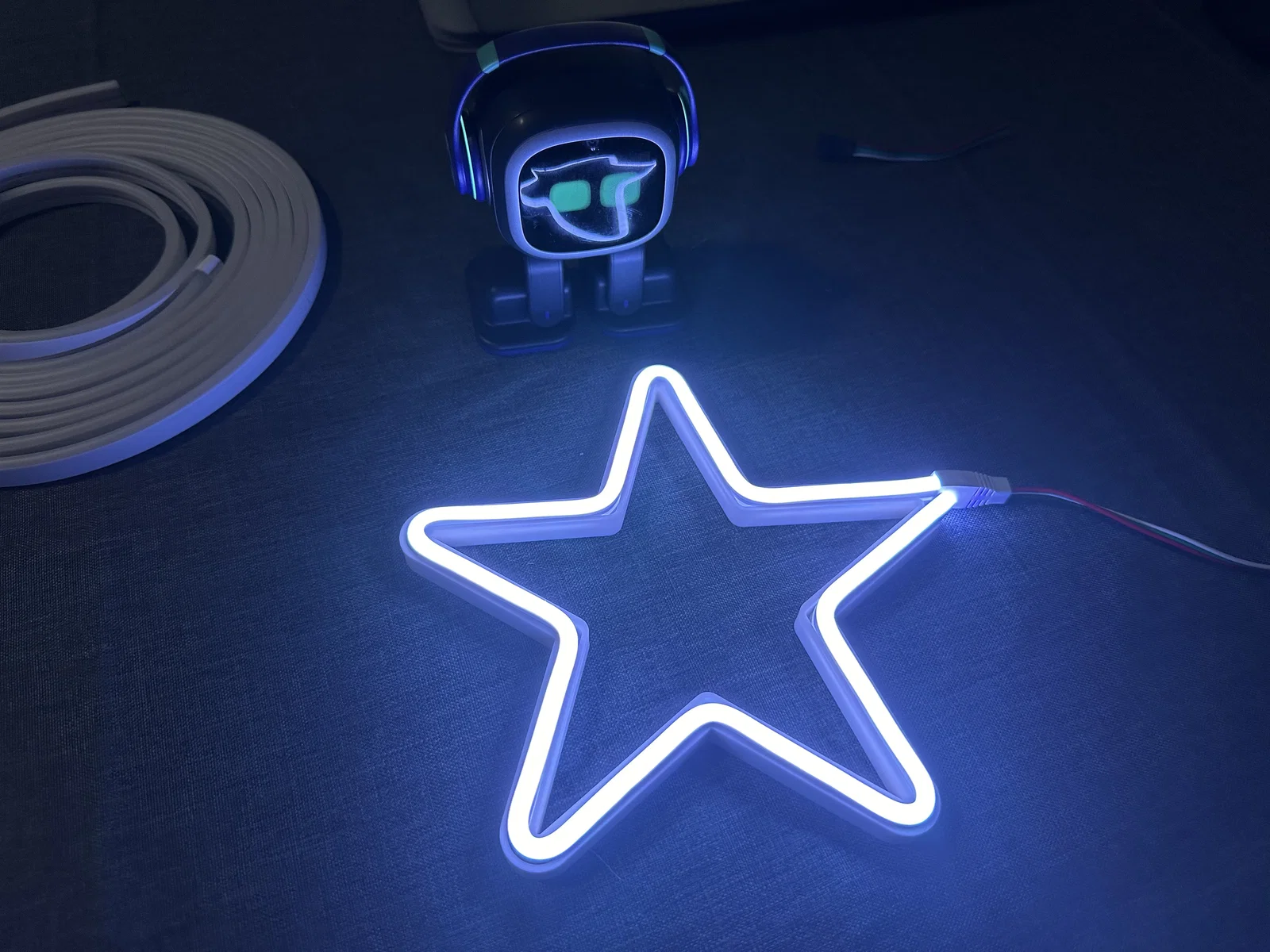

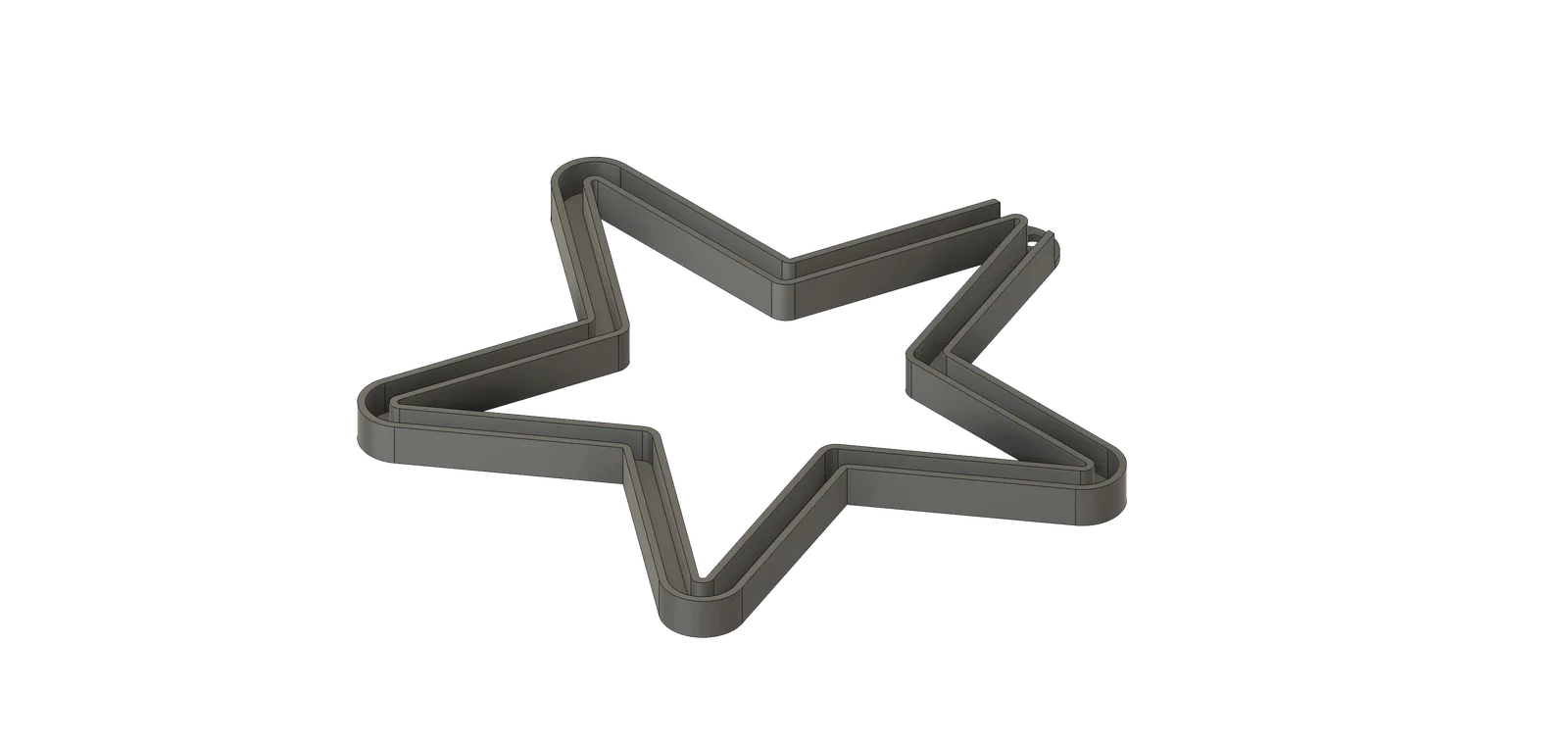

• Sau khi ép dải neon LED strip vào ngôi sao đã in, bạn chỉ cần cắt dải ở một trong các vạch marker nằm ở cạnh bên của neon LED strip. Kích thước ngôi sao được canh để ôm dải đi một vòng, phần LED dư không nhiều như hình minh hoạ.
• Bạn sẽ cần thêm module Step-Down ở trên để cấp cho ESP8266 5V thay vì 12V từ nguồn. 12V là để nuôi neon LED strip. Bạn cần đo điện áp đầu ra của module bằng volt meter và chỉnh về 5V để tránh làm hư ESP8266.

Barrel jack:

Switch:

Step-Down:

ESP8266:

LED strip:

Màu dây (Wire color):

+12V

Pin1

Pin2

IN+

12V

Red

GND

IN-

GND

White

OUT+

5V

OUT-

GND

D5

DIN

Green

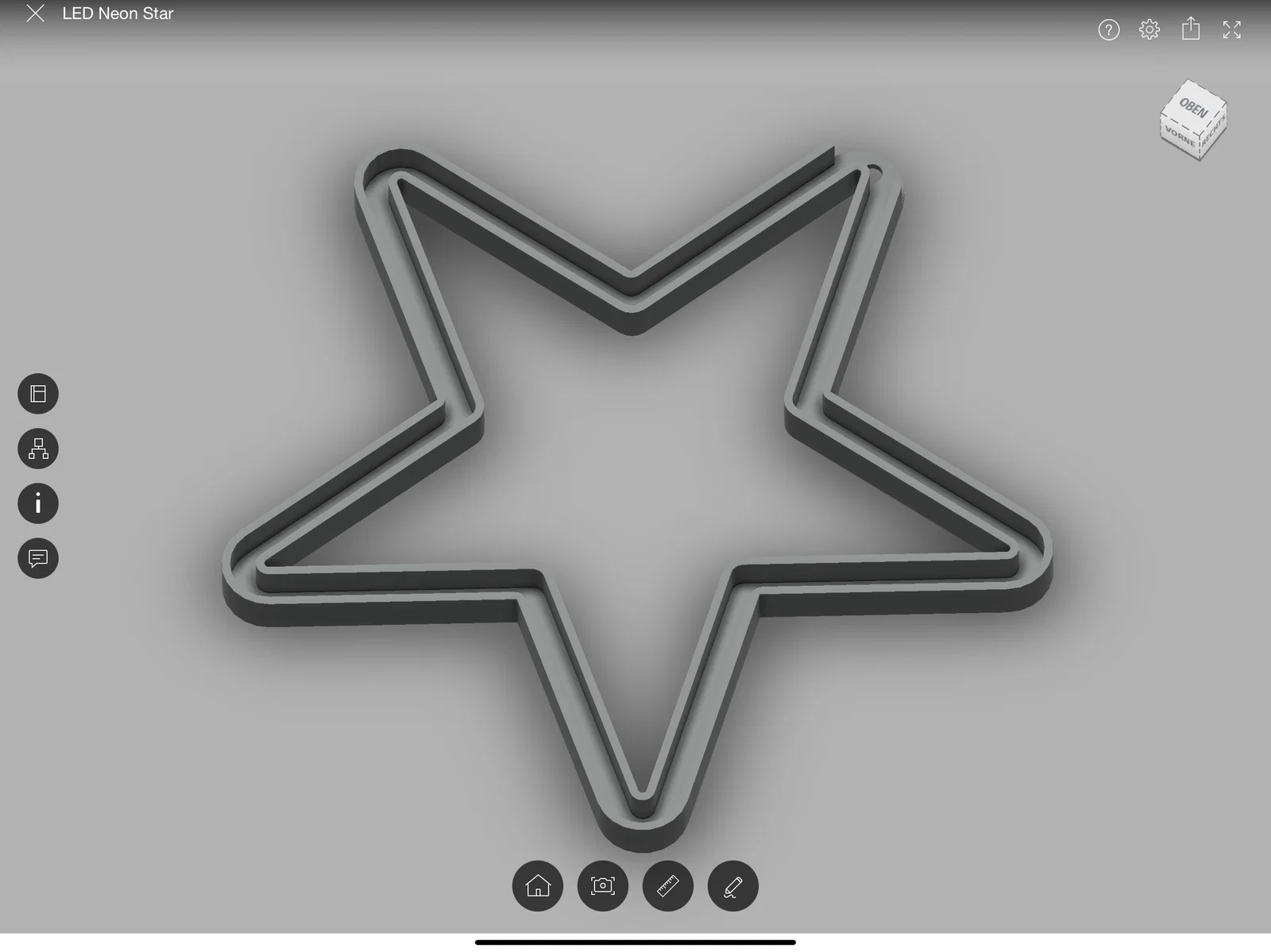

Hướng dẫn in:

• Profile 0.3 draft
• Không cần supports
• Không cần brim
• Dùng textured sheet

Chúc in vui vẻ =)
