Tay cầm sơn mini có nam châm và add-on (Miniature Painting Handle with Magnets)

Mình đã thử qua kha khá loại handle in 3D để cầm khi sơn mini mà chưa cái nào thật sự hợp ý, nên quyết định tự làm một cái. Sau một thời gian mày mò, mình ra được một paint handle với nhiều phiên bản, đa số dùng nam châm 10x3mm làm “trái tim” của hệ (dù vẫn có một bản có thể dùng hoàn toàn bằng chi tiết in, không cần nam châm):

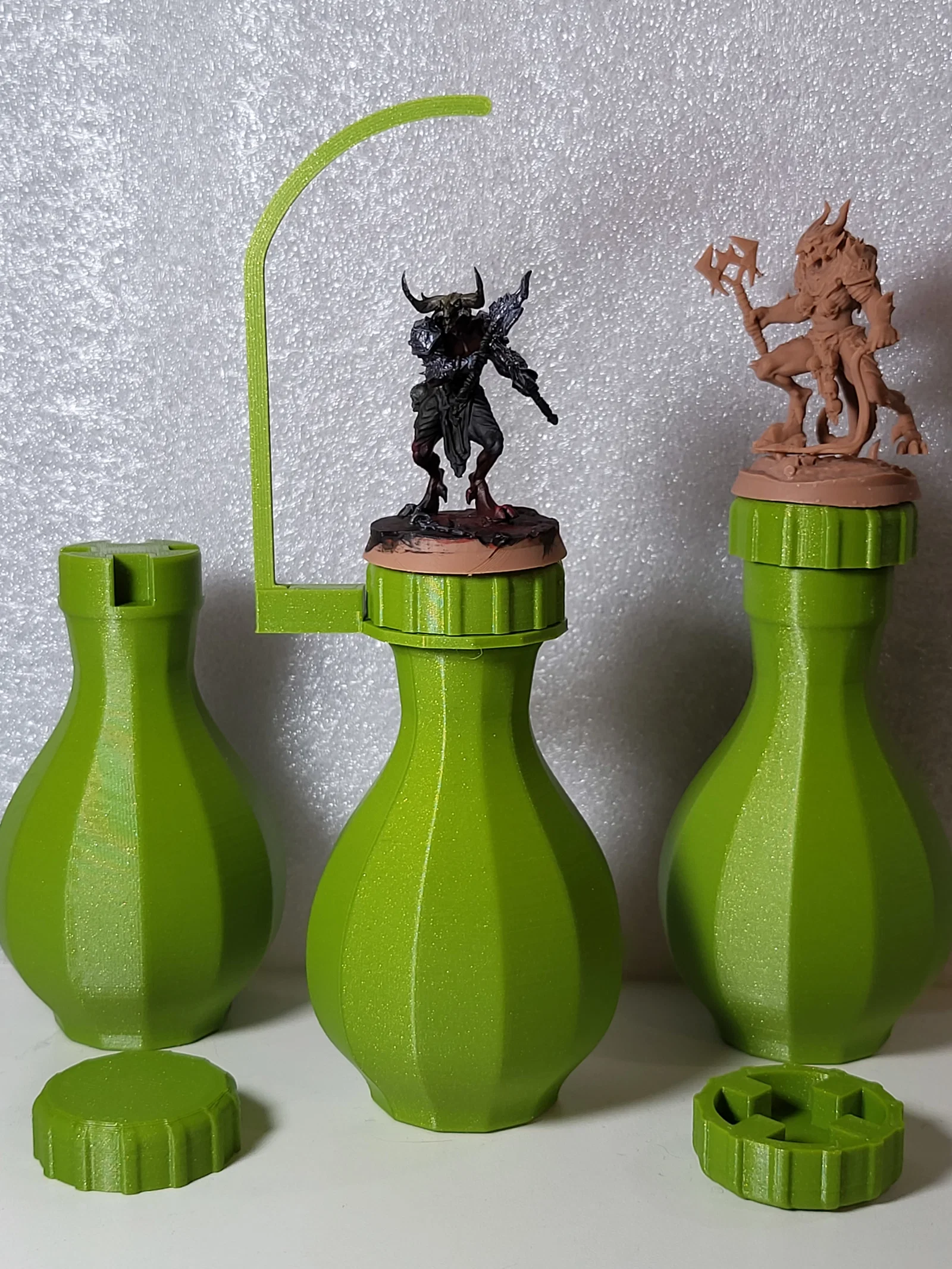

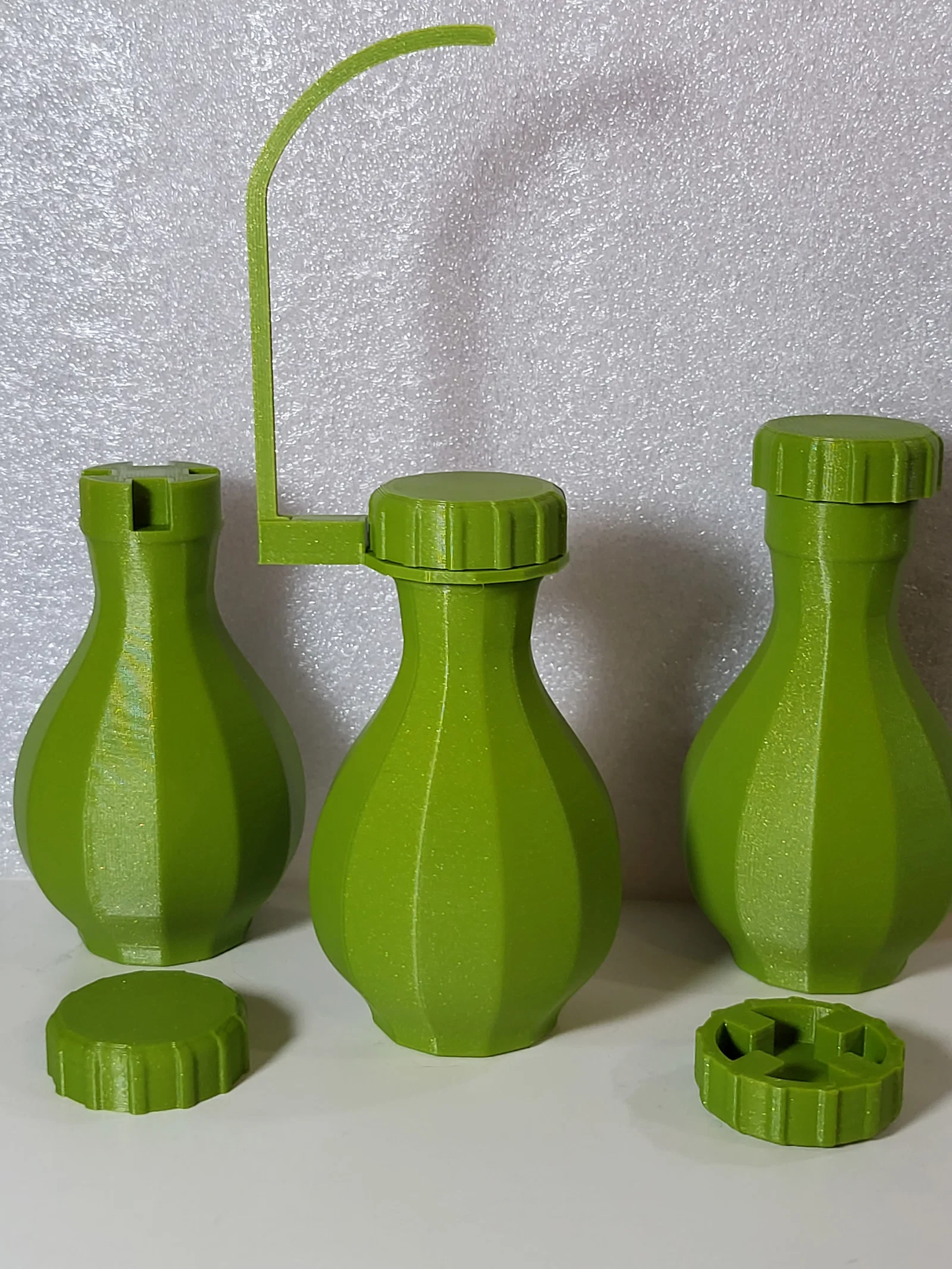

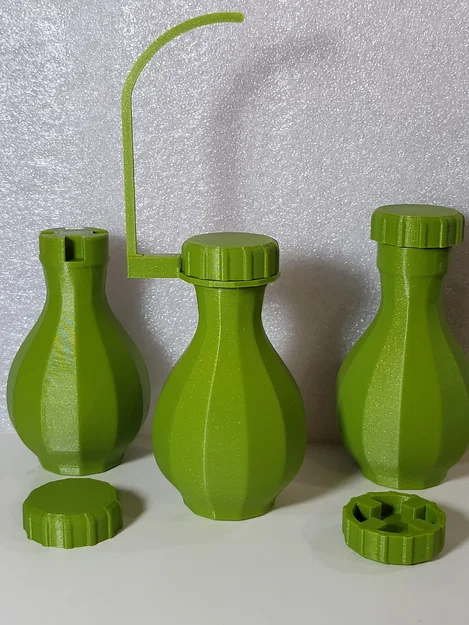

1. Handle nam châm với nắp (cap) có gắn nam châm
2. Handle nam châm có rãnh để gắn phụ kiện với nắp (cap) có gắn nam châm
3. Handle đầu vặn ren (đáy nam châm tuỳ chọn) và nắp vặn ren

Handle nam châm với nắp có gắn nam châm

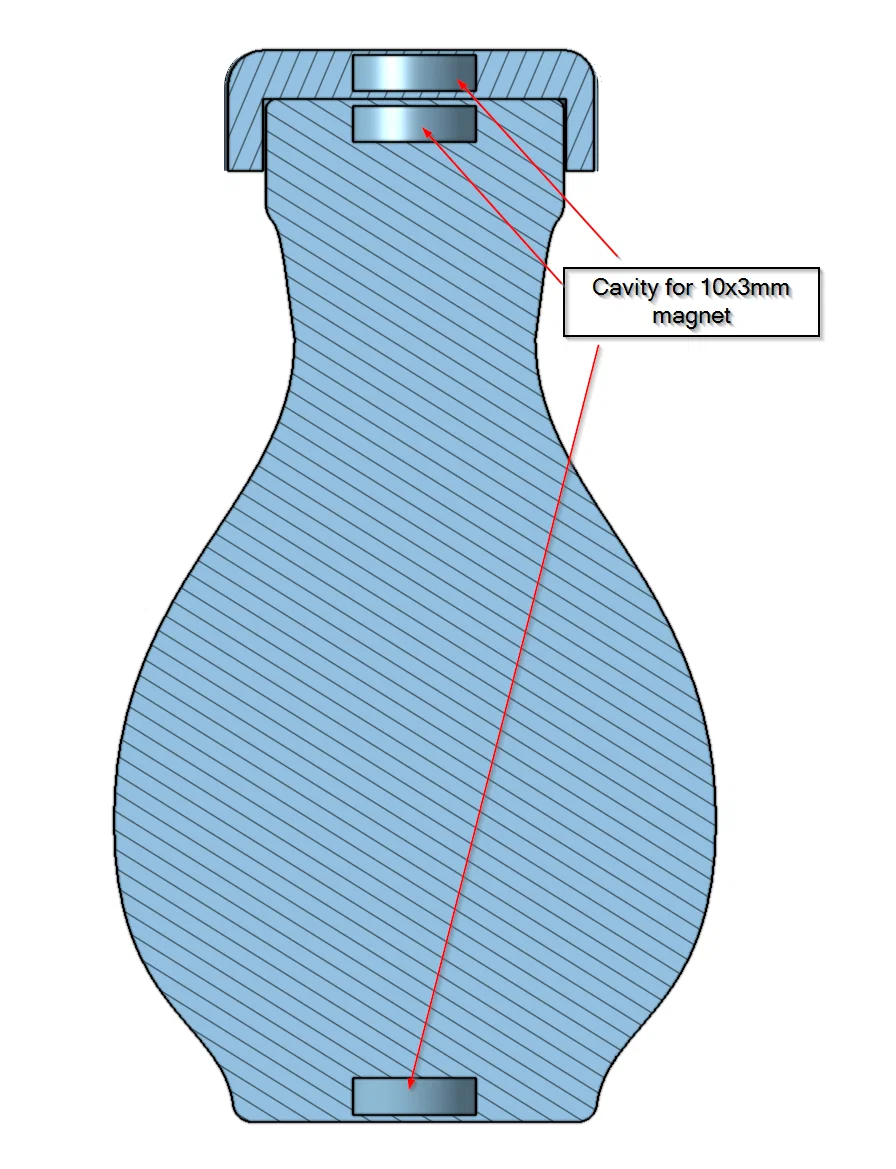

Đây là ý tưởng đầu tiên của mình khi bắt tay làm handle sơn mini. Thân handle có các mặt vát, phần đáy bo tròn. Phần đáy và phần đỉnh của thân đều có hốc để đặt nam châm 10x3mm, giúp bạn có thể đặt handle lên bề mặt có từ tính để hạn chế bị húc đổ, hoặc tiện mang đi trong túi đồ sơn. Nắp (cap) của phiên bản này cũng có hốc cho đúng loại nam châm 10x3mm. Khi canh đúng vị trí, nắp sẽ hít vào thân và có thể xoay được trong lúc sơn.

Thường thì mình đặt thân handle lọt xuống lòng bàn tay, rồi hoặc là tì ngón trỏ lên nắp để khỏi bị xoay, hoặc kẹp nhẹ nắp bằng ngón trỏ và ngón cái để xoay một chút khi cần. Đế mini có thể dán bằng blue tack, băng keo 2 mặt, hoặc có thể hít nam châm với nắp bằng một viên như 10x5x2 (thường sẽ vừa trong đa số đế mini), với điều kiện là bạn canh đúng cực nam châm. Nếu model của bạn đã dán nam châm sẵn, có thể bạn sẽ cần in một trong hai phiên bản theo hai chiều cực (polarity) khác nhau, trừ khi bạn dán tất cả nam châm cùng một hướng.

Mẫu này rất hợp với ai chỉ cần một handle + cap, nhưng vẫn muốn sự linh hoạt mà nam châm mang lại.

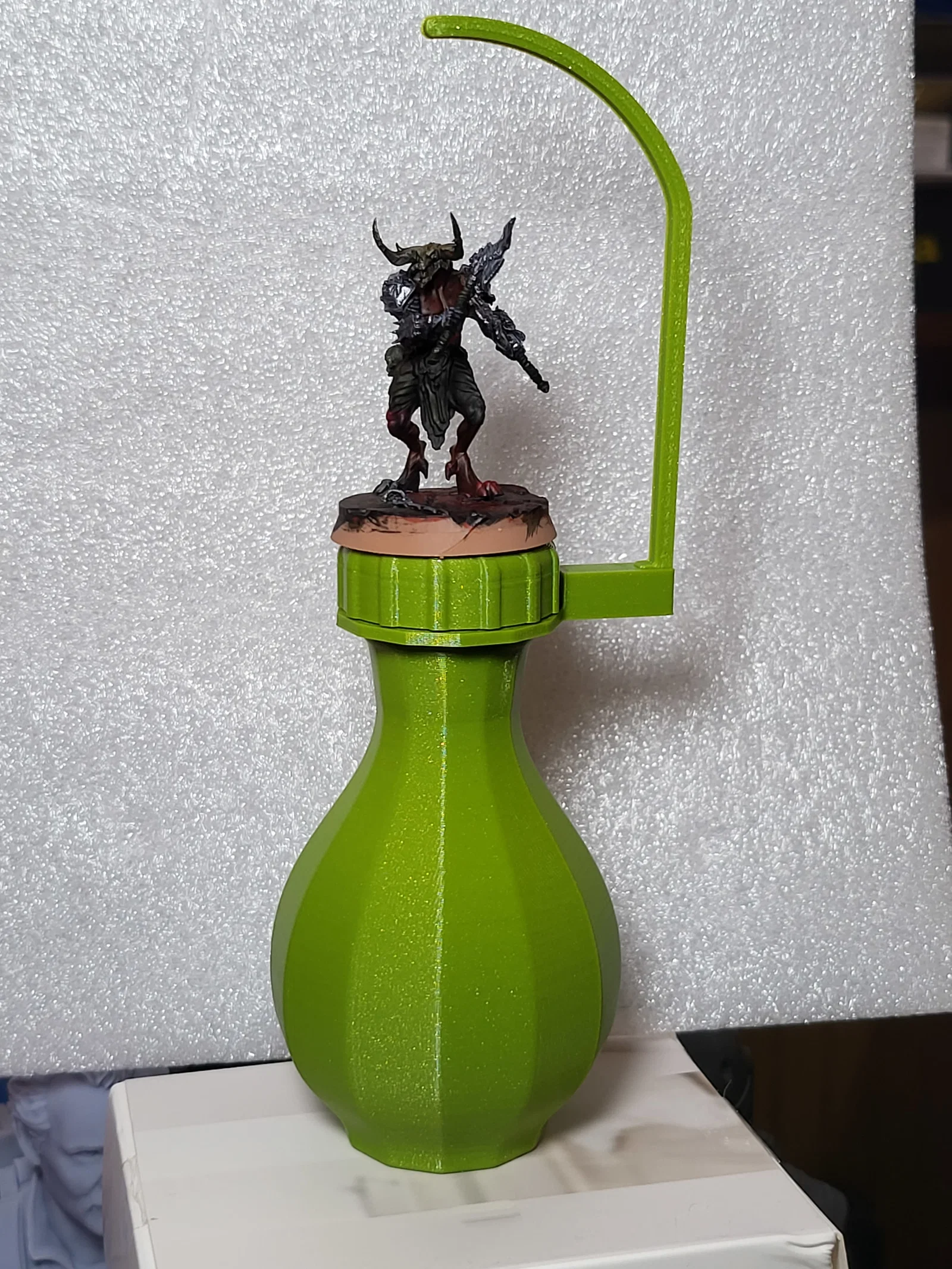

Handle nam châm có rãnh để gắn phụ kiện với nắp có gắn nam châm

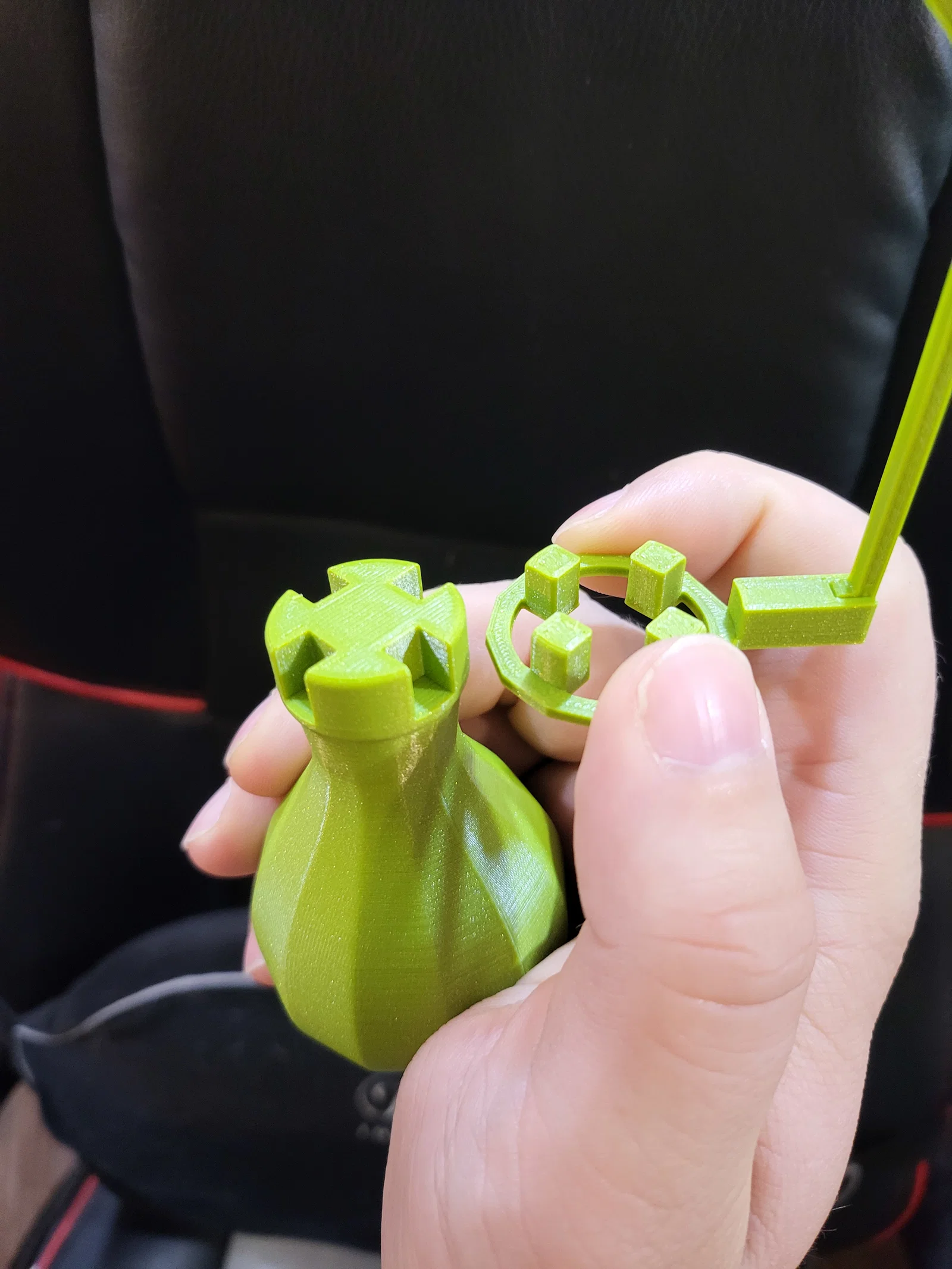

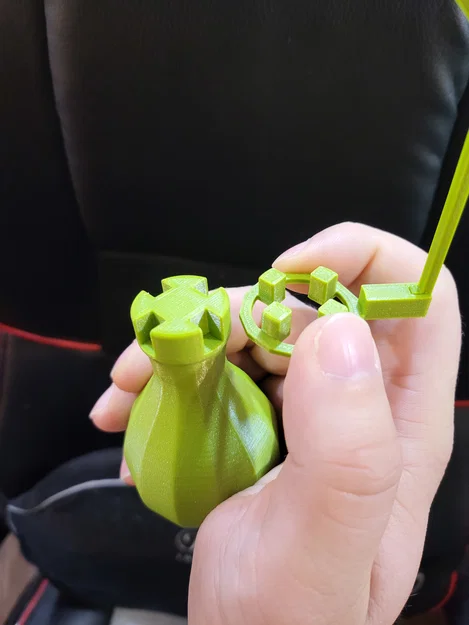

Phiên bản này linh hoạt hơn bản đầu. Nam châm ở đáy và đỉnh thân vẫn giữ nguyên, nhưng được thêm 4 rãnh (notches) để có thể trượt/gắn các add-on vào.

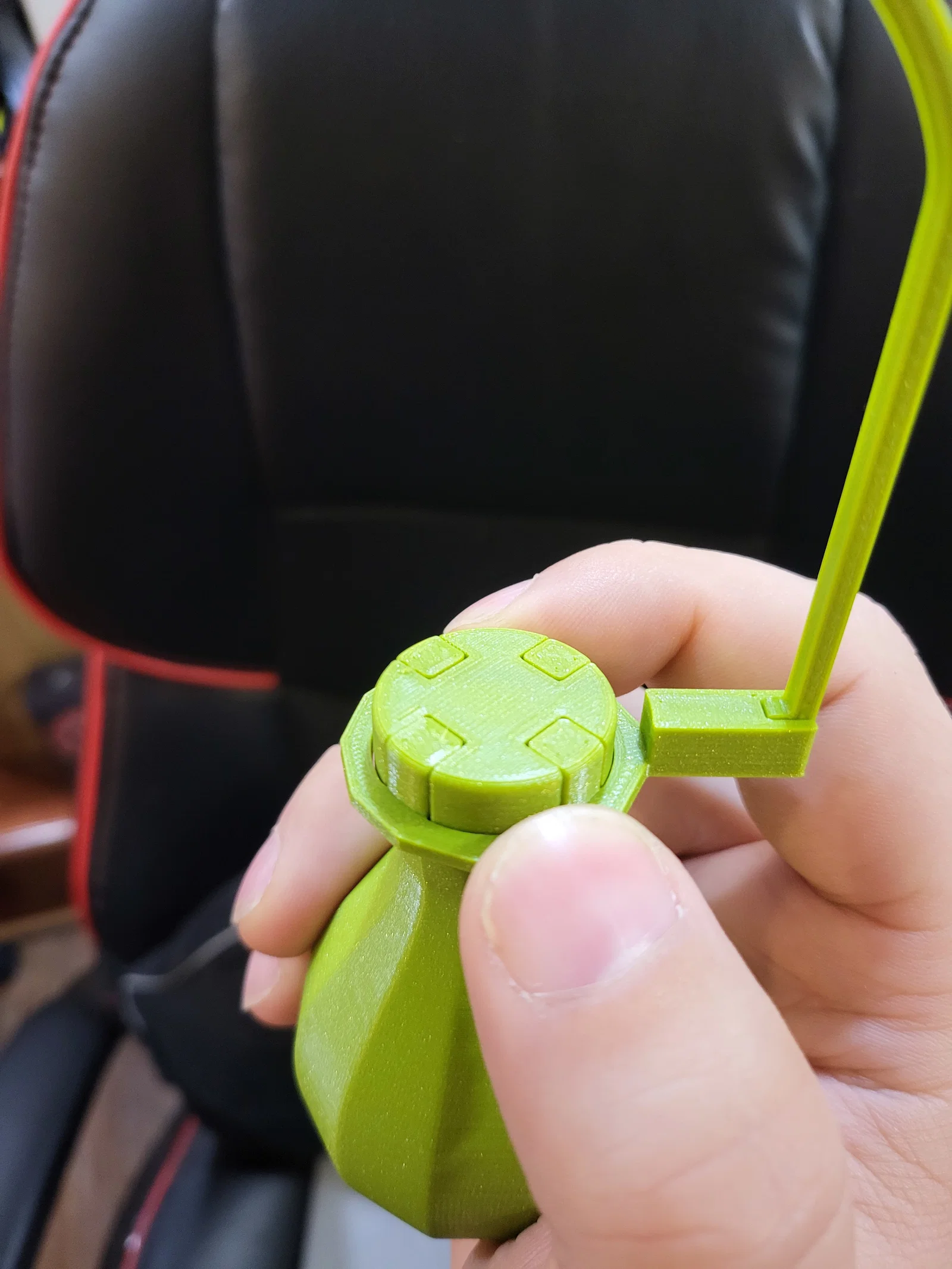

Khi nắp (cùng loại nắp như ở trên, vẫn dùng hốc nam châm 10x3) hít vào phần đỉnh, add-on sẽ được giữ chặt đúng vị trí, và bạn vẫn có thể xoay nắp tự do khi cần. Nếu bạn muốn “được cả đôi đường”, mình đề xuất bản này vì 2 lý do:

1. Nếu bạn muốn dùng handle mà không gắn add-on, chỉ cần tháo add-on ra rồi gắn nắp lại. Add-on được thiết kế để nắp vẫn xoay được dù có hoặc không gắn add-on, nên đây là bản linh hoạt nhất.
2. Mình cũng thiết kế một phiên bản nắp có rãnh, dành cho ai không thích nắp xoay.

Nếu bạn chưa biết nên in bản nào và chắc chắn muốn dùng nam châm 10x3, mình rất khuyến nghị phiên bản này vì nó cho bạn nhiều lựa chọn nhất. Bạn có thể bắt đầu chỉ với thân + nắp + nam châm, rồi in thêm add-on khi thật sự cần hoặc thích. Nếu sau đó bạn thấy muốn có tuỳ chọn nắp đứng yên, chỉ cần in thêm nắp có rãnh, và trong lúc sơn bạn có thể chọn xoay hay không xoay tuỳ ý.

Handle đầu vặn ren (đáy nam châm tuỳ chọn) và nắp vặn ren

Đây là phiên bản duy nhất trong bộ mà bạn không cần dùng nam châm. Phần đáy thân vẫn có hốc cho nam châm 10x3mm (mình vẫn khuyên dùng vì rất tiện khi đặt model xuống), và cũng có một phiên bản nắp có hốc để đặt nam châm, nhưng bạn không bắt buộc phải lắp; bạn có thể in và dùng bình thường mà không gặp vấn đề gì.

Phần đỉnh của thân được chỉnh lại thành đầu vặn ren, và vì vậy nắp cũng được sửa để có ren tương ứng.

Nếu bạn muốn thử mẫu này mà không cần mua nam châm hoặc sợ “hy sinh” nam châm vào một lần in lỗi, thì đây là bản dành cho bạn. Dù bản này không linh hoạt với add-on, nhưng nó rất phù hợp để test thiết kế, hoặc cho ai thích dùng cơ chế vặn ren để giữ nắp cố định.

Khuyến nghị in (Printing Recommendation)

Tất cả mẫu đều có thể in không cần support và đã được sắp sẵn đúng hướng như bạn nên in. Mẫu được test ở layer height 0.2mm, điểm này quan trọng cho việc chèn nam châm. Để gắn nam châm, bạn cần pause bản in trong slicer bạn dùng tại đúng layer. Bạn nên pause ngay ở đầu layer bắt đầu “đóng nắp” lên hốc nam châm. Khi máy dừng, kiểm tra chiều cực của nam châm, đặt vào hốc rồi resume print. Với layer height 0.2mm thì nozzle sẽ không va vào nam châm; nhưng nếu bạn muốn chắc chắn, có thể dùng thước kẹp (calipers) đo độ sâu hốc và độ dày nam châm để kiểm tra.

Về vật liệu, mẫu được test bằng PLA nhưng PETG cũng dùng ổn. Một số vật liệu khác có thể phát sinh vấn đề do co rút vật liệu.

Nam châm khuyến nghị (không phải affiliate links):

•  Nam châm 10x3mm (kích thước nam châm cần cho mẫu này): https://www.amazon.com/gp/product/B07842PSJD/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
• 10x5x2 (dùng cho đế mini nếu muốn): https://www.amazon.com/gp/product/B0B6PBXBVJ/ref=ox_sc_act_title_4?smid=A1PGHUQ22VUJLM&th=1

Chúc bạn in vui vẻ. Mình rất mong được thấy mọi người dùng cái này để sơn tiện hơn; nếu bạn muốn có add-on nào được làm thêm thì cứ nhắn mình biết nhé!
