Bộ Tập Lực Bóp Ngón Tay/Bàn Tay + Test Dung Sai (Tolerance Test)

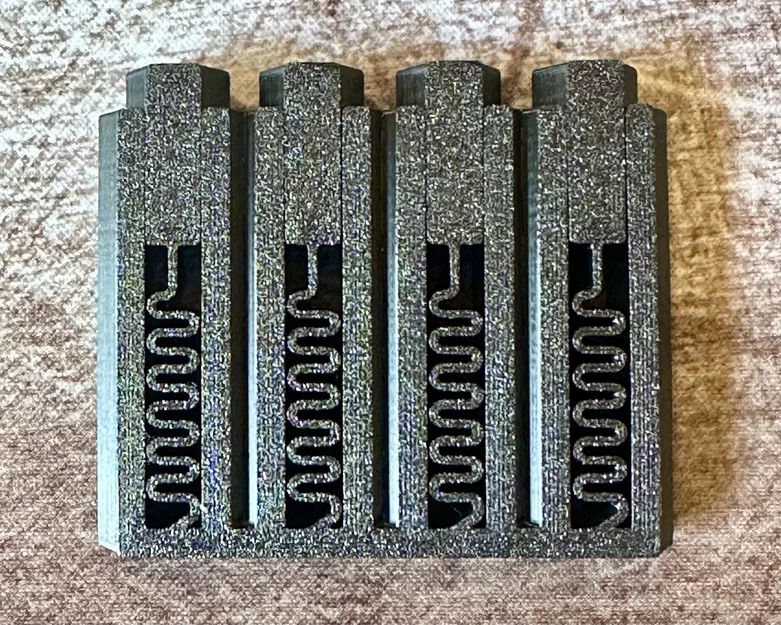

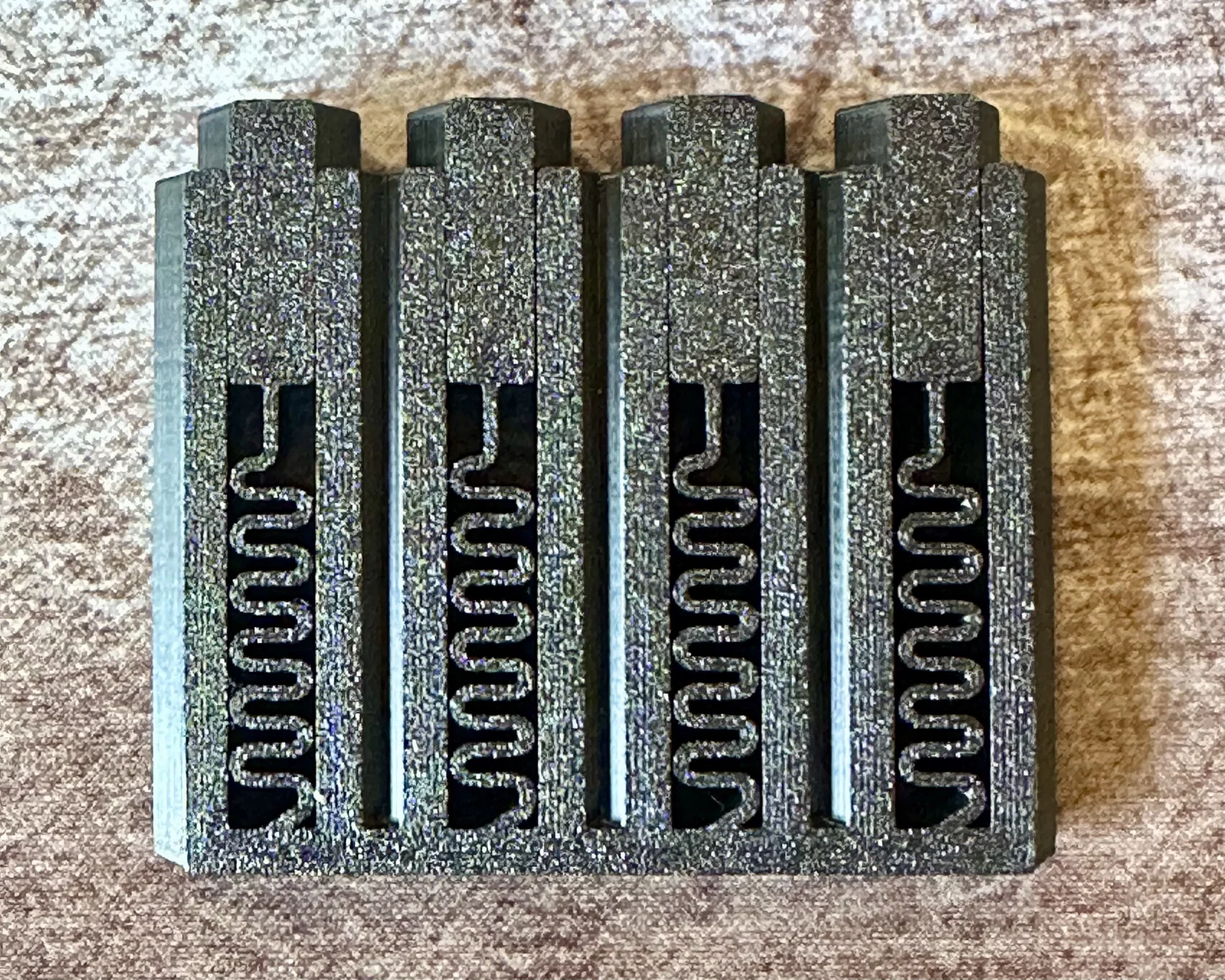

Điều đầu tiên mình muốn nói là bạn sẽ bất ngờ vì cần lực khá lớn để nhấn mấy nút này xuống. Nếu dựng mẫu đứng lên và cố nhấn cả 4 nút cùng lúc, chắc phải tầm 25 lbs lực mới nén hết 4 nút được (lật phần thân chính ngược lại để tất cả nút hướng vào trong thì sẽ cho lực phản hồi lớn nhất).

Mẫu này cho phép bạn test một loạt khe hở (clearance) phổ biến cho các chi tiết print-in-place. Overhang rất dễ, trên 60 độ, và clearance dao động từ 0.10 đến 0.30.

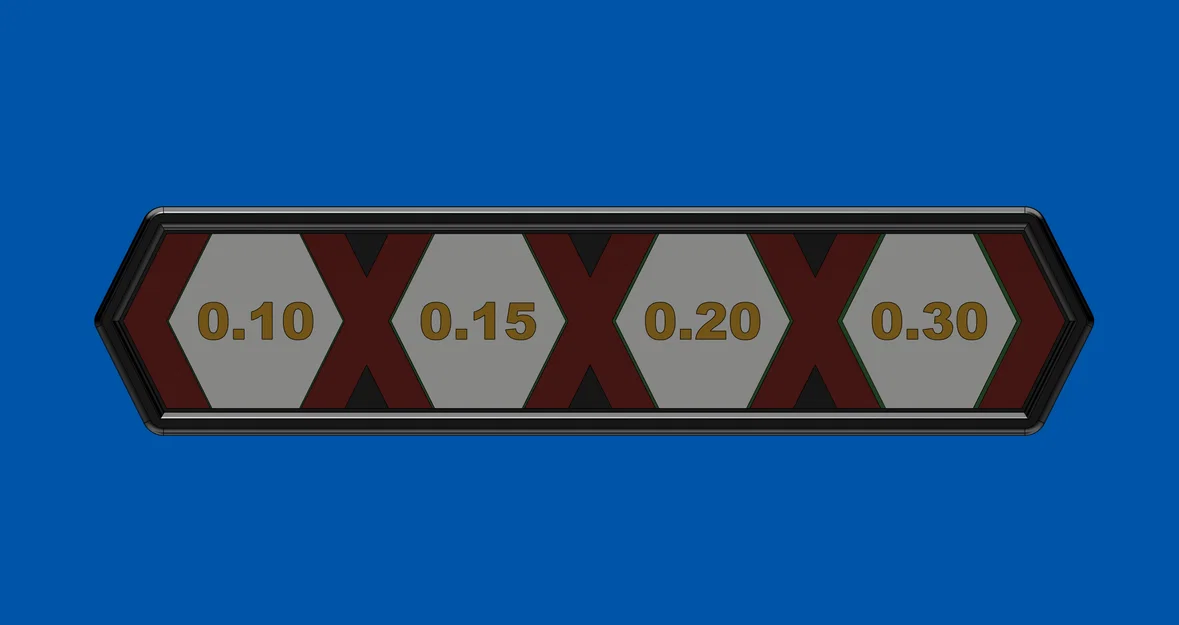

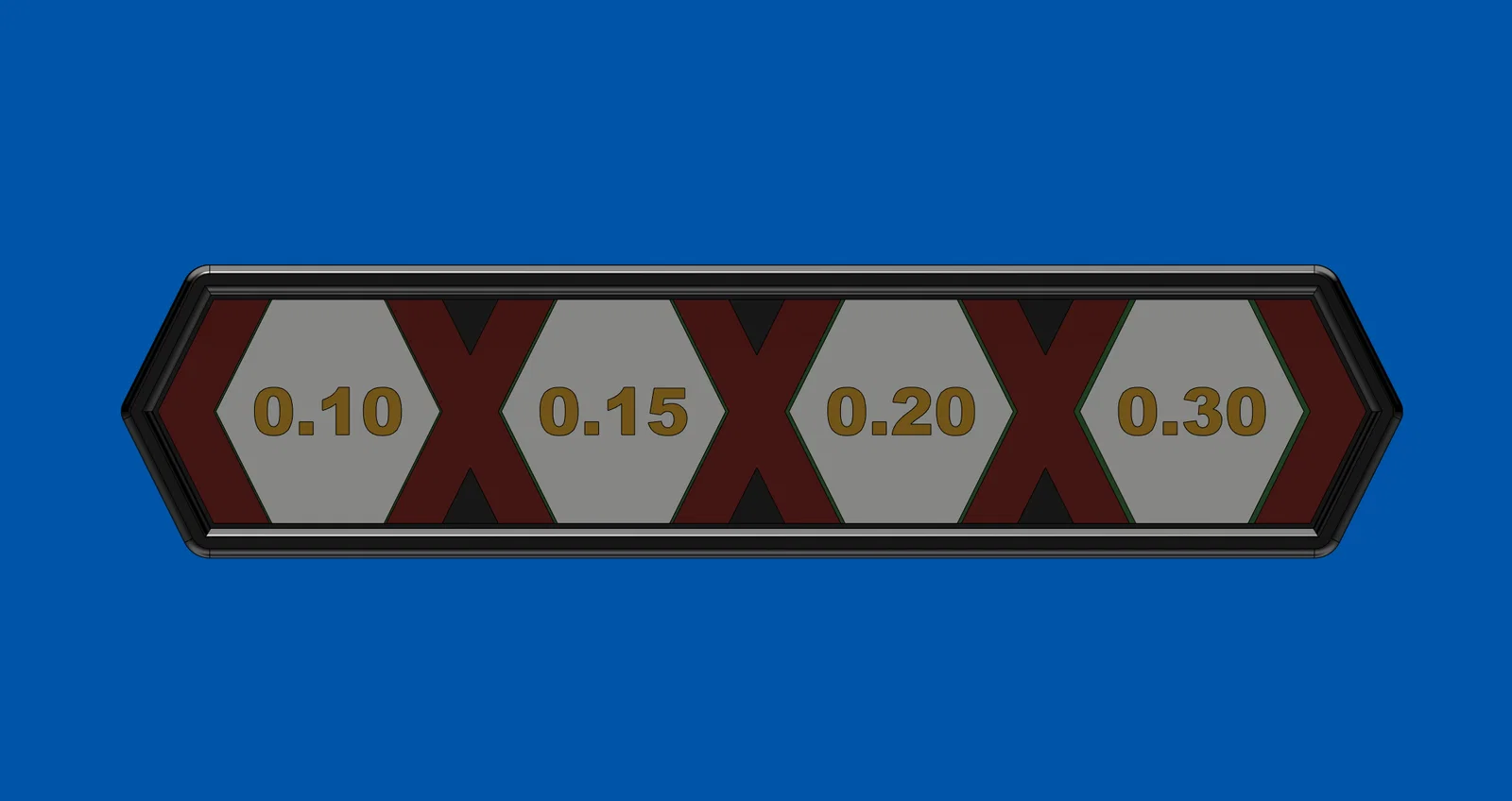

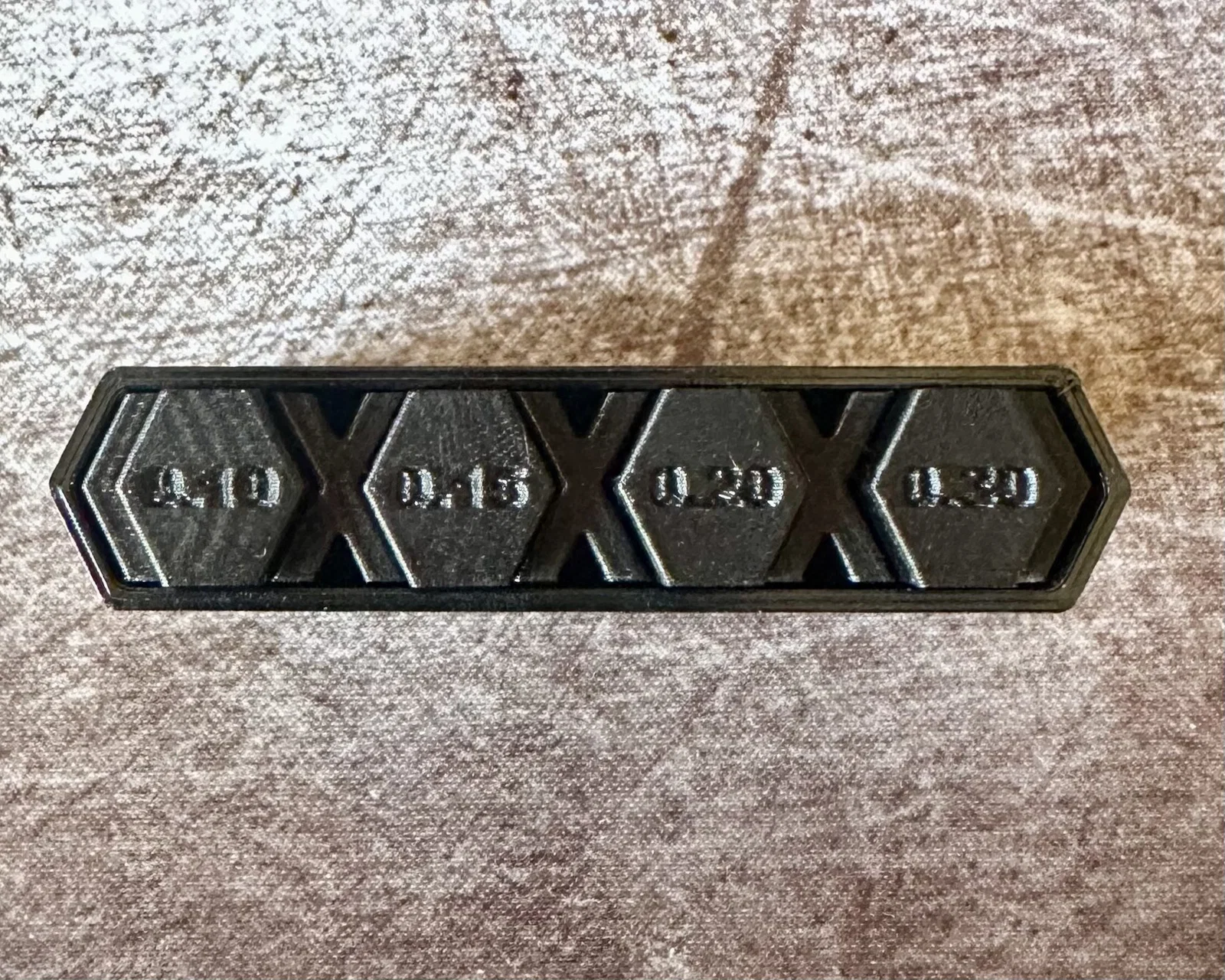

Dung sai khi nhấn nút tăng dần như sau: 0.10mm, 0.15mm, 0.20mm, 0.30mm.

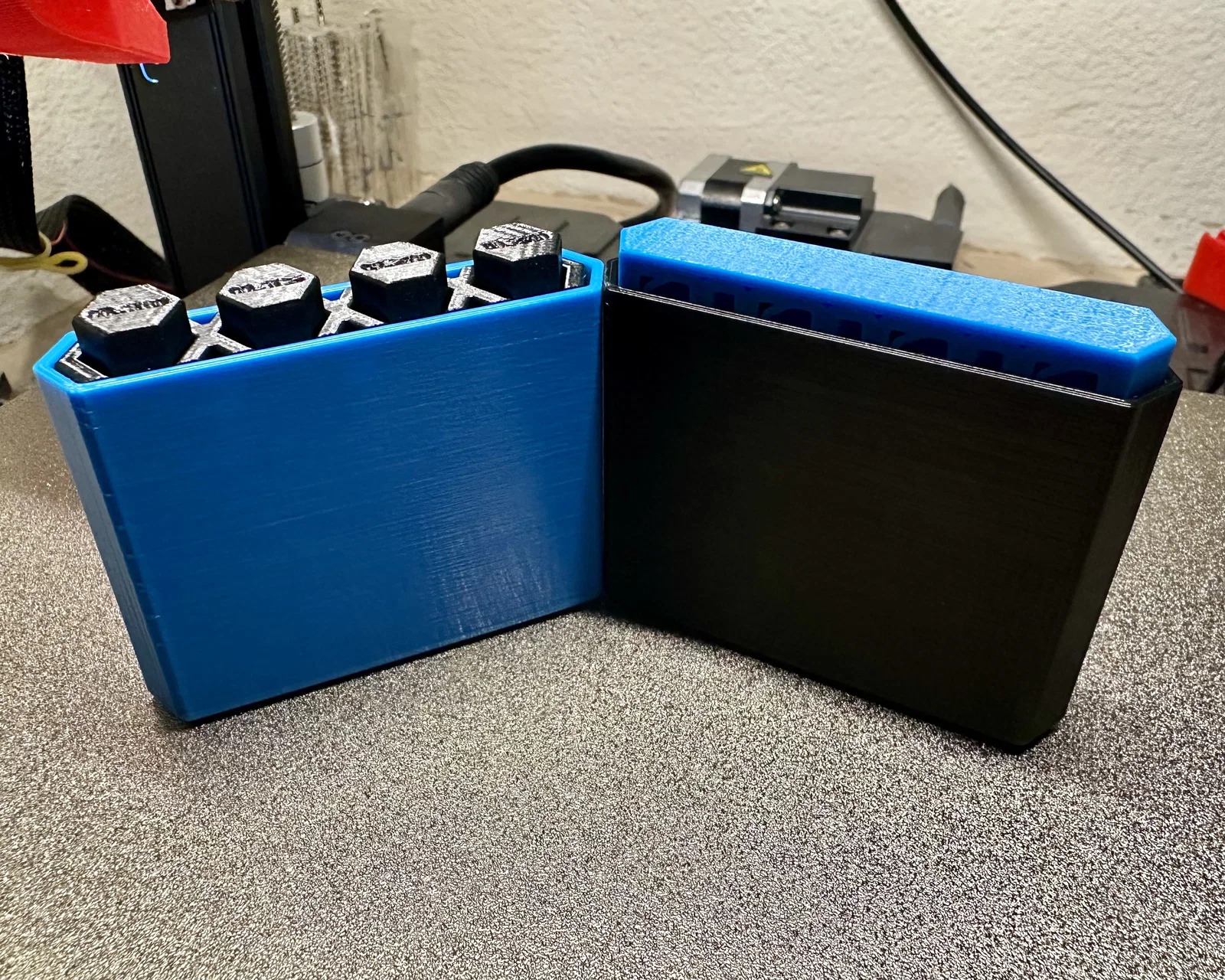

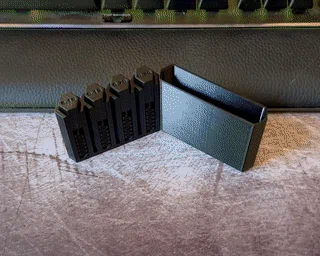

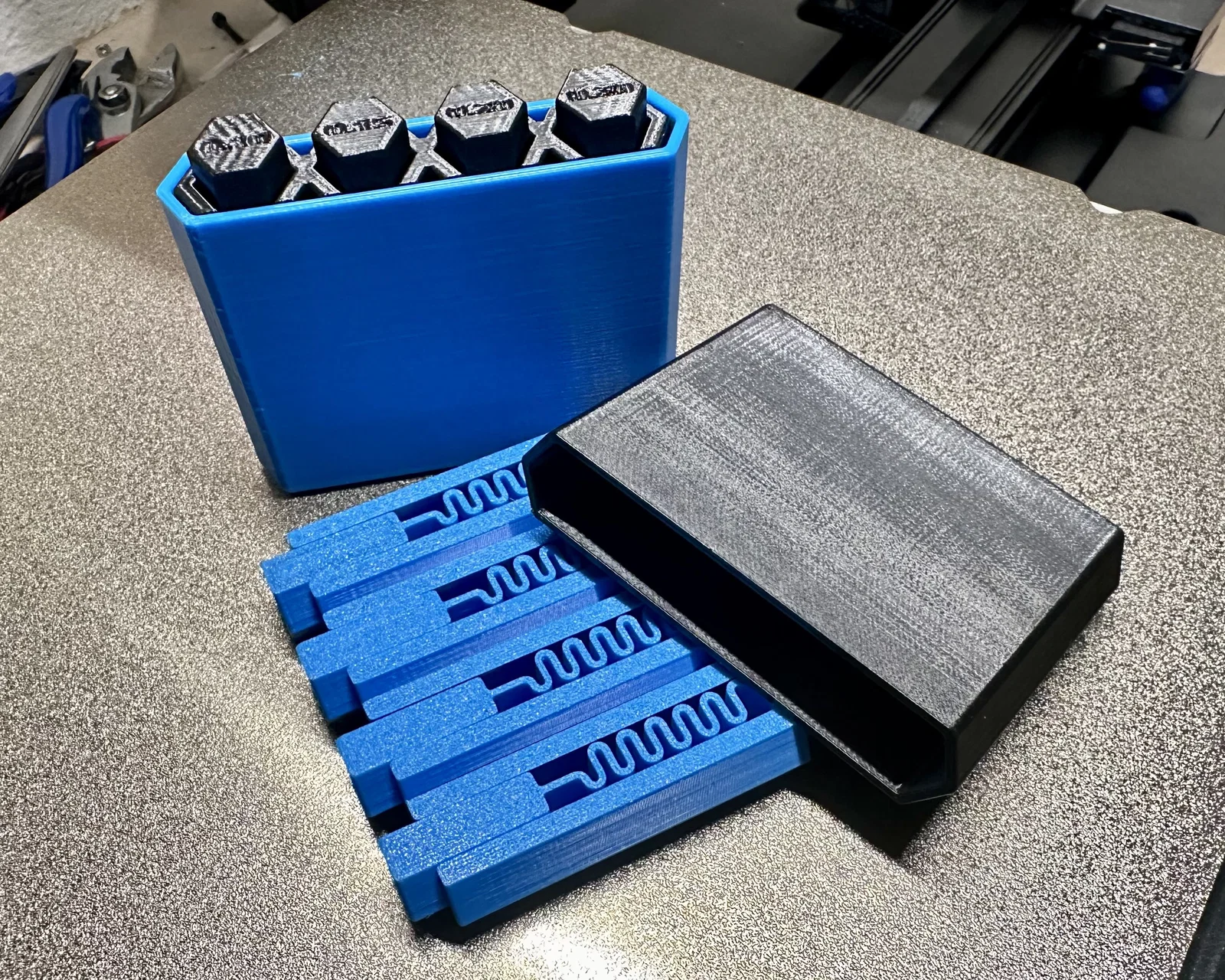

Phần case tự nó có clearance 0.25mm và toàn bộ phần body sẽ trượt vào case gần như không cần tốn sức.

Print Settings:
     -Phần này tùy bạn, mục tiêu của mẫu là để căn chỉnh (calibrate) máy in của bạn đạt được các mức dung sai nhất định.

     -Với mình thì mình dùng luôn profile mặc định cho nozzle 0.4, in PETG với layer height 0.2. Tổng thời gian in: 1 giờ 32 phút cho phần tolerance test và 31 phút cho phần case.

     -Mình cũng đã test với chỉ 3 walls, 3 top, 3 bottom và 0% infill. Chạy ngon cho phần có lò xo. Riêng phần đế (base), giữ nguyên thiết lập nhưng tăng initial bottom count từ 3 lên 12 để in đặc.

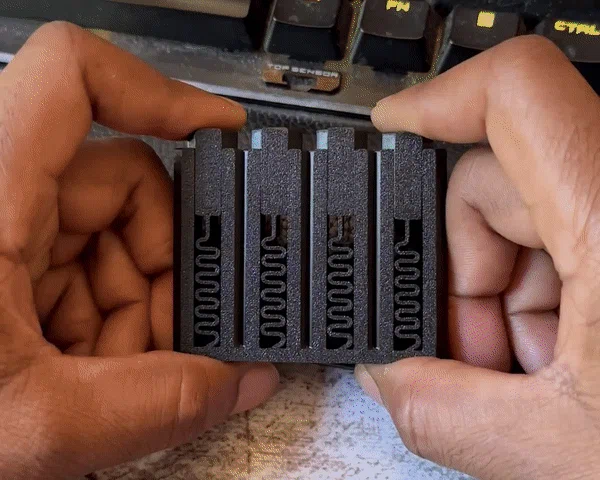

Nếu bạn in được mẫu này, sau khi xong là bạn có ngay một dụng cụ tập lực bóp/ngón tay nhỏ gọn, tiện dùng.

Cuối cùng cũng có một bài test calibration mà bạn có thể đem tặng luôn!

***UPDATE 12/06/2023***

     -Thêm một lựa chọn với dung sai “thoáng” hơn. Mình thấy có vài bạn không quan tâm test calibration máy in mà chủ yếu chỉ muốn cái hand grip strengthener. Nên mình đổi toàn bộ dung sai về clearance 0.25 và bo tròn những chỗ có thể để tổng thể mượt hơn. Mình cũng bo tròn/làm phẳng phần đầu nút và bỏ số khoảng dung sai trên nút để bấm đỡ đau tay hơn.

     -Nút của phiên bản này dài hơn bản tolerance test 3mm, nên độ nén còn lớn hơn mẫu còn lại.

Đang gặp khó khi calibrate máy in? Thử calibration cube của mình:

Chúc bạn in thành công!
