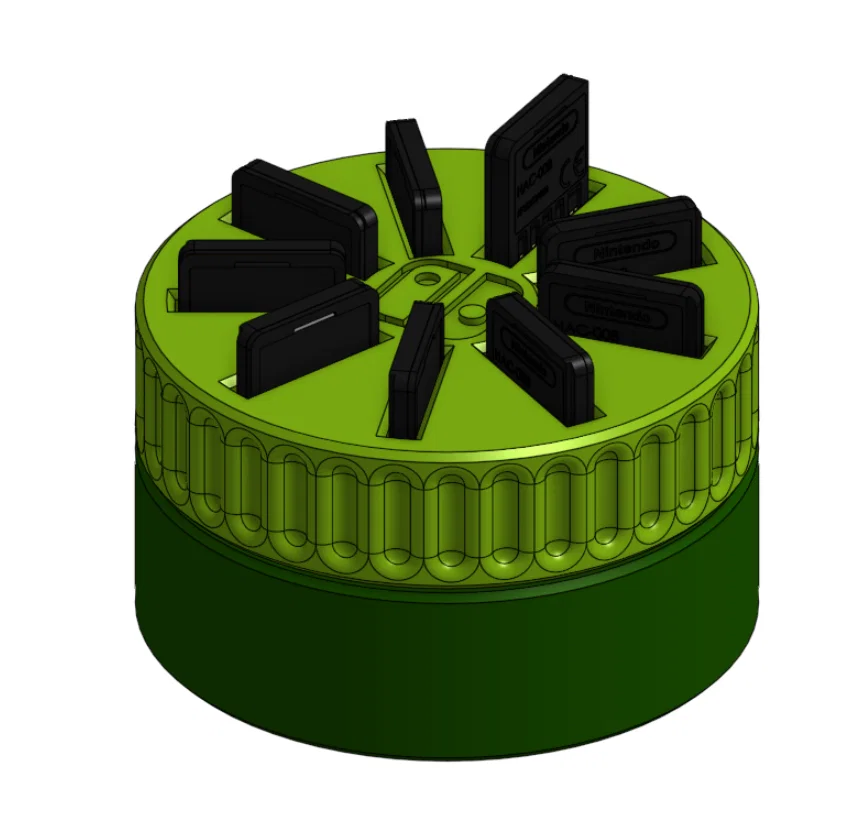

Giá xoay giữ băng game Nintendo Switch dùng nam châm

Chào mọi người!

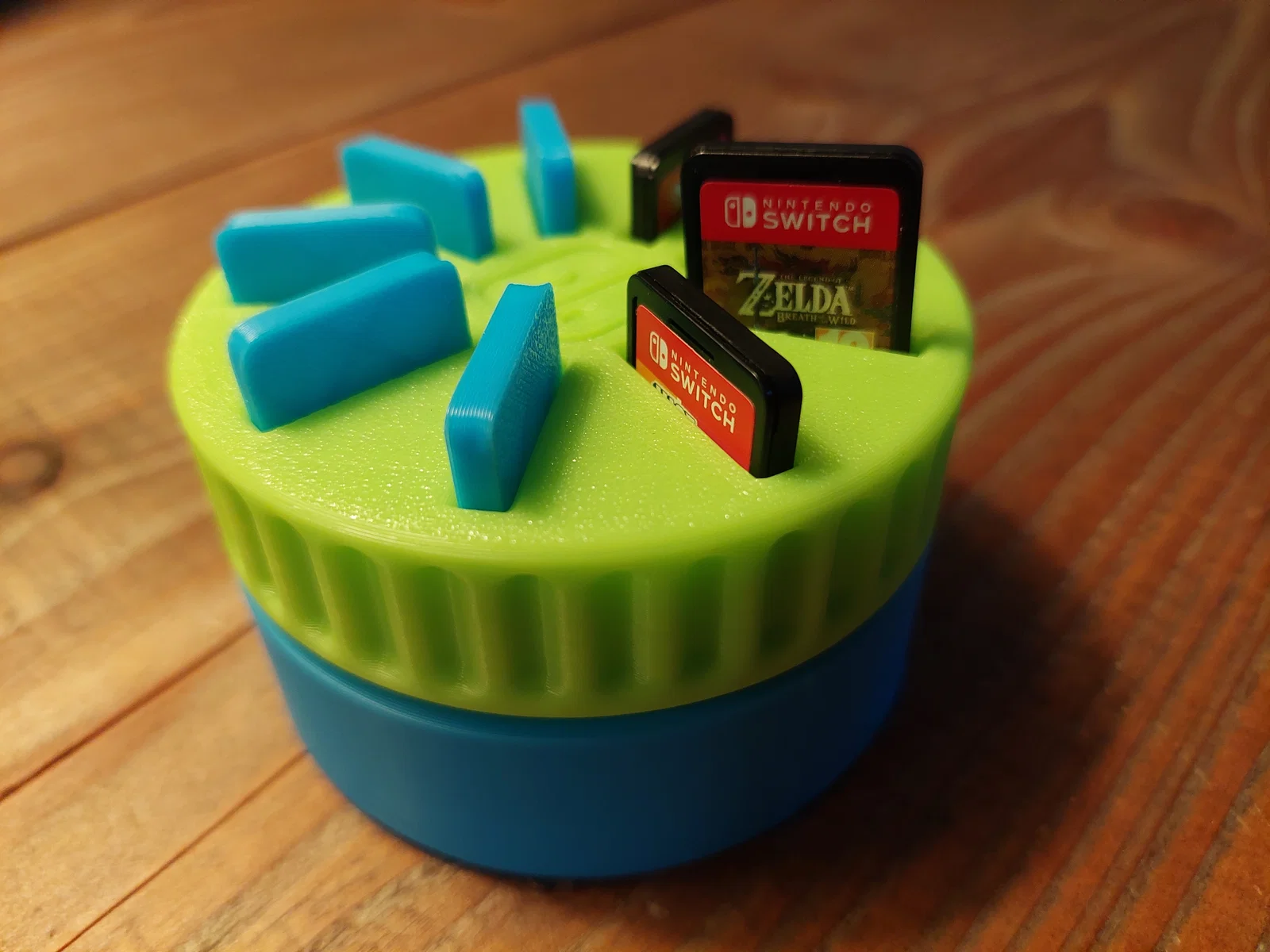

Mình làm cái này tặng bạn mình dịp Giáng Sinh, thấy hay hay nên nghĩ chắc anh em cũng sẽ thích!

Nói ngắn gọn là vầy: mình thấy một thiết kế tương tự đâu đó trên mạng và muốn làm một cái cho bạn. Mẫu này dùng SỨC MẠNH!!!! của nam châm để “đẩy/lift” game lên, mỗi lần một băng, giúp chọn game và lấy ra dễ hơn.

Nam châm sẽ không gây hại gì cho gamecard (có ông trên Reddit nói vậy :) )
vì nó không phải kiểu lưu trữ bị từ hoá như HDD hay đĩa mềm (floppy disk)

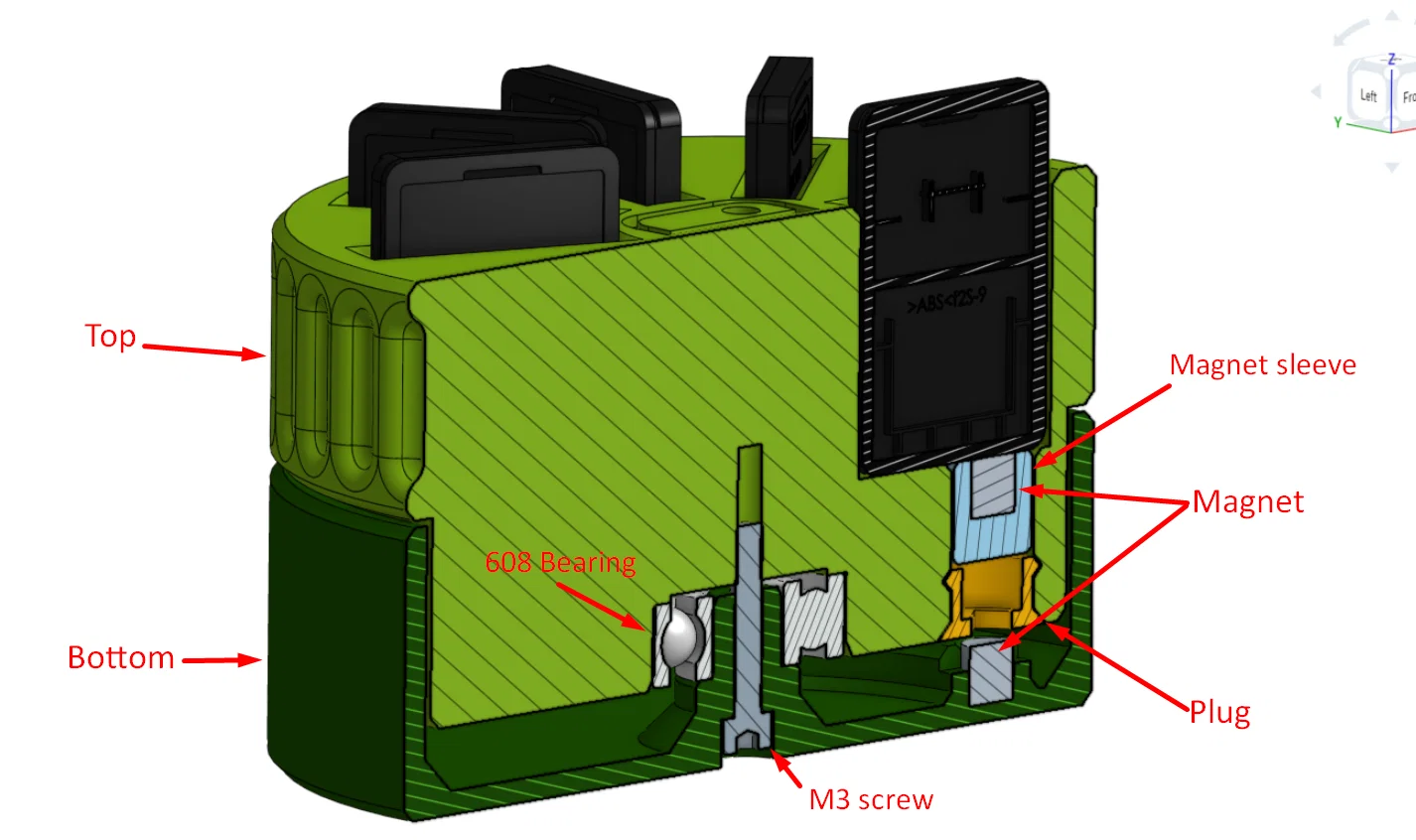

Mình làm hai phiên bản. Một bản dùng vòng bi loại 608 (OD 22mm, ID 8mm, dày 7mm)
(Mình chưa test bản không dùng vòng bi/bearingless)

BOM (Bill of materials)

• 1x Top
• 1x Bottom
• 9x Plug
• 9x Magnet sleeve
• 12x nam châm dạng thanh (đĩa) 5x5 mm
• 1x M3x16 hoặc M3x20
• 1x 608 Bearing (tuỳ chọn, dùng file NO_BEARING)

Hướng dẫn in

Supports: Tất cả chi tiết ĐỀU CÓ THỂ in không cần support, nhưng khuyến nghị dùng support ở phần Bottom, tại lỗ bắt vít countersunk.
Materials: Phần Plug nên in PETG để dẻo hơn (mình chưa test với PLA)

Lắp ráp

NHỚ CHÚ Ý HƯỚNG (ORIENTATION) CỦA NAM CHÂM!

Nam châm cho phần Top

Cần:

• 9x nam châm 5x5 mm
• 9x Magnet sleeve

1. Chấm một ít keo khô nhanh vào một Magnet sleeve
2. Đưa nam châm vào sleeve, nhớ để tất cả nam châm cùng chiều cực (polarization) với nhau.
3. Lặp lại cho đủ 9 bộ

Lắp phần Top

Cần:

• 9x nam châm đã gắn trong sleeve
• 9x Plug
• Top
• 608 bearing (tuỳ chọn)

1. Đặt toàn bộ nam châm (đã nằm trong sleeve) vào phần Top.
   Hướng nam châm phải là nhìn thấy mặt nam châm từ PHÍA TRÊN (TOPSIDE) của chi tiết.

2. Các Plug có thể ấn vào vị trí ở đáy lỗ nam châm. (Mình in bằng PETG để dẻo hơn)
   Nếu gặp khó, thử luồn một bên Plug vào lỗ trước, rồi dùng tua vít nhỏ để bẻ nhẹ cho Plug vào. Nếu vẫn khó, thử scale nhỏ lại một chút (CHỈ theo trục X và Z)
3. Ép bearing vào lỗ trung tâm

4. Plug có thể tháo ra khá dễ, và đôi khi còn tái sử dụng được nếu cần.

Phần Bottom

Cần:

• 1x Bottom
• 3x nam châm 5x5 mm

Hướng của nam châm ở phần này CỰC KỲ quan trọng!
Nam châm ở giữa phải ĐẨY (PUSH) các nam châm ở phần Top ra xa, còn hai nam châm bên hông thì phải HÚT (PULL) chúng.
Bạn có thể chỉ dùng 1 hoặc thậm chí không dùng nam châm bên hông, vì chúng chủ yếu để tạo cảm giác “indexing” khi xoay giá giữ game. Có thể chúng còn góp phần “kéo game xuống” nhiều hơn mình nghĩ.

Lắp ráp cuối

Cần:

• Phần Top đã lắp xong
• Phần Bottom đã lắp xong
• Vít M3x16–20 mm

Ép hai nửa lại với nhau rồi bắt vít.
Mục đích của con vít chỉ là để giữ cho nó không bung ra thôi, KHÔNG được siết chặt!

Lời cuối

Hy vọng anh em thích mẫu này. Thiệt sự mình tốn nhiều thời gian thiết kế hơn mình nghĩ lúc ban đầu. Nếu có góp ý gì thì cứ đăng make cho mình xem nha!

Chúc in vui và chơi game vui!
