Các linh kiện in 3D cho máy Sovol SV06

Chào mọi người, mình là Lau, một content creator, kỹ sư thiết kế và là người đam mê in 3D. Mời các bạn ghé thăm kênh YouTube của mình: nơi mình chia sẻ các video review máy in 3D, hướng dẫn, bản mod và nhiều thứ khác.

    [https://www.youtube.com/channel/UCBjyI1E1HROh1BAYgeRZy7g](https://www.youtube.com/channel/UCBjyI1E1HROh1BAYgeRZy7g)

Ủng hộ công việc của mình: (nhấn vào hình)

      [https://www.buymeacoffee.com/savagelau](https://www.buymeacoffee.com/savagelau)

Bạn có thể mua bản quyền thương mại tại đây: (nhấn vào hình)

            [https://www.patreon.com/SavageLau](https://www.patreon.com/SavageLau)

Chia sẻ của tác giả:

Chào các bạn, đây sẽ là một dự án dài hơi. Vì Sovol đã công khai file STEP, tại sao mình không biến tất cả các linh kiện đúc nhựa thành phiên bản có thể in được nhỉ?

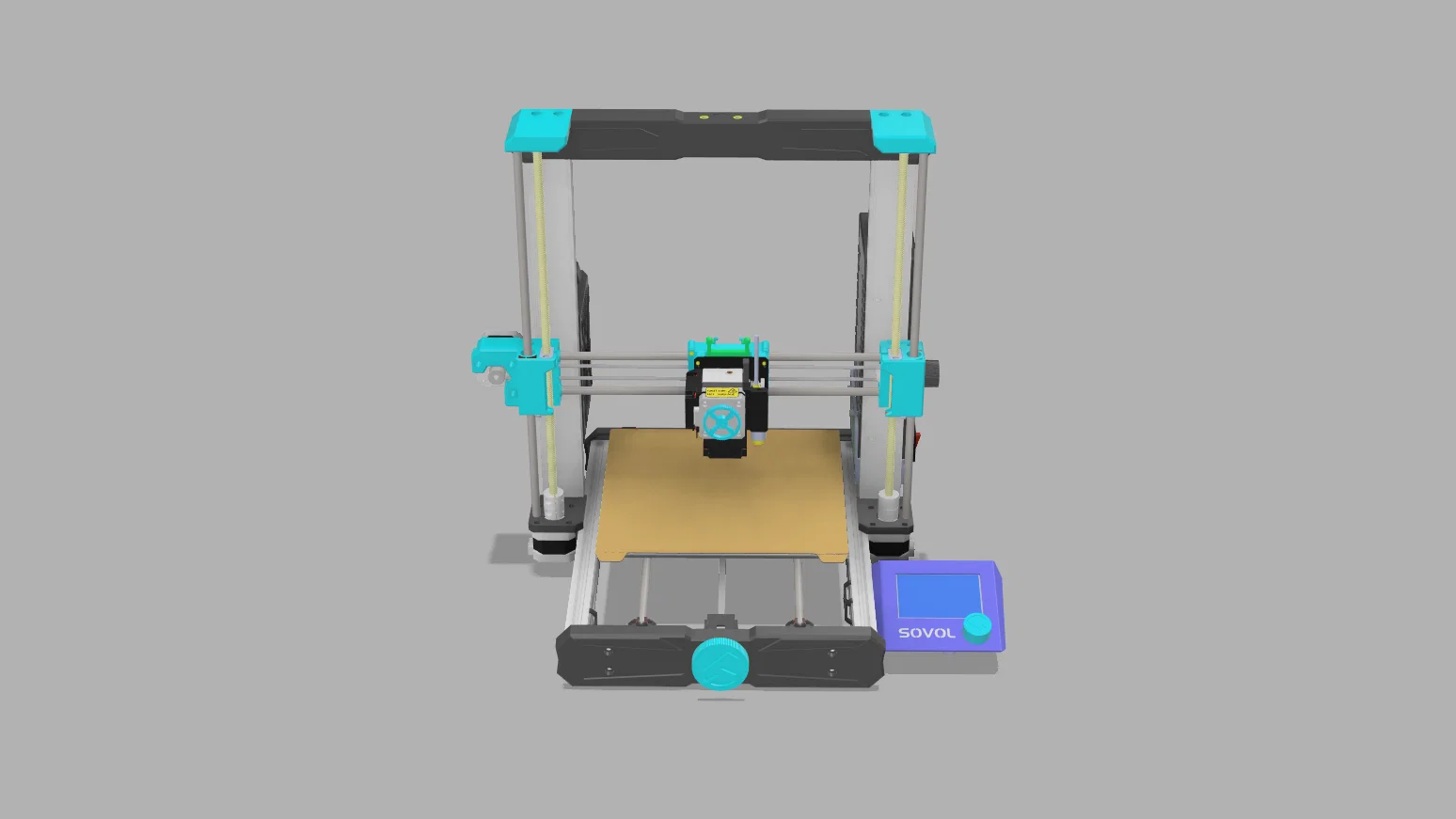

Mục tiêu là làm sao để các chi tiết màu xanh đều có thể in được với độ dung sai hợp lý, và độ co ngót được thiết kế dựa trên nhựa ABS.

Ngay cả khi có file STEP, mọi chuyện không chỉ đơn giản là import rồi xuất ra STL. Có rất nhiều yếu tố cần phải tính toán như: dung sai, độ bền vật liệu, hỗ trợ (support) và nhiều thứ khác.

Mình đã thử nghiệm rất nhiều lần trước khi đăng tải, nên nếu bạn gặp vấn đề về in ấn hoặc dung sai, mình nghiêng về khả năng là do máy của bạn. Tuy nhiên, nếu gặp khó khăn, hãy để lại bình luận nhé. Mình thường trả lời rất nhanh.

Hãy lịch sự nhé, vì bạn đâu có trả phí cho mô hình này đâu nè :)

Khuyên dùng ABS/ASA, PC, CF để in. Trừ khi có lưu ý riêng trên từng linh kiện, hãy in ở tốc độ từ trung bình đến chậm.

File STEP gốc từ Sovol:

https://github.com/Sovol3d/SV06-Fully-Open-Source?fbclid=IwAR0ClzxKg8yZHEnJlg9gSkfYTegz0XTDf_6jjJ5Cs_82tGEjcx7eNHHRFuk

Núm vặn màn hình v1 & Núm vặn đùn nhựa v1: cập nhật 26/02/23

In rất đơn giản. Đặt mặt phẳng lên bàn in là được.

Dẫn hướng trục Z v2.1: cập nhật 20/02/23

Phần dẫn hướng trục Z gốc có góc nghiêng hơi lạ: 3 độ ở cạnh bên và 6 độ ở phía sau. Không biết tại sao lại thế, nhưng mình cứ giữ nguyên. Chi tiết này đã được tăng độ dày để cải thiện độ cứng. Không cần bạc đạn, không cần bạc đạn, nhắc lại là không cần bạc đạn nhé. Có lẽ sau này mình sẽ làm thêm bản dùng bạc đạn sau. Để xem sao đã.

In cực kỳ dễ dàng.

Ống dẫn quạt 4010 gốc v1.2: cập nhật 16/01/23

Ống dẫn quạt gốc sẽ bị chảy nhựa theo thời gian, ngoài ra cái của mình cũng đã hỏng sau nhiều lần tháo lắp khi thiết kế. Mình nghĩ mọi người sẽ cần cái này để thay thế.

Mình đã thêm tính năng điều hướng luồng gió mạnh hơn vào phần mở rộng, giúp làm mát tốt hơn ở hai bên.

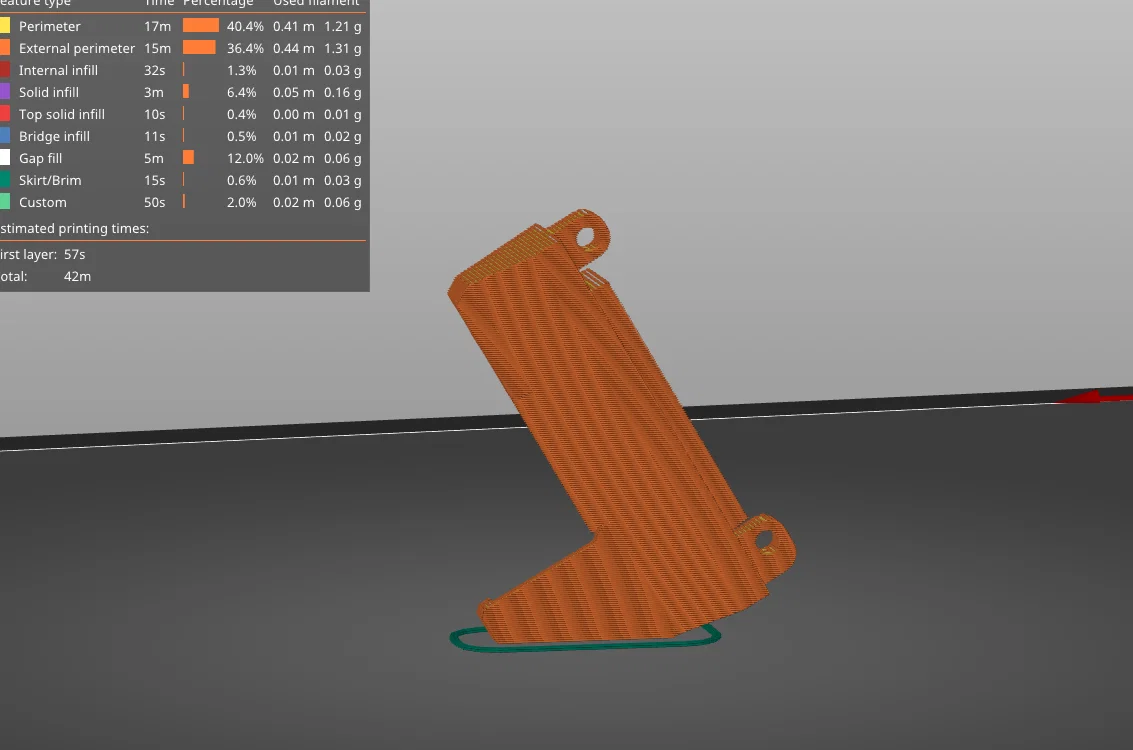

Đặt hướng in theo hình đính kèm, không cần dùng support.

Vì có nhiều phần nhô ra (overhang), gợi ý nên in với tốc độ 30mm/s hoặc 40mm/s. Nếu không, bạn sẽ gặp vấn đề về làm mát.
