SV06 Tool Holder - Giá treo dụng cụ cho Sovol SV06

Chào mọi người, mình tên Lau, là content creator, kỹ sư thiết kế, và rất mê 3D printing. Mời mọi người ghé xem kênh YouTube của mình: mình làm video review máy in 3D, hướng dẫn, mod, và nhiều nội dung khác.

                      https://www.youtube.com/channel/UCBjyI1E1HROh1BAYgeRZy7g

         Ủng hộ công việc của mình: (bấm vào hình)

                                            https://www.buymeacoffee.com/savagelau

         Bạn có thể mua license thương mại tại đây:  (bấm vào hình)

                                                  https://www.patreon.com/SavageLau

SV06 Tool Holder DEMO.STEP / Generic Tool Holder DEMO.STEP cập nhật 25/02/2023:

Đúng rồi, mình có chia sẻ file STEP để bạn tự chỉnh sửa theo ý. Mình cũng có kèm video hướng dẫn cho người mới bắt đầu CAD:

Side Tool holder v2.1.2/Side Tool holder v 2.1.2 (Sovol text) cập nhật:

Đã test v2.1.2 và thêm một bản có chữ sovol trên đó. Bộ tool v1.2 đã bị gỡ bỏ.

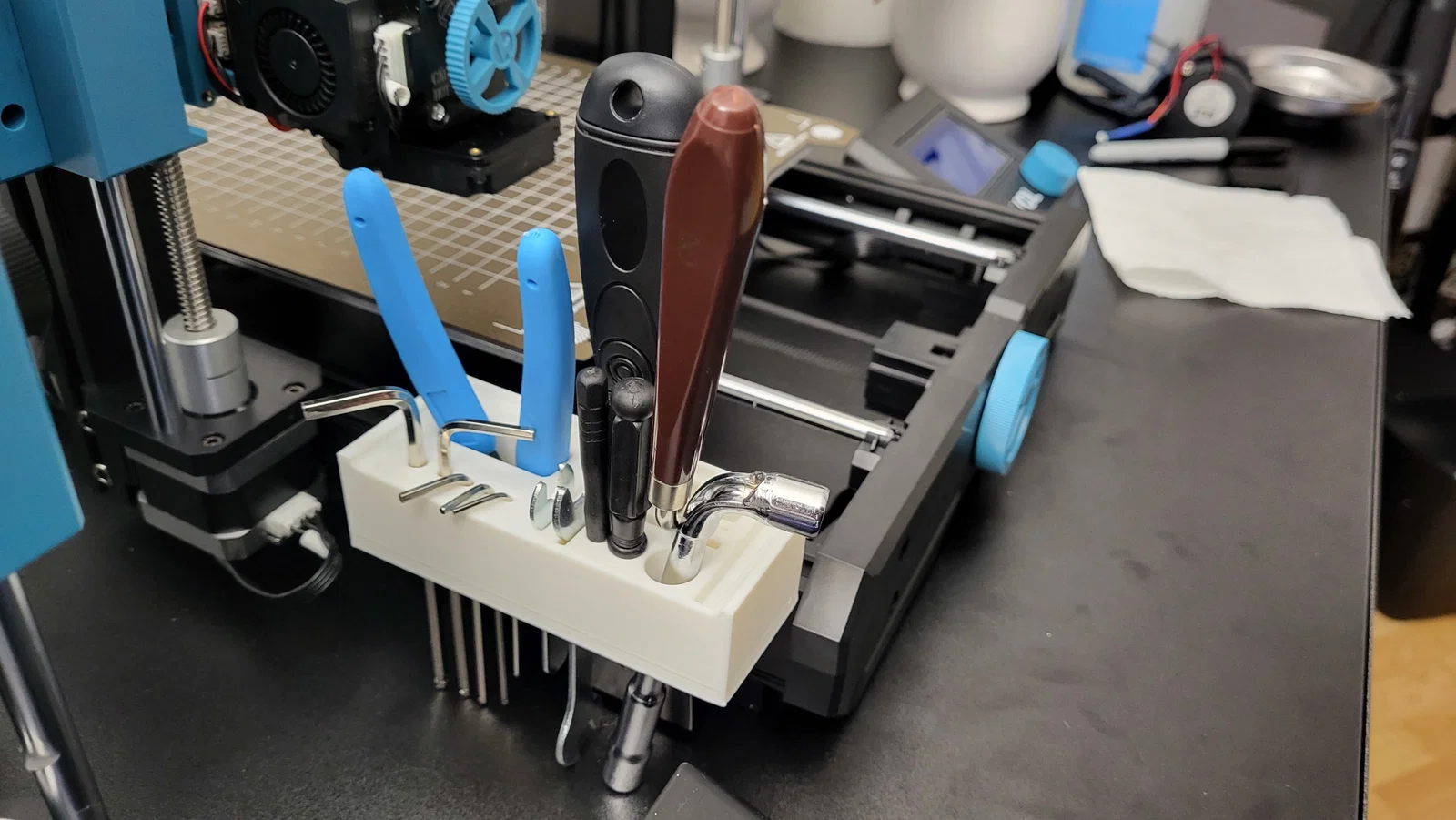

Side Tool holder v2.1 (chưa test):

Tool holder đặt ở bên hông. Khóa bằng hai pin siết chặt. Minh họa như hình phía trên.

Case S1.2 v2.1.2 (đóng kín hoàn toàn) cập nhật 31/01/2023:

Chỉnh sửa dựa trên v2.1.1.

Case S1.2 v2.1.1 (đóng kín hoàn toàn) cập nhật 31/01/2023:

Đã upload hộp đựng tool mới.

T2 v2.1 Tool tray cập nhật 25/01/2023:

Thêm khay đựng tool mới.

S1.1 V2.1.1 cập nhật 14/01/2023:

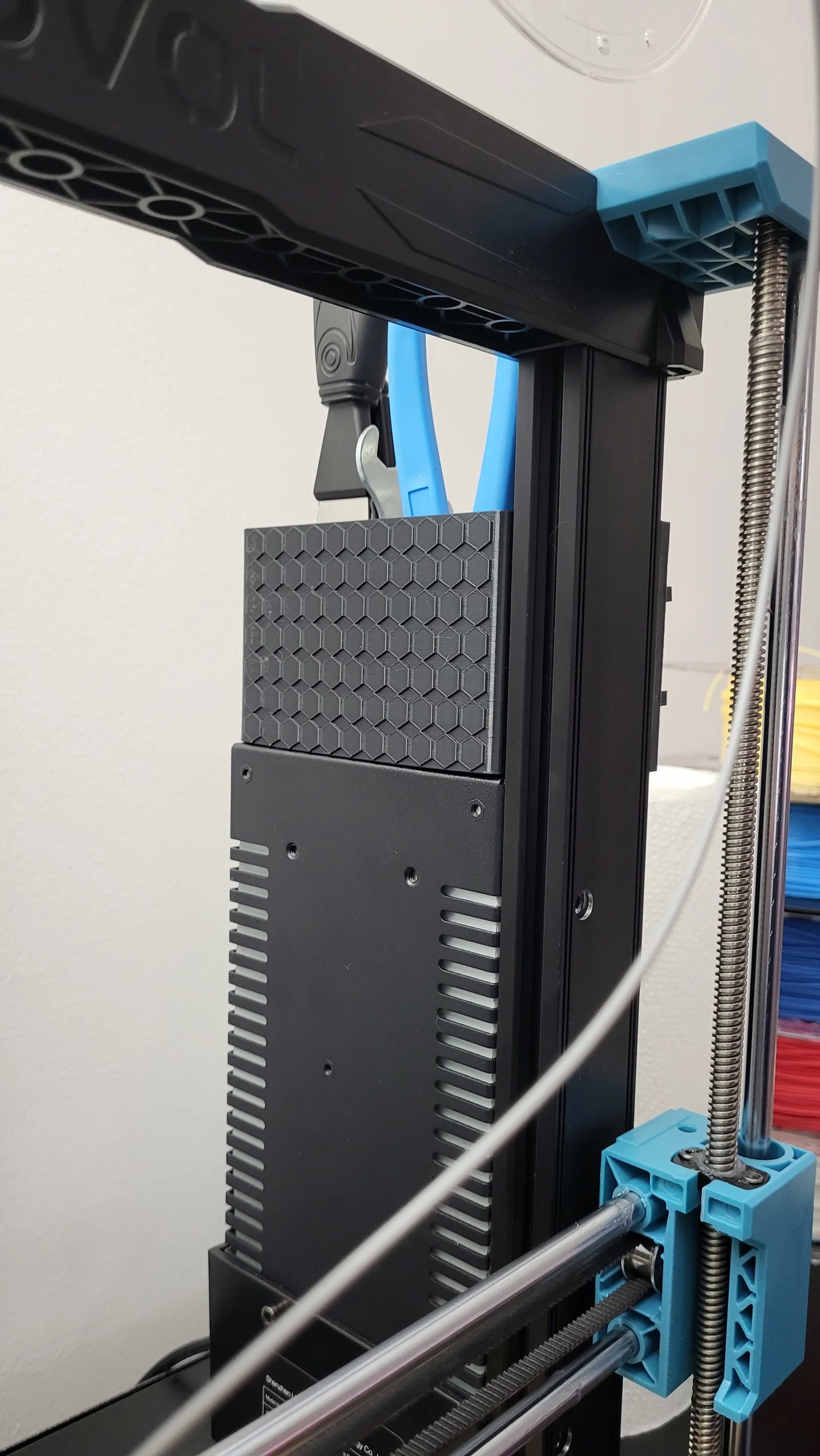

Bản case thường là “Case S1 v2.1.1”. S1.1 V2.1.1 có thêm tính năng mới (kiểu honeycomb) nhưng sẽ tốn thời gian in lâu hơn.

V2.1.1 cập nhật 11/01/2023:

Matt Podella có nhắc về vấn đề dung sai lắp ráp. Mình đã upload pin mới “Pin v2.1.1 Tight fit” theo góp ý của bạn ấy. Cảm ơn Matt!

V2.1.1 cập nhật 10/01/2023:

Thêm gờ chặn ở đáy case, tránh việc dụng cụ thay nozzle bị trượt ra ngoài.

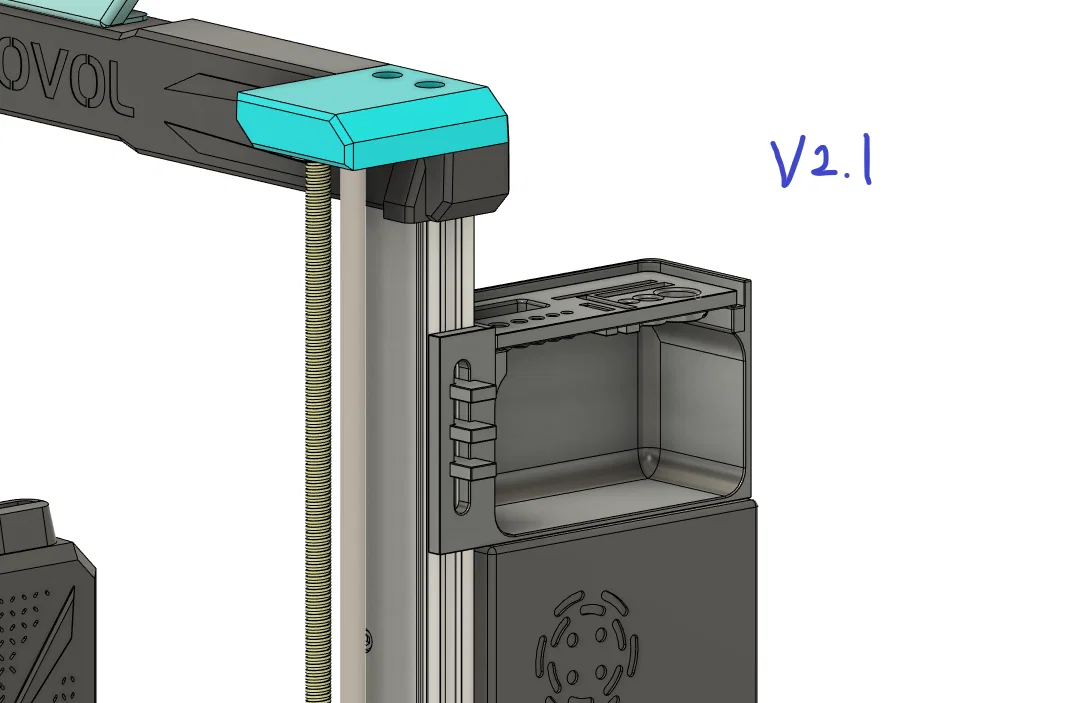

V2.1 cập nhật 09/01/2023:

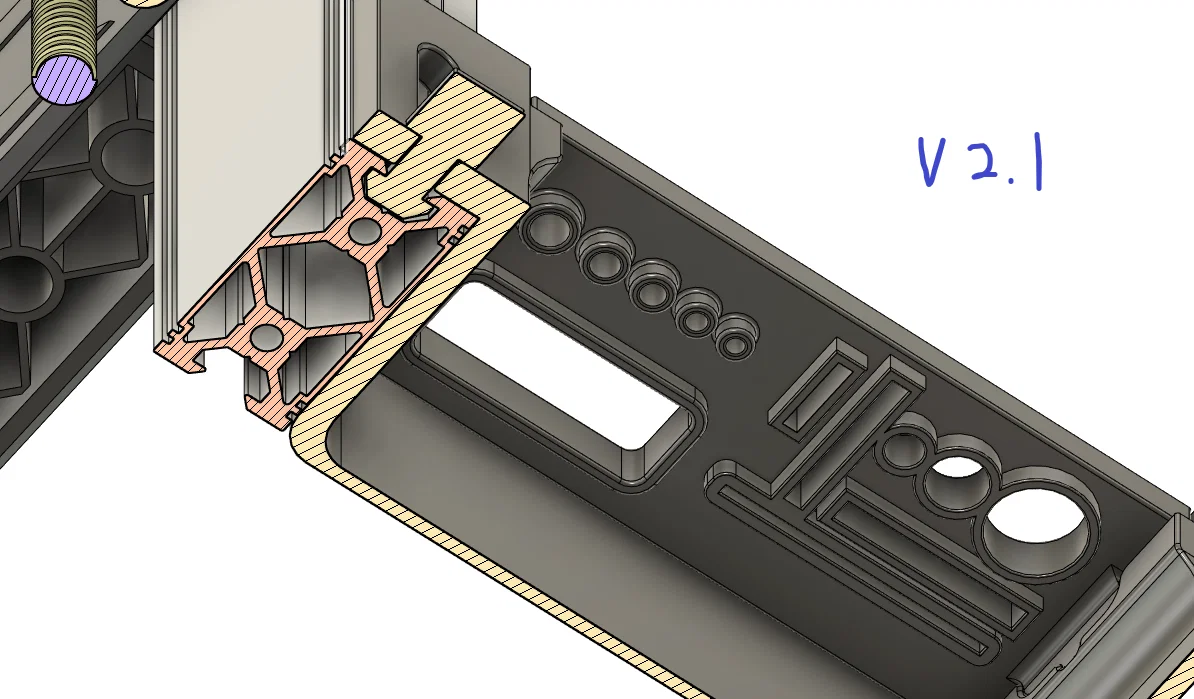

Giờ bạn không cần tháo khối chặn trên cùng để lắp vừa tool holder này nữa. Mình thiết kế một loại pin giống T bolt để khóa vào T slot. Phần lắp giữa case và tool holder cũng được chỉnh lại, nên sẽ không lắp vừa với bản cũ! Thiết kế lắp mới này sẽ là nền tảng chuẩn cho các thiết kế sau này.

Nhớ tải và ghép đúng bộ v2.1 trong file STL (Case/tool holder/pin)!

Pin chỉ xoay được theo một hướng (mặt bo tròn).

V1.2

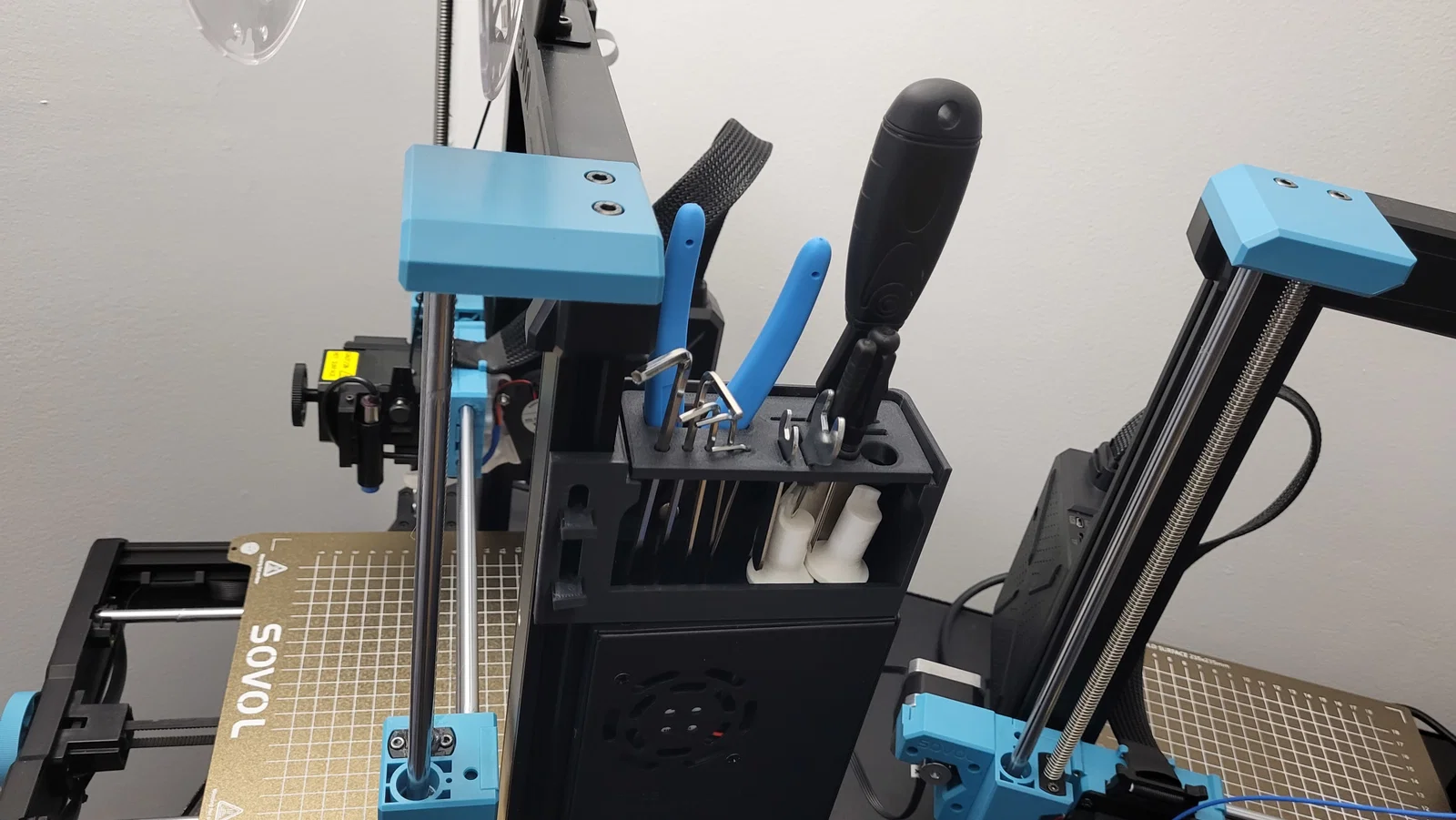

Sẽ nằm gọn trên nóc PSU của bạn. Nếu bị vấn đề hở/kẹt do khoảng hở (clearance) thì để lại bình luận, mình sẽ remix bản mới. Tool holder có thể hoán đổi, nên bạn cũng có thể gắn thứ khác lên đó.

À, bạn cần tháo cả hai bên của miếng màu xanh ở trên gantry, rồi trượt vào T slot.
