Giá đỡ sợi nhựa có vòng bi (Bearing filament holder)

Chào mọi người, mình là Lau, một nhà sáng tạo nội dung, kỹ sư thiết kế và là người đam mê in 3D. Mời mọi người ghé thăm kênh YouTube của mình: nơi mình chia sẻ các video review máy in 3D, hướng dẫn, bản mod và nhiều thứ khác.

https://www.youtube.com/channel/UCBjyI1E1HROh1BAYgeRZy7g

Ủng hộ công việc của mình tại: (nhấp vào hình)

https://www.buymeacoffee.com/savagelau

Bạn có thể mua giấy phép thương mại tại đây: (nhấp vào hình)

https://www.patreon.com/SavageLau

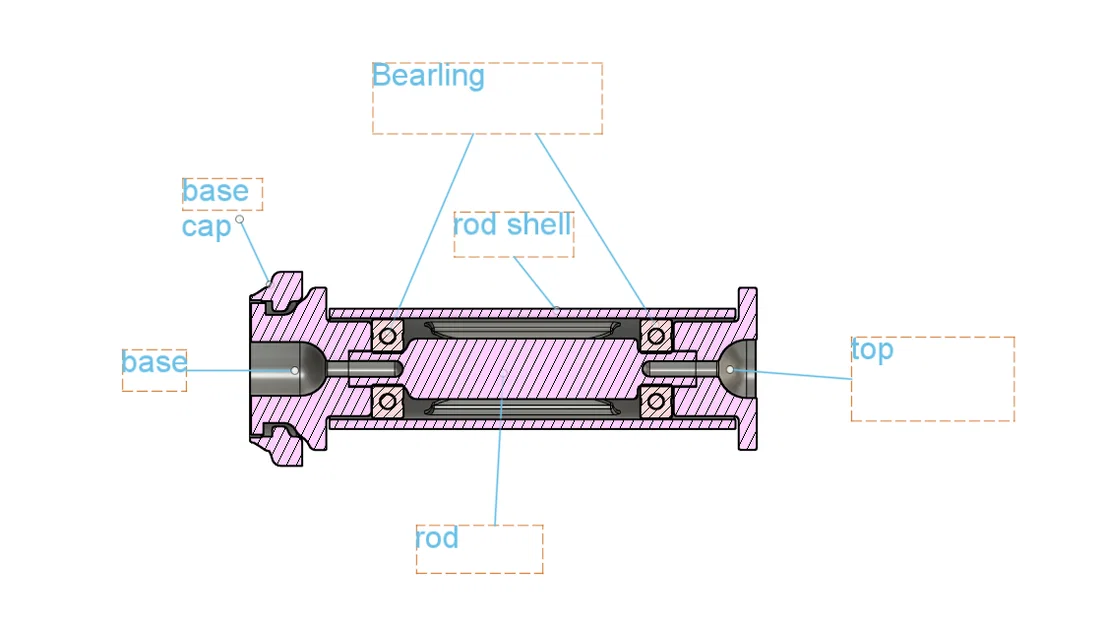

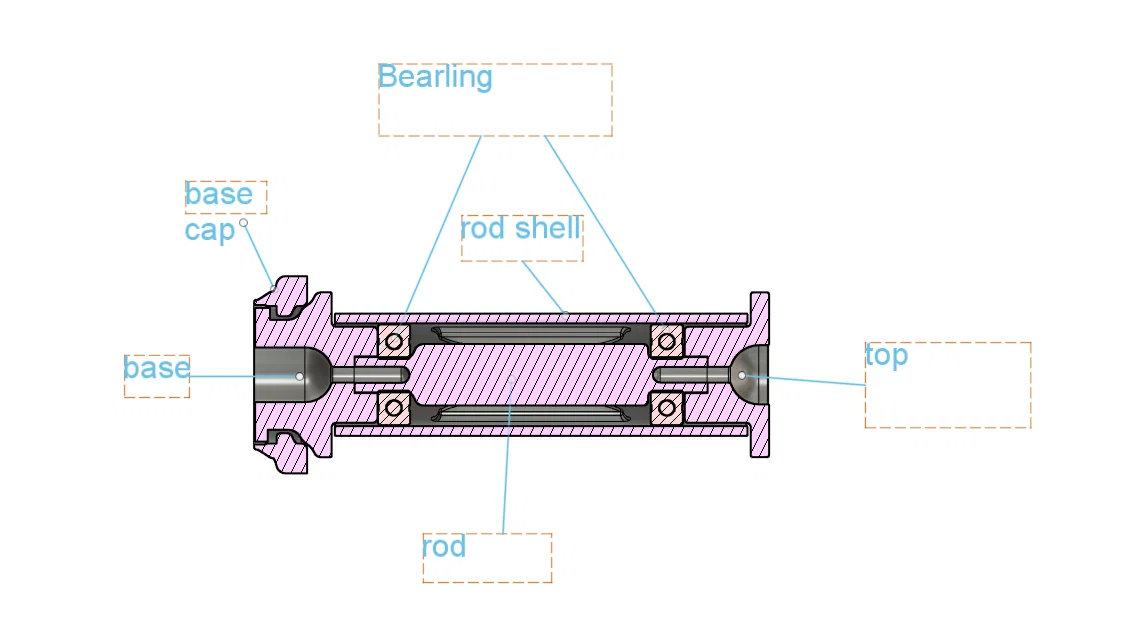

Bạn cần 2 ốc lục giác M4 14mm. 2 vòng bi 608zz (8x22x7) nếu bạn muốn dùng ổ bi, nhưng không bắt buộc.

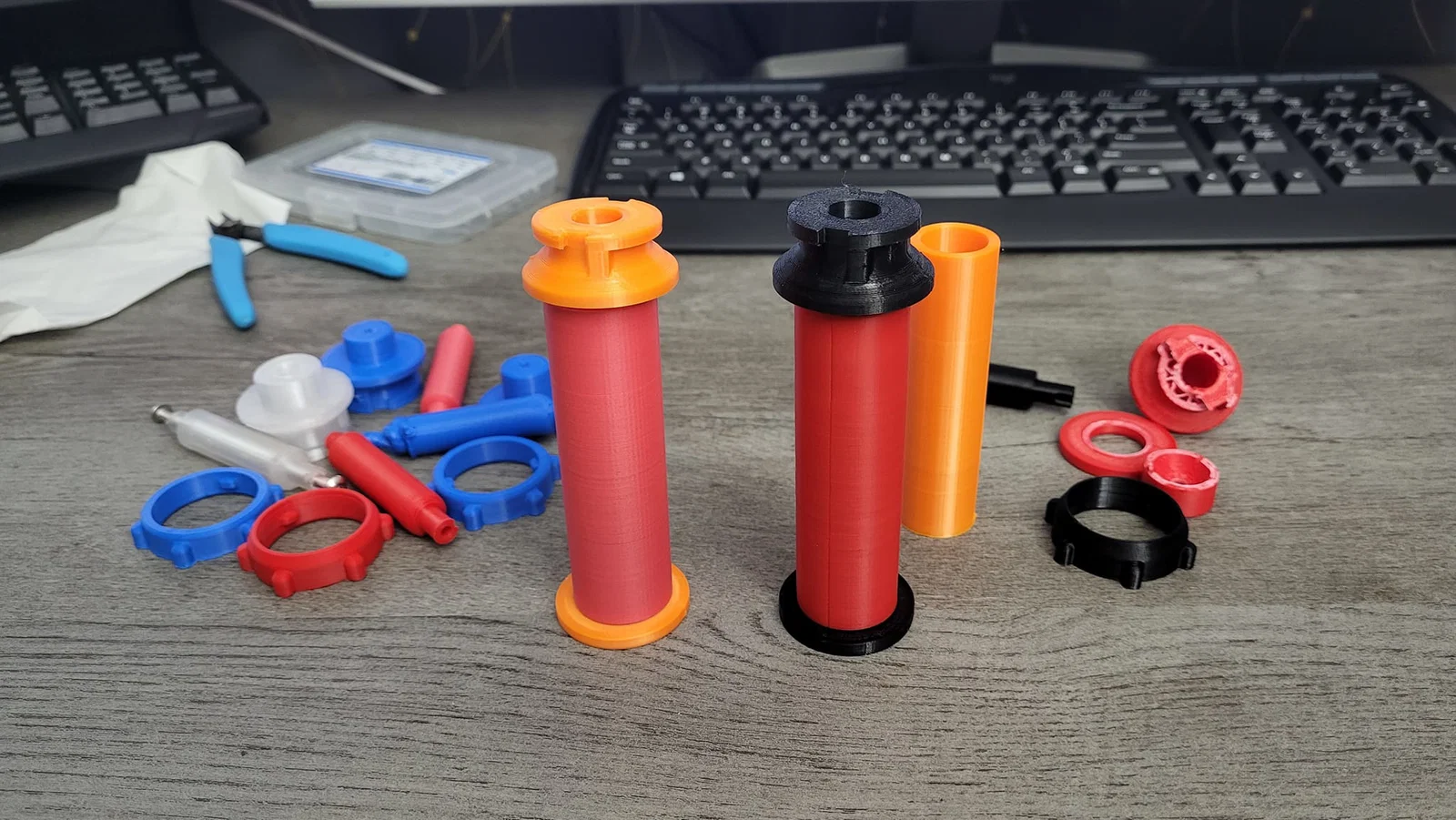

Mình muốn tạo ra một thứ gì đó giống như giá đỡ sợi nhựa thông thường. Mình đã mất nhiều giờ để thiết kế và thử nghiệm. Việc tìm ra độ hở chính xác cho các khớp nối và con lăn khá khó khăn. Vỏ con lăn xoay tự do quanh trục, tạo ra lực ma sát vừa đủ để giữ sợi nhựa không bị xả ra quá đà nhưng cũng không gây tiếng ồn.

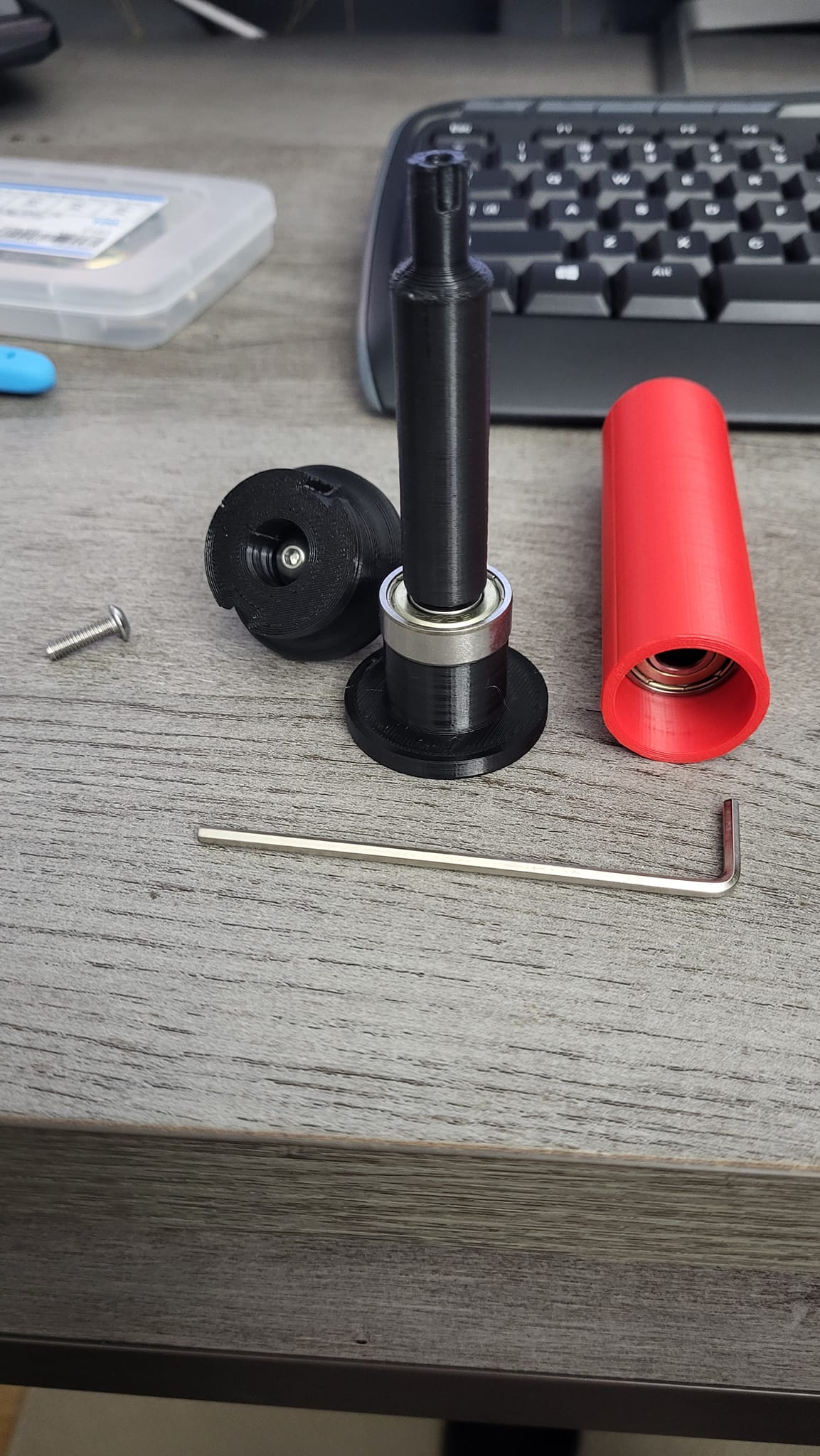

Việc lắp ráp hơi khó một chút, bạn cần vặn ốc M4 qua đế, nắp và cả hai bên của trục. Cần dùng một chút lực để hoàn thành.

Sản phẩm dùng tốt với PLA, nhưng nếu muốn dùng lâu dài, hãy in bằng PETG, ABS, PC, Carbon fiber, v.v.

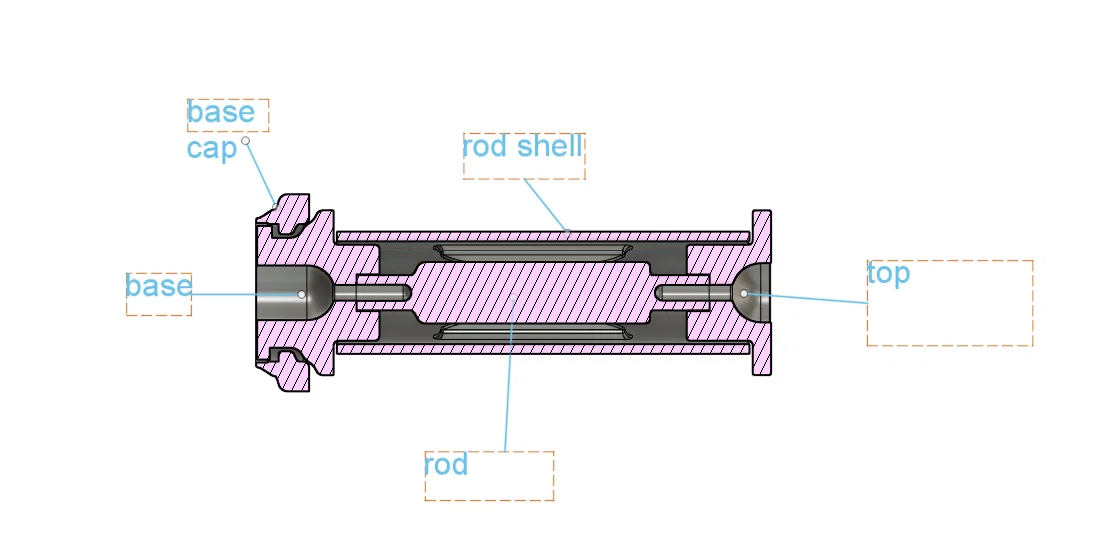

Nếu không có vòng bi, bạn cũng không cần lo lắng. Không dùng vòng bi vẫn hoạt động tốt như khi có vòng bi.

Mình gợi ý in 3 phần như hình: Không cần support, nhưng bạn cần thêm brim cho lần in thứ hai và thứ ba. Phần thứ ba hơi khó in, có thể sẽ bị lỗi, hãy thử in với tốc độ từ 40mm đến 50mm.

Nếu có câu hỏi hay vấn đề gì, cứ để lại bình luận nhé, mình sẽ cố gắng hỗ trợ mọi người hết mức có thể. Chúc mọi người in ấn vui vẻ!
