Bộ DJI O3 FPV cho RC Car (FreeCAD) (cập nhật)

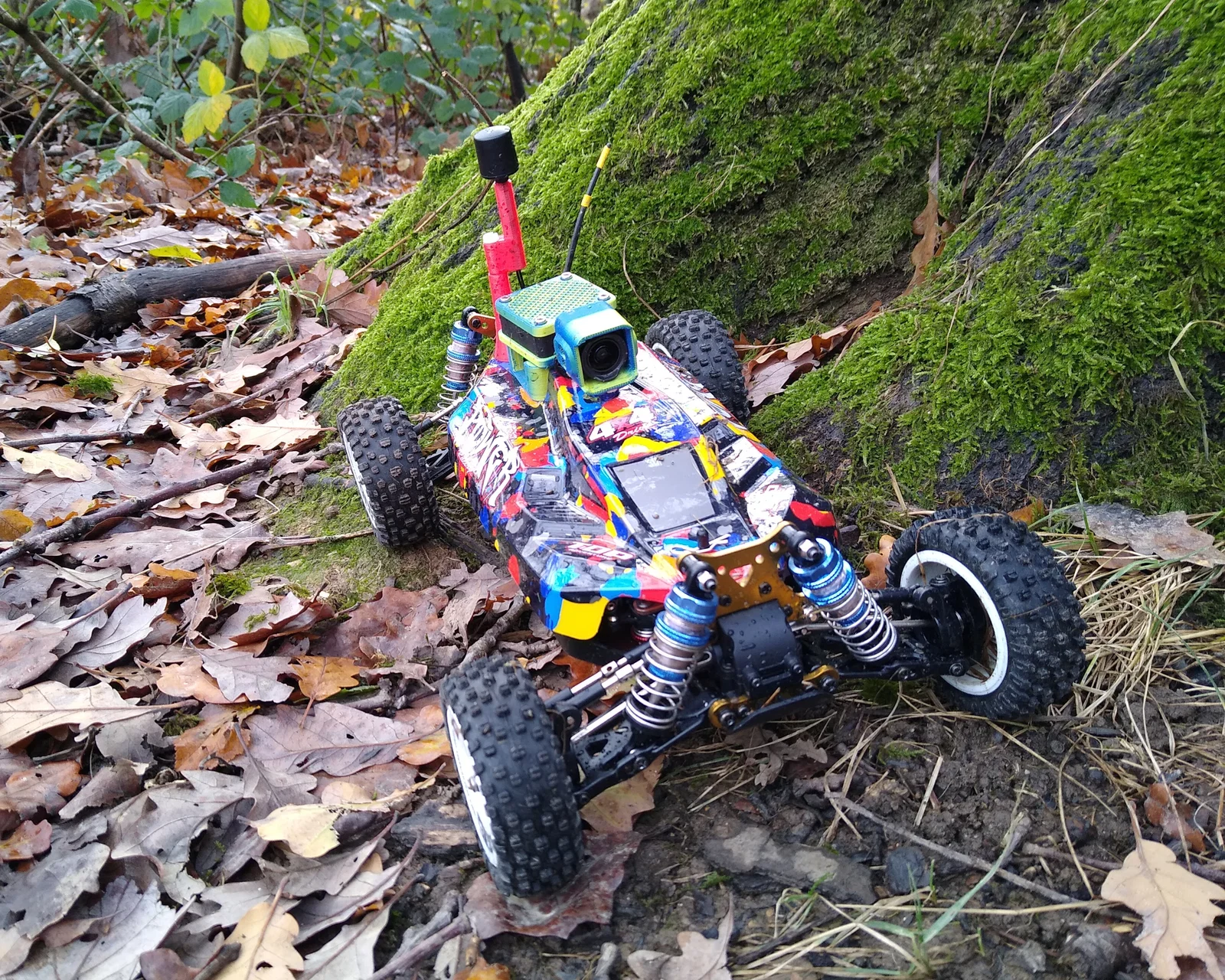

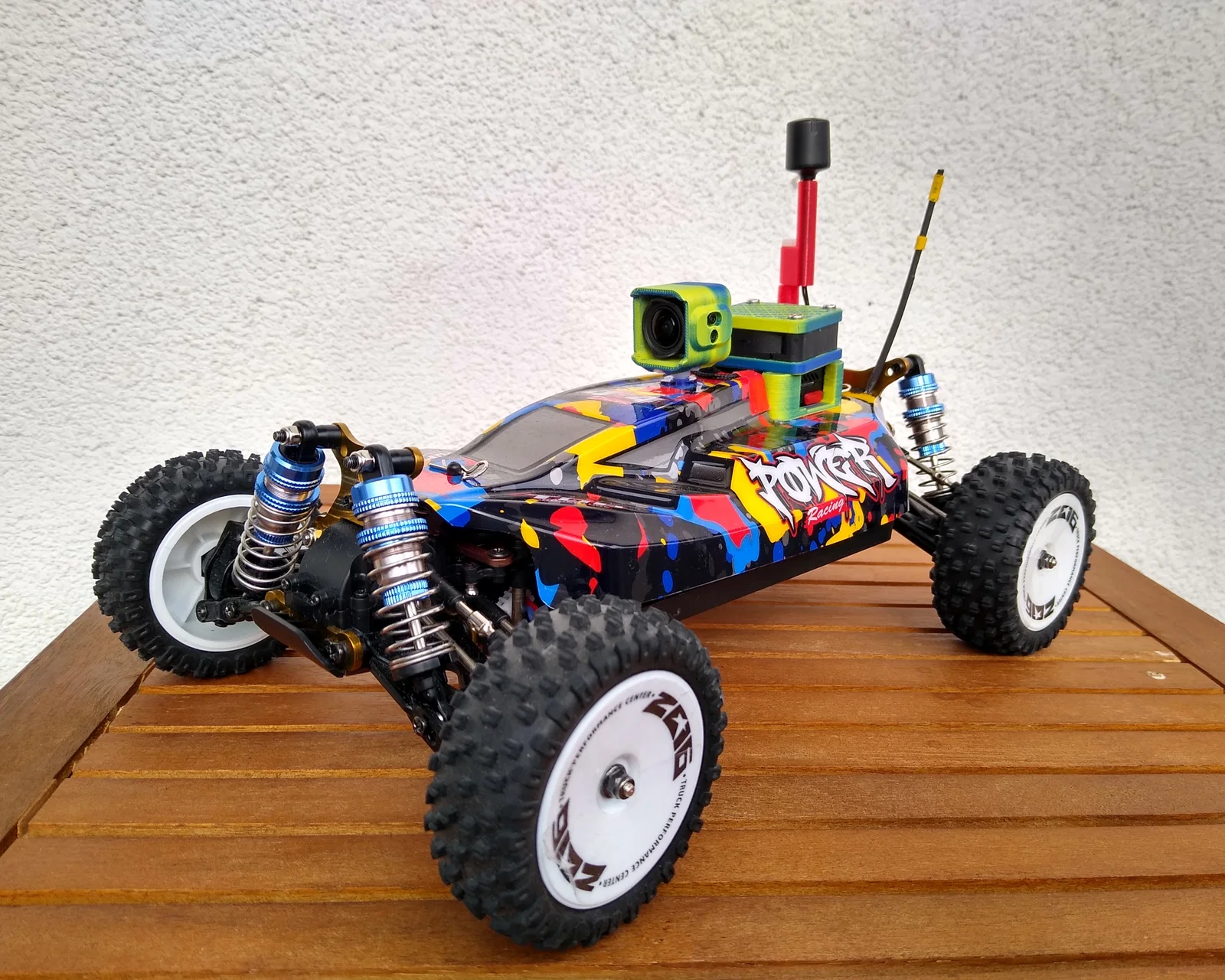

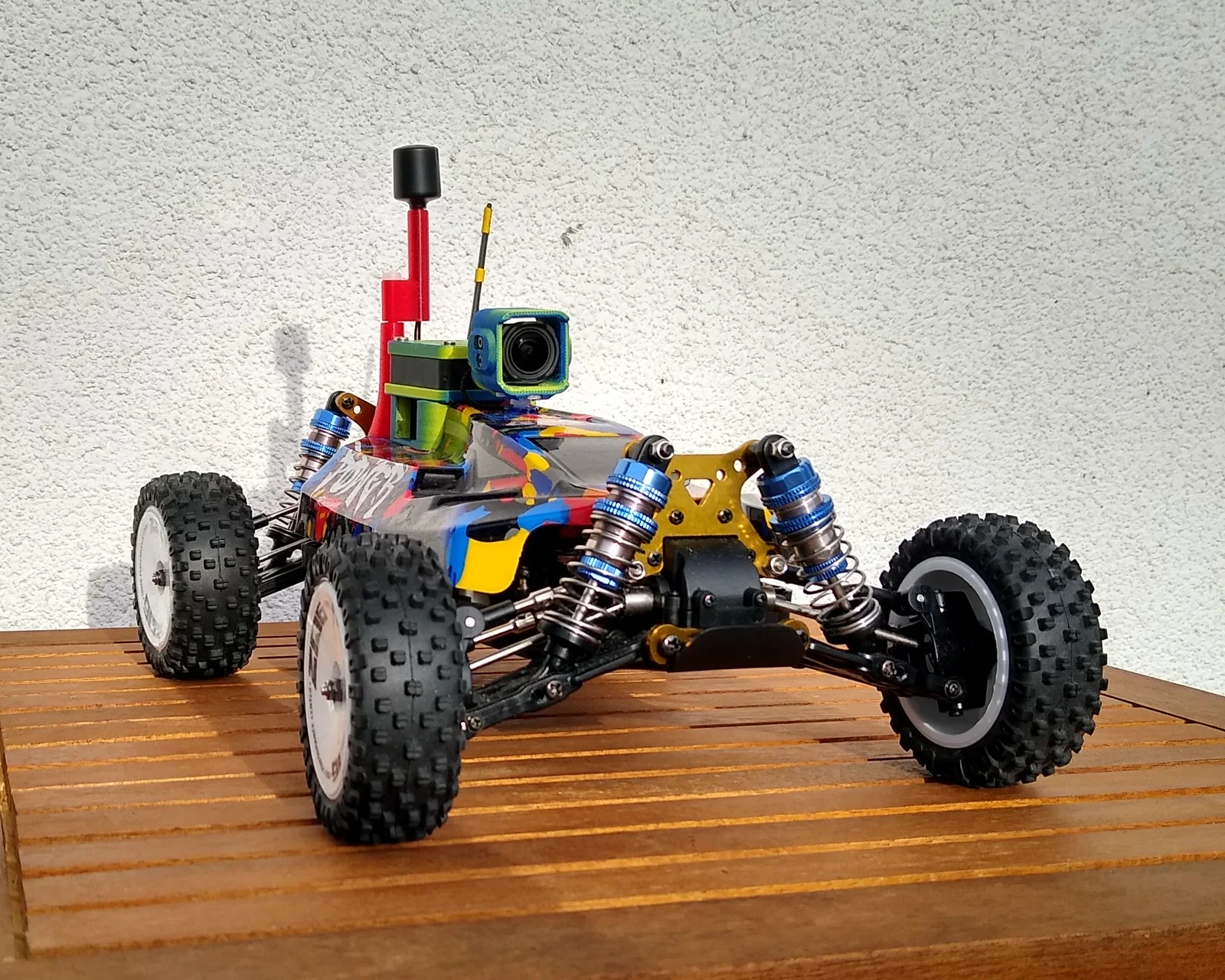

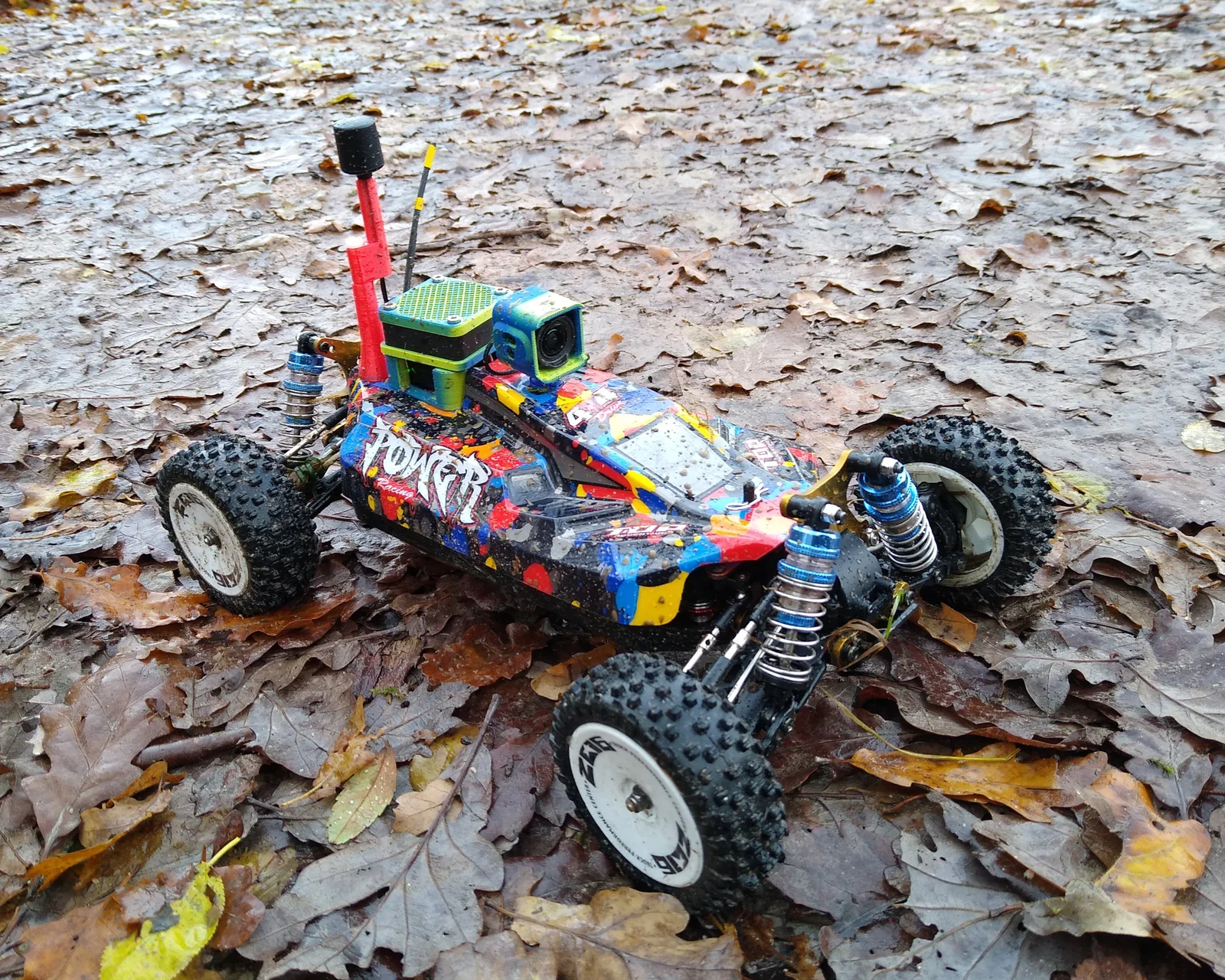

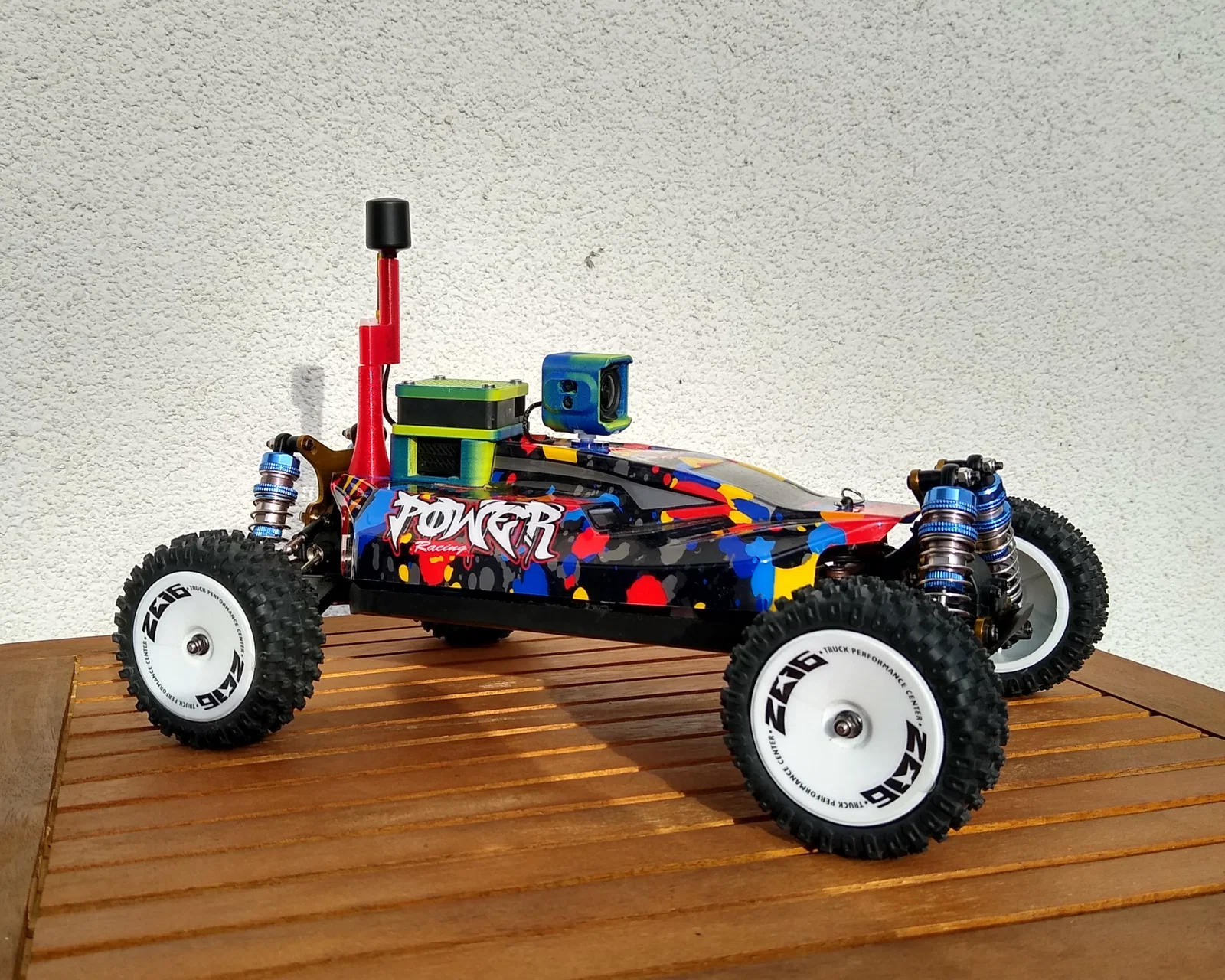

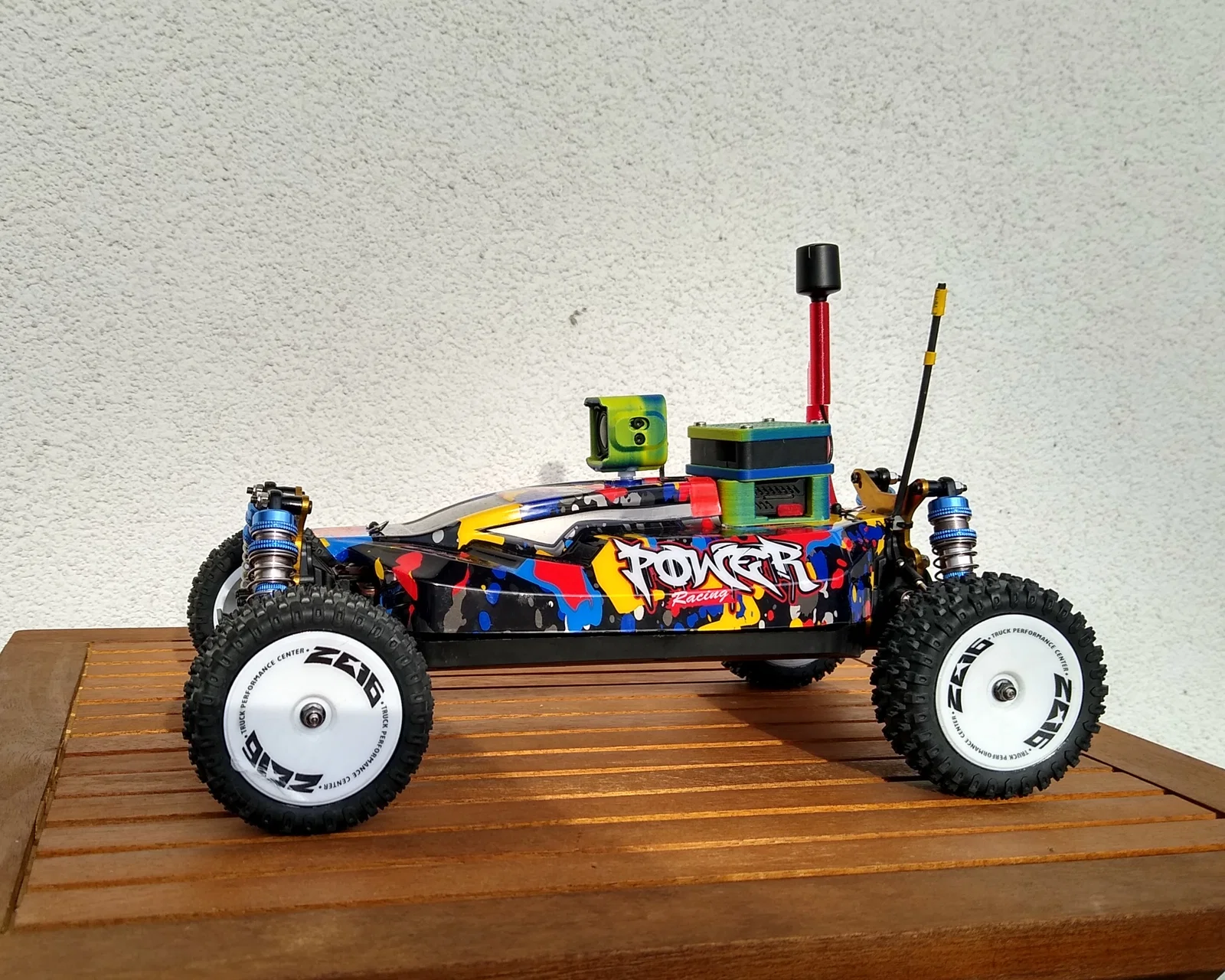

Để bắt đầu chơi FPV car, mình chọn con WLToys 124007 1:12 buggy nhỏ gọn, giá rẻ mà bền, chạy cũng đủ nhanh…

Phần case cho camera O3 được thiết kế để gắn lên trên một servo 9g tiêu chuẩn. Servo này nối vào kênh lái để quay pan.

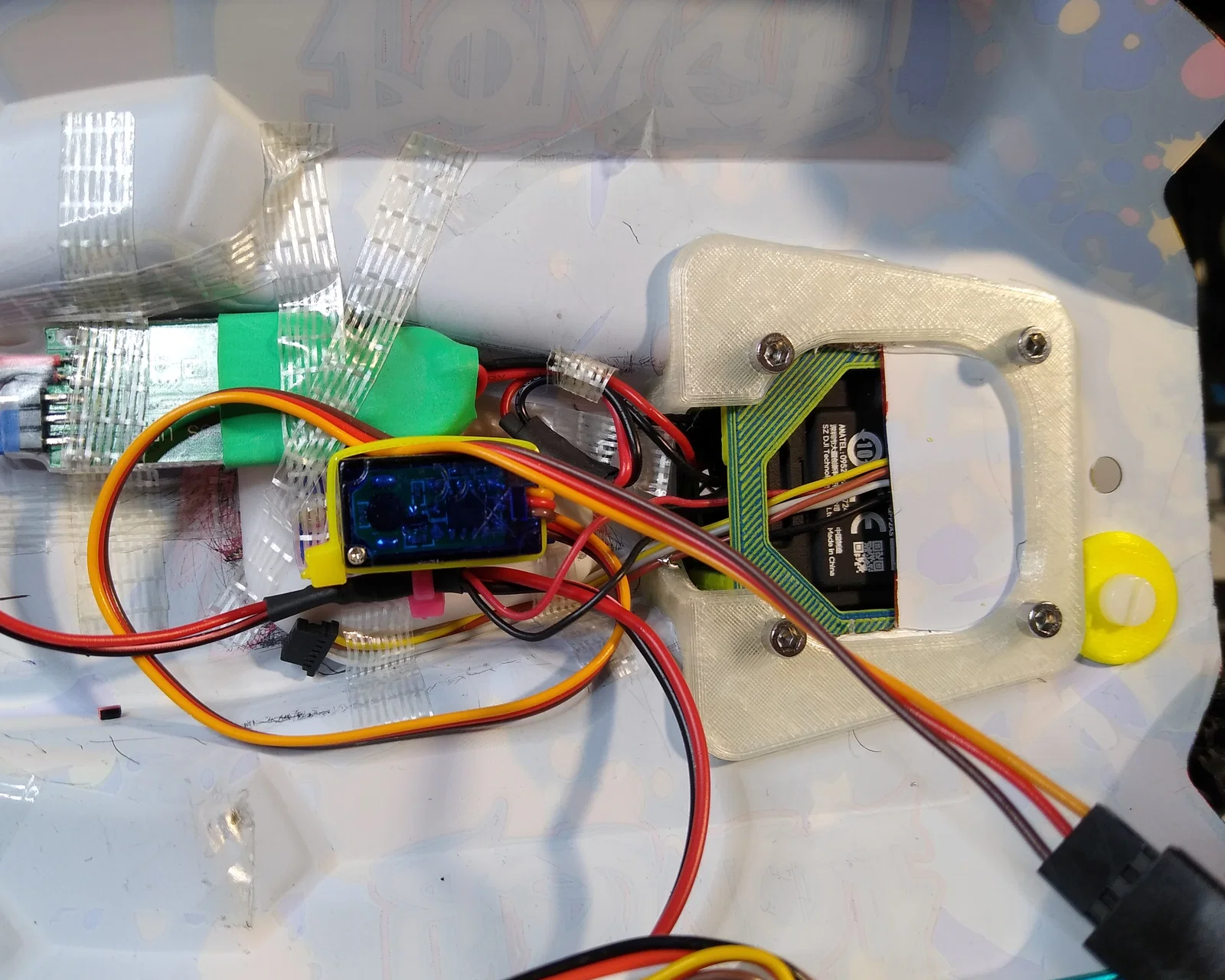

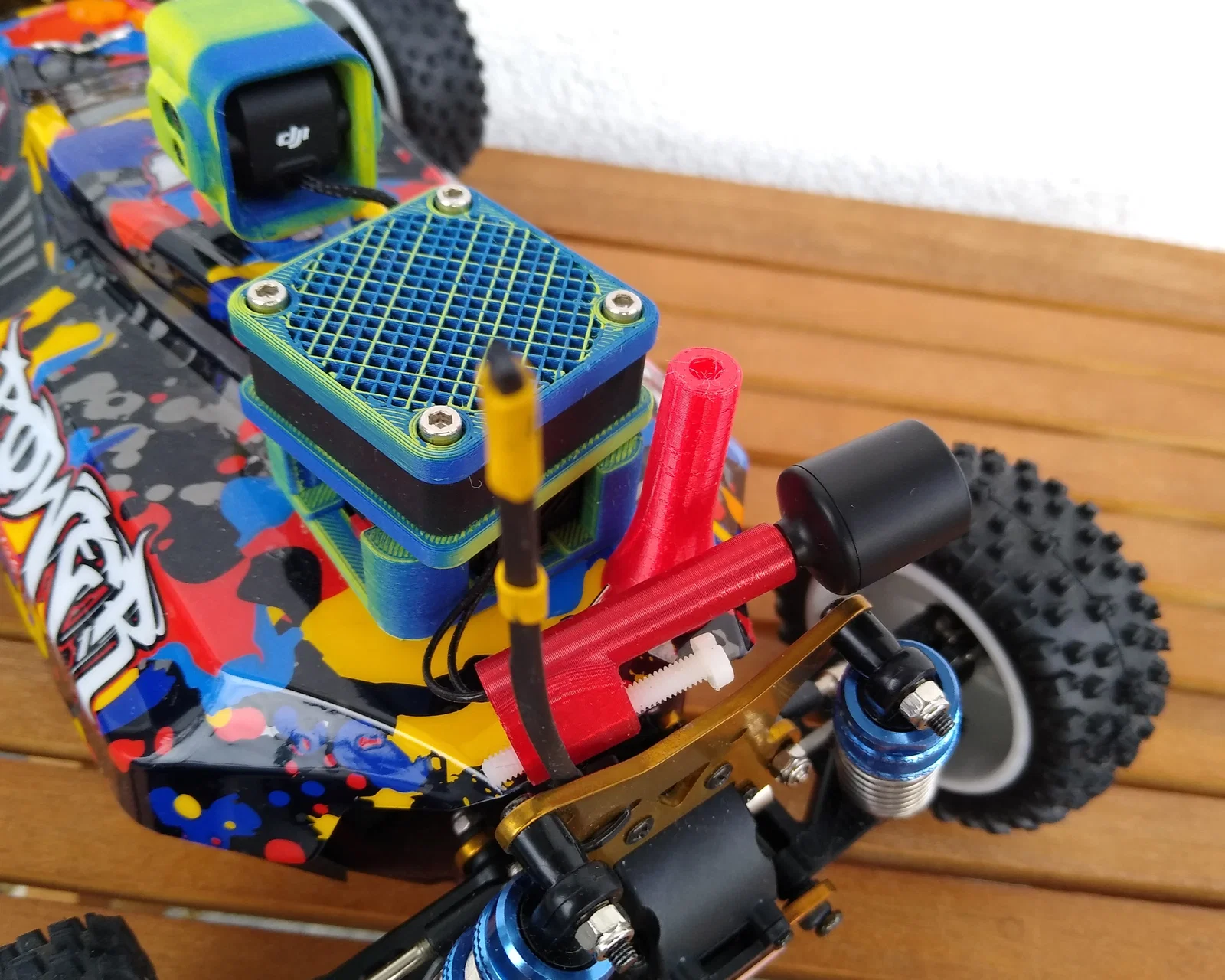

Phần case cho air unit được bắt ốc vào counterplate, miếng này nằm vừa bên trong vỏ (cắt chỉnh cho vừa) của xe. Có gắn thêm quạt 40 mm đặt phía trên với một riser để tăng lưu lượng gió. Lưới quạt có kèm một object STL “MOD” để lộ phần grid infill khi in.

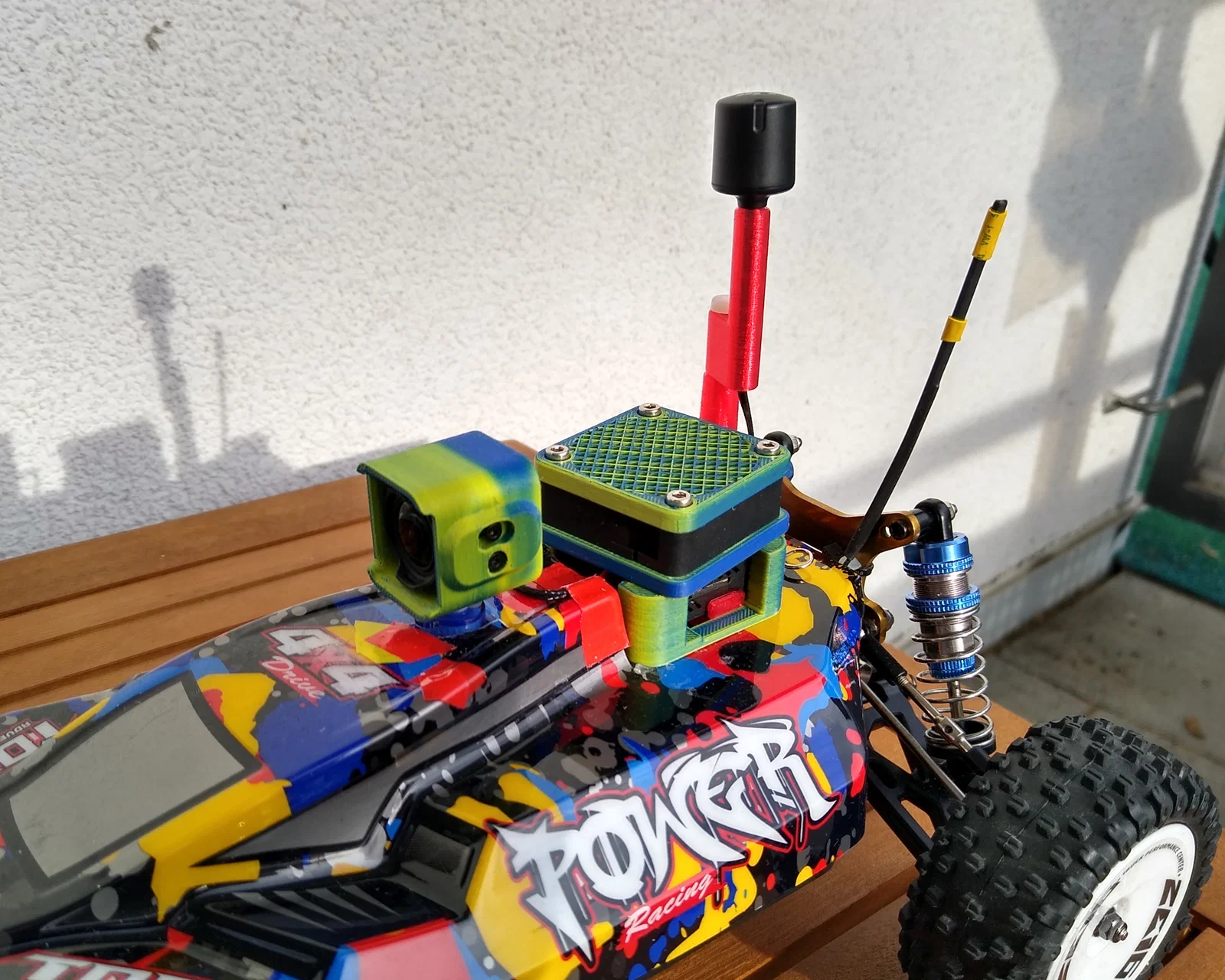

Mình làm trụ anten (antenna mast) dạng 2 phần (cố định bằng ốc nylon 4x30 mm) để có thể tháo rời cho dễ mang đi.

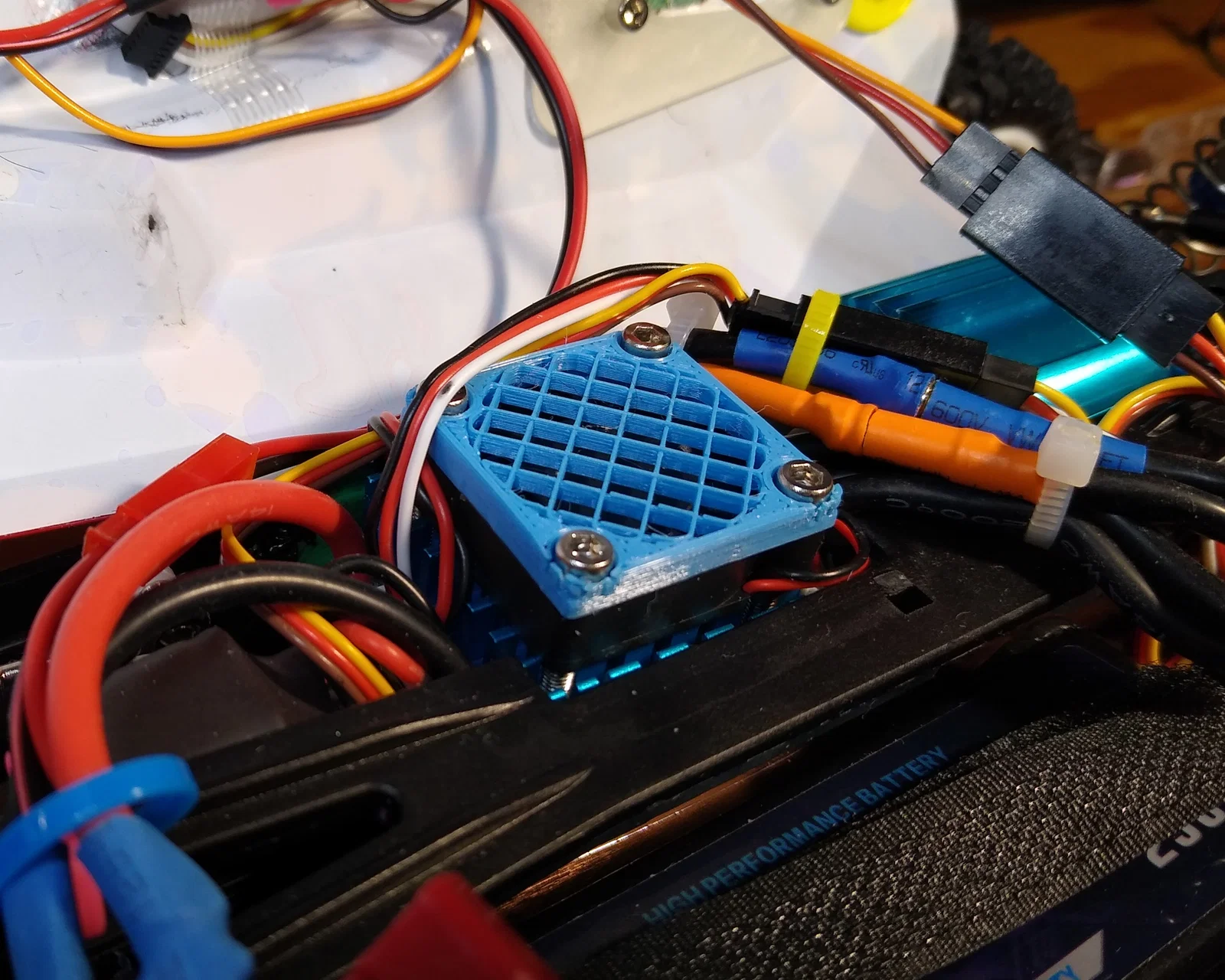

Với counterplate và antenna mast mình có kèm các mẫu thay thế (màu vàng trong ảnh chụp). Mình cũng kèm thêm một lưới 30 nn cho quạt ESC, giúp tránh dây cáp che/đụng vào quạt.

Printing

Tất cả các phần hiển thị màu xanh được in bằng PLA. Mình dùng filament hai màu cho nhìn đẹp. Trụ anten (màu đỏ) in bằng TPU. Chi tiết thêm xem các file 3mf đính kèm.

Additional Parts

• một vài ốc M3
• servo 9g
• dây splitter cho servo
• keo (dán case camera lên tay servo; ngàm/giá giữ servo; counterplate)

Video from the first FPV ride

UPDATE

2023/12/27 — Đã cập nhật fan riser để airflow tốt hơn.
