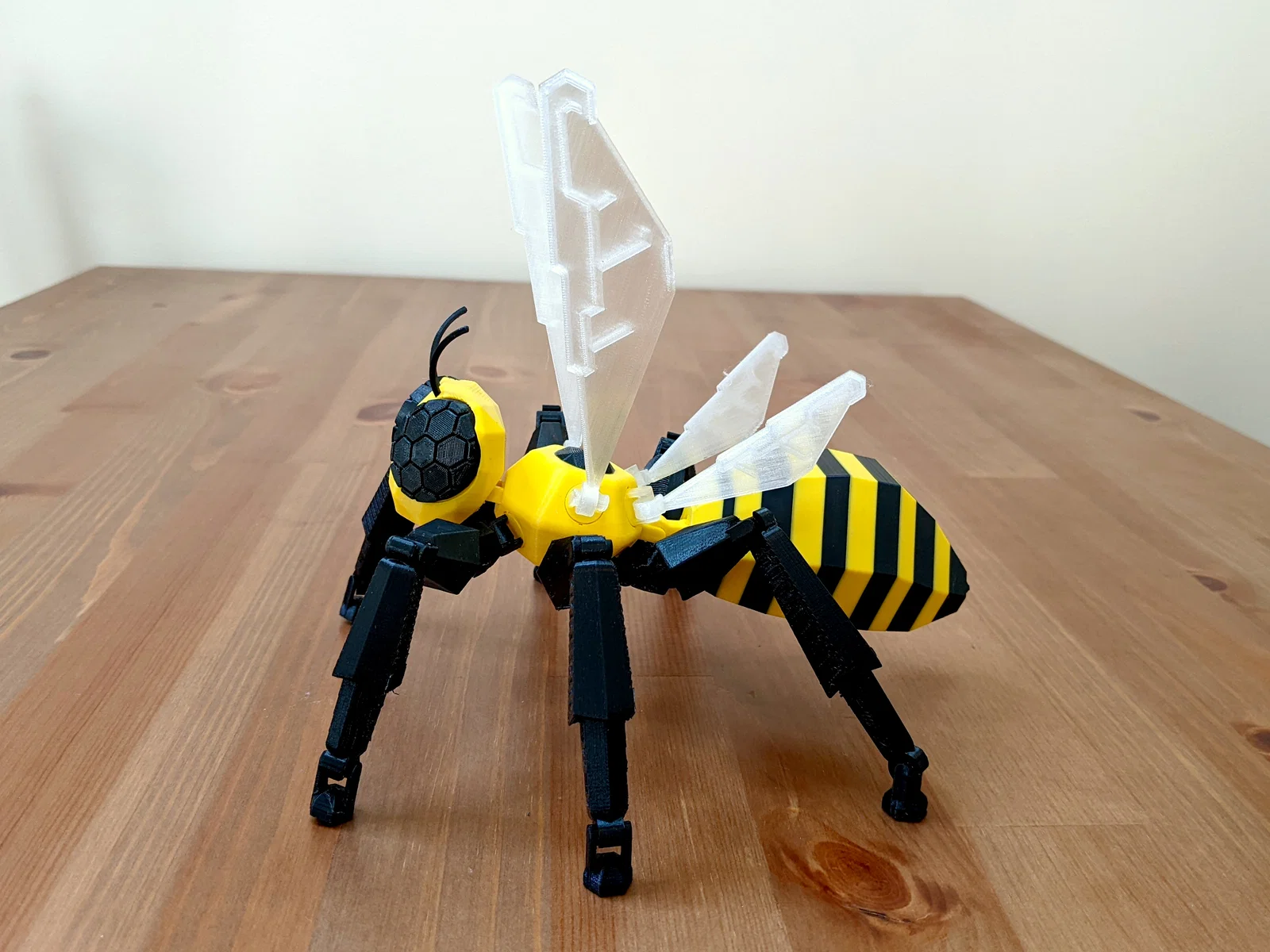

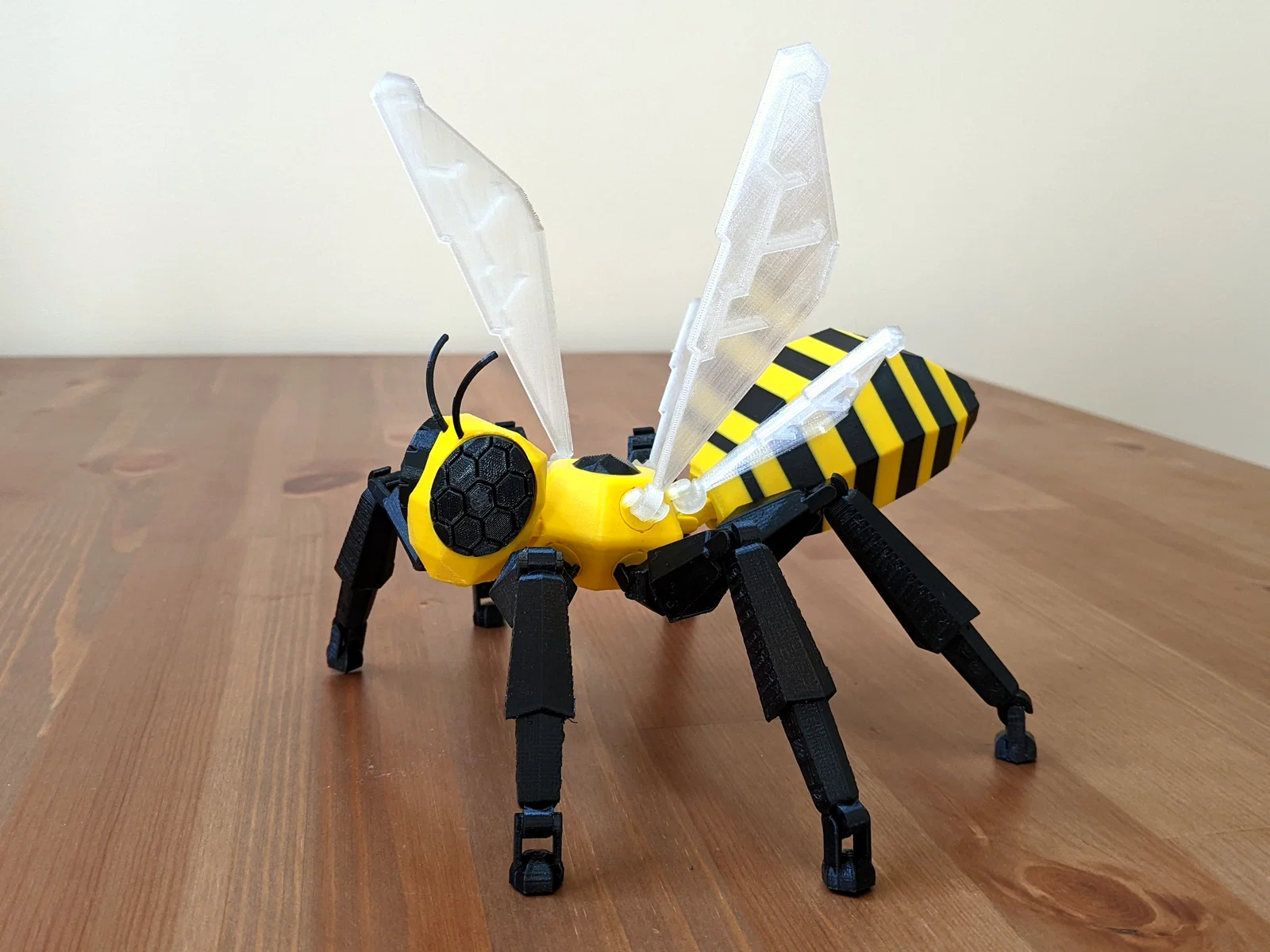

Ong “Hexagons are Best-a-gons” 30 khớp chuyển động (v 1.1)

Thể hiện tình yêu với hình lục giác và loài ong bằng chú ong thợ chăm chỉ này. Một “bạn đồng hành” quá hợp để đặt trên bàn làm việc, vừa chứng minh “hexagons are best-a-gons” vừa đảm bảo làm bạn thấy rộn ràng hẳn lên! Dù chú ong giúp bạn có thêm động lực làm việc hay khiến bạn… ngồi đếm hoài mấy cái lục giác trên người nó, kiểu gì góc làm việc của bạn cũng vui hơn.

Mẫu này được in bằng PLA+, và cũng nên in ổn với PETG. PLA thuần có thể hơi giòn khi dùng cho bản in này.

Getting the Proper Fit

Mẫu này được thiết kế với dung sai (tolerances) chi tiết nhỏ để các mảnh khớp vào nhau khít, tạo dáng mà vẫn giữ được tư thế. Tất cả các connecting rods trong mẫu đều được thiết kế với bán kính 2 mm, và tất cả các “claws” đều có bán kính trong 2.1 mm, ngoại trừ phần cánh (wings) có độ khít hơn với bán kính 2.05 mm.

Vì mỗi máy in và mỗi loại filament đều khác nhau, bạn nên bắt đầu bằng cách chỉ in thử dual_claw_connector.stl, rod_connector.stl, và một chiếc cánh từ small_wings.stl bằng (các) filament phù hợp. Test độ khít giữa dual claw connector và rod connector. Khuyến nghị đeo kính bảo hộ ở bước này vì nếu độ khít không đúng, chi tiết có thể bật/snap bất ngờ. Nếu bị lỏng quá hoặc chặt quá, hãy chỉnh scale của dual_claw_connector.stl trong slicer cho phù hợp (thử tăng/giảm theo bước khoảng 2%) rồi in lại. Làm tương tự với small wing.

Khi đã biết scale phù hợp cho dual claw connector, hãy áp dụng scale đó không chỉ cho dual_claw_connector.stl khi in chính thức, mà còn cho toàn bộ các file: tất cả leg_bottom stl, leg_top.stl, head.stl, eyes.stl, và antennae.stl. Tương tự, hãy áp dụng scale đã chọn cho cánh vào cả small_wings.stl và big_wings.stl.

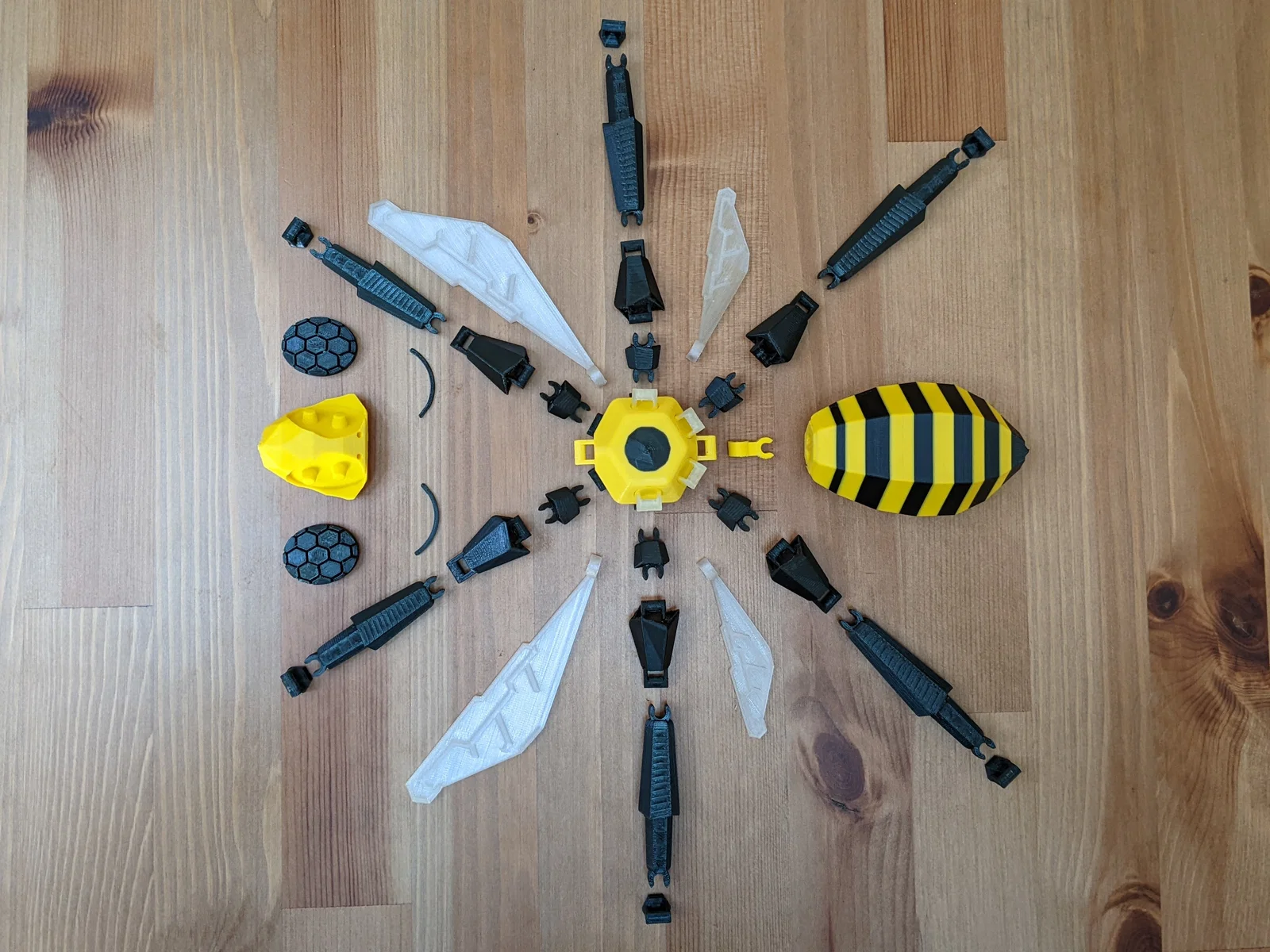

What to Print

• 1x thorax.stl
• 1x abdomen.stl
• 1x head.stl
• 1x big_wings.stl (2 mảnh)
• 1x small_wings.stl (2 mảnh)
• 1x eyes.stl (2 mảnh)
• 1x antennae (2 mảnh)
• 2x short_leg_bottom.stl
• 2x medium_leg_bottom.stl
• 2x long_leg_bottom.stl
• 6x leg_top.stl
• 6x leg_middle.stl
• 6x foot.stl
• 1x dual_claw_connector.stl
• 6x (hoặc nhiều hơn) rod_connector.stl màu chân
• 10x (hoặc nhiều hơn) rod_connector.stl màu thorax (hoặc các màu phù hợp nếu in multi-color)
• (tuỳ chọn) 1x bee_stand.stl

Printing Tips

Khuyến nghị in các chi tiết theo đúng orientation có sẵn trong file STL.

Dùng 2–3 walls và 10% infill. Infill hoặc walls quá nhiều, đặc biệt ở abdomen, có thể làm mẫu bị nặng quá khiến khó giữ pose. Mẫu minh hoạ được in với layer height 0.15mm.

Bạn có thể thích in rod_connector.stl không dùng supports và chấp nhận tỉ lệ lỗi nhỏ (khoảng 10% theo trải nghiệm của tác giả) vì supports rất khó gỡ khỏi chi tiết này. Tuy vậy, chi tiết này lại được lợi khi dùng brim 2–3 mm, có hoặc không có supports đều được. Nếu bạn thấy supports trên cánh quá khó gỡ, bạn có thể in cánh nghiêng 45 độ so với mặt bàn in, để mặt mịn (smooth side) quay xuống dưới vì thường supports dễ gỡ hơn trên bề mặt mịn. Không khuyến nghị in cánh nằm ngang trên bed vì có thể làm phần claws của cánh rất dễ gãy, nhất là do dung sai của cánh đang “tight” hơn.

Có vài chỗ khác bạn có thể muốn BLOCK SUPPORTS như: các lỗ dưới đáy mắt (để gắn connecting pins), bên trong socket của leg_middle.stl (nhưng không phải ở mặt đáy của nó), và các ANTENNAE HOLES trên head.stl vì supports ở mấy chỗ này khó gỡ, trong khi không có supports thì tỉ lệ in hỏng cũng không tăng nhiều. Tin đi, tác giả đã trải nghiệm thật rồi: gỡ supports trong lỗ antennae vừa không vui vừa không dễ, mà supports cũng chẳng giúp quá nhiều cho quá trình in.

Bạn có thể “bake” các filament changes ngay trong slicer để in multi-colored. Cách này đặc biệt giúp abdomen đẹp hơn bằng cách tạo các sọc (stripes). Cũng có thể dùng để in rod_connector.stl nhiều màu nhằm che khớp nối tốt hơn.

Assembly

Khuyến nghị đeo kính bảo hộ khi lắp ráp. Dù khả năng chi tiết bật/snap bất ngờ nên thấp (và thấp hơn nhiều so với lúc test dung sai), nhưng chỉ cần một mảnh nhựa văng vào mắt là đủ gây trải nghiệm không dễ chịu.

Bắt đầu bằng cách ấn các rod connectors màu thorax vào các socket trên thorax. Có thể dùng kìm mũi nhọn (needle nose pliers) để kẹp cho chắc. (Tác giả kẹp phần connectors song song với các rods ở chỗ “connecting supports”.) Đẩy một “răng” (teeth) của rod connector về phía rãnh (notch) trong socket, rồi ấn và vặn xuống tương tự như mở nắp chống trẻ em (child-proof cap). Connector sẽ vặn vào chỗ khá dễ. Việc răng connector bị biến dạng nhẹ là bình thường và đã được tính trong thiết kế. Tiếp theo làm tương tự với các rod connectors màu chân và các mảnh leg middle.

Ấn mắt (eyes) vào eye sockets trên head. Nếu bị lỏng, bạn có thể dùng một ít keo 502 (super glue) để cố định. Gắn antennae vào antennae sockets trên head. Antennae thường sẽ vừa vì socket được thiết kế với dung sai khá “dễ chịu”… trừ khi socket bị nhét đầy support material. (Antennae được thiết kế đường kính 1.75mm, và antennae sockets có đường kính 2.1mm.) Nếu bạn khó đưa antenna vào, nhớ hướng phần antenna thẳng hơn về phía socket rồi thử lại. Nếu vẫn không vừa, hãy giảm kích thước antennae.stl trong slicer và in lại, hoặc dùng các đoạn filament ngắn làm antennae thay thế. Gắn head vào thorax trên thanh rod cố định (static rod) ở phía trên, thanh này không nằm kề các socket của rod connector.

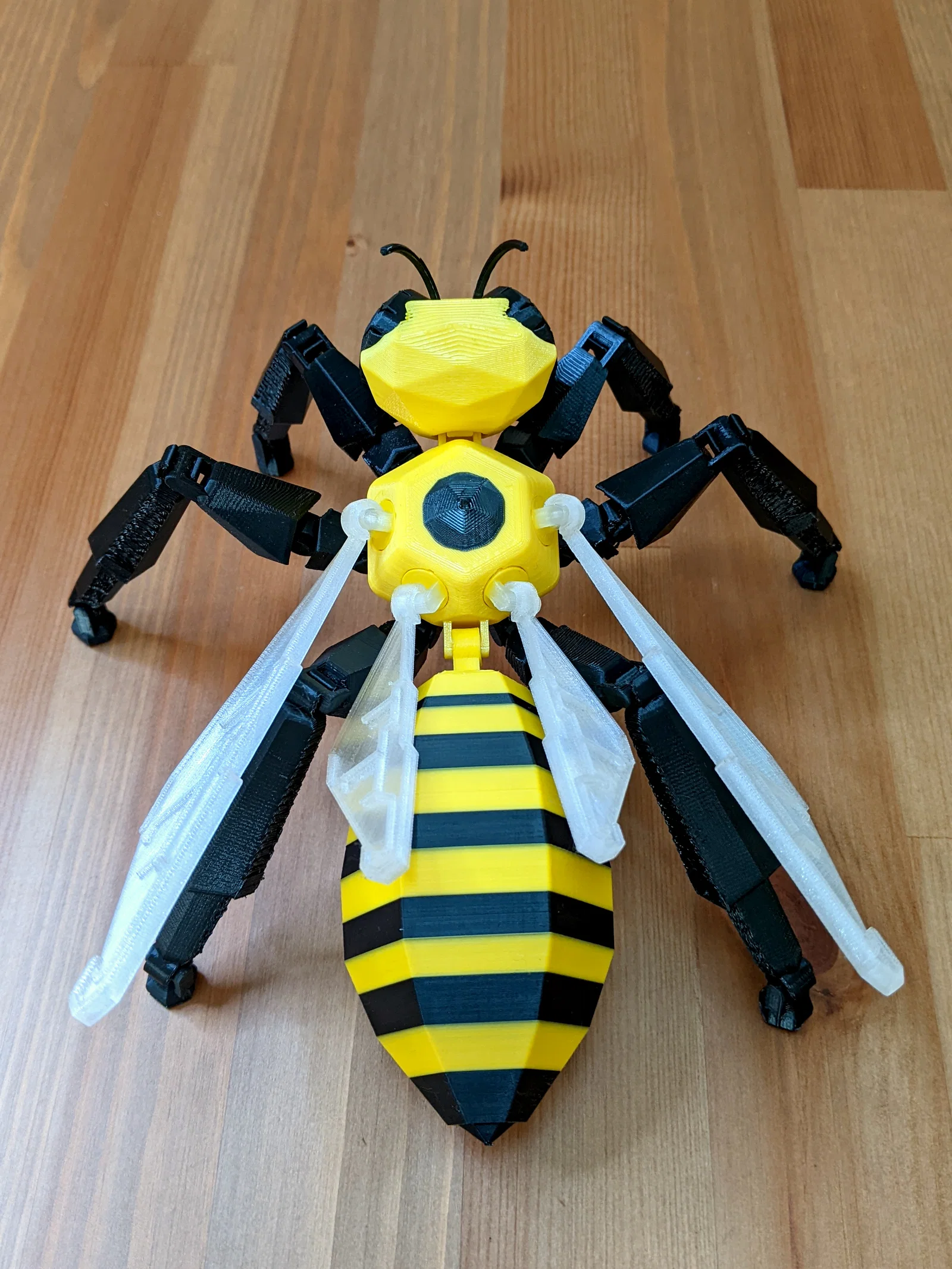

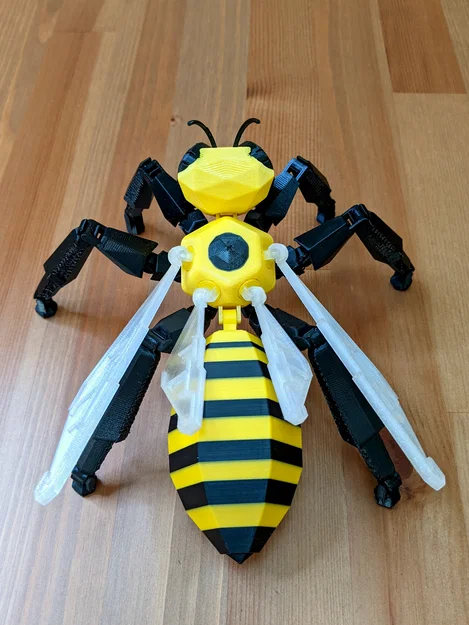

Dùng dual claw connector để gắn abdomen vào thorax thông qua rod connector đã gắn sẵn trên thorax, ở phía đối diện với head. Gắn cánh vào phía sau thorax, trong đó cặp cánh nhỏ (small wings) gắn gần abdomen hơn.

Lắp chân. Mỗi chân gồm: leg top, leg middle, (short/medium/long) leg bottom, và foot theo đúng thứ tự đó. Khuyến nghị gắn leg top với leg middle sao cho hai đầu to hơn quay vào nhau, rồi gắn leg bottom sao cho phần loe (flared part) của leg bottom hướng xuống phía foot. Khi lắp đủ sáu chân, gắn chúng vào thorax: cặp chân ngắn gần head nhất và cặp chân dài gần abdomen nhất.

Chúc bạn chơi vui với chú ong!

P.S. Nếu bạn có góp ý để cải thiện thiết kế này hoặc mẹo lắp ráp/in ấn, hãy để lại bình luận.

Update: Sau một vài góp ý ngoài đời thực (irl), tác giả đã upload thêm một cái stand cho con ong. (Để cả sáu chân chạm cùng một mặt phẳng không hề dễ.) Stand đặt vừa đẹp dưới phần thorax.
