LED-Frame cho bảng pegboard IKEA SKADIS

LED-Frame cho bảng pegboard IKEA SKADIS 🚀

⚠ Trước khi bắt đầu dự án này, bạn nhớ xem qua phiên bản mới 2.0 của thiết kế này nha!
Đây là bản cải tiến mới, modular tốt hơn và có sẵn file CAD.

---

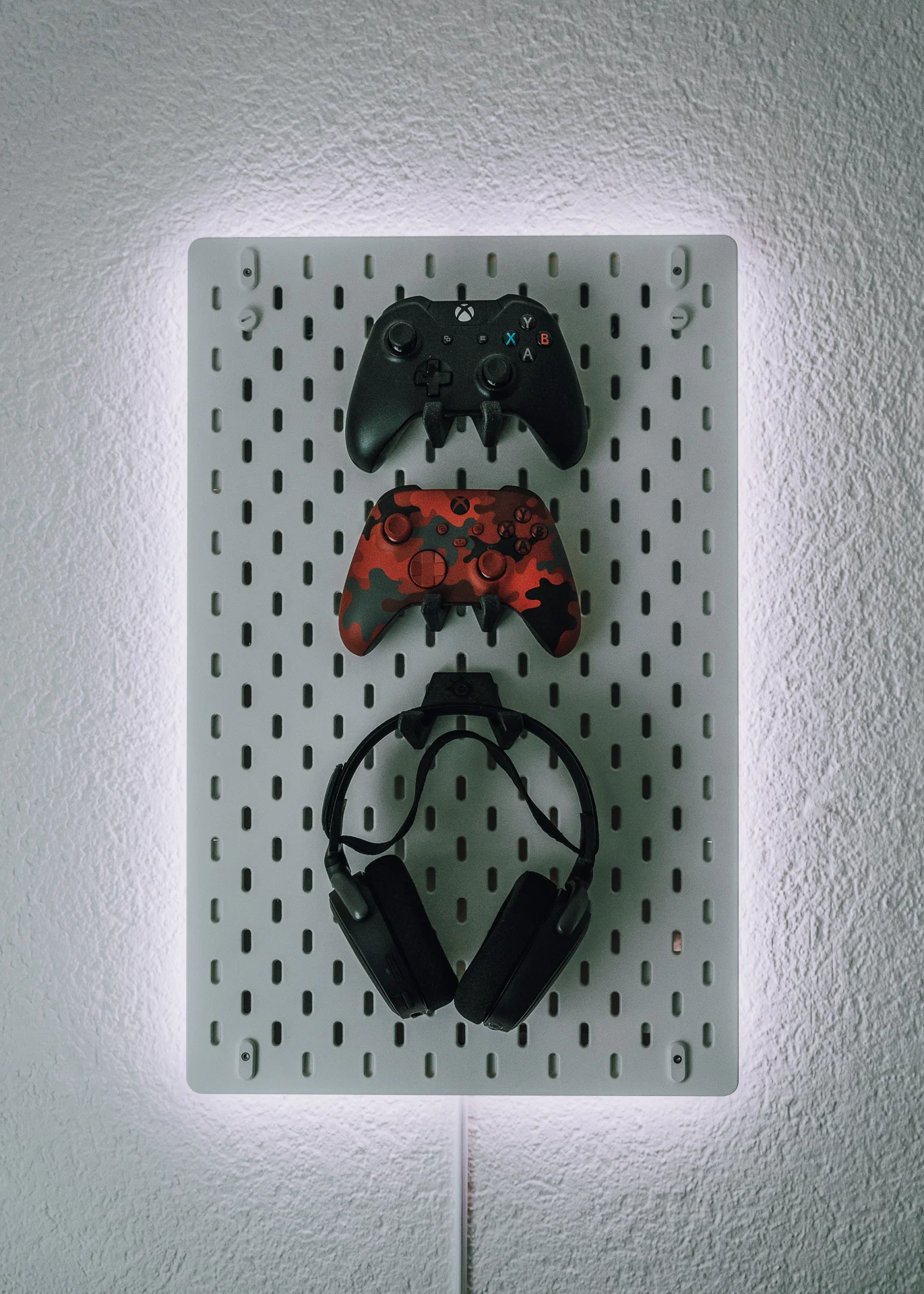

Mình chia sẻ thiết kế LED-Frame mình làm cho mấy tấm pegboard Skadis. Làm cái này cũng tốn kha khá thời gian mới xong được. ✨

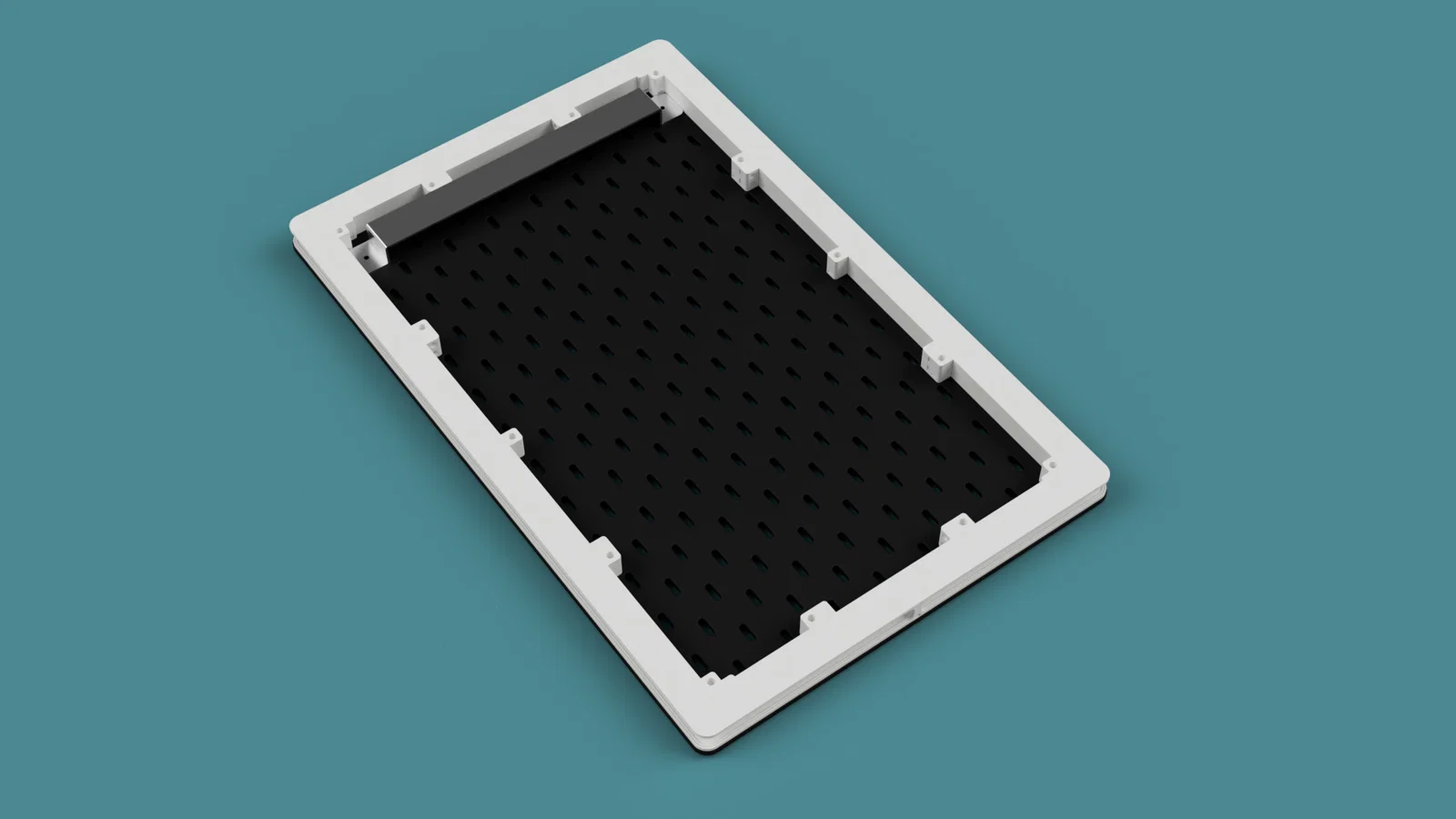

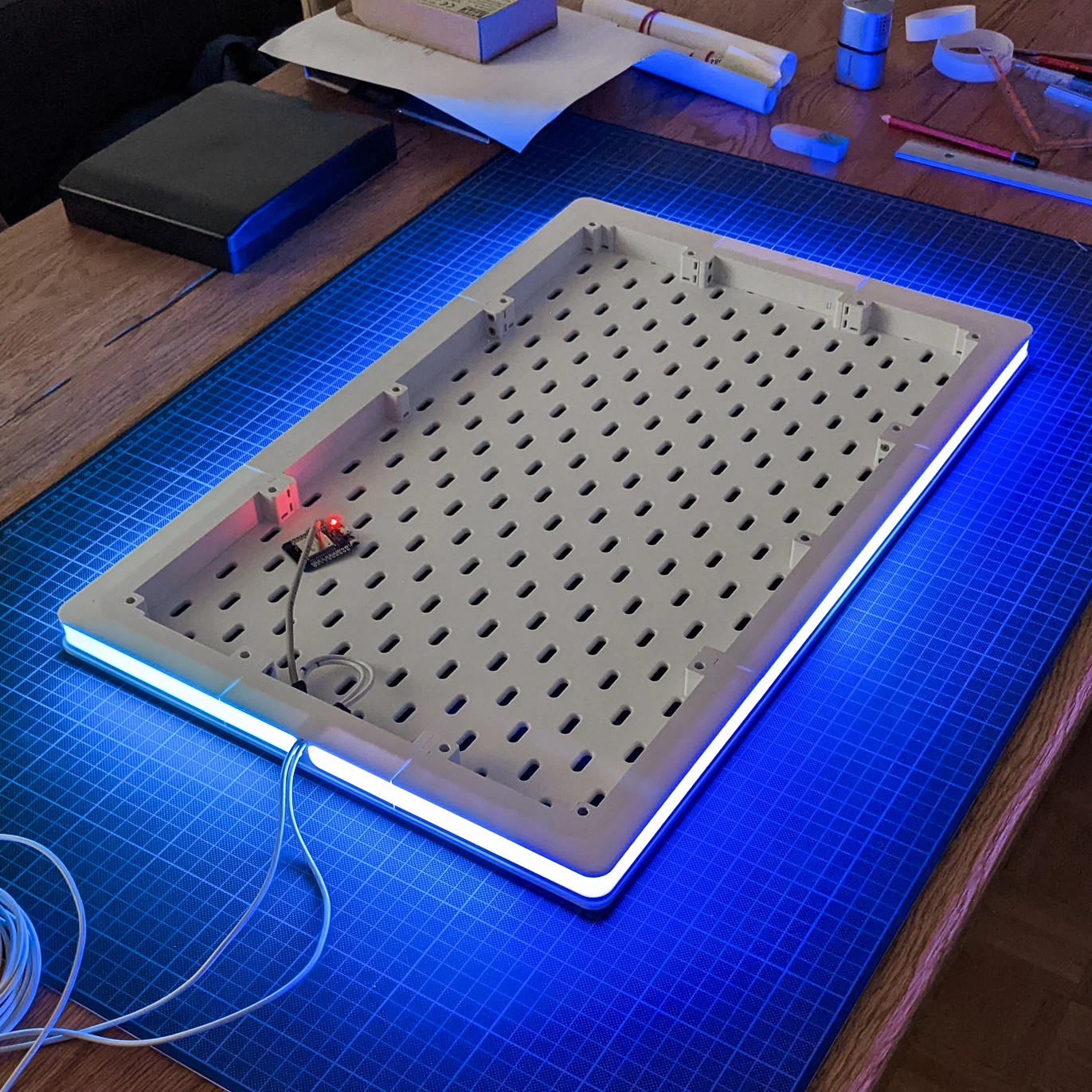

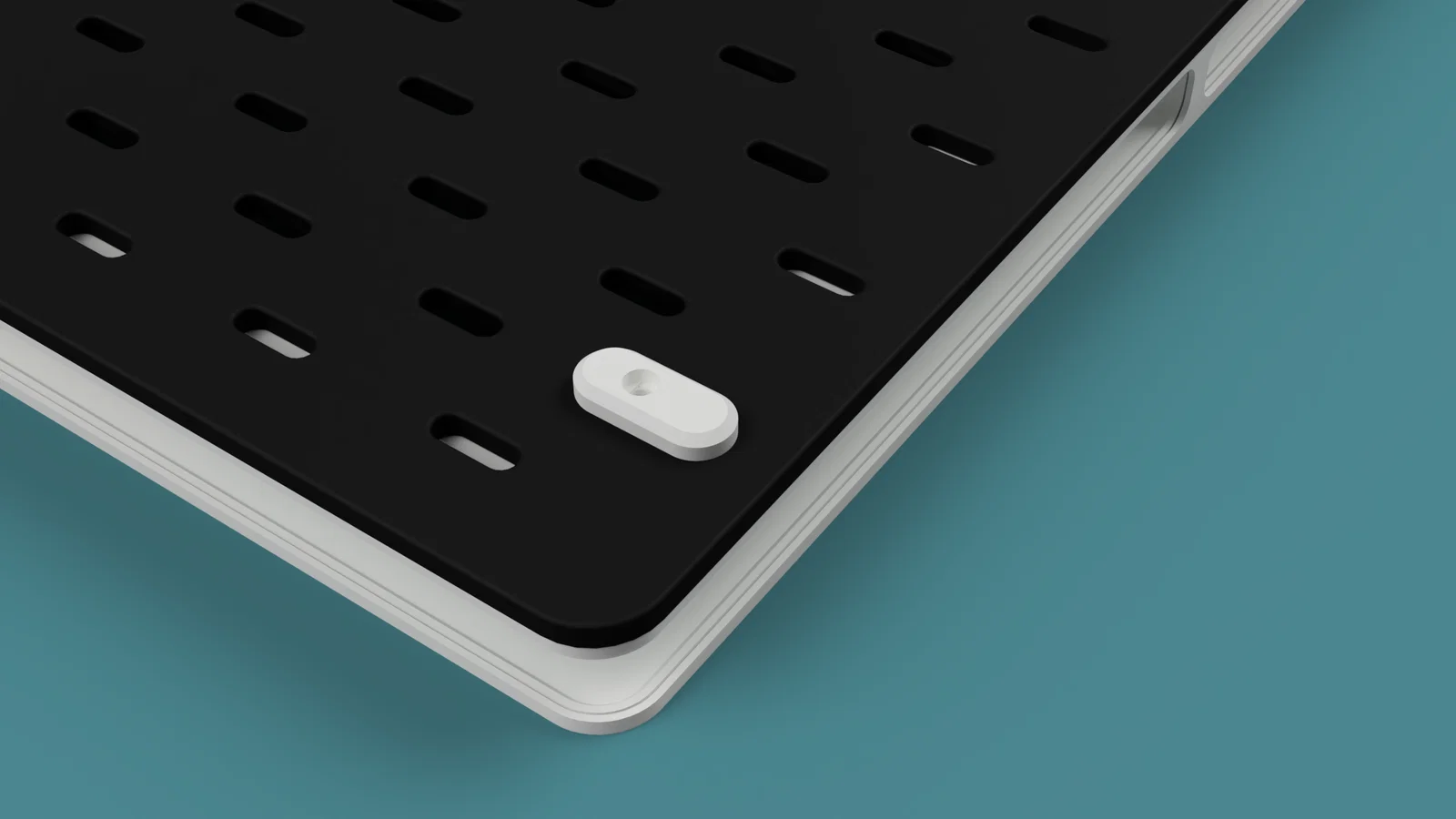

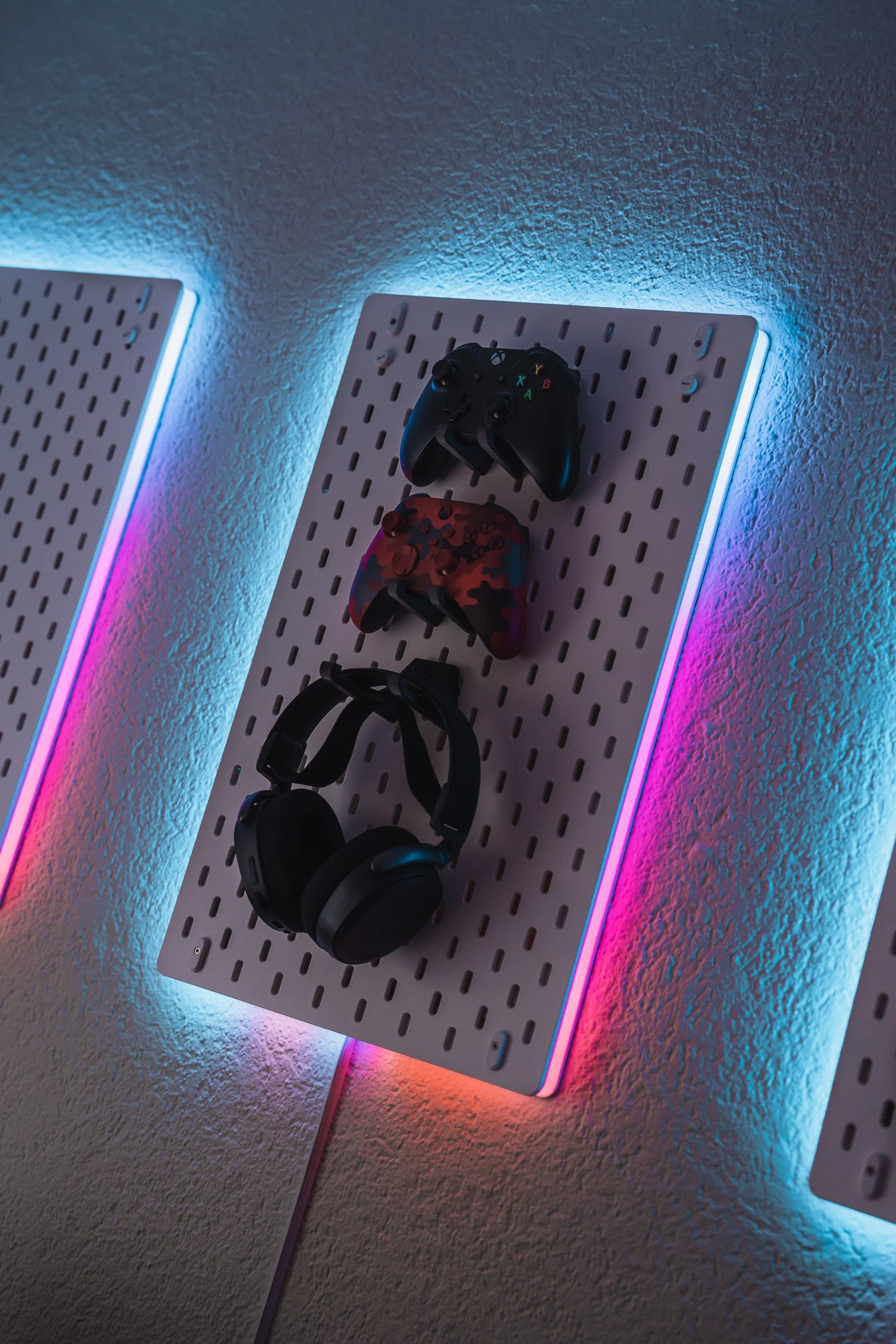

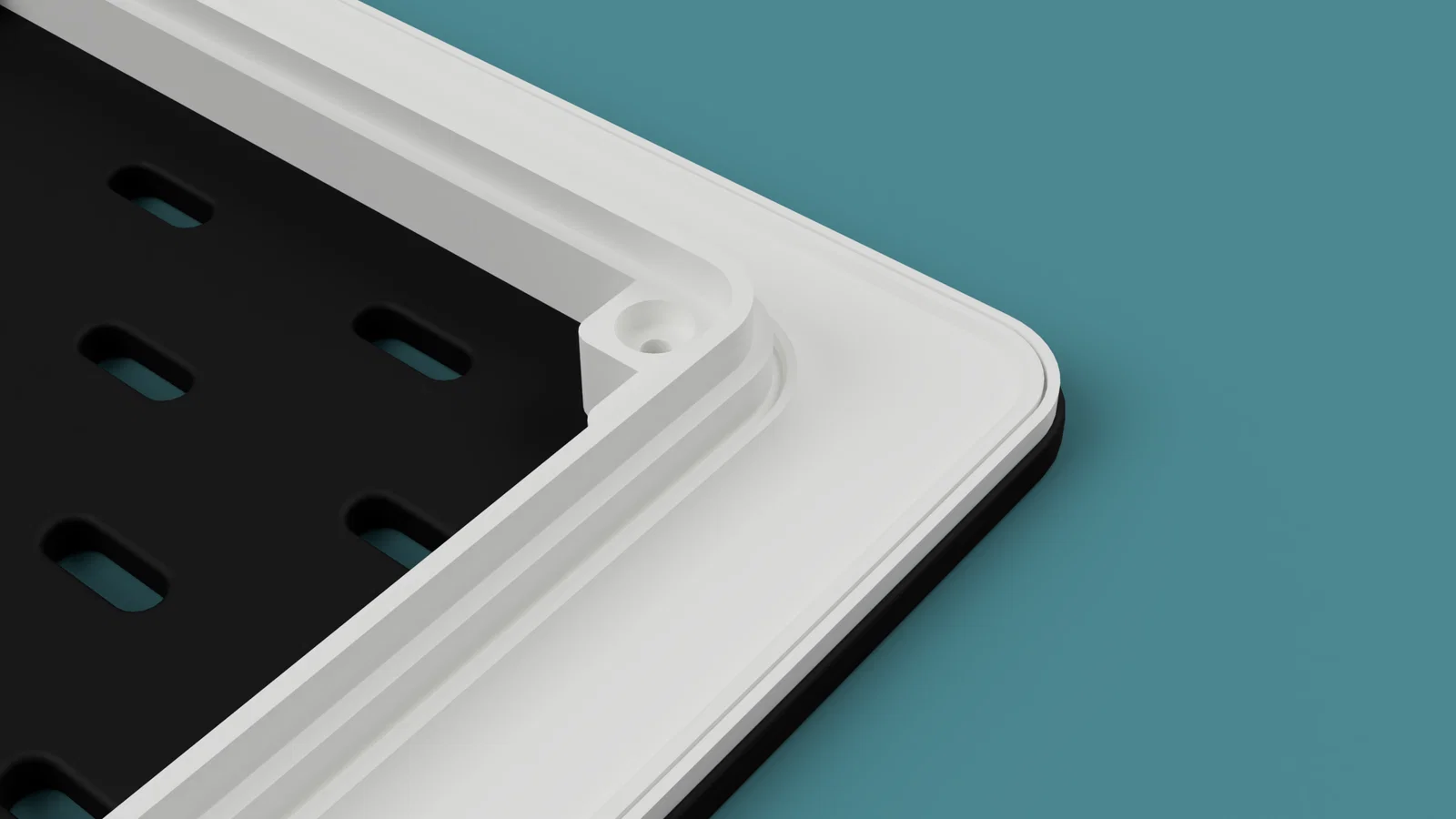

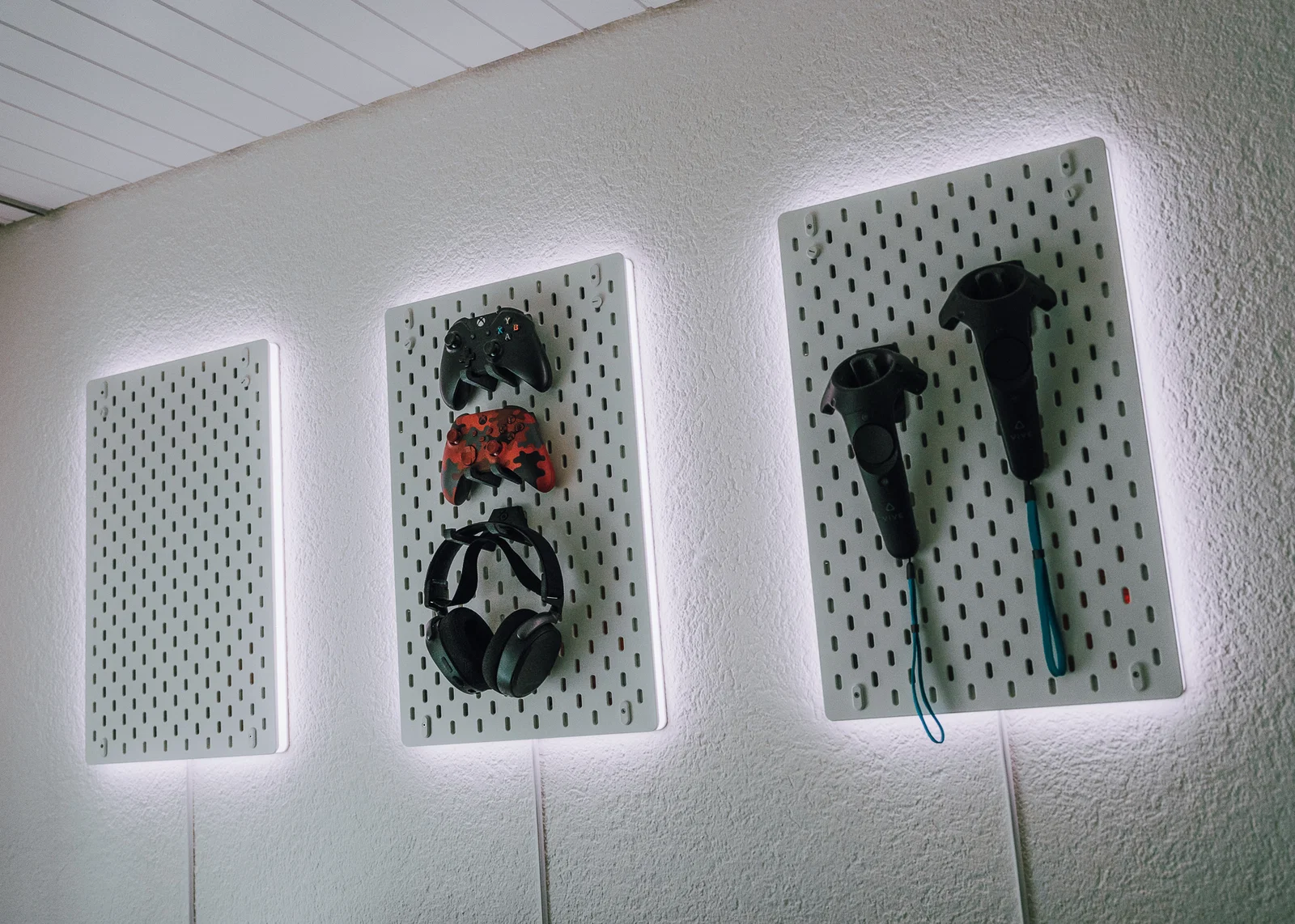

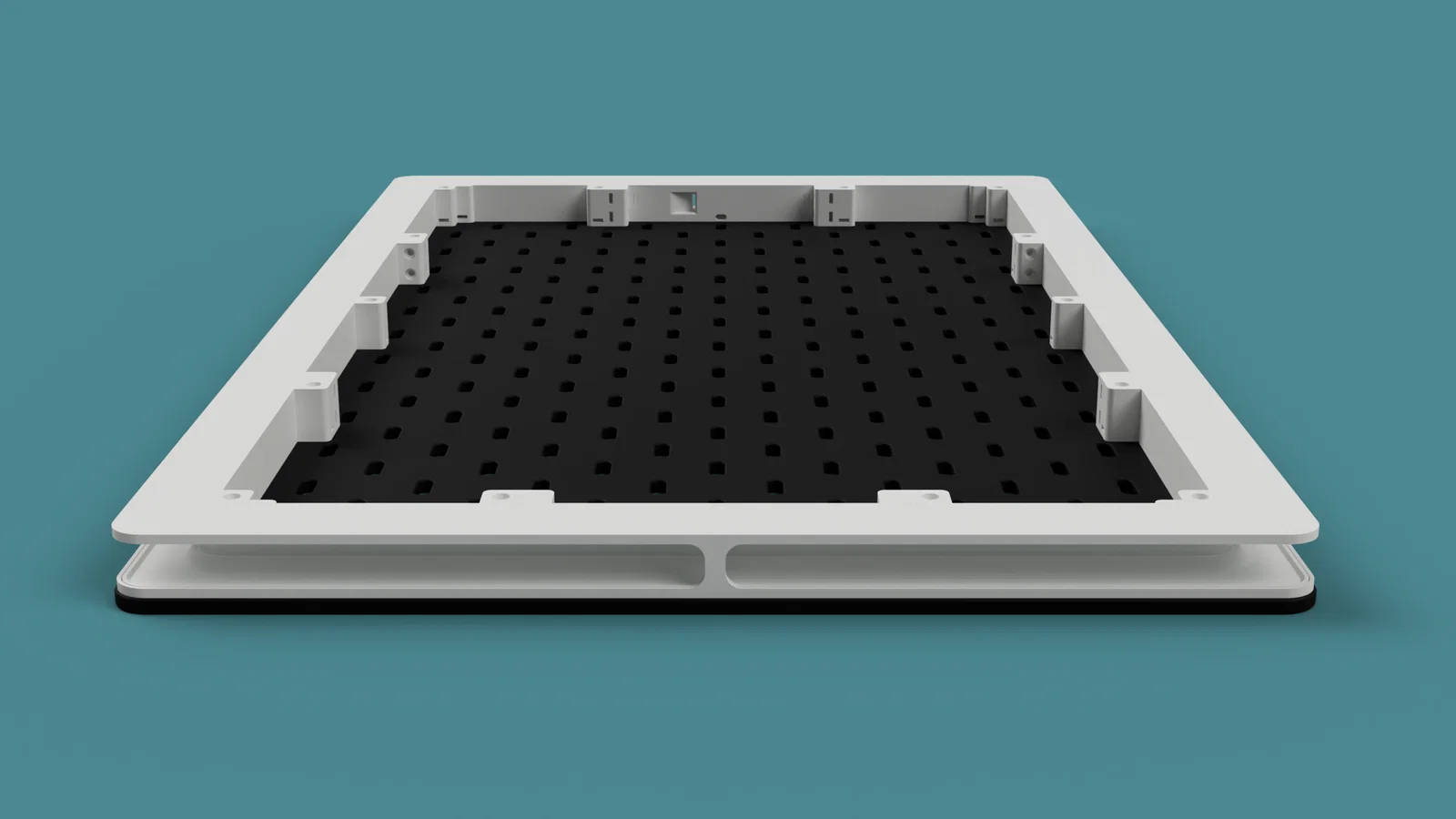

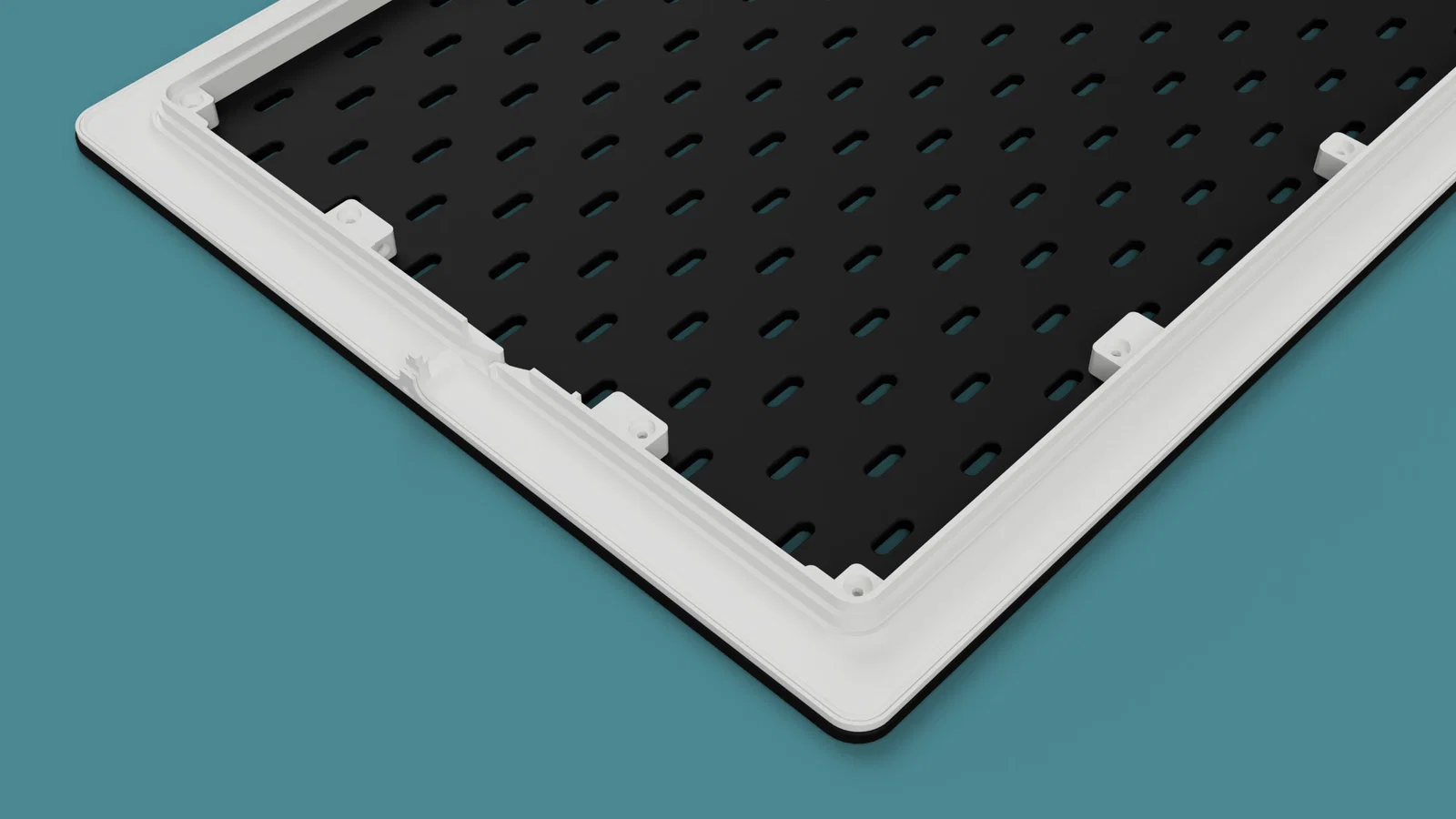

Khung được điều khiển bởi ESP32-Controller chạy WLED. Frame được chia thành nhiều đoạn nhỏ để có thể in trên i3MKS+ và không cần support. Bên ngoài có một rãnh để gắn vật liệu tán sáng (diffusion). Khung lắp ráp bằng ốc M3 và ê-cu vuông. Việc cố định lên bảng làm bằng các connector in sẵn. Bạn có thể treo lên tường bằng cái bracket zin đi kèm theo bảng.

LƯU Ý ⚠: Do mình không rành về điện tử, nên dự án này chỉ nói về cái khung thôi, không bao gồm phần đi dây. Mình có nhờ một người bạn tính toán, hàn và đi dây giúp.
… Xin lỗi nha! 😉

Feedback 🚀

Dự án này kéo dài quá lâu và mình đã bỏ vào rất nhiều giờ.
Nếu bạn thấy hay thì cho mình xin một like. Nếu bạn làm lại theo mẫu này, nhớ chia sẻ vài tấm hình nha, mình rất muốn xem thành quả của mọi người!

Vật liệu 🔮

Danh sách vật liệu cần cho dự án này:

Small (36 x 56cm)

Medium (56 x 56cm)

Large (76 x 56cm)

Filament matte trắng (ưu tiên màu trắng để phản xạ ánh sáng tốt hơn)

LED-Strip: WS2812B 60LED/m với:

100 LEDs

124 LEDs*

148 LEDs*

ESP32 Controller cài sẵn WLED

Vật liệu tán sáng (Diffusion Material)**

34 × Ê-cu vuông M3 (DIN 562)

54 × Ê-cu vuông M3 (DIN 562)

16 × M3x8mm (DIN7984)

24 x M3x8mm (DIN7984)

18 × M3x12mm (DIN7984)

30 x M3x12mm (DIN7984)

* Mình thiết kế frame nhỏ ban đầu dựa trên LED-strip 60LED/m. Nó vừa khít 100 LED, trong đó LED đầu tiên sẽ được tắt trong WLED. Mình không chắc các loại LED-strip thưa hơn hay dày hơn có vừa đẹp không. Đặc biệt các strip dày hơn có thể không đủ mềm để bo góc. Số lượng cần cho các frame lớn hơn chỉ là tính nhanh. Mình chưa test nên có thể bạn sẽ cần hơn 1–2 LED.

** Mình dùng một tấm diffusion filter cho đèn studio/sân khấu mua online rồi cắt theo kích thước. Bạn cũng có thể dùng giấy hoặc bất kỳ vật liệu nào giúp tán sáng LED. Hoặc bạn có thể in các phần diffusor của SteKu

Tổng quan các part 🧱

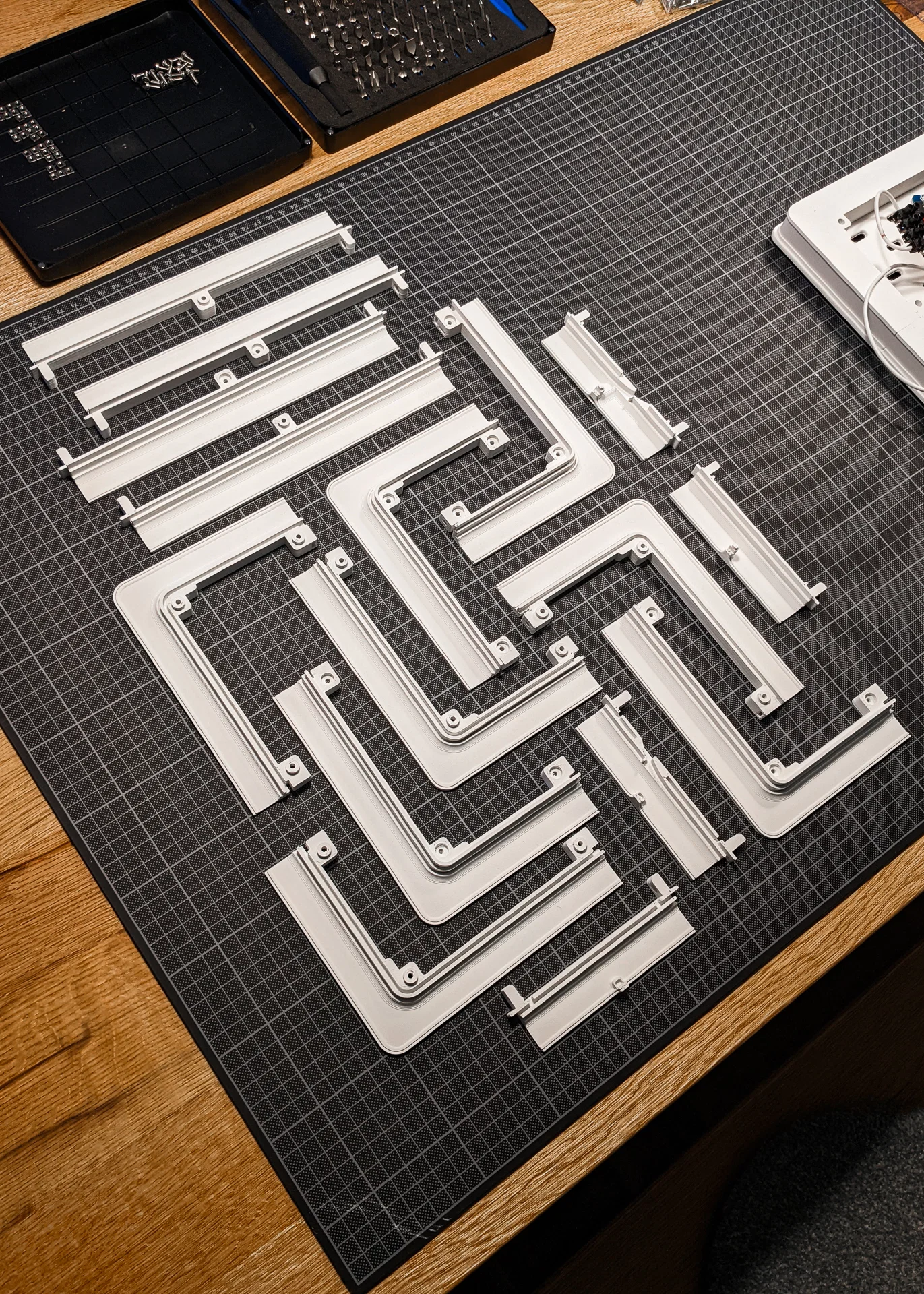

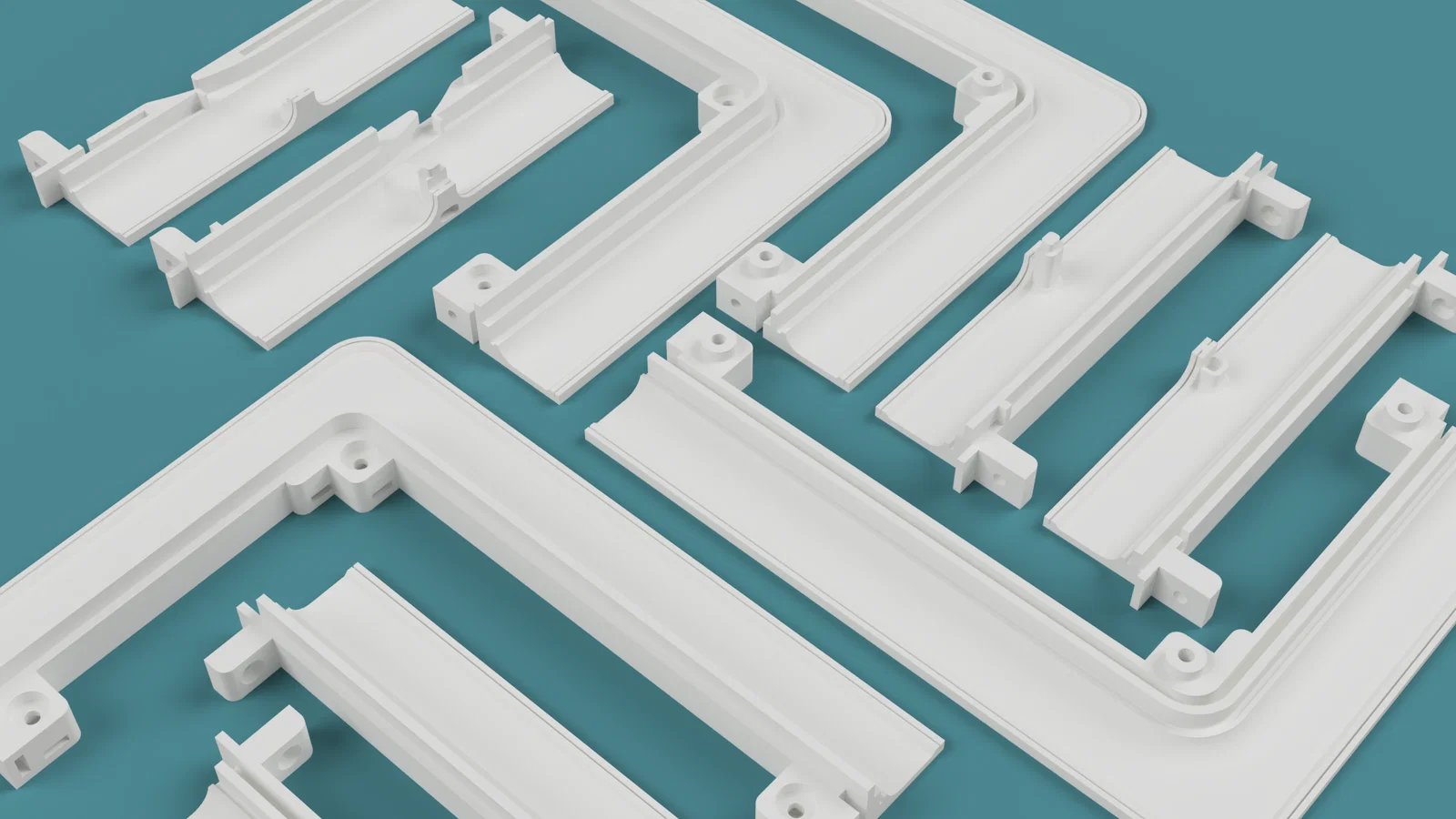

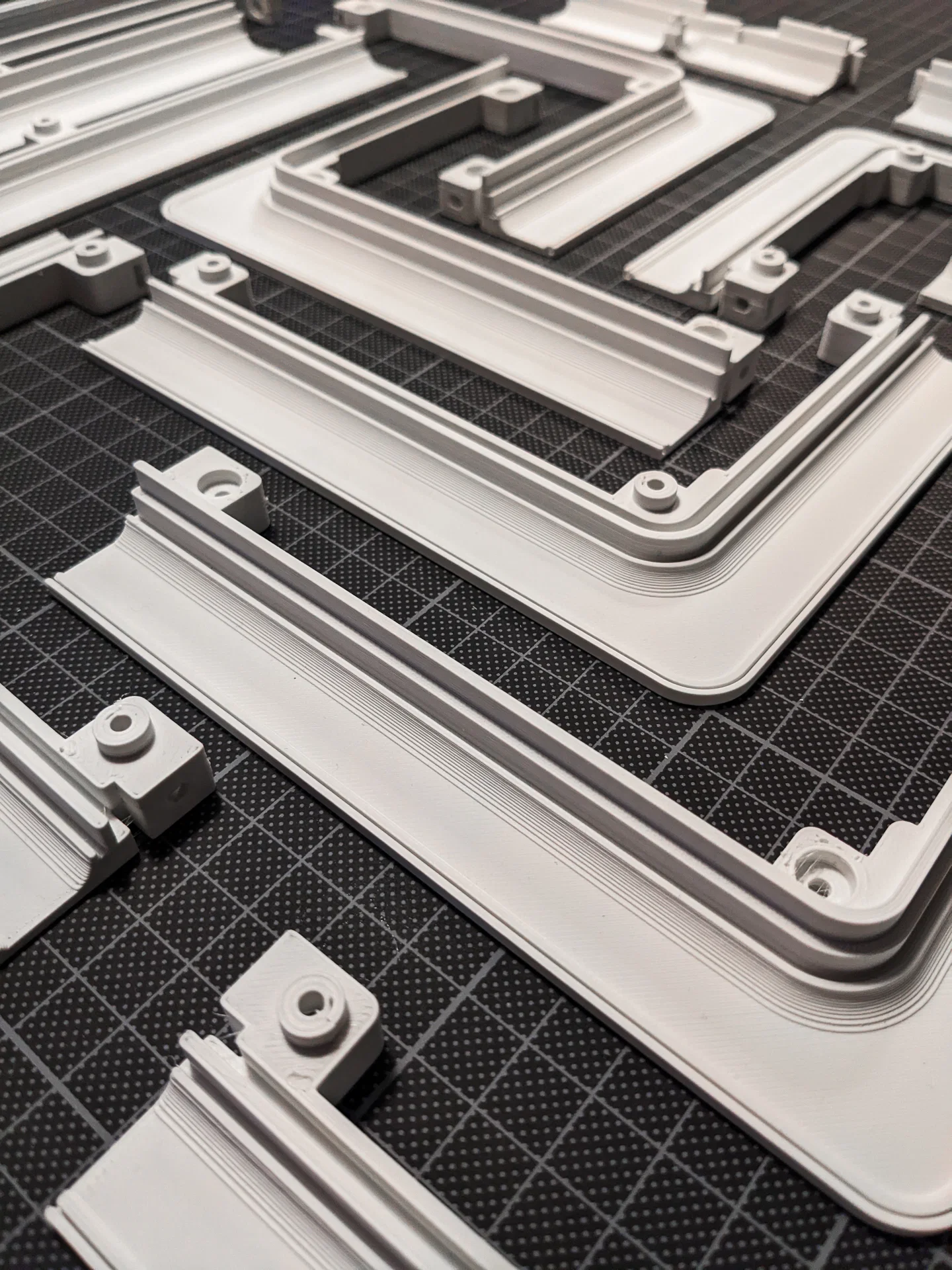

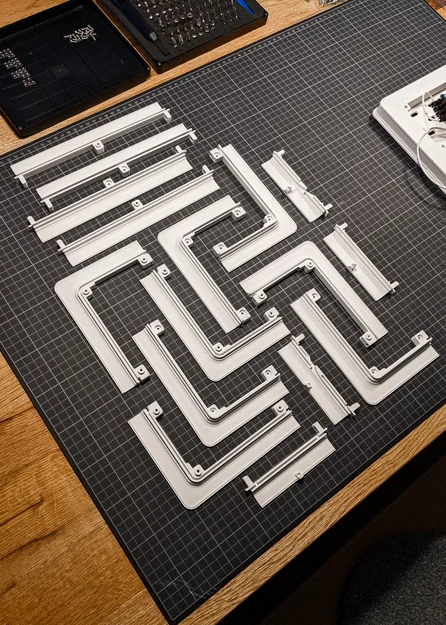

Đây là danh sách các part bạn cần in để lắp frame.
Mỗi part sẽ có một bản “Top” và một bản “Bottom”.

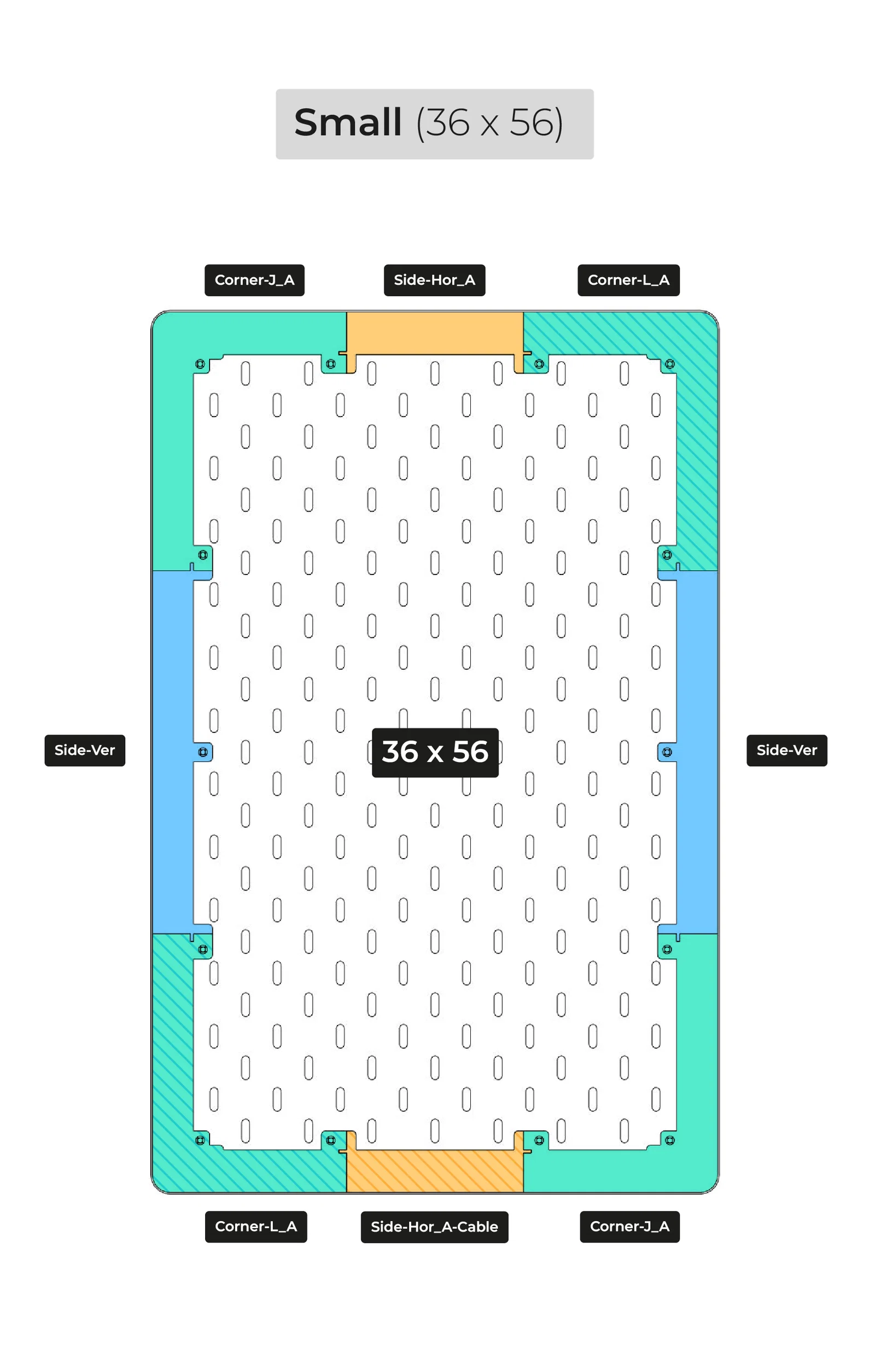

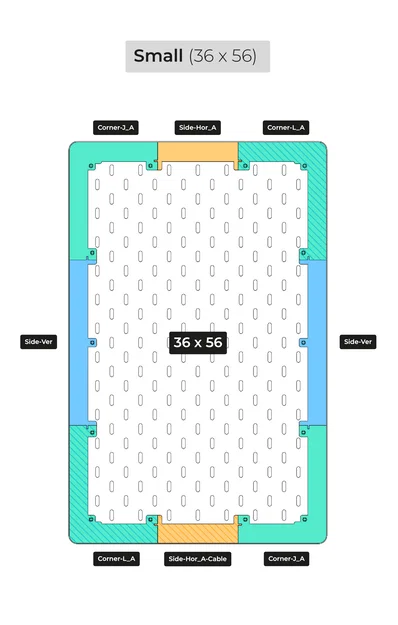

Small (36 x 56cm)

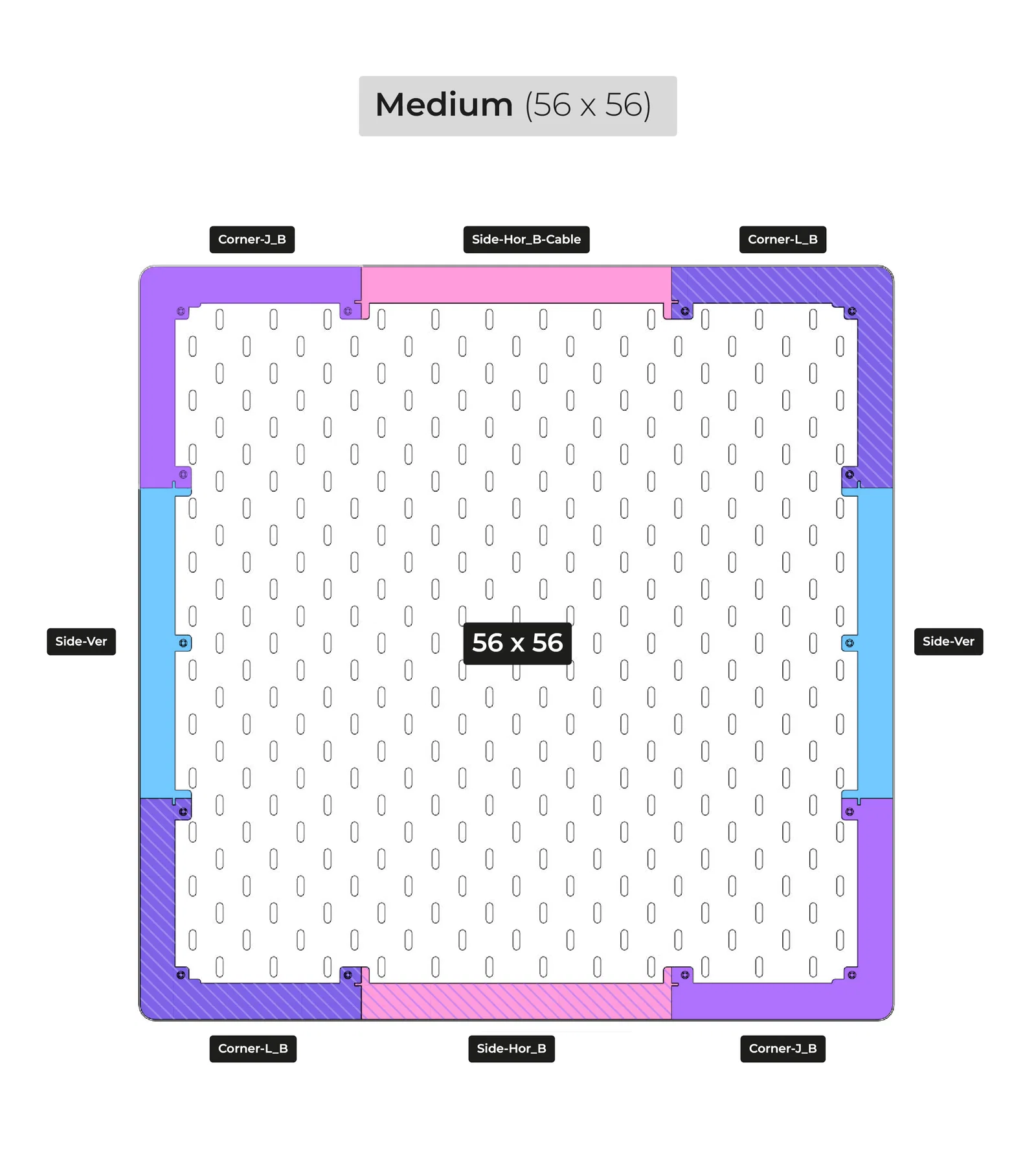

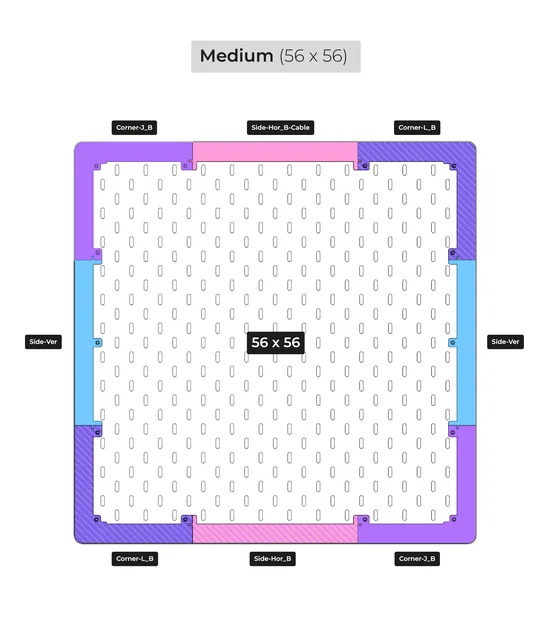

Medium (56 x 56cm)

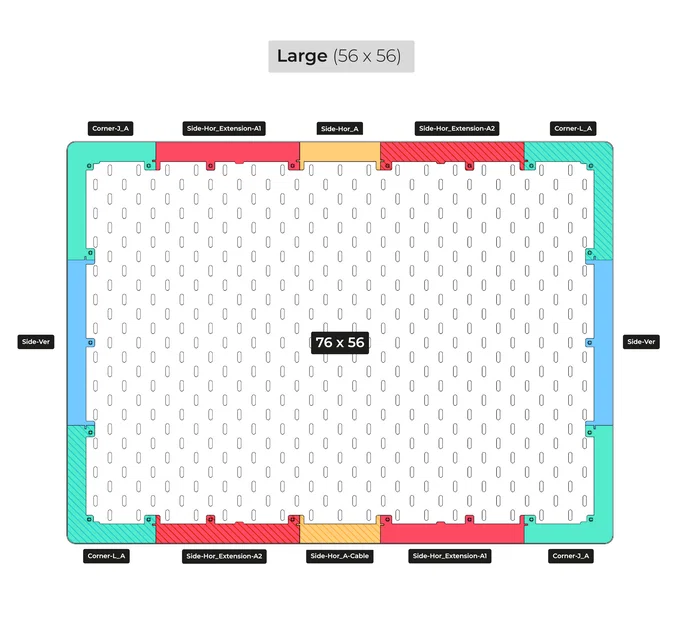

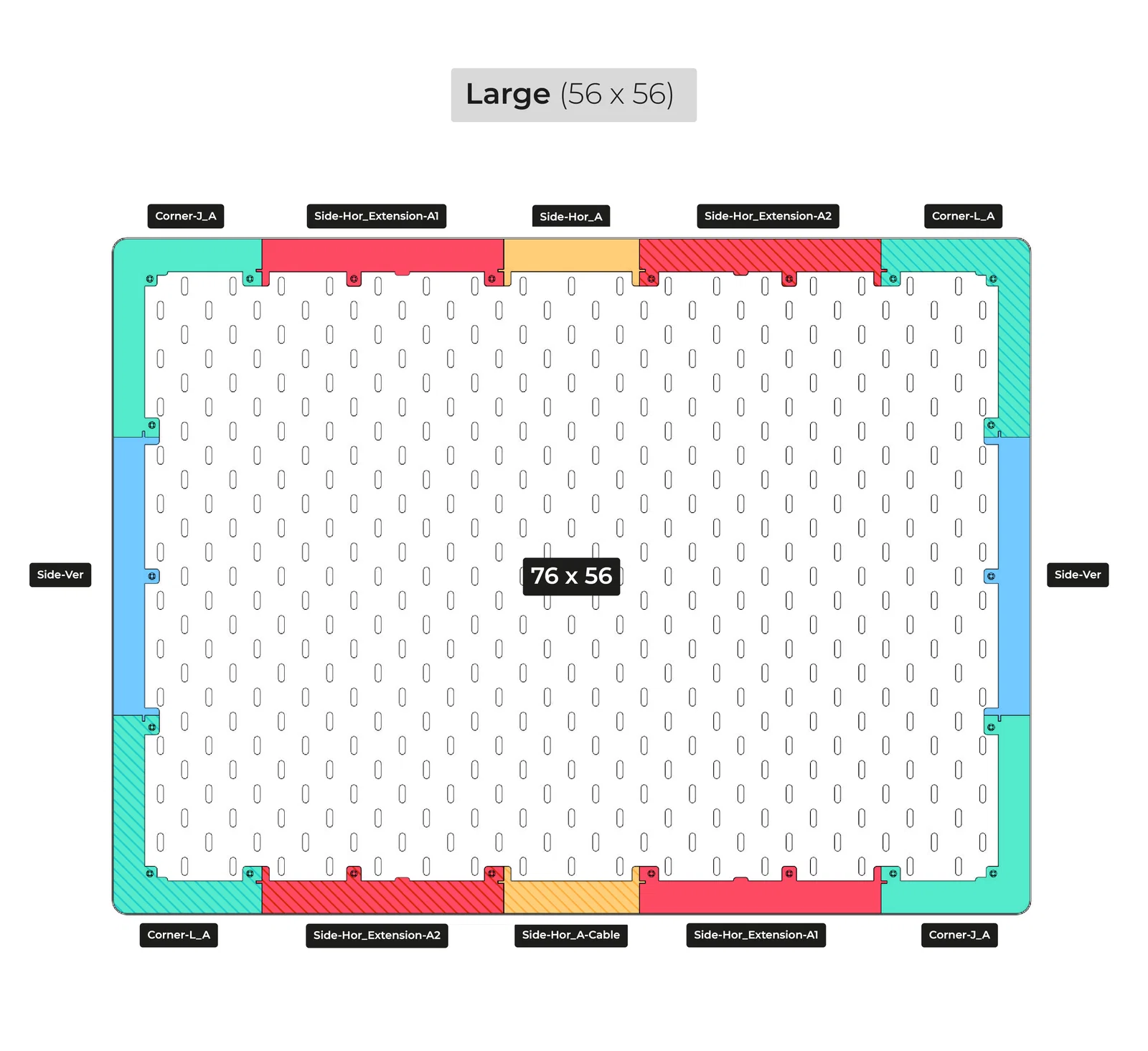

Large Extensions (76 x 56cm)

2x Corner-J_A

2x Corner-J_B

2x Corner-J_A

2x Corner-L_A

2x Corner-L_B

2x Corner-L_A

2x Side-Ver

2x Side-Ver

2x Side-Ver

1x Side-Hor_A

1x Side-Hor_B

1x Side-Hor_A

1x Side-Hor_A-Cable

1x Side-Hor_B-Cable

1x Side-Hor_A-Cable

4x Connector

4x Connector

8x Connector (hoặc 4x Connector)*

2x Side-Hor_Extension-A1*

2x Side-Hor_Extension-A2*

_* Bản large có thêm 2 điểm bắt để gắn lên bảng. Nếu bạn không muốn (mặt trước nhìn gọn hơn nhưng có thể bị võng), bạn có thể thay Side-HorExtensions bằng phiên bản B

In 3D 🖨

Mình in tất cả các part trên Prusa i3MKS+ với các setting sau:

• Layer-heights: 0.3mm*
• Infill Pattern: Grid
• Infill Density: 32%
• Orientation: Mình in theo đúng hướng như file STL khi import vào PrusaSlicer

* Một vài chiều cao của part được chỉnh để khớp hoàn hảo với bước layer 0.3mm. Mình chọn 0.3mm để thời gian in mỗi part không quá lâu. In độ phân giải cao hơn chắc vẫn ổn.

Lắp ráp 🔨

1. Frame:
   Lắp frame khá đơn giản. Nối từng phần lại bằng ê-cu vuông và ốc. Liên kết theo chiều ngang dùng ốc 8mm, theo chiều dọc dùng ốc 12mm (bao gồm cả phần bắt vào bảng).

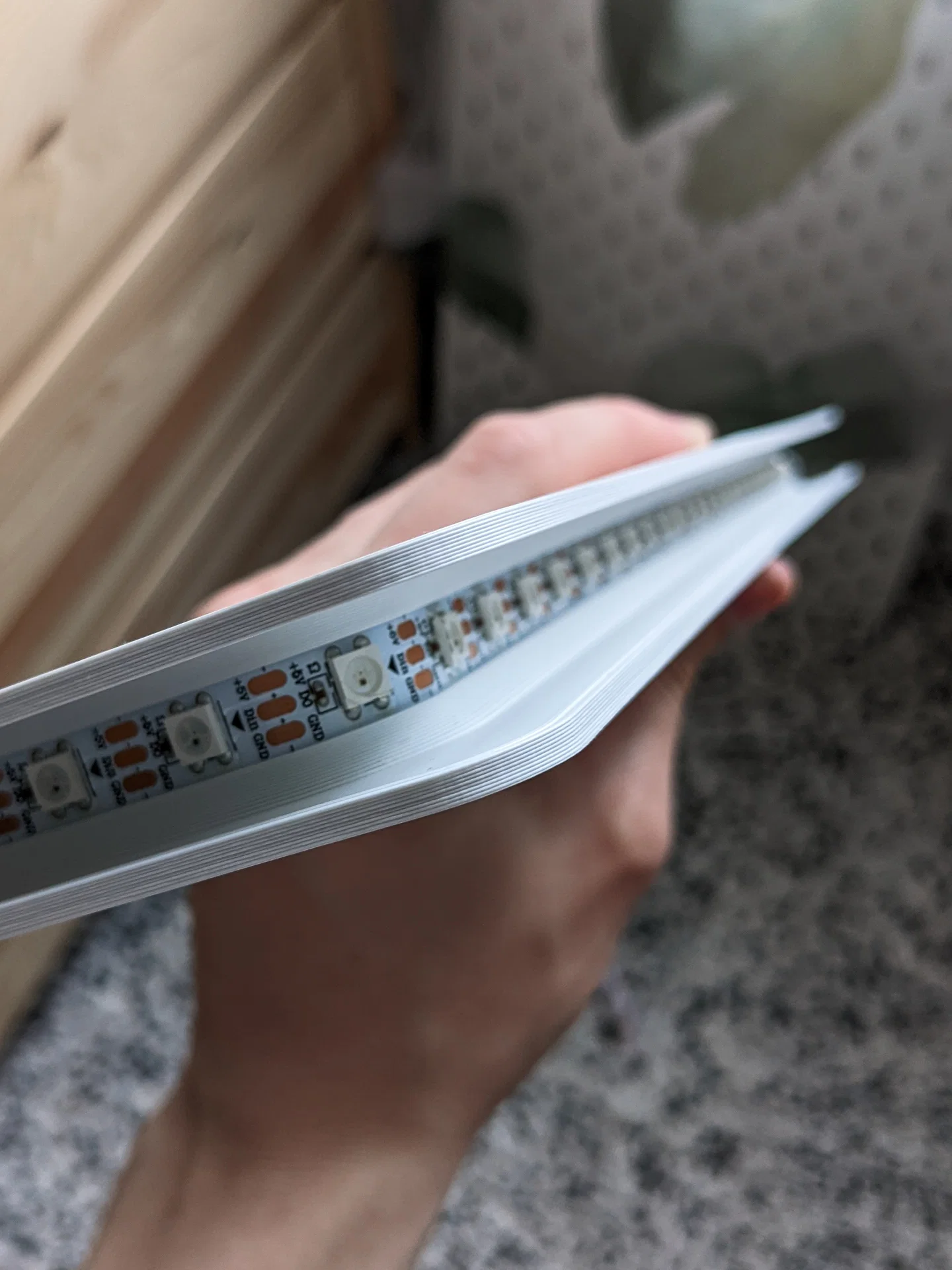

2. LED-Strip:
   Bạn có thể nhét/rút LED-strip khi mọi thứ đã lắp xong*. Dùng khe chừa sẵn ở cạnh ngắn.
   * Mình bóc băng keo 2 mặt trên LED-strip trước khi nhét vào.

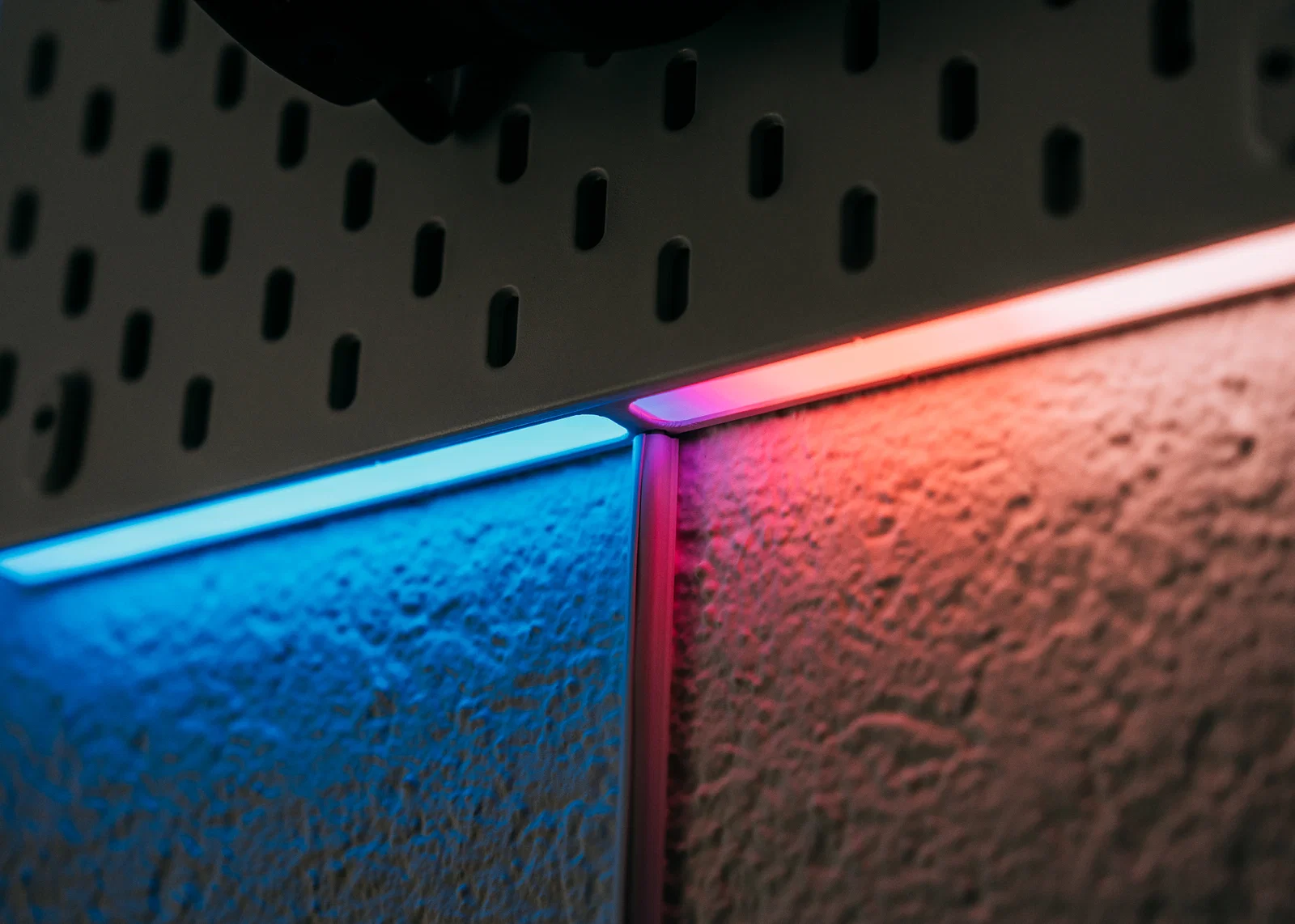

3. Hai dải diffusion:
   Phần hơi “căng” nhất là canh để nhét hai dải tán sáng vào trong rãnh. Mình tháo phần top của một cạnh ngắn ra rồi luồn từ đó vào.

   Kích thước dải:
   ➜ Cao: 17mm
   ➜ Dài cho frame Small: 900mm*
   * Ít nhất là theo phần mềm. Mình cắt dài hơn 900mm rồi sau khi nhét vào mới tỉa lại cho vừa. Làm vậy sẽ khớp đẹp hơn.

   Một bên của mỗi dải diffusion cần cắt xéo vì bị phần khoét đường dây vướng. Xem hình bên dưới (đơn vị mm)


Nên biết 🗒

Một số điểm mình muốn nhắc thêm:

• Có thể bạn sẽ phải nới rộng lỗ trên bảng IKEA một chút, để các part không bị chịu lực quá nhiều. Trên phần mềm thì mọi thứ lúc nào cũng khít rịt^^. Nhưng mình không kiểm soát được dung sai sản xuất của bảng. Bản in của bạn cũng có thể hơi khác bản của mình :)
• Vệ sinh/clean up các part trước khi lắp. Nếu gỡ hết mấy bavia nhỏ sau khi in, các mối ghép sẽ khít hơn và frame nhìn đẹp hơn.

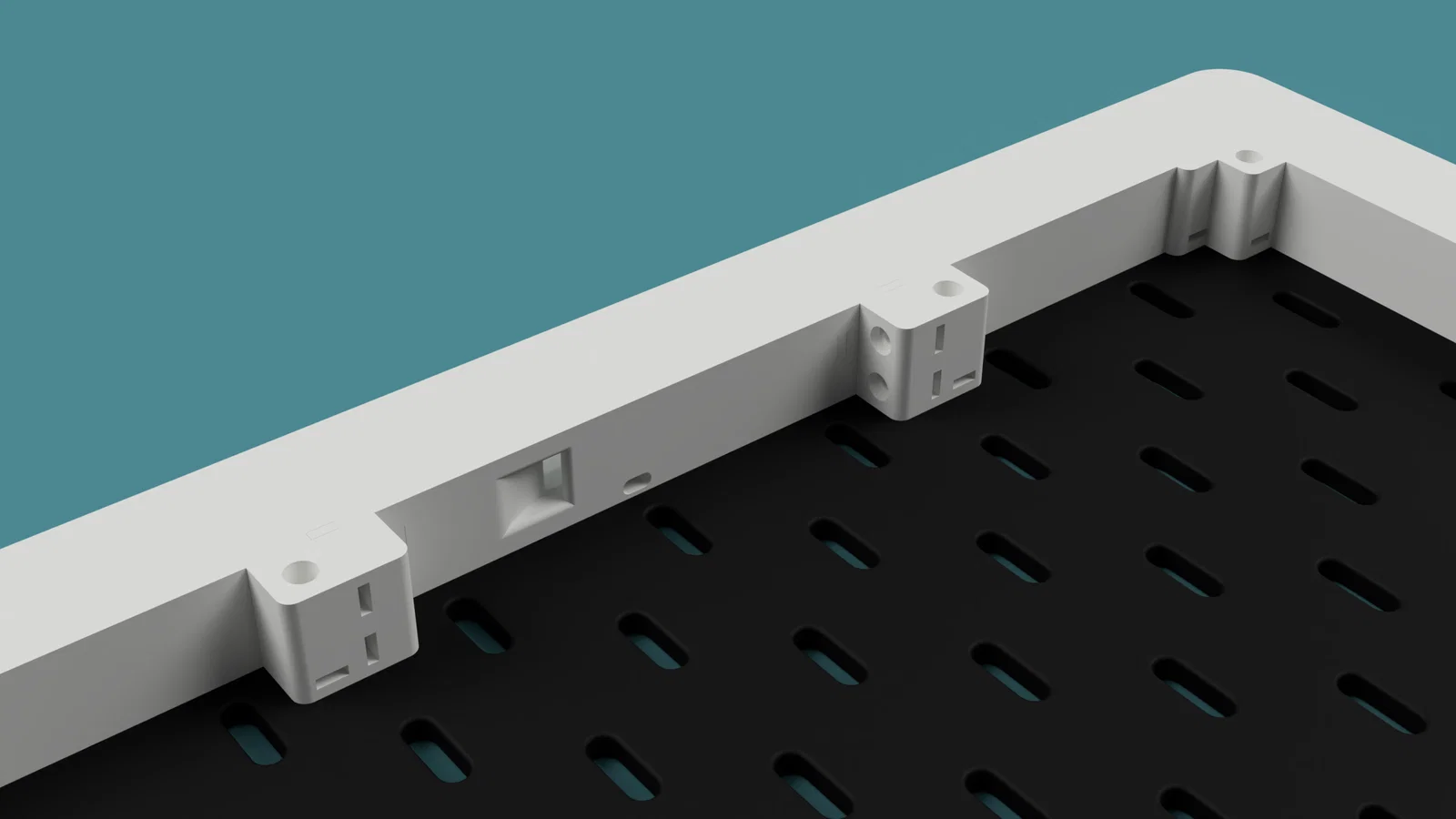

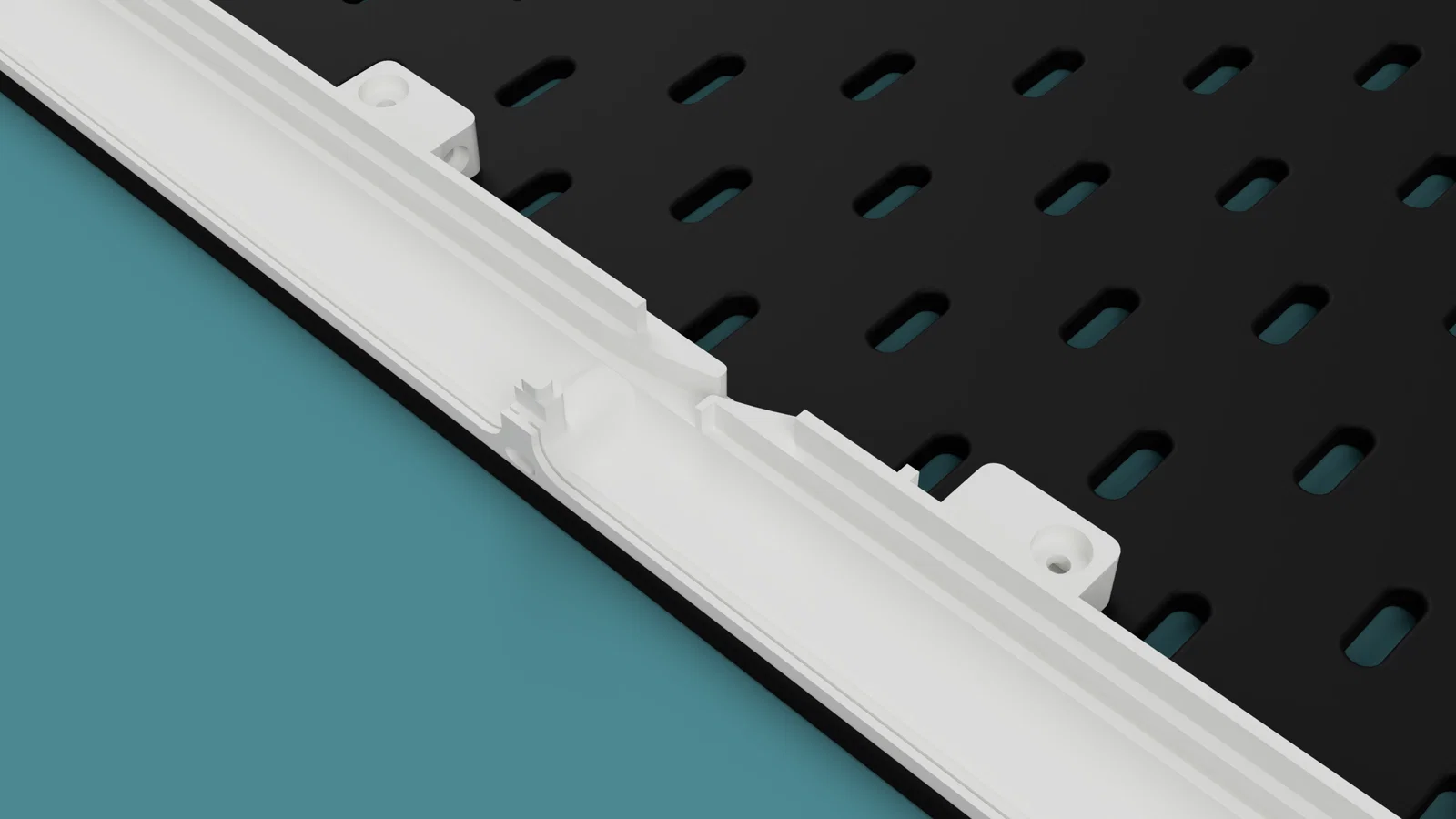

• Mình bị sai một chỗ nhỏ trong thiết kế. Mình khoét đường đi dây ở phía bottom. Khi lắp xong và treo bảng lên tường thì cái khe đi dây lại nằm phía bảng, không phải phía tường. Lỗi của mình. Cách xử lý là lật hai cạnh ngắn có khe đi dây và lắp ngược (upside down). Phần gờ chồng bên trong sẽ không giống các cạnh khác, nhưng khi lắp xong thì bên ngoài không thấy đâu! 😉

Chúc bạn in vui vẻ!

Changelog

• 2023.01.08: Sửa lỗi thiết kế ở các part khiến chúng không thể ghép với phần bottom tương ứng:
  • Side-Hor_Extension-A1-Top
  • Side-Hor_Extension-A2-Top
