Adapter mũi khoan và tay cầm để doa lỗ cho chi tiết in 3D

Dùng để làm gì?

Bạn đang khó cầm mũi khoan để doa (ream) cho lỗ trên chi tiết 3D print đúng kích thước?

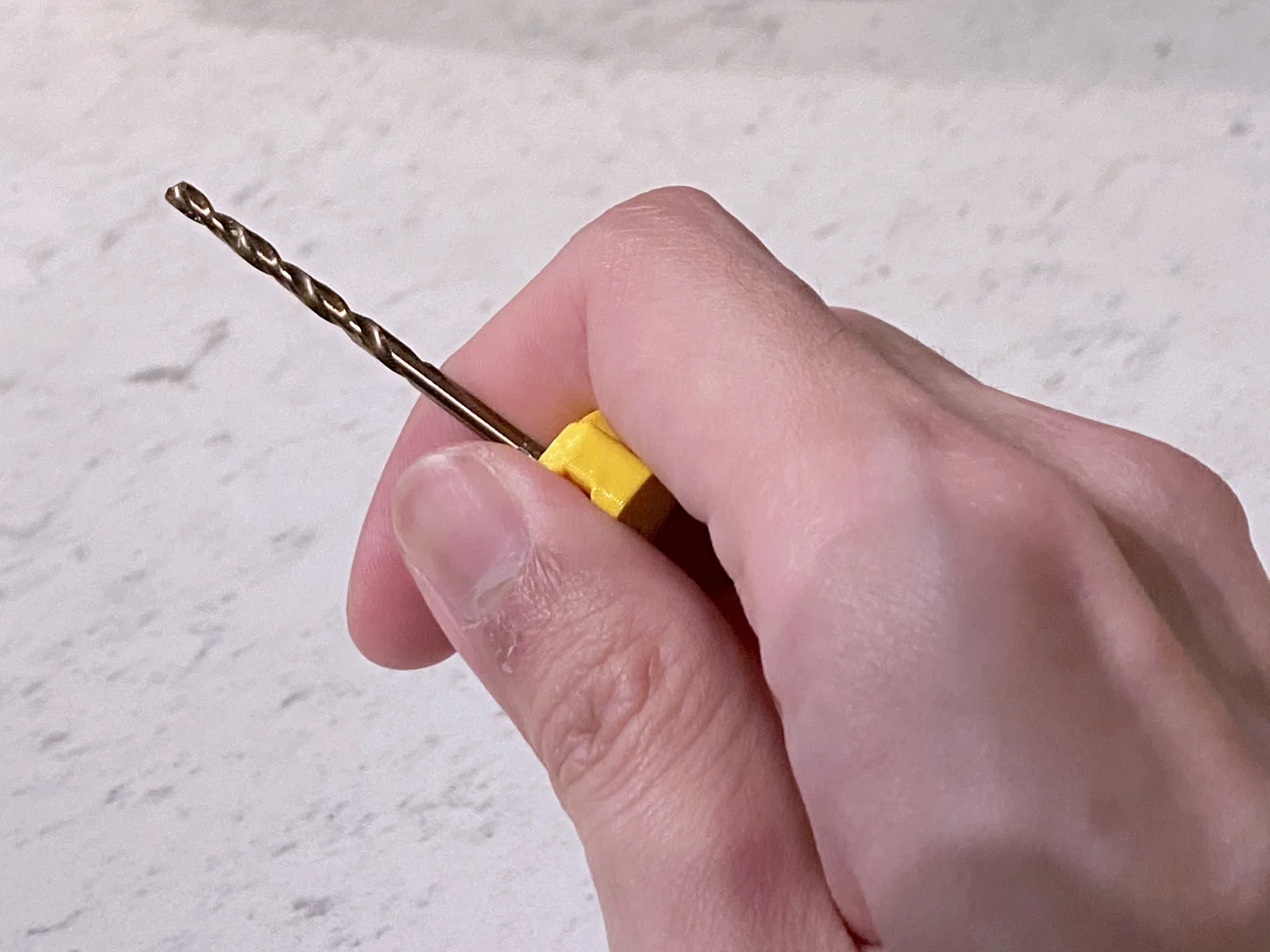

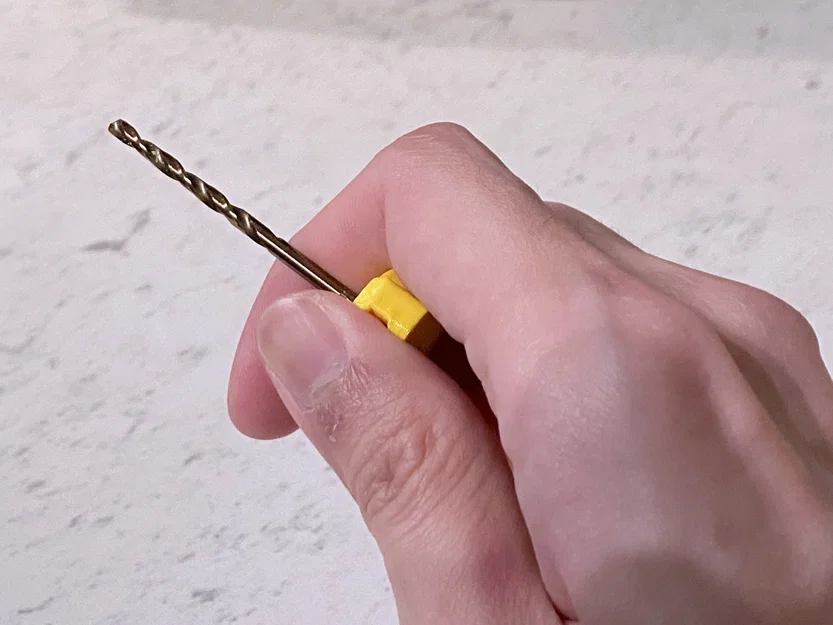

Mấy cái adapter này dùng để gắn thêm một cái tay cầm nhỏ cho mũi khoan, để bạn cầm trực tiếp mà không cần kềm (dễ làm trầy phần chuôi) hoặc không phải kẹp mũi khoan vào một dụng cụ lớn hơn. Bạn cũng có thể in thêm phần handle để thao tác doa cho công thái học hơn!

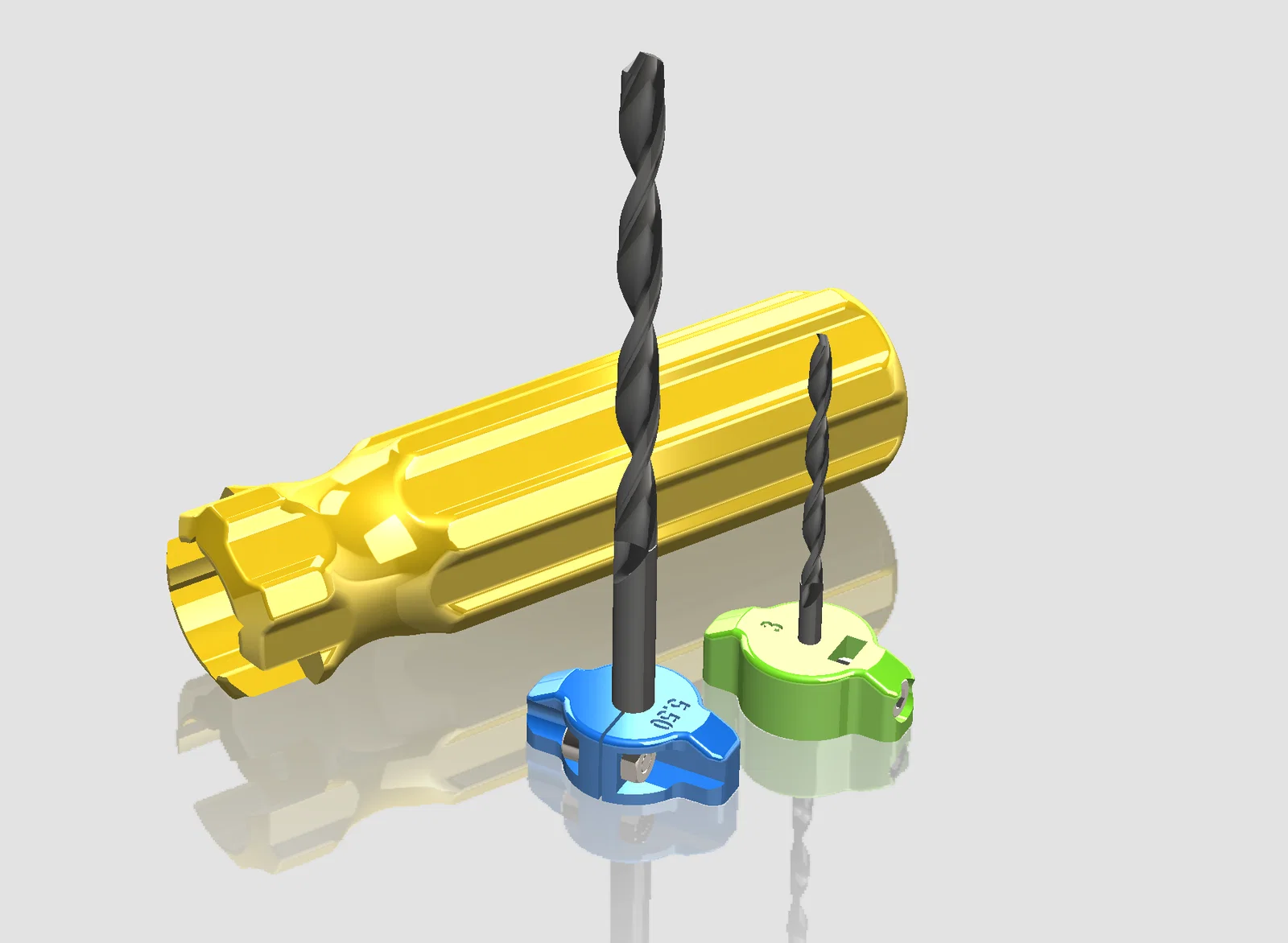

Adapter có 2 kiểu: clamp và simple. Bản clamp sẽ kẹp chặt mũi khoan, còn bản simple dùng một con bolt để giữ mũi khoan tại chỗ. Cả hai đều dùng vít lục giác chìm đầu trụ (socket head cap screw) và ê-cu M3. Bản simple dùng M3 × 10 mm, còn bản clamp dùng M3 × 8 mm.

Mình thấy bản clamp hợp với mũi lớn hơn (≥ 4 mm), còn bản simple hợp với mũi nhỏ hơn (≤ 3 mm).

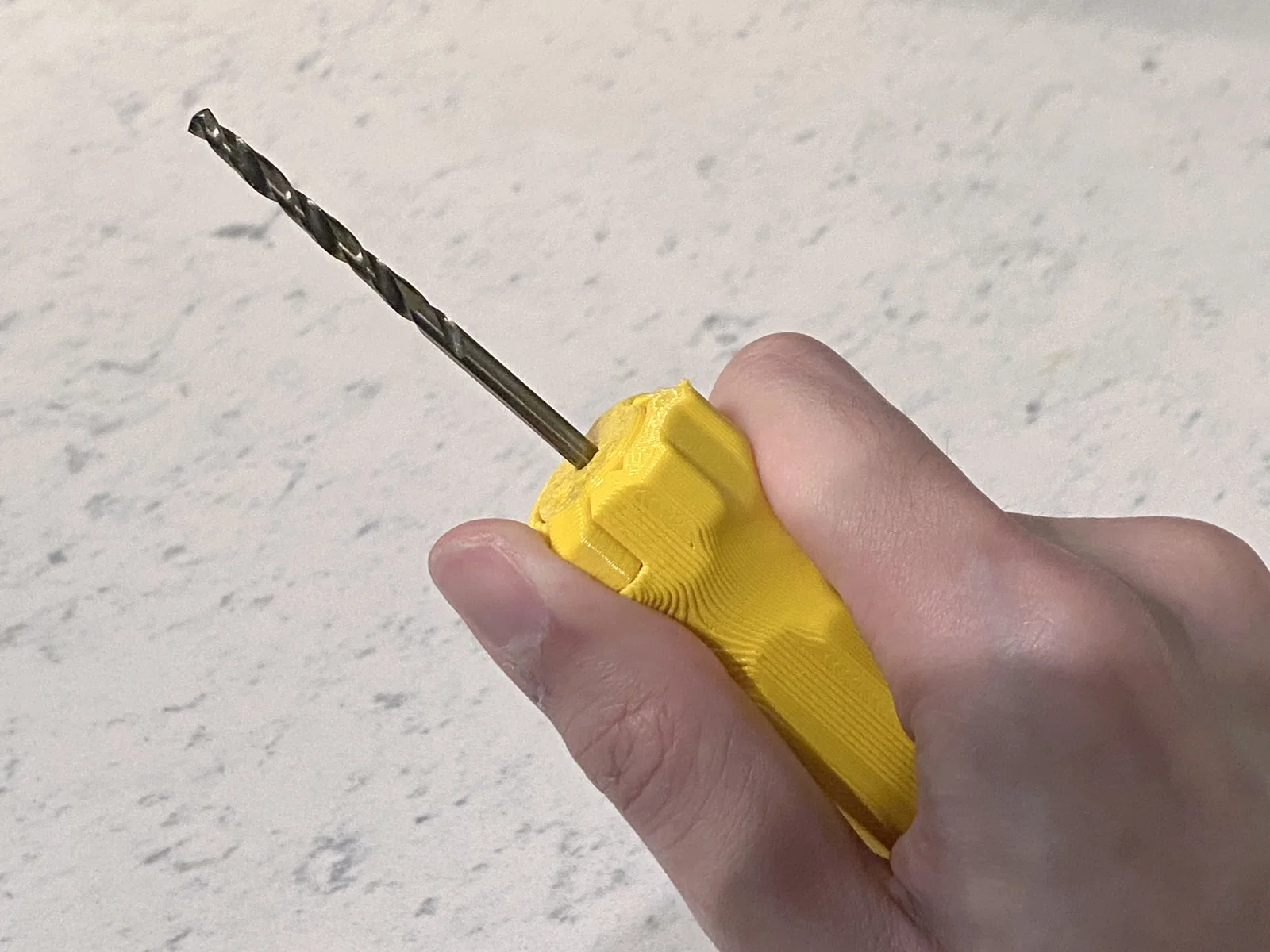

Phần handle được thiết kế để các adapter trượt vào đúng rãnh, và có thể (tùy chọn) giữ lại bằng nam châm ø6 mm × 10 mm.

Files

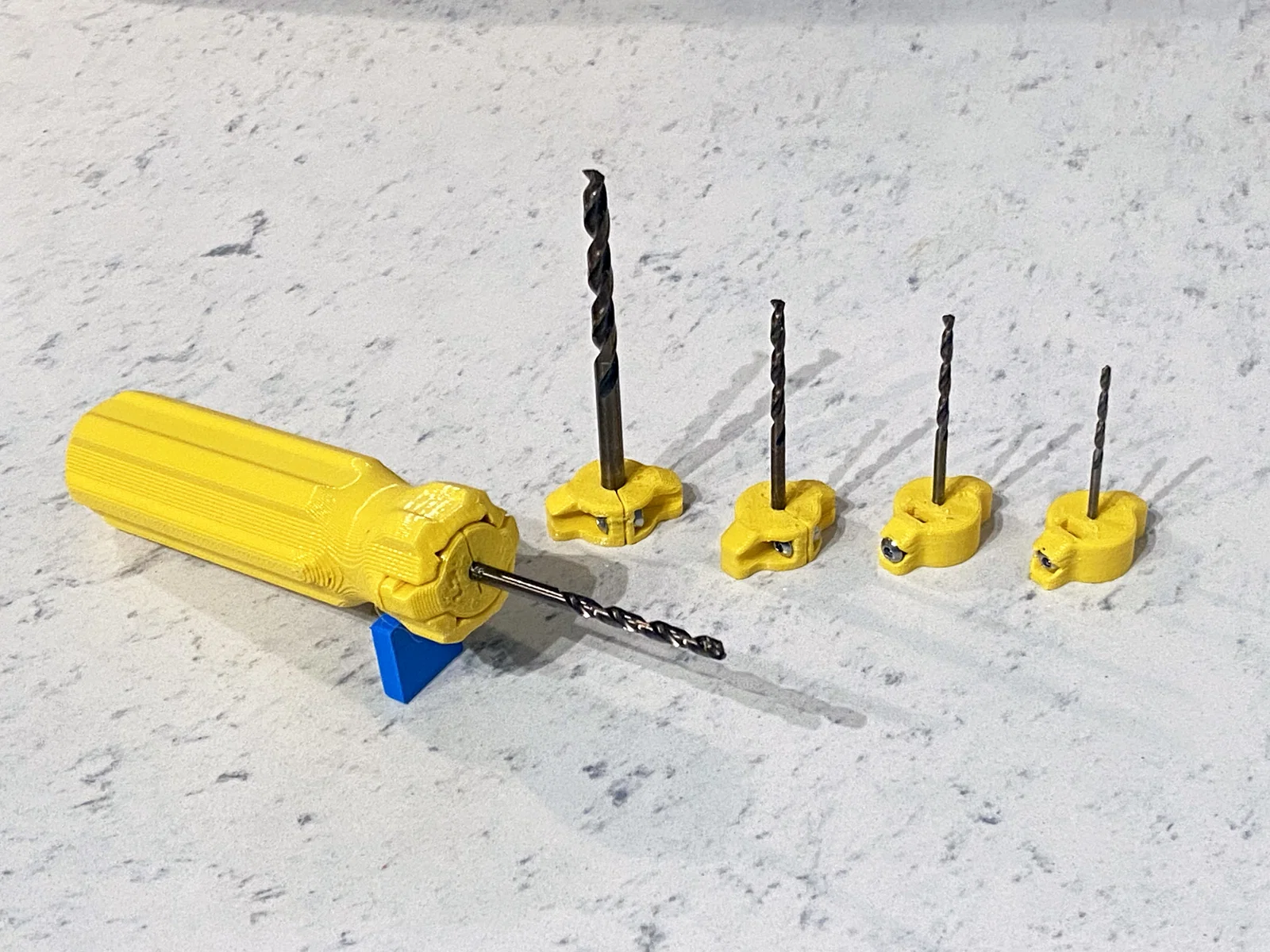

Các adapter đi kèm gồm: 2.0 mm, 2.5 mm, 3.0 mm, 3.5 mm, 4.0 mm, 4.5 mm, 5.0 mm và 5.5 mm.

Cũng có sẵn file STEP trống (không có lỗ) cho cả hai kiểu adapter. Nếu bạn cần lớn hơn 6 mm, có khi dùng khoan sẽ hợp lý hơn. :)

Mình cũng thấy phần handle hữu ích cho nhiều dụng cụ khác, nên có kèm thêm một model STEP trống của handle.

Thiết lập in 3D

Mình in mấy món này với các thiết lập sau, dùng Prusament PETG Mango Yellow trên Prusa MINI với đầu phun 0.6 mm.

Mình khuyến nghị dùng PrusaSlicer 2.4.0+ để tháo support dễ hơn.

Handle:

• Layer height 0.40 mm (đầu phun 0.6 mm)
• Infill 20%
• Supports Everywhere

Adapters:

• Layer height 0.30 mm (đầu phun 0.6 mm)
• Infill 30%
• Supports Everywhere (có thể bạn sẽ muốn thêm support blocker ở rãnh đặt ê-cu của bản simple)

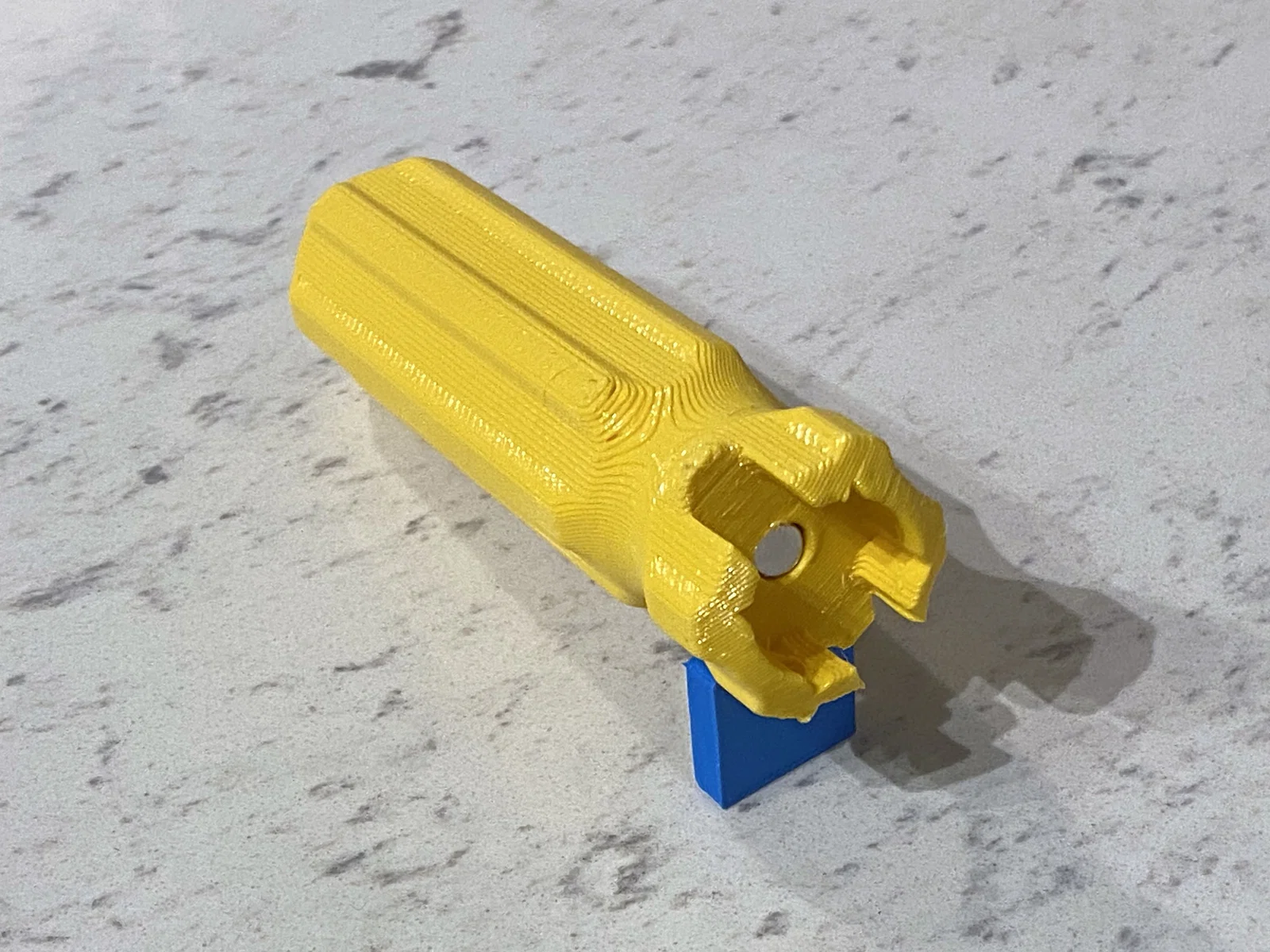

Hướng đặt in khuyến nghị:
