Mount dây rút cho Wahoo Ziptie Stem & Handlebar Mount

Đây là mount (giá đỡ) in 3D để gắn máy tính xe đạp dòng Wahoo ELMNT lên ghi-đông (handlebar) hoặc cổ pô (stem). Bộ này gồm 3 chi tiết cứng (bản chỉnh sửa từ mẫu mình remix) và 1 chi tiết TPU/dẻo có thể chỉnh để hợp với nhiều cỡ ống ghi-đông/cổ pô khác nhau.

In ấn

Các thông số mình dùng để in nằm trong các file 3mf đính kèm. Mình slice bằng PrusaSlicer và in trên Anycubic Kobra với nozzle 0.4mm, đã mod để chạy Klipper.

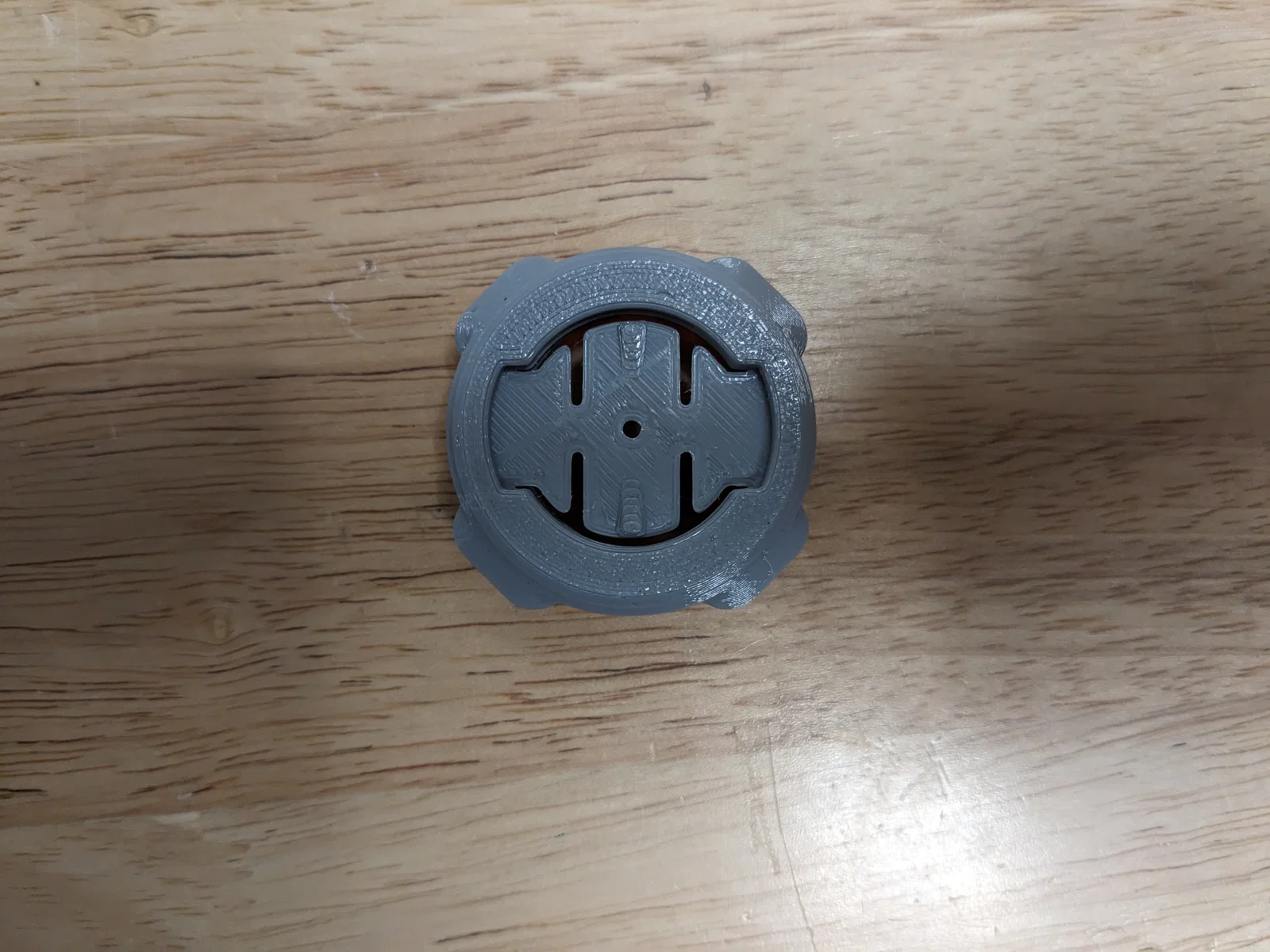

Chi tiết cứng / Base

Các chi tiết cứng (xem WahooMountParts_Ziptie_Rigid.3mf) mình in bằng Polymaker PolyLite PETG, layer height 0.2mm. Theo mình thì PLA+ hoặc ABS/ASA cũng ổn, chỉ là mình hơi lăn tăn độ cứng của PLA thường khi in mẫu này.

Interposer

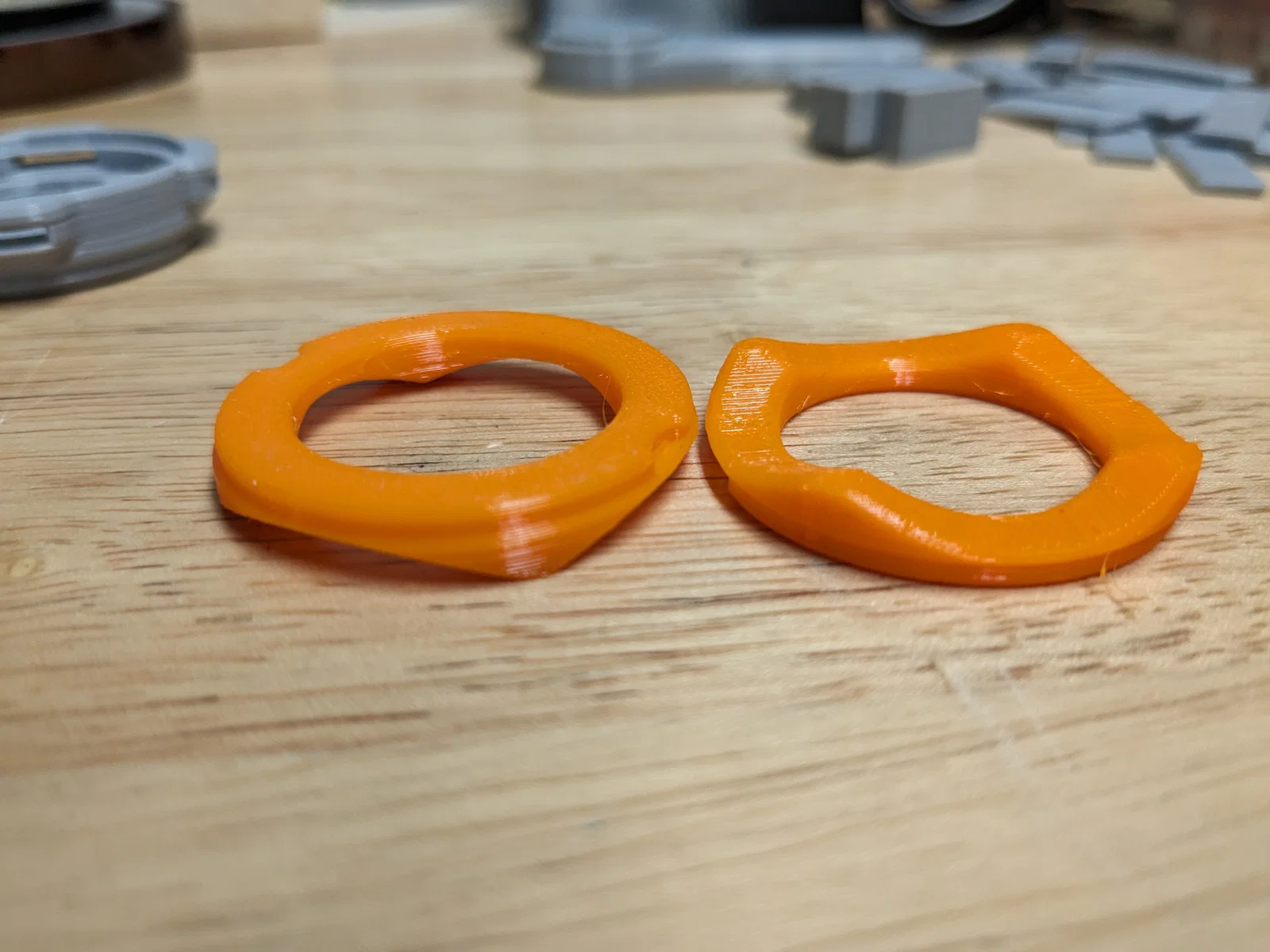

Interposer là một miếng TPU (hoặc vật liệu tương tự) nằm giữa base và ghi-đông/cổ pô. Khi siết dây rút (zip ties) thì miếng này bị nén lại, tạo ma sát để mount không bị xê dịch. Để bám tốt nhất, interposer nên có kích thước vừa với ống mà bạn gắn lên. Mình có cung cấp STL với nhiều kích thước khác nhau, phù hợp các đường kính ghi-đông và cổ pô phổ biến.

Nếu bạn muốn làm interposer khác theo ý (liên quan tới chiều cao hoặc đường kính), bạn có thể xem nguồn model 3D trên Onshape. Trong feature tree có các biến (variables) bạn có thể chỉnh để thay đổi thông số thiết kế.

Mình in interposer bằng Overture TPU95A với layer height 0.16mm. File WahooMountParts_Ziptie_Interposer.3mf có cài đặt chi tiết. TPU cứng/mềm hơn (98A, 90A, 85A, v.v.) chắc cũng dùng được, nhưng có thể bạn sẽ cần tinh chỉnh thêm độ dày của model trong CAD hoặc outline/infill trong slicer.

Lắp ráp

Phần Base, interface spring và interface lockring lắp giống y như trong mẫu gốc. Khác một chỗ là lockring hơi sâu nên khó dùng dụng cụ chuyên dụng; có thể bạn phải dùng tua vít hoặc kềm để đẩy lockring vào đúng vị trí.

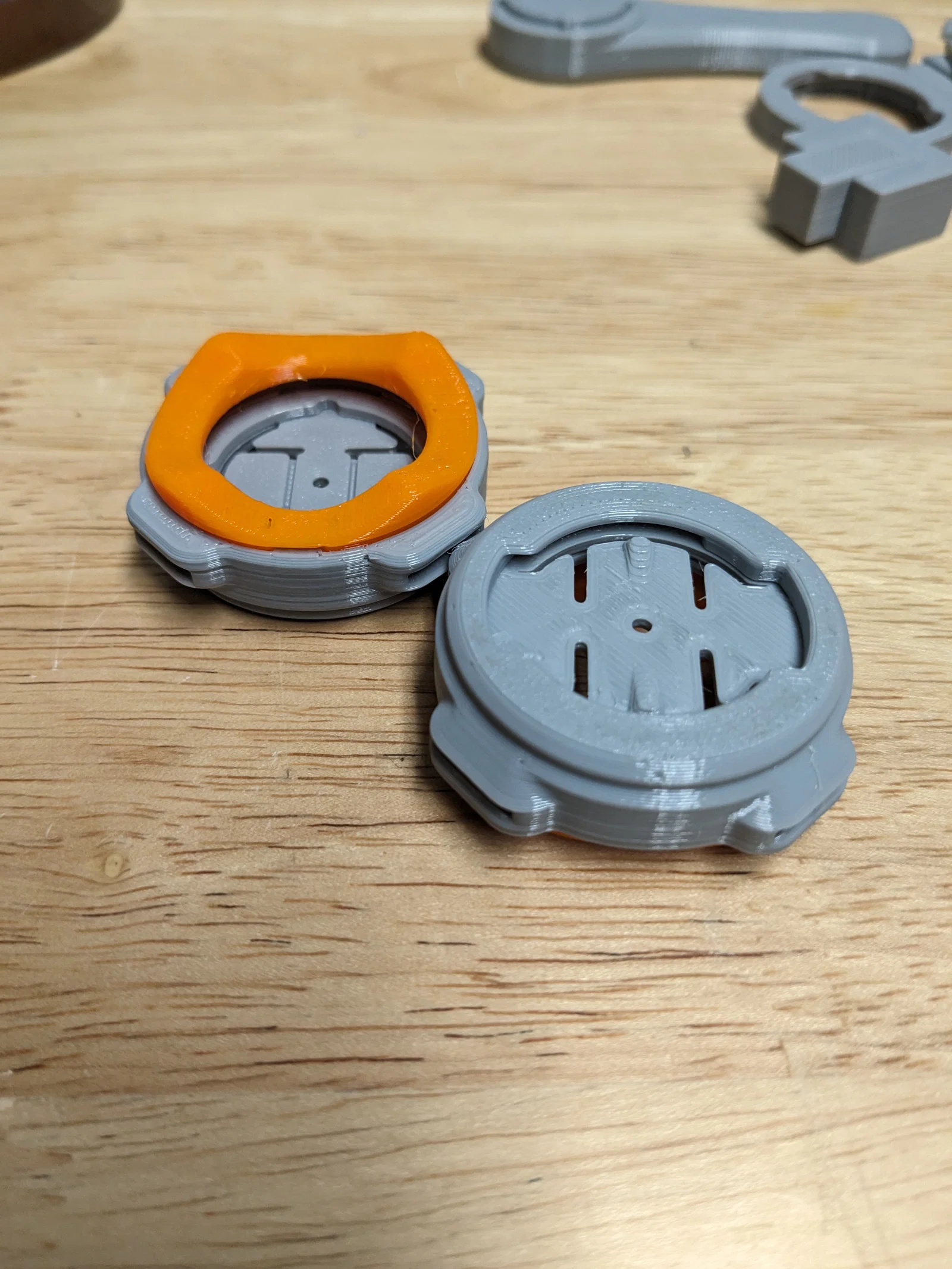

Interposer có các rãnh ở mặt dưới khớp với các ngàm (tabs) trên base. Các ngàm này giúp canh đúng vị trí base với interposer và chống xoay mount. Ngoài lực nén sau khi lắp đặt thì không có chi tiết nào “giữ cứng” base và interposer lại với nhau.

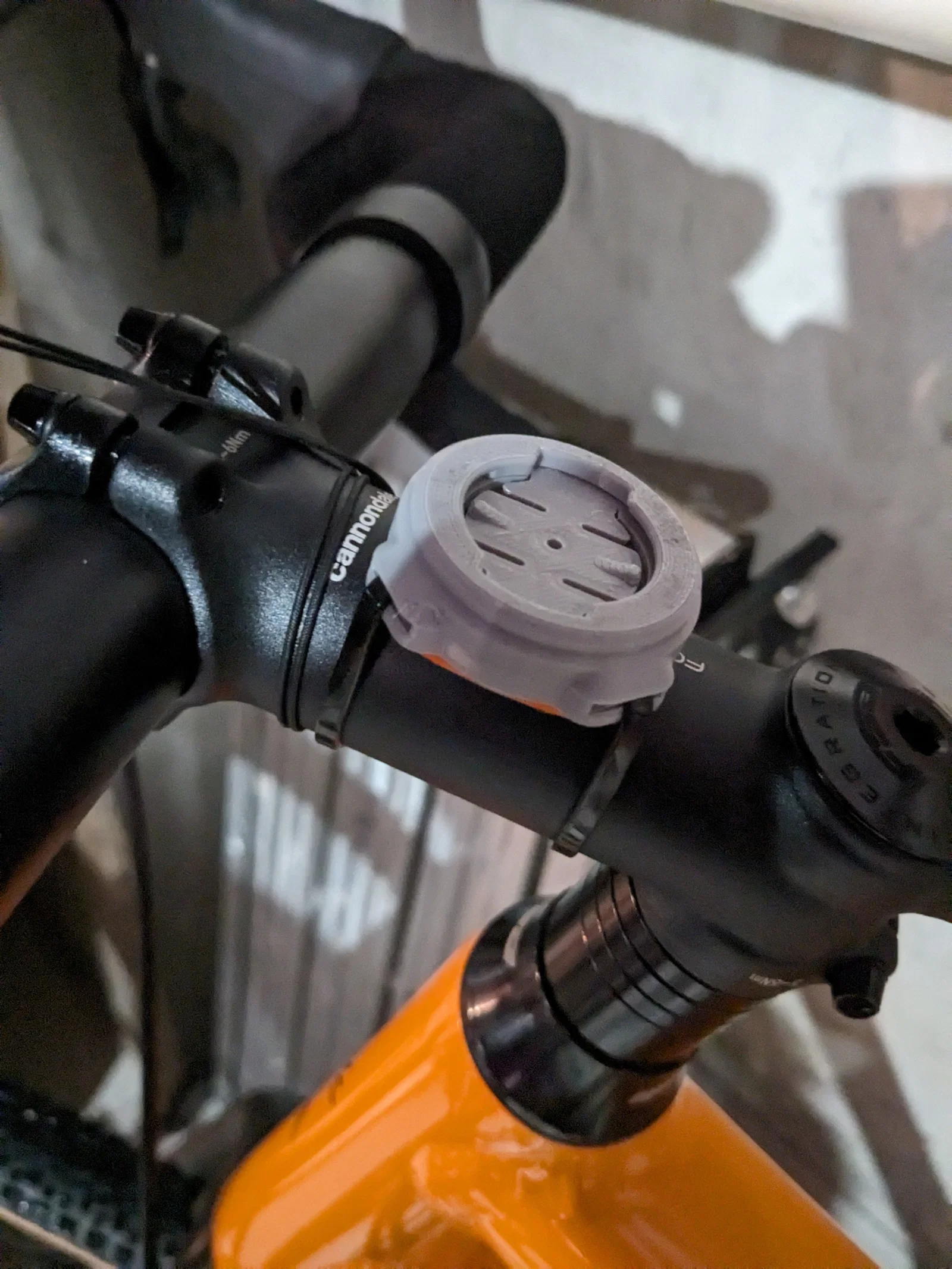

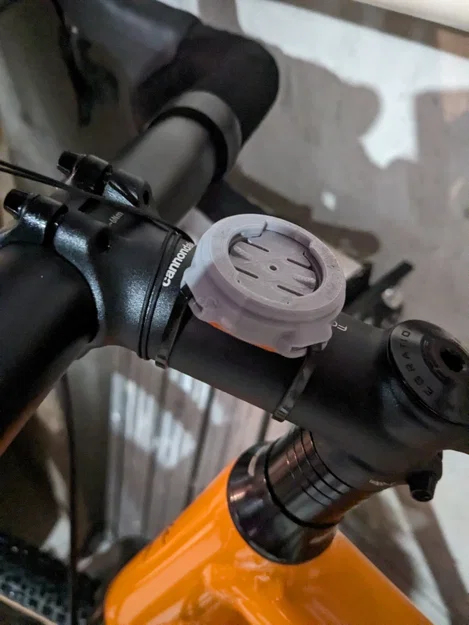

Gắn lên xe

Cách lắp:

1. Lắp hoàn chỉnh các chi tiết cứng (base, spring, lockring).
2. Luồn 2 dây rút sao cho chúng song song và đi qua 2 bộ khe ở các góc.
3. Kẹp interposer vào giữa ống (handlebar, stem, v.v.) và base.
4. Siết dây rút để nén TPU và cố định mount.

Giờ thì Wahoo ELMNT của bạn xoay vào là khớp, sẵn sàng chạy thôi!
