Insert HSW chỉnh cho nozzle 0.6mm (đã điều chỉnh kích thước)
Bộ insert HSW đã chỉnh kích thước để in ổn với nozzle 0.6mm. Hex bên trong giữ nguyên để phụ kiện kiểu “peg” vẫn vừa, phần ngoài nới khoảng 0.2mm giúp lắp vào wall plates dễ hơn; kèm file Fusion 360.
Mô tả
Mình đã bực bội dữ lắm khi in cái HSW “dở hơi” của mình và mấy món phụ kiện. Hoặc là dung sai rất chặt, có khi còn không lắp vô được, hoặc là phải scale mấy cái insert theo trục X và Y xuống 99%. Nhưng làm vậy thì những model khác có thể lại không vừa với insert của bạn. Và insert của bạn cũng có thể không vừa với wall plates.

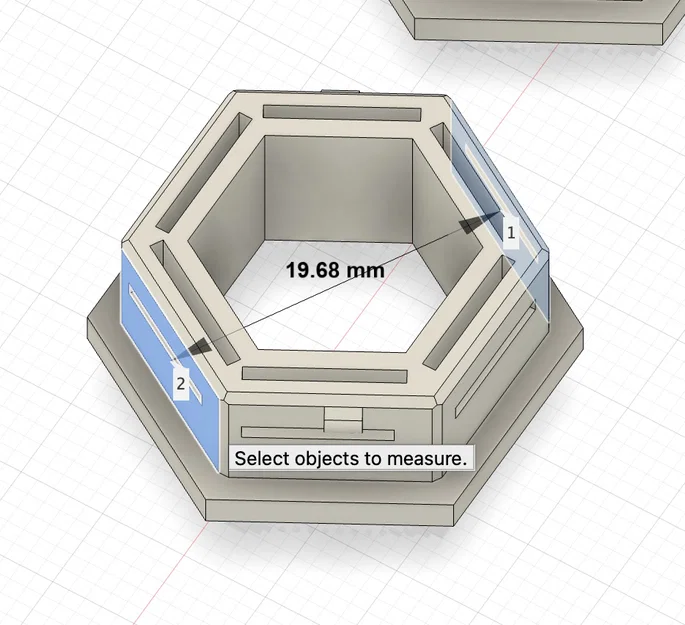

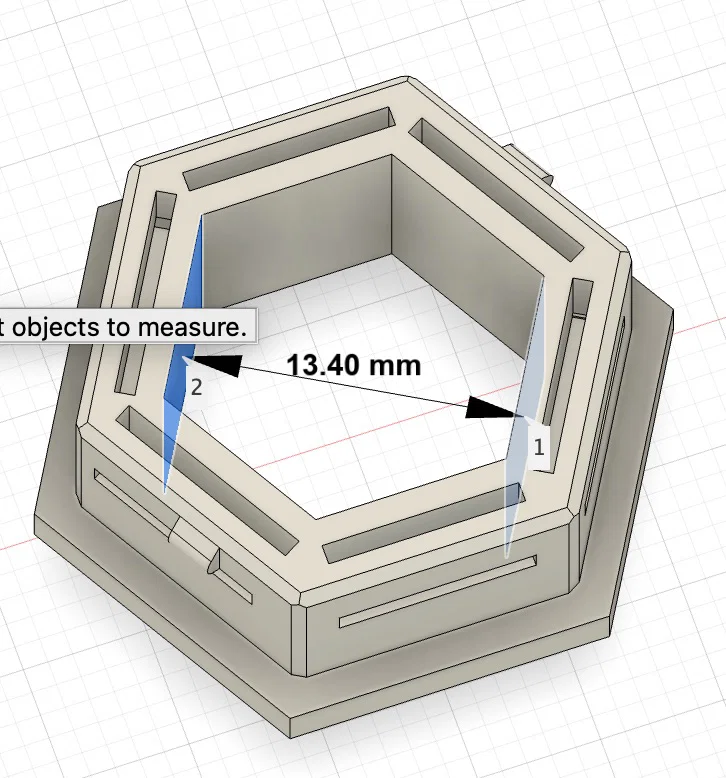

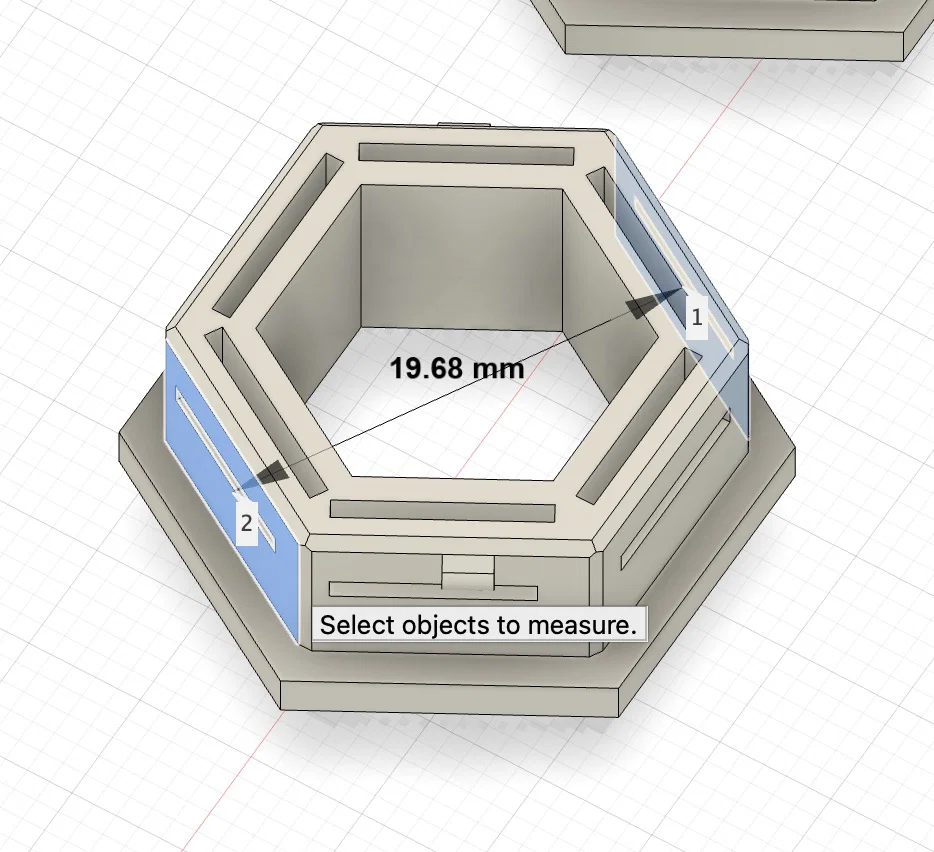

Vậy nên mình làm lại từ đầu để phần insert thực sự được chỉnh kích thước. Cái hex phía trong cùng (phần rỗng) vẫn giữ nguyên kích thước gốc, nên các phụ kiện kiểu “peg” vẫn sẽ vừa. Phần ngoài của insert được chỉnh khoảng .2mm để lắp vào wall plates dễ hơn. Và mỗi insert chỉ có 2 tab. Các insert dạng 4 mảnh sẽ có 2 tab mỗi insert, tổng cộng 8 tab.
Mình cũng kèm theo file Fusion 360 để bạn chỉnh sửa theo ý thích.
***Update***
V1 hơi nhỏ một chút ở kích thước ngoài. Mình đã cộng thêm .23mm cho v2. File đã được cập nhật.
PRINT SETTINGS
Mấy thiết lập này dùng nozzle .6mm, tùy máy tùy kết quả (ymmv):
PETG
Layer Height: .3
Layer Width: .62
Precise Wall: on (nếu bạn có)
Order of print: Inner, Outer, Infill
Wall Generator: Classic (Arachne có vẻ làm rối thứ tự line)
