Tool nắn thẳng dây & hỗ trợ bấm đầu RJ45 cho cáp Ethernet

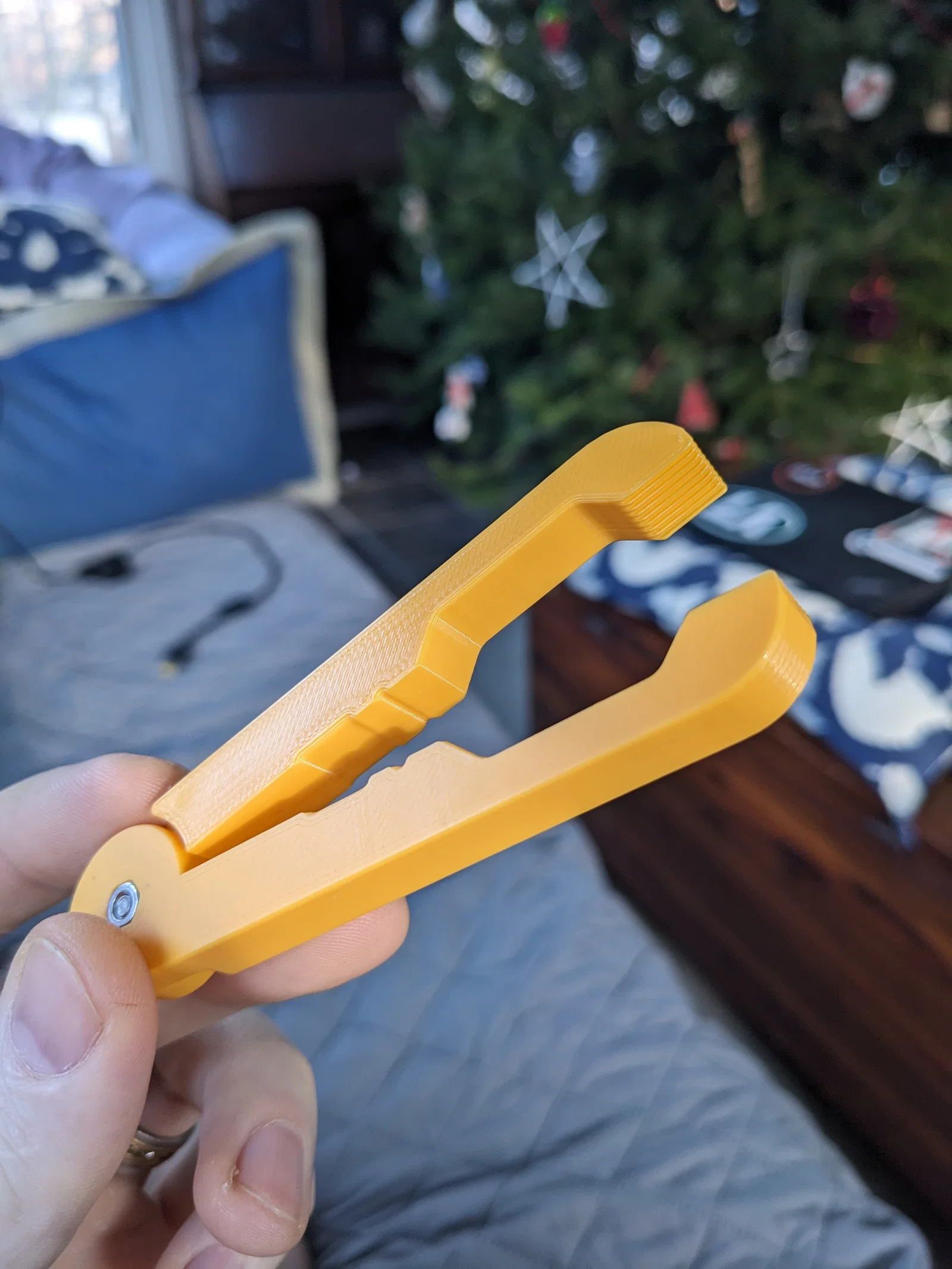

Mẫu này ban đầu lấy cảm hứng từ @ktothestank – bạn ấy làm một cái wire straightener đơn giản. Mình in ra dùng thử vì đang bấm đầu ethernet khá nhiều, rồi quyết định làm lại từ đầu và lặp (iterate) 5 lần để ra một phiên bản có nhiều chức năng hơn. Thành phẩm cuối cùng khác kha khá, nhưng vẫn xin cảm ơn @ktothestank vì nguồn cảm hứng ban đầu!

Parts required:

1 - M3 nut

1 - M3x8 Socket Head Cap Screw

Cách bấm (terminate) một sợi cáp ethernet:

1. Tuốt lớp vỏ (jacket) bằng kìm bấm mạng (crimper tool) hoặc dao lam

2. Cắt bỏ dây tiếp địa (grounding conductor) và thanh chia giữa (center spline) bằng dao lam

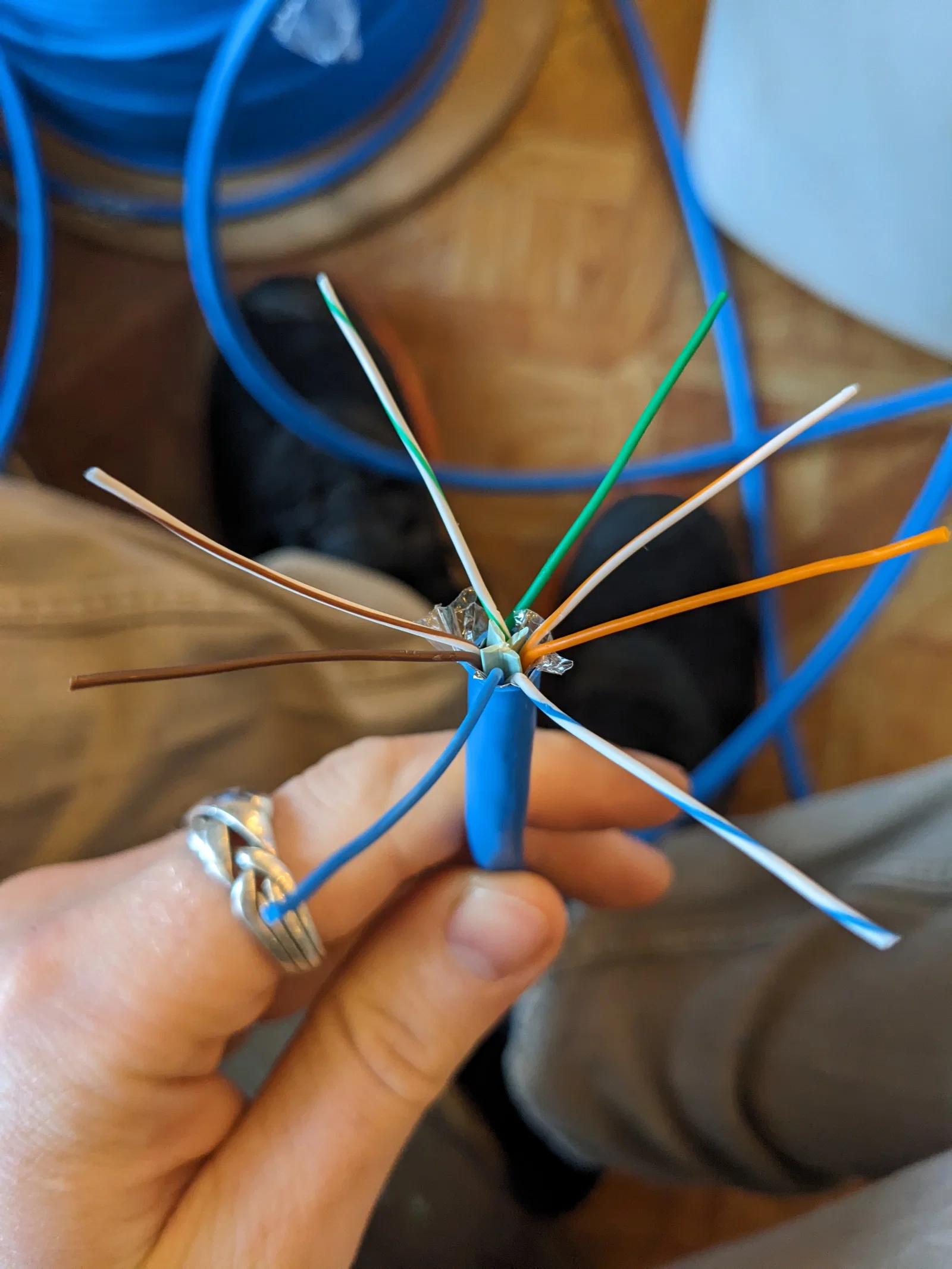

3. Ở ngay phần gốc của mỗi cặp dây xoắn, luồn một tua-vít dẹp nhỏ vào giữa cặp dây. Đẩy tua-vít xuyên qua cho đến khi phần thân tròn của tua-vít nằm giữa hai sợi. Kéo tua-vít về phía đầu dây. Một lần kéo như vậy sẽ làm thẳng được một đoạn dây khá dài.

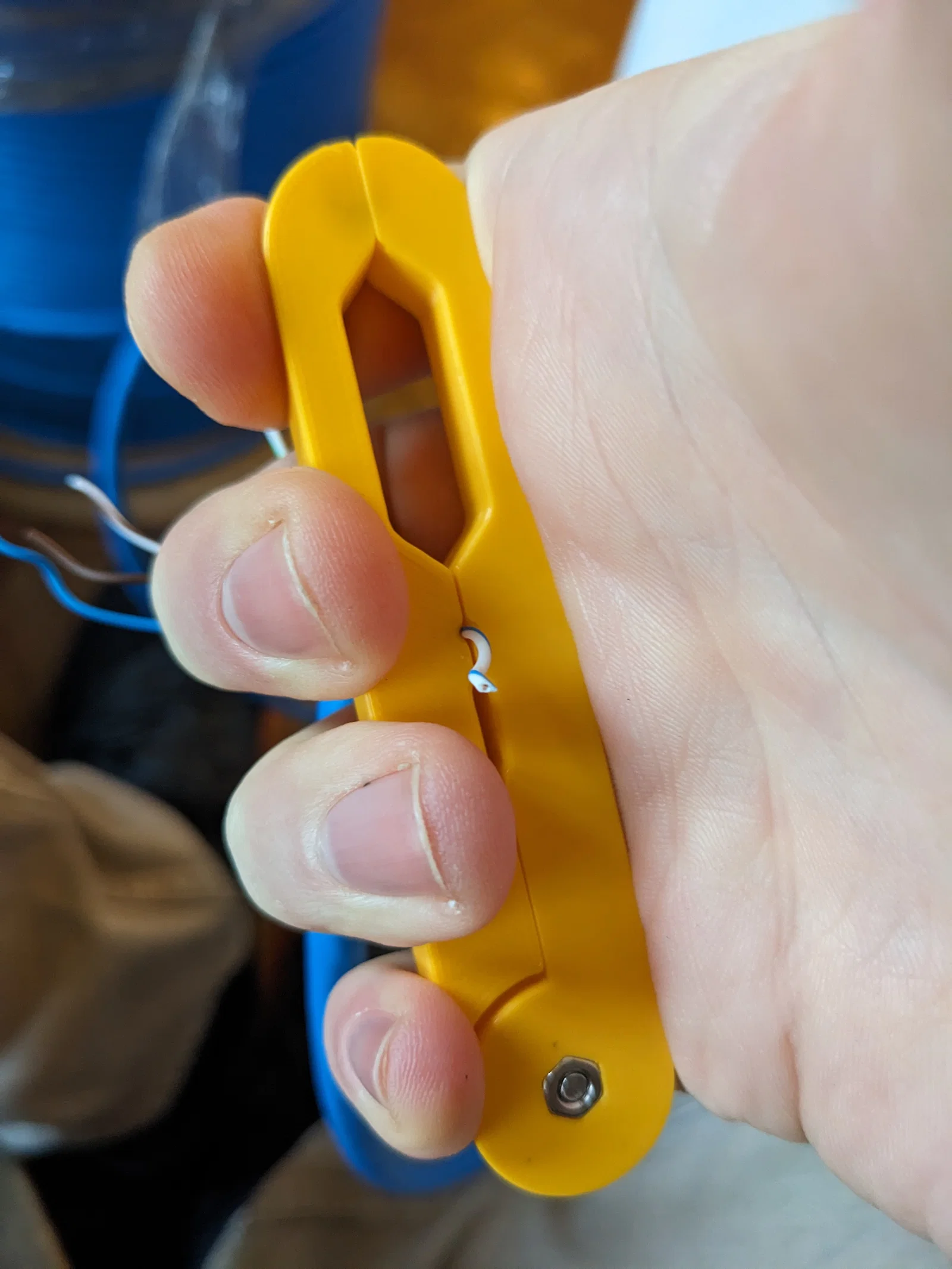

4. Dùng lỗ nhỏ duy nhất ở giữa tool của mình, kéo nhanh từng sợi để nó thẳng hoàn toàn như hình

5. Xếp dây đúng thứ tự (tra online hoặc có thể in ngay trên kìm bấm của bạn)

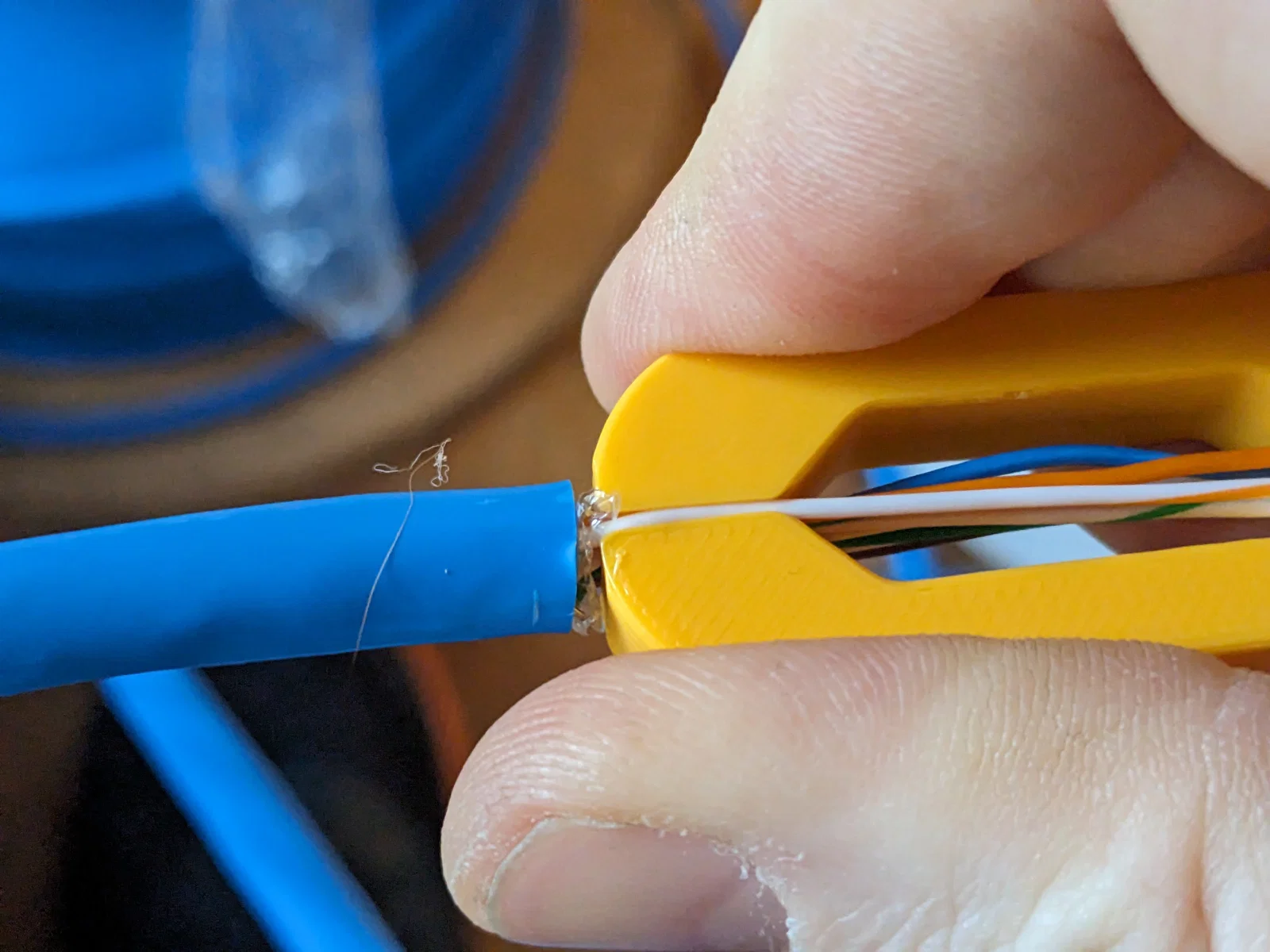

6. Dùng phần kìm ở đầu tool của mình, đặt tất cả sợi dây vào từng rãnh và bóp lực vừa phải. Trượt tool sát lên tới phần jacket như hình để dây thẳng tới tận mép jacket.

6. Nếu cần, cho dây vào khe để đẩy chúng sát lại gần nhau hơn. Thường thì không cần, nhưng đôi khi giúp canh bề ngang bó dây khớp với bề ngang của connector.

7. Cắt bỏ phần đầu dây theo chiều dài mong muốn để tất cả bằng nhau. Kể cả dùng pass-thru connectors thì bước này vẫn giúp luồn dây vào dễ hơn nhiều.

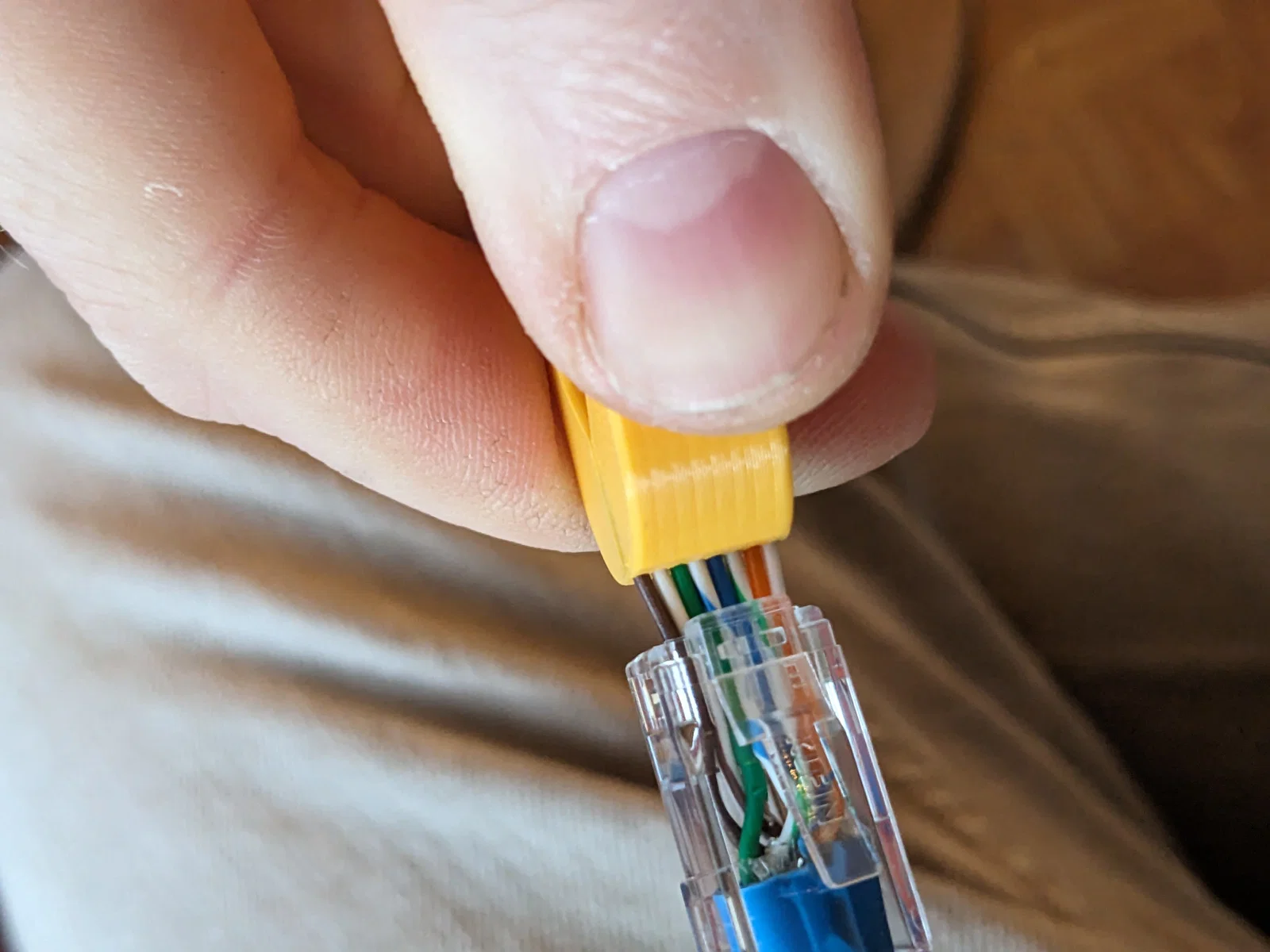

8. Luồn vào đầu RJ45 connector. Nhớ đẩy phần jacket vào sâu trong connector để khi bấm nó kẹp lại làm strain relief. Nếu là pass-thru connector (khuyên dùng mạnh!), kiểm tra lại thứ tự dây đã chui ra phía trước để chắc chắn không có sợi nào bị đổi vị trí. Nếu cần, bạn có thể kéo dây xuyên qua connector bằng tool của mình như hình.

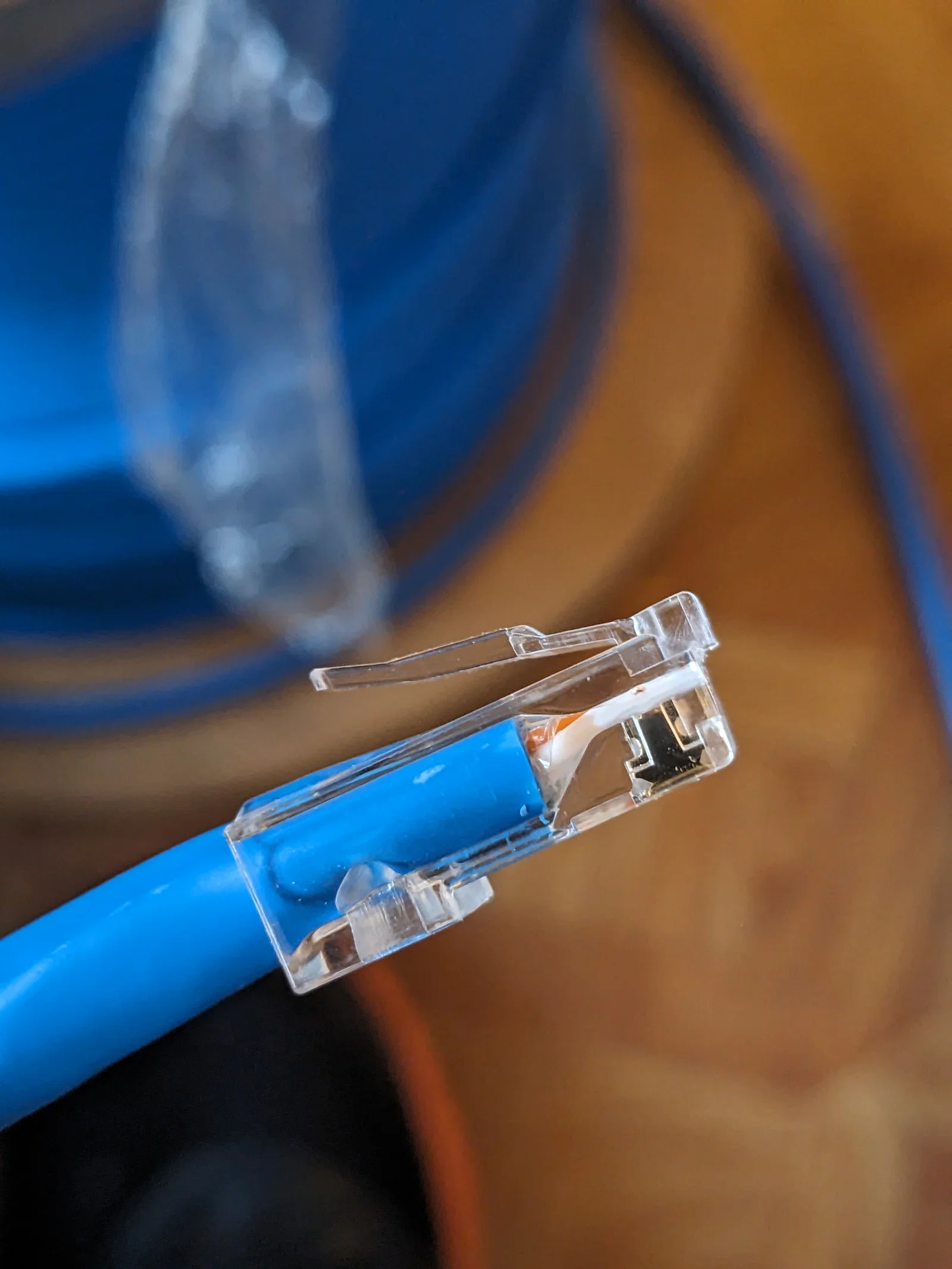

9. Dùng kìm bấm (crimp tool) để bấm và tận hưởng đầu bấm chuẩn chỉnh của bạn!
