Vỏ cảm biến chất lượng không khí ESPHome (PMS5003/DHT22/ESP32) - DevKit V1

Đây là gì?

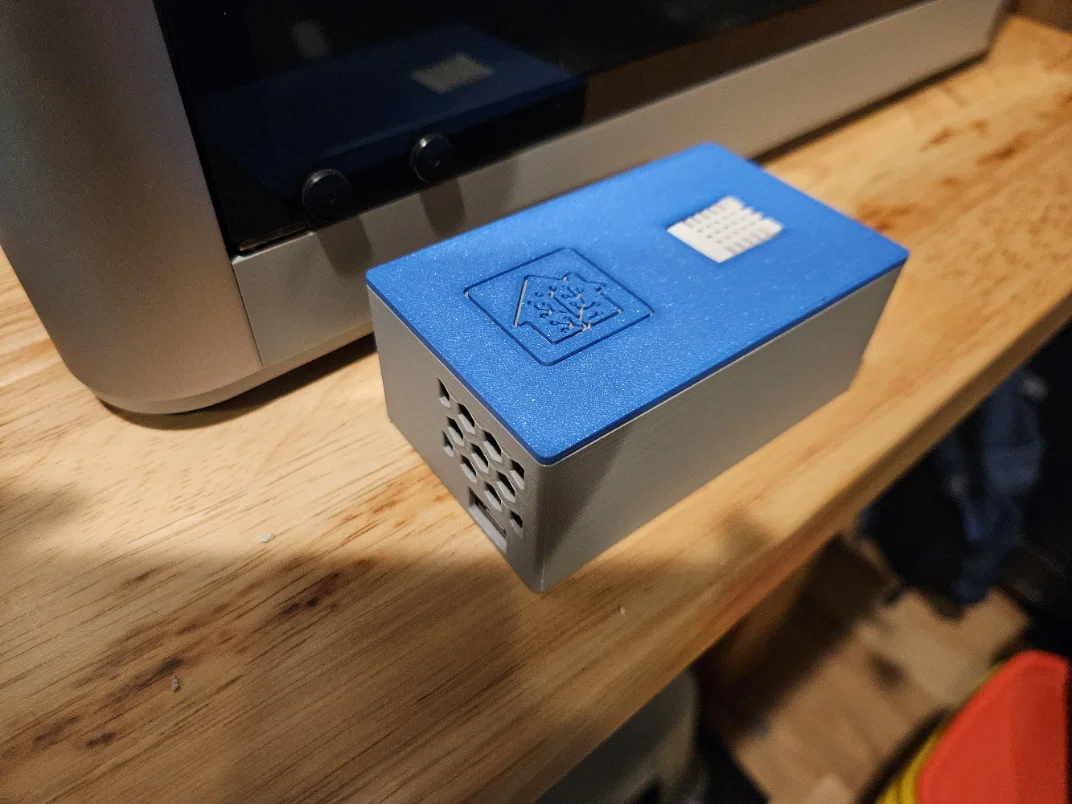

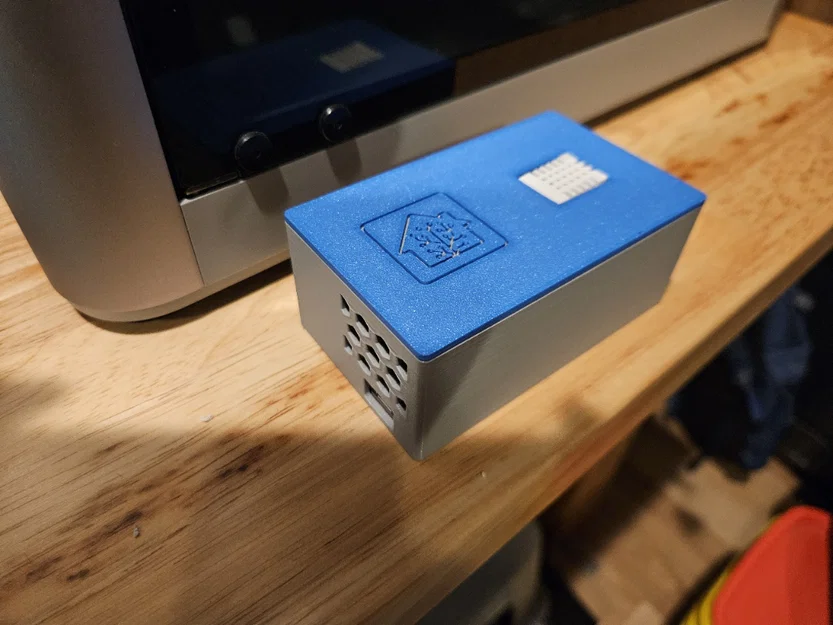

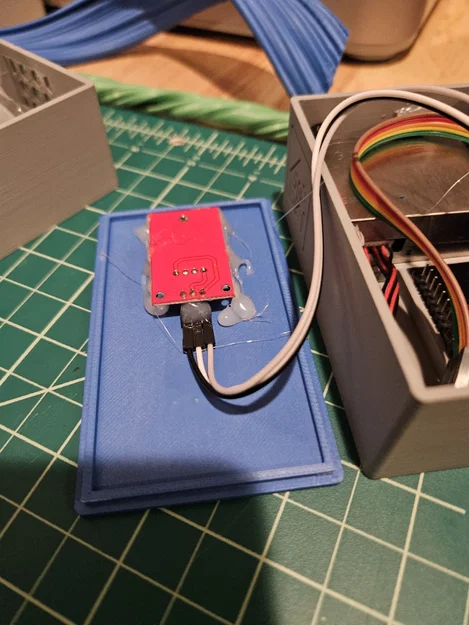

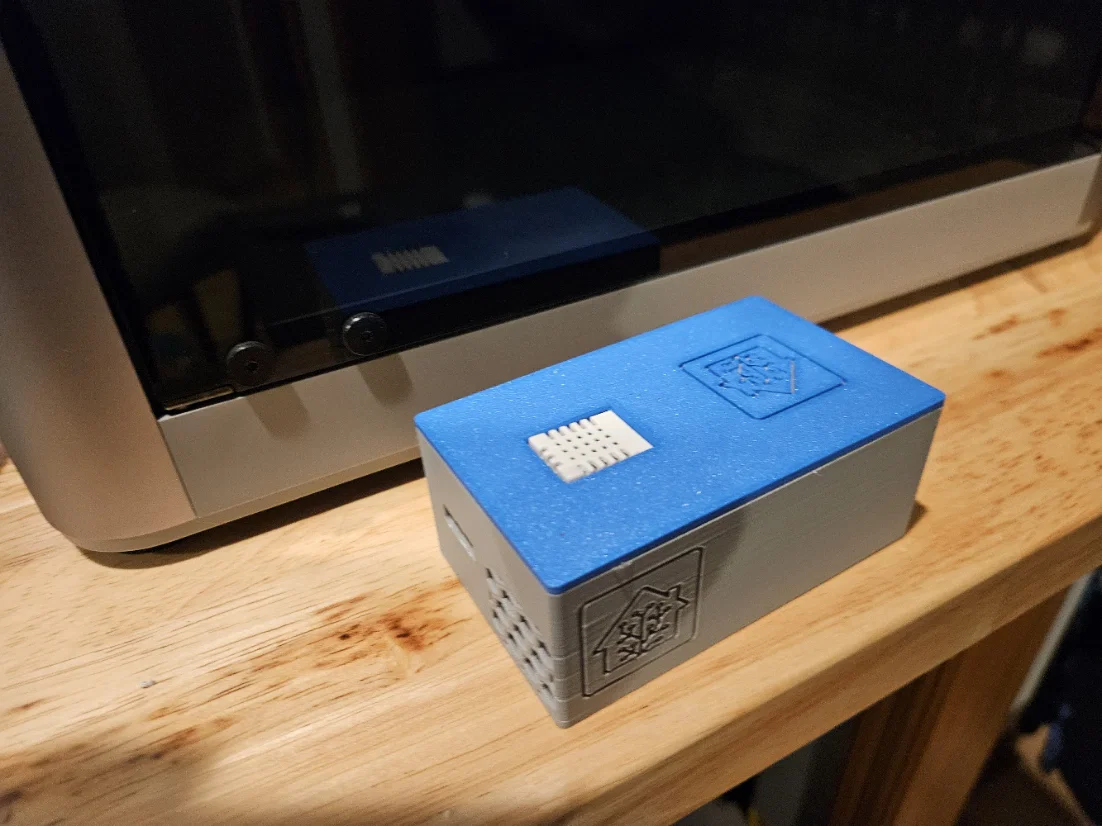

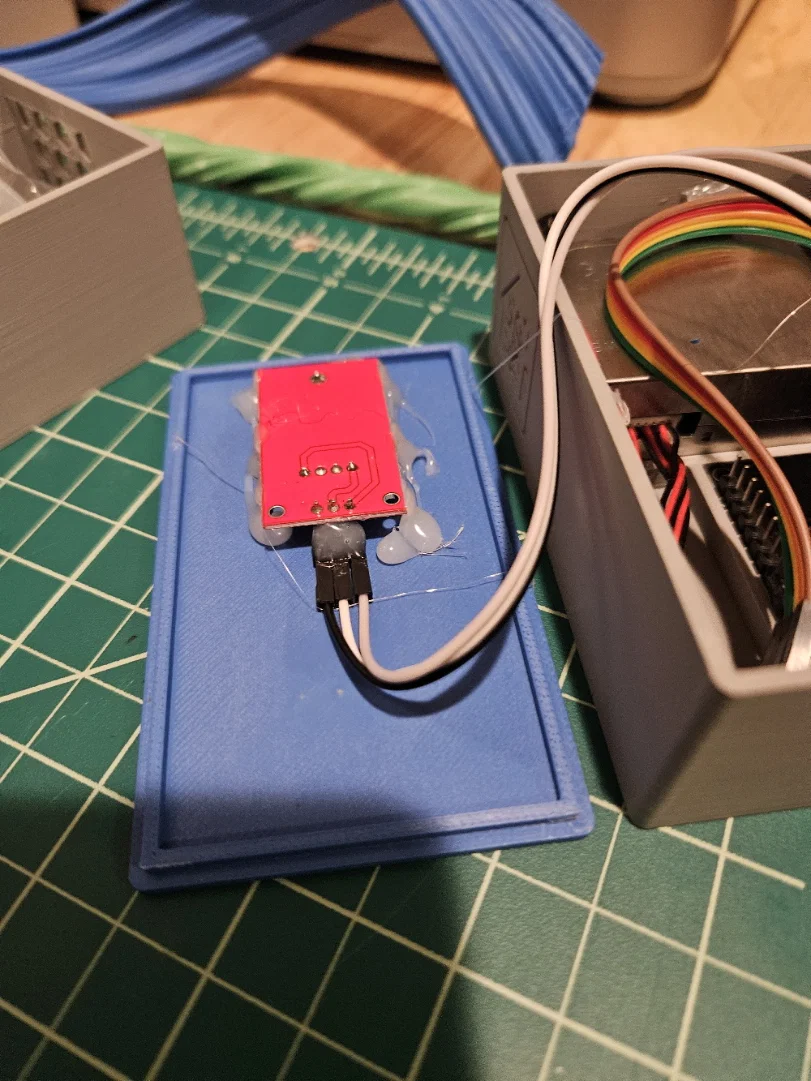

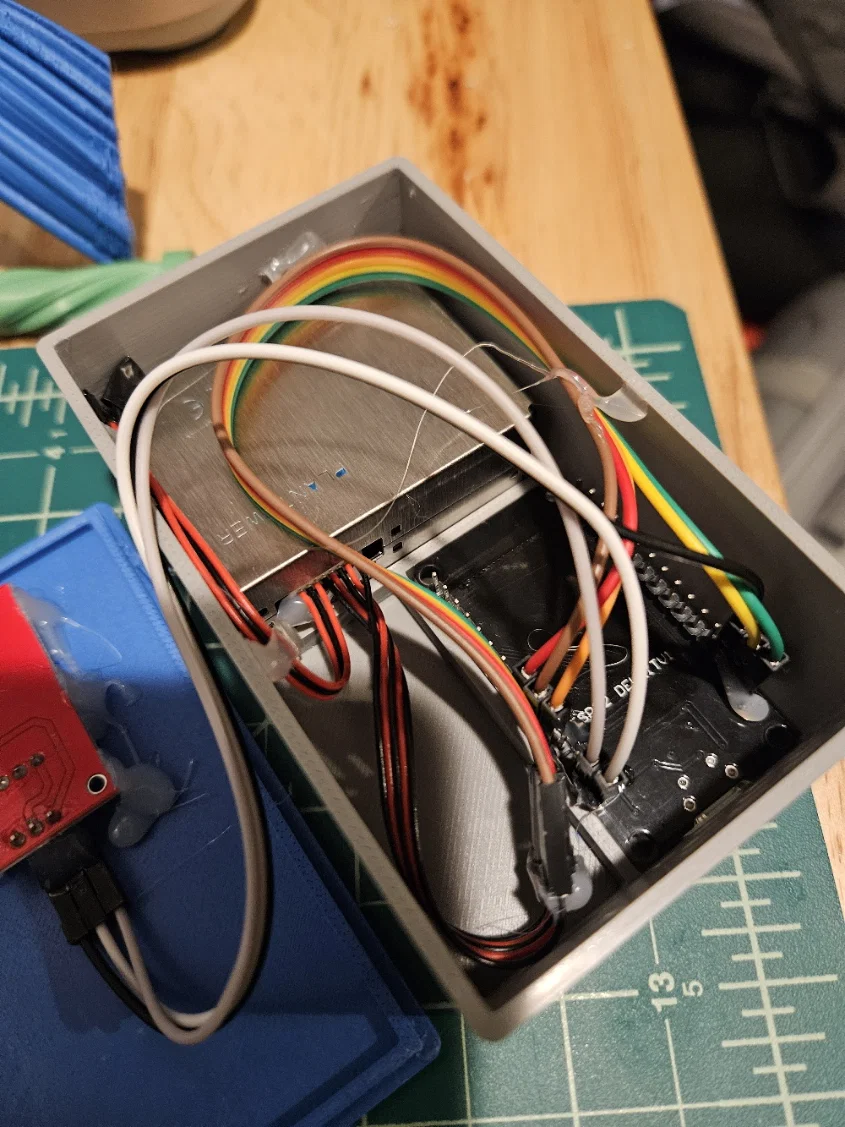

Đây là một bộ vỏ (enclosure) được thiết kế để chứa một board ESP32 (cụ thể là ESP32 DevKit V1), một cảm biến PMS5003, và một cảm biến nhiệt độ/độ ẩm DHT22.

Thiết bị được cấp nguồn qua cổng micro USB của ESP32, và cổng này được chừa lộ ra ở mặt sau của vỏ.

Đây là bản remix từ enclosure gốc của abasson. Mình chỉnh lại để vừa khít riêng cho phiên bản board ESP32 DevKit V1.

Tại sao mình làm nó?

Mình muốn xem có thể thu được dữ liệu gì về chất lượng không khí gần máy in 3D của mình. Ở nhà mình đã chạy sẵn Home Assistant để điều khiển/giám sát/tự động hoá, và cũng tò mò muốn thử xem ESPHome “hot” cỡ nào. Sau khi thấy các lựa chọn máy đo chất lượng không khí bán sẵn mà tích hợp được với Home Assistant không như kỳ vọng, mình quyết định đi theo hướng DIY.

Nên in như thế nào?

Không có gì quá đặc biệt. Mình chọn in với tree supports chỉ để chắc chắn hai khe hở nhỏ không có support vẫn giữ được form. Không biết có thật sự cần không. Ngoài ra, mình in với layer height 0.16mm trên Bambu X1C và kết quả ra rất ổn!

Còn phần điện tử thì sao?

Nếu mọi người quan tâm, mình sẵn sàng chia sẻ thêm chi tiết hoặc viết ngắn gọn về cách mình làm. Cứ cho mình biết mọi người muốn biết phần nào nhé!

Để tham khảo, đây là các tài liệu đã giúp mình nhiều nhất:

• Bài viết này của Pieter Brinkman, đóng vai trò là điểm bắt đầu cho dự án và cung cấp phần lớn những gì mình cần biết
• Bài post Reddit này tình cờ giúp mình vượt qua một vài vướng mắc

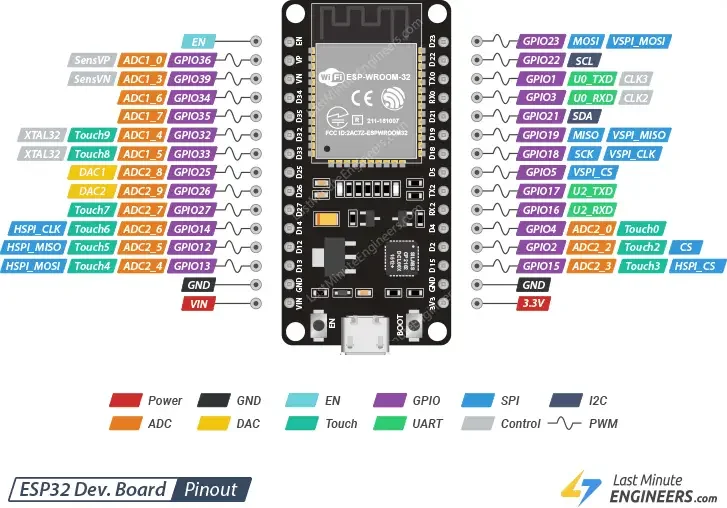

• Tài liệu ESP32 DevKit V1 này từ Last Minute Engineers, có pinout bên dưới và tài liệu rất gọn về những chân an toàn nên dùng.
