Đồ gá (fixture) cho battery pack để spot welding pin lithium

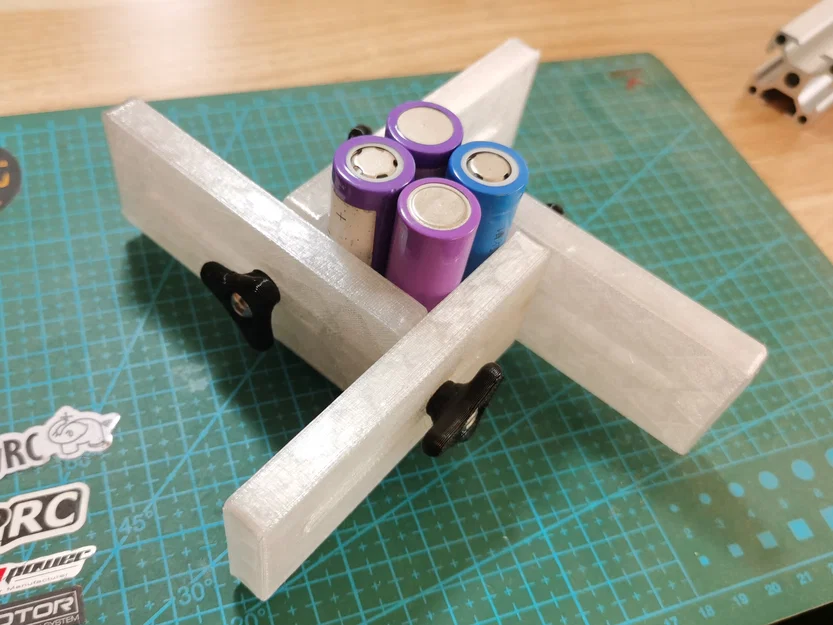

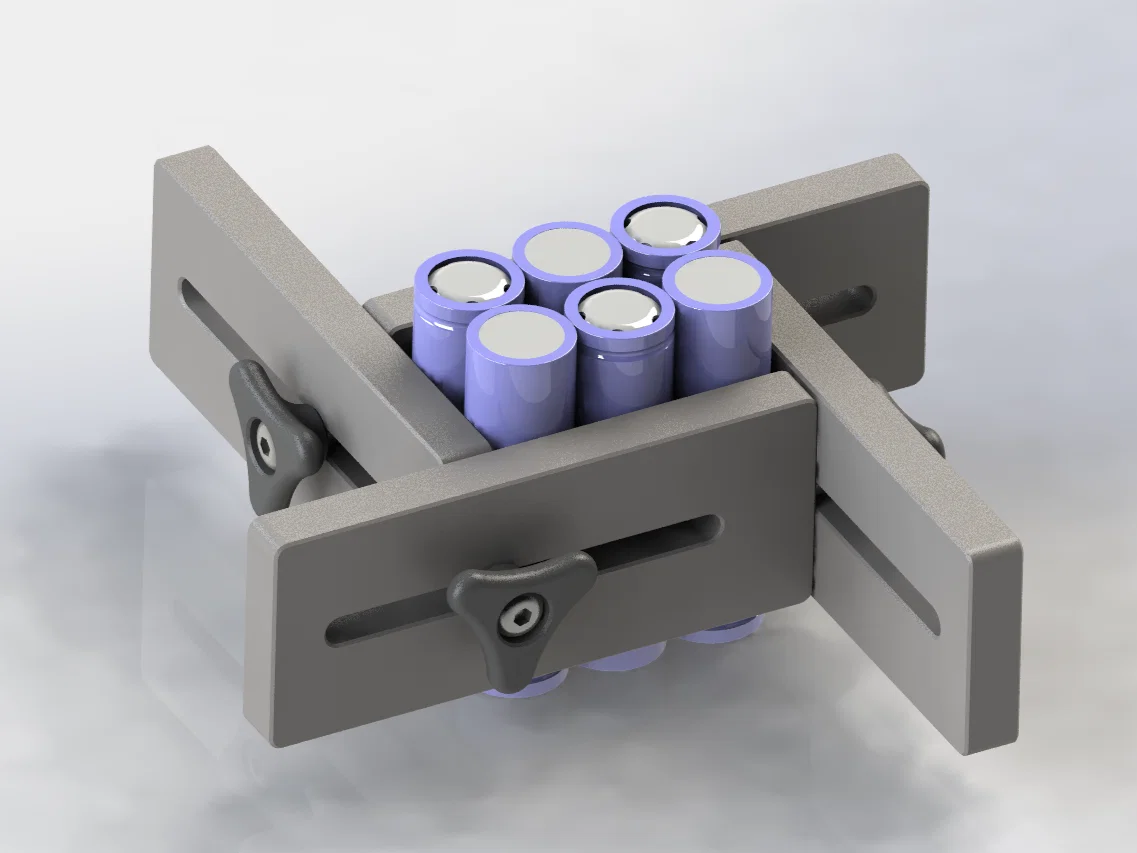

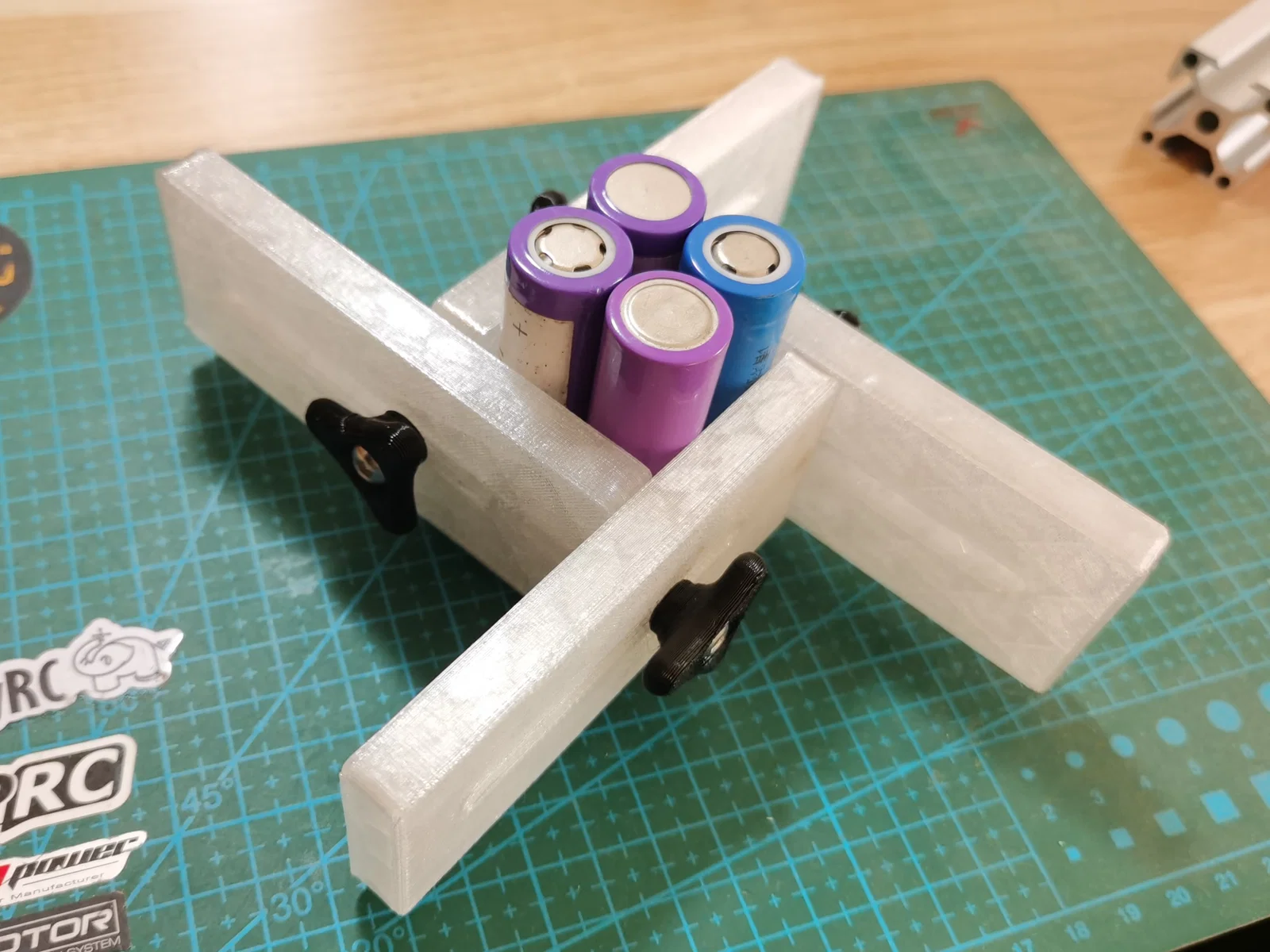

Mẫu này được thiết kế như một cái kẹp (clamp) để spot welding các cell pin lithium.

Bạn cần in 4 tấm cố định (fixed plates) và 4 núm vặn (knobs), mỗi loại 4 cái.

Ngoài việc in mẫu, bạn còn cần chuẩn bị các món sau.

BOM: 8 cái M557 Heat Set Inserts

       8 con ốc M5, dài 20mm, 22mm hoặc 25mm

Trong file có bản vẽ STEP, bạn có thể chỉnh sửa theo nhu cầu.
