Bộ tăng tốc gắn tường cho đường đua Hot Wheels

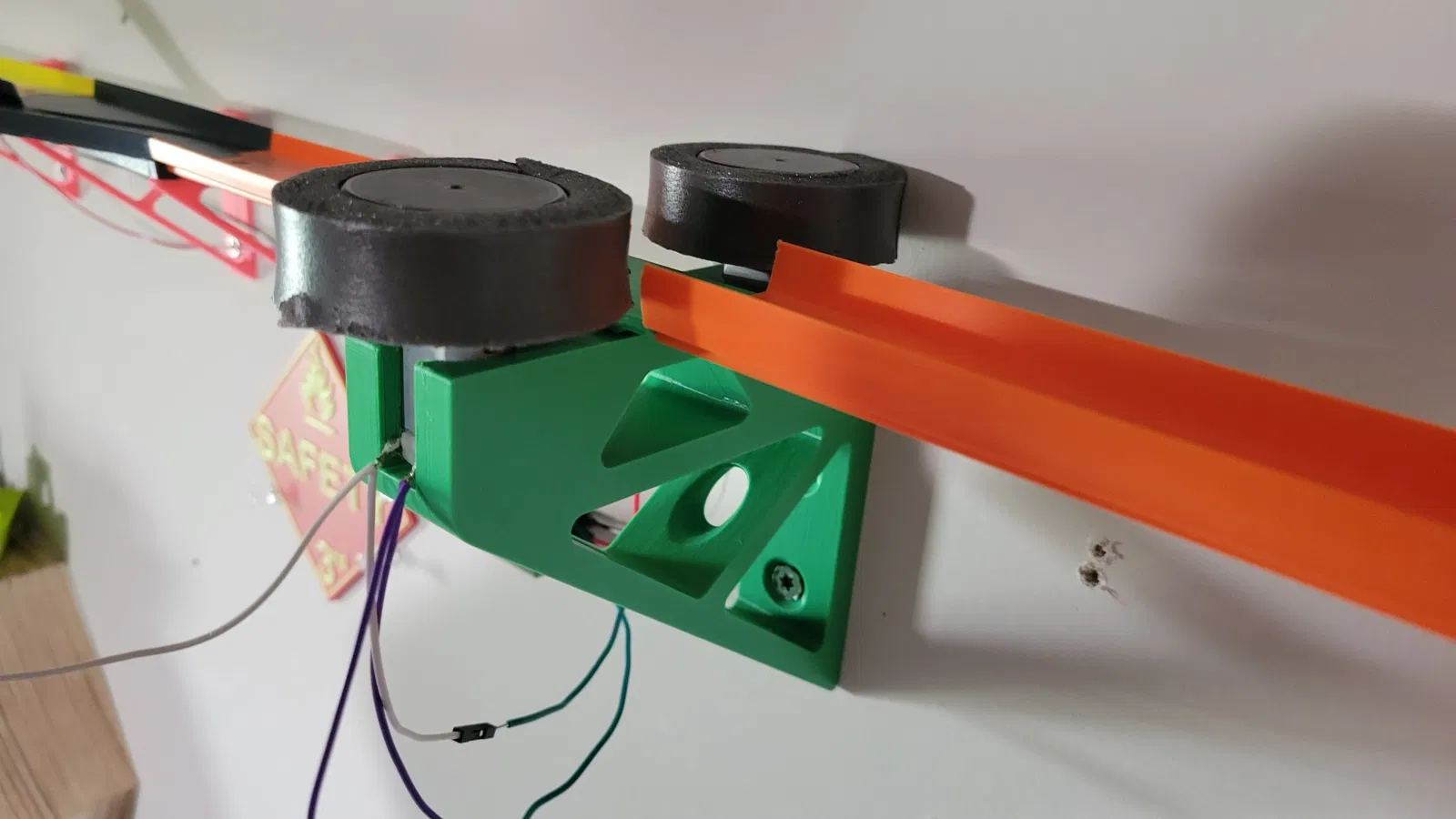

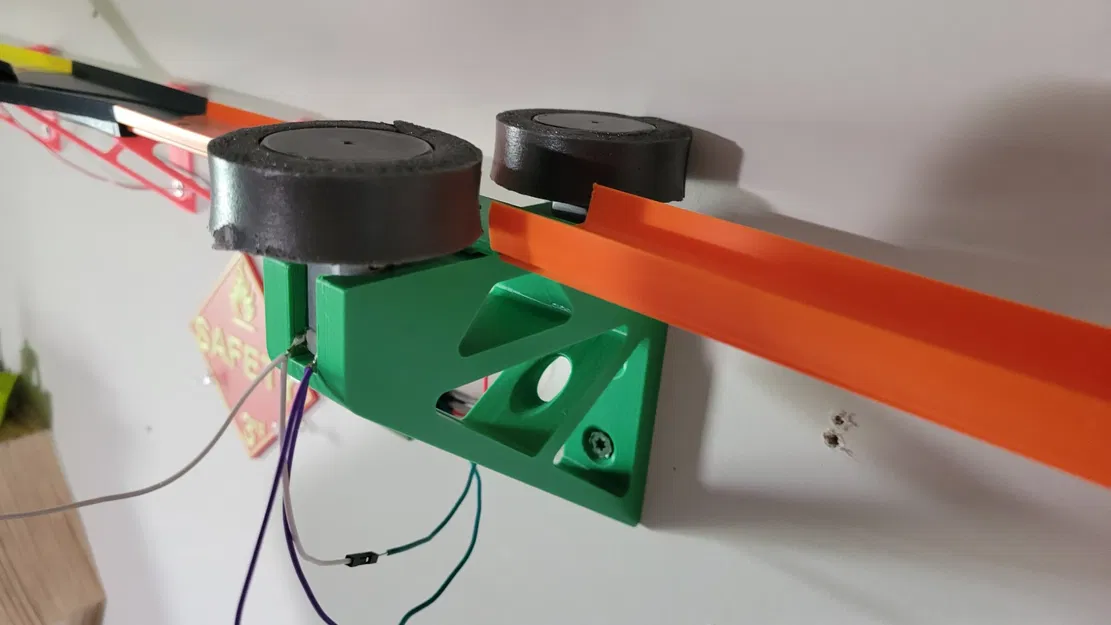

Như một phần trong sự ám ảnh liên tục của tôi với việc xây dựng các đường đua Hot Wheels tùy chỉnh gắn trên tường, tôi đã thiết kế bộ tăng tốc chạy bằng động cơ này.

Các bộ phận cần thiết để tái tạo như hình là:

• 2x động cơ DC mini loại 130 (tương tự như những cái này)
• 1x bộ điều khiển tốc độ động cơ DC
• băng dính foam 7/16" H x 3/4" W (băng dính chống thấm hoạt động khá tốt, hãy chắc chắn rằng băng foam không lớn hơn 7/16" hoặc 11.1 mm dày vì không có nhiều khoảng trống giữa động cơ bên trong và tường)
• vít để gắn lên tường (lỗ có đường kính 5mm)

Số lượng các bộ phận in cần thiết là:

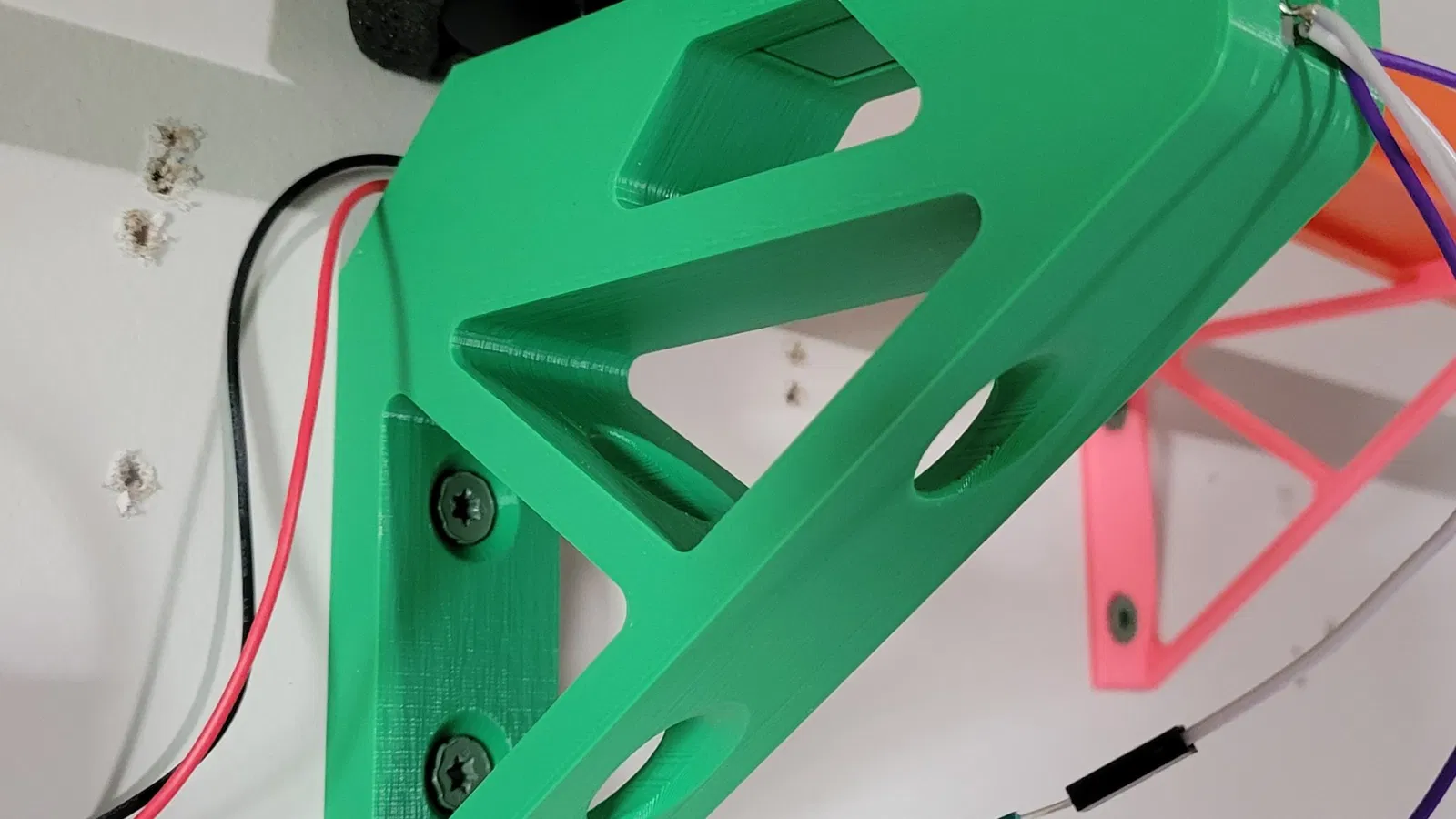

• 1x giá đỡ động cơ (in phẳng sẽ cần một số hỗ trợ cho bên trong lỗ động cơ)
• 1x kết nối đường đua (sẽ cần một lượng nhỏ hỗ trợ chỉ cho bề mặt in)
• 2x bộ truyền động (gắn vào trục động cơ, có thể cần khoan một chút tùy thuộc vào độ chính xác của máy in của bạn. Nó nên vừa khít để tránh trượt trên trục.)

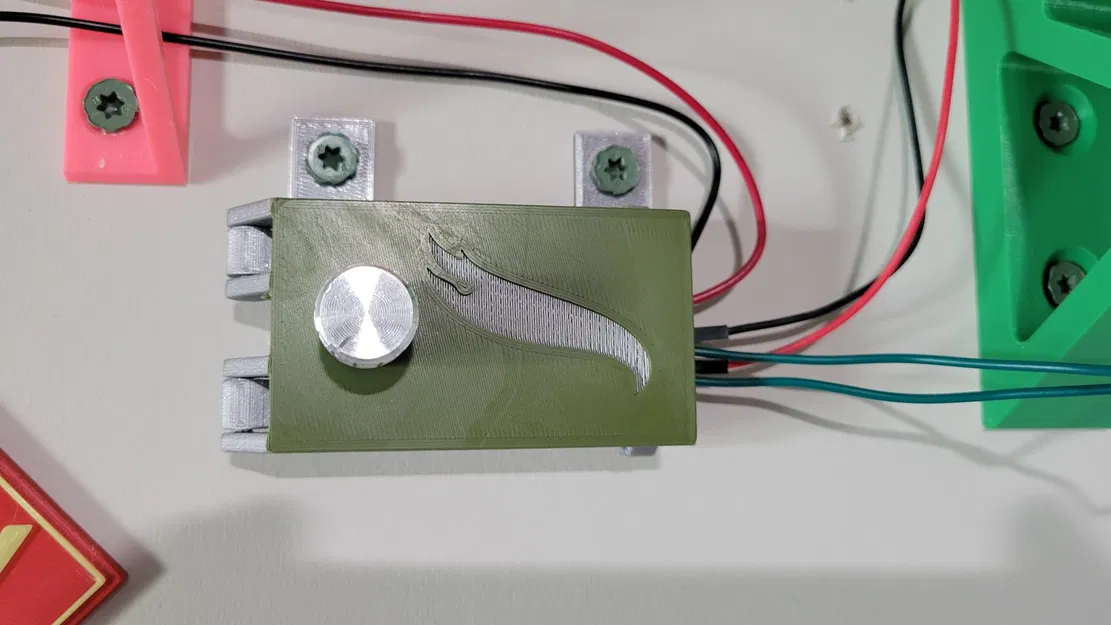

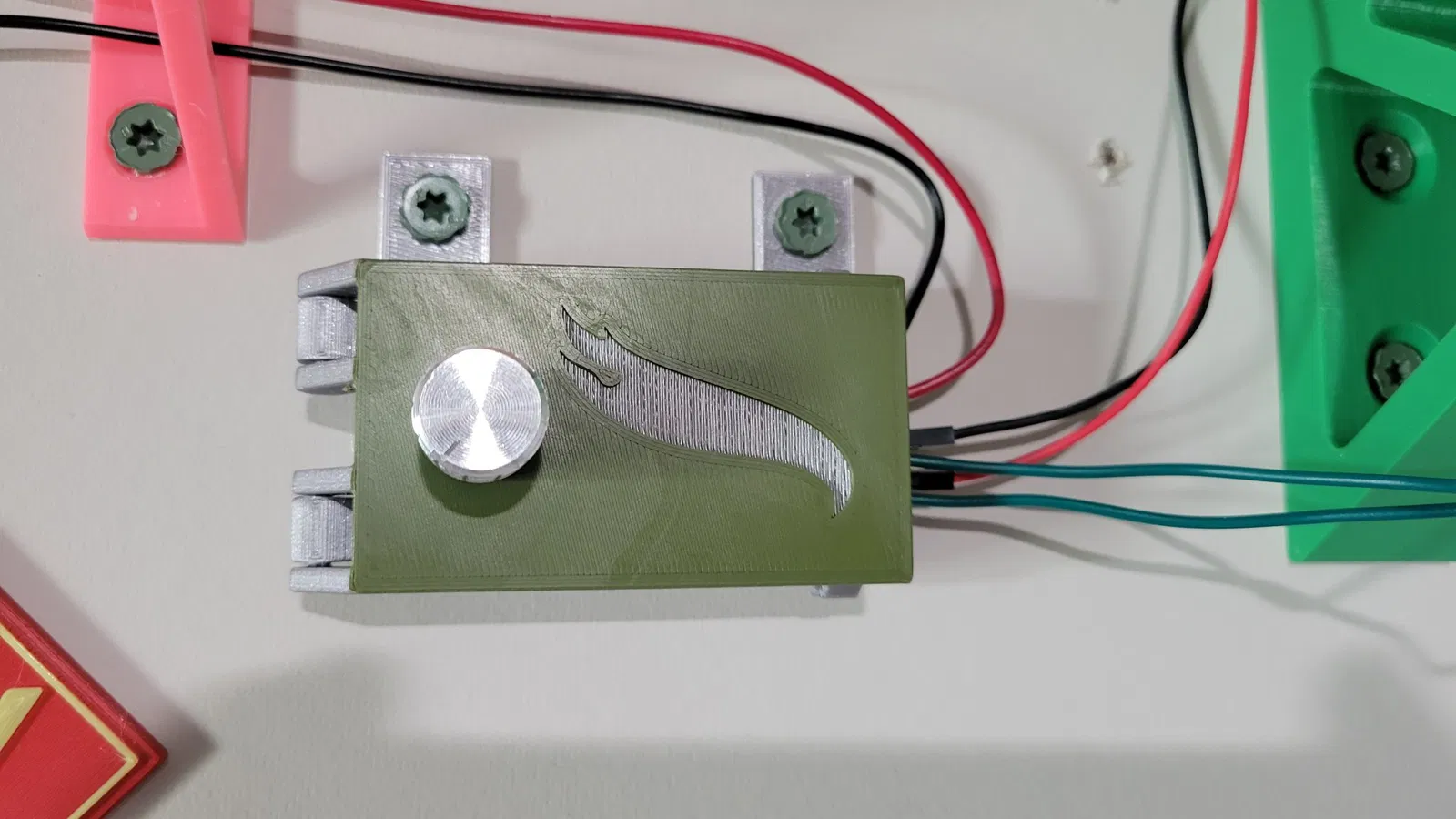

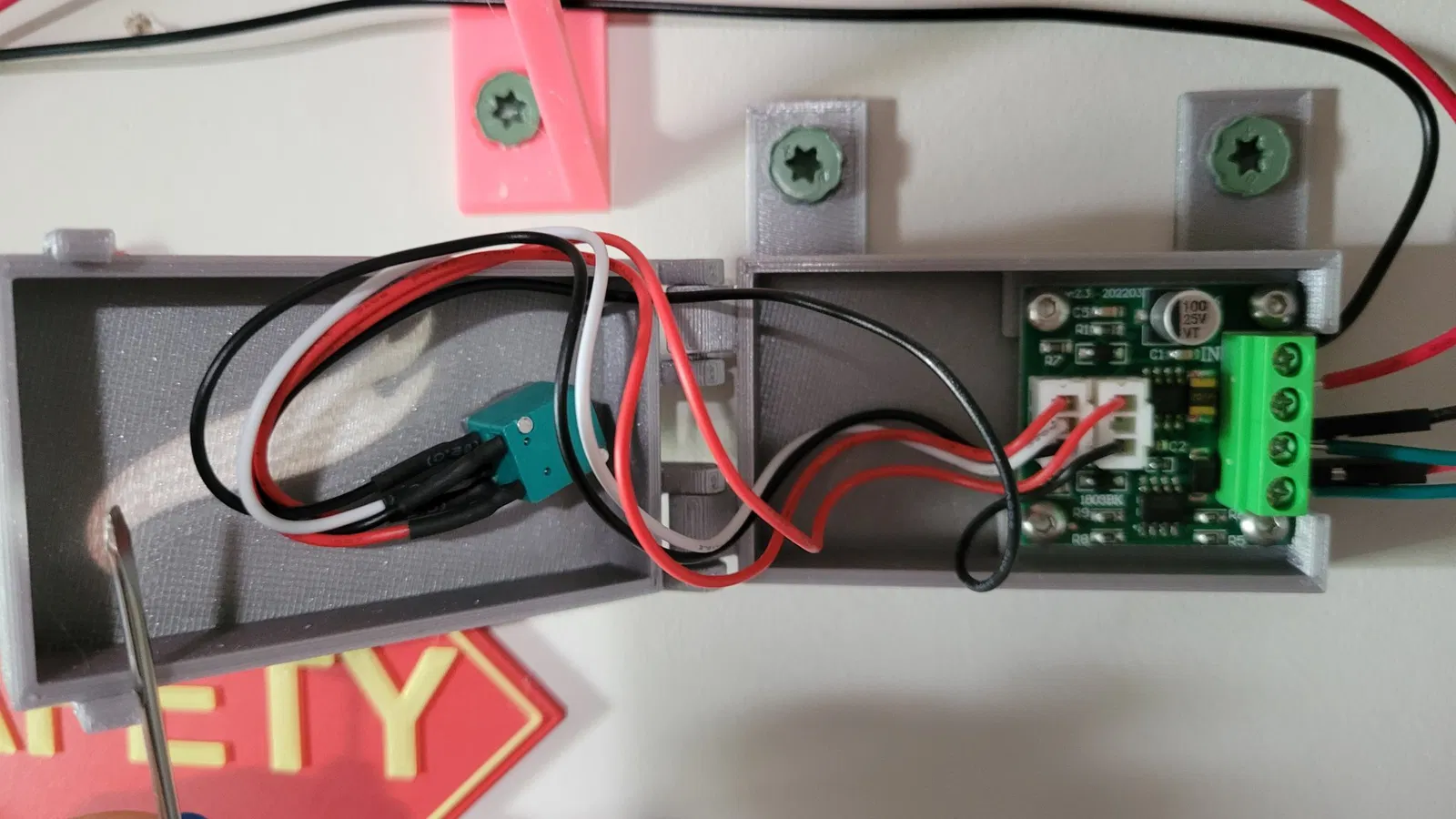

• 1x hộp bộ điều khiển tốc độ (bản lề in tại chỗ và tùy chọn thay đổi màu để hiển thị logo HW, tôi vừa nhận ra rằng tôi nên có màu xanh và cam thay vì xanh lá và bạc)

Khoảng cách từ trung tâm đường đua đến tường là 73mm. Tôi đã bao gồm một giá đỡ đường đua riêng biệt để căn chỉnh với khoảng cách này (màu hồng trong ảnh).
