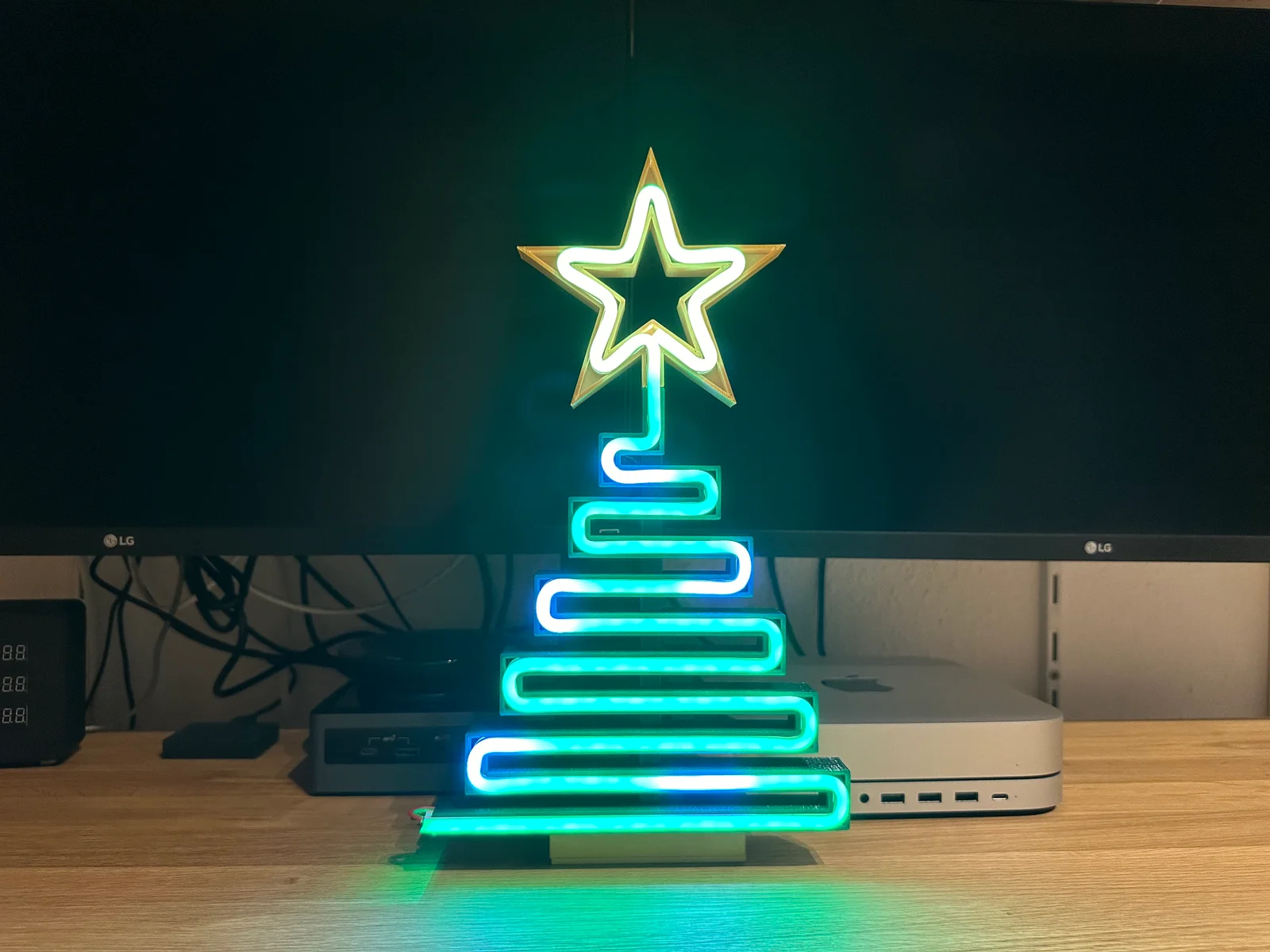

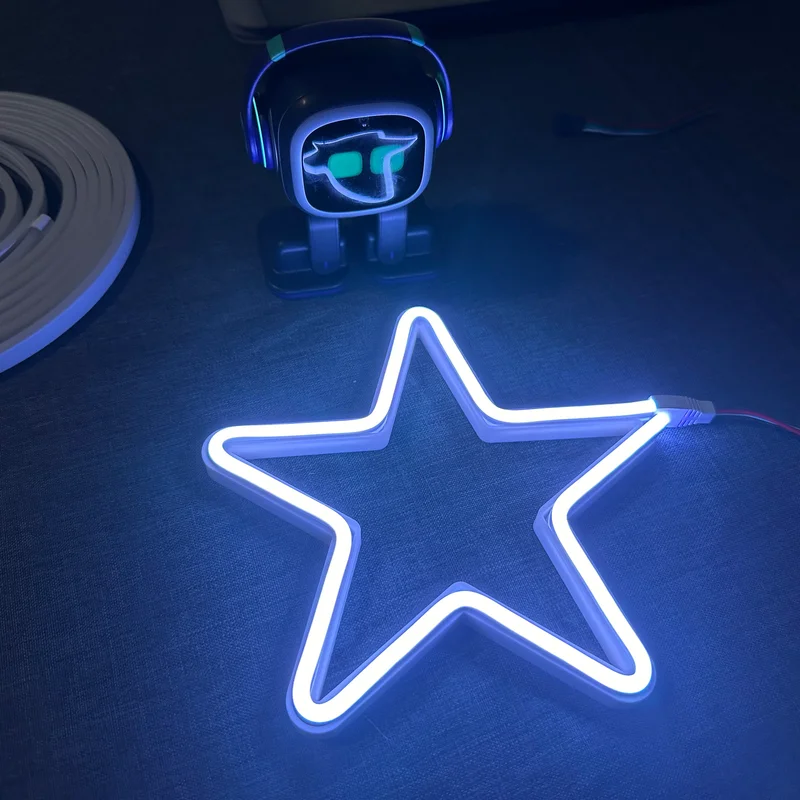

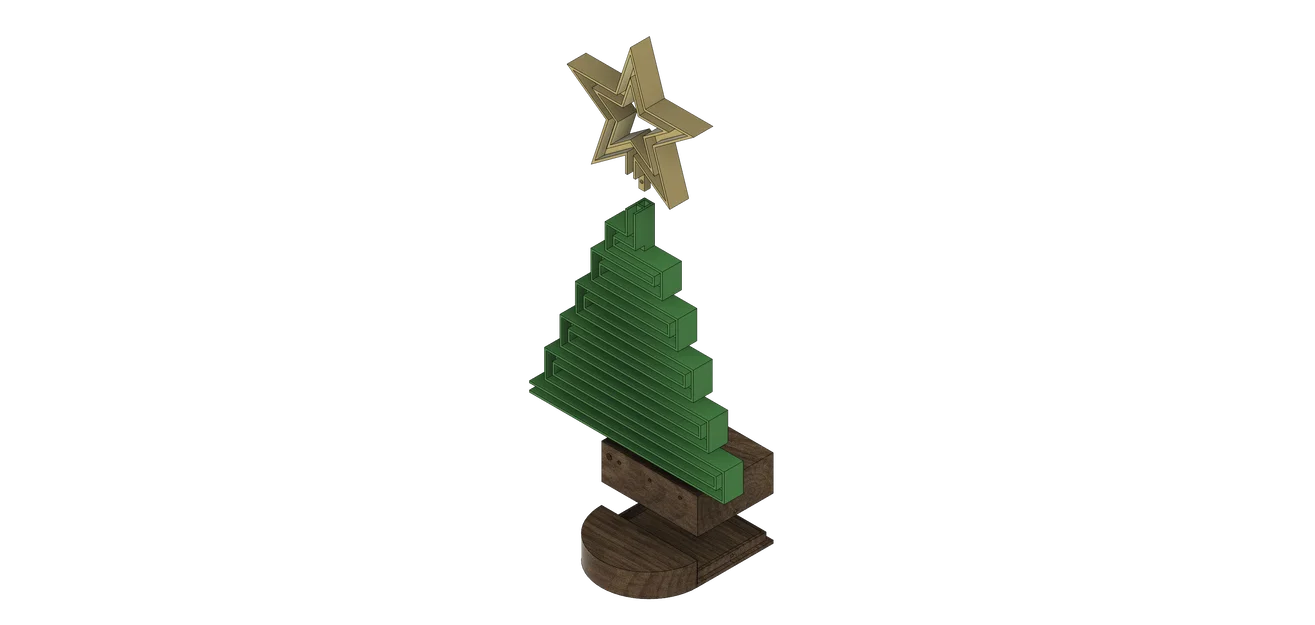

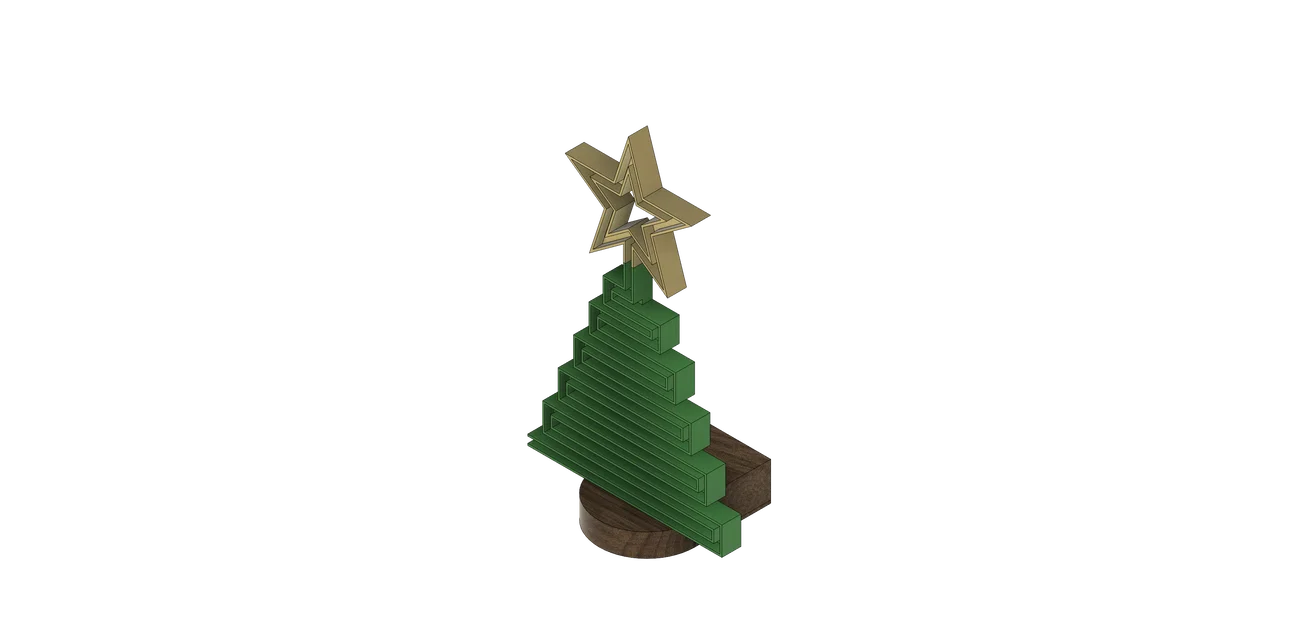

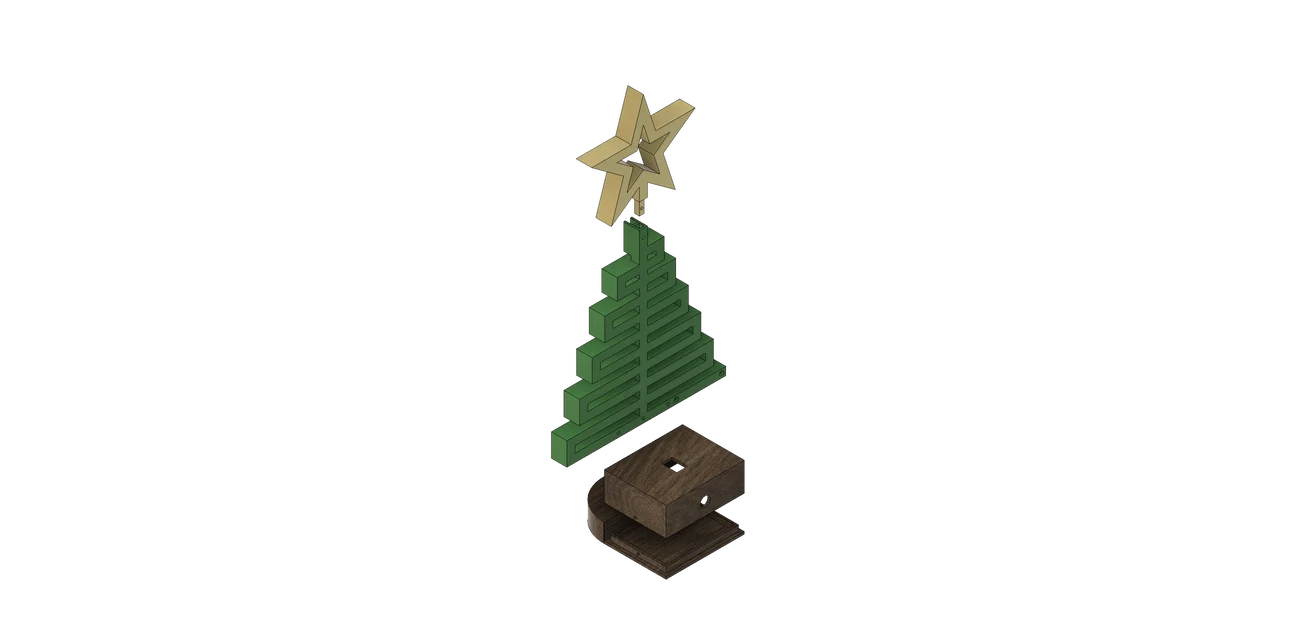

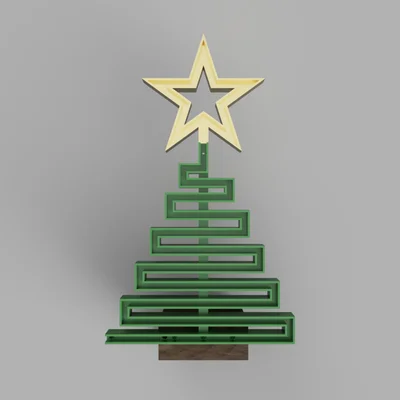

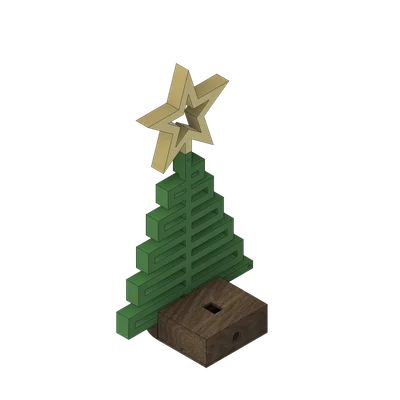

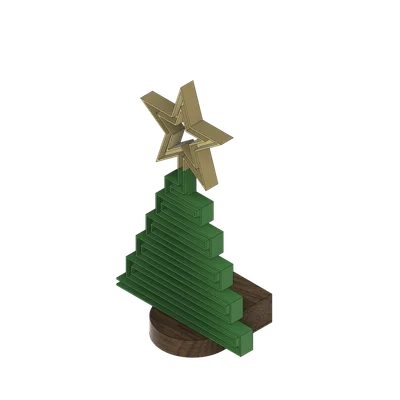

Cây thông Noel neon LED kèm ngôi sao (XMAS neon LED tree with star)

Cây thông Noel neon LED kèm ngôi sao. In và lắp ráp rất dễ.

Video:

Danh sách linh kiện dùng:

• Nguồn 12V/2A
• 173cm của dây neon LED 12V WS2811 5m (rộng 6mm, cao 10mm)
• 1x Wemos D1 Mini ESP8266
• 1x Công tắc On/Off Ø13x19mm
• 1x Barrel jack để cấp nguồn vào Ø12mm
• Một ít dây điện 0,25mm² nhiều màu
• 1x Module Step-Down (12V > 5V)
• 6x vít M3x12
• 3x ê-cu M3

Phần mềm:

• Nếu bạn chỉ muốn dùng màu trắng, thì không cần ESP8266 hay code.
• Code nằm trong GitHub repository của mình.
• Khi bật nguồn, phần mềm sẽ chạy bài test RGBW: tất cả LED sẽ lần lượt chuyển sang đỏ, xanh lá, xanh dương và trắng rồi tắt lại để kiểm tra cấu hình RGB cho dây neon của bạn.
• Sau bài test, bạn có thể chọn dùng cây xanh tĩnh và sao vàng, hoặc random 5 LED chuyển sang trắng (mặc định) để giả lập đồ trang trí trên cây. Animation có thể bật/tắt trong phần settings ở đầu sketch.
• Bạn cũng có thể chỉnh tốc độ chạy animation. Mặc định là 15.000ms (15 giây), nên cứ mỗi 3 giây LED sẽ random chuyển sang trắng rồi quay lại xanh.
• Xem chi tiết trong code.

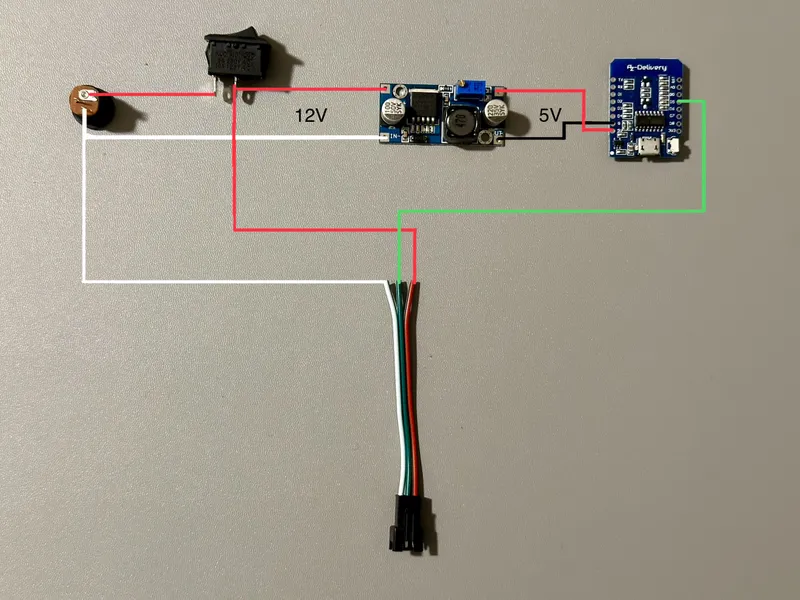

Đấu dây (Wiring):

• Nếu bạn chỉ muốn màu trắng, có thể dùng adapter barrel jack đi kèm nguồn để nối cực “-” vào dây “white” của adapter neon LED và cực “+” vào dây “red” của adapter neon LED.
• Sau khi ép dây neon LED strip vào cây và ngôi sao đã in, bạn chỉ cần cắt strip tại một trong các vạch marker ở cạnh bên của strip. Cây được thiết kế để ôm vừa strip đi 1 vòng quanh, phần LED dư không nhiều như hình minh hoạ.
• Bạn sẽ cần gắn thêm module Step-Down như trên để cấp cho ESP8266 mức 5V thay vì 12V từ nguồn. 12V là để cấp cho chính neon LED strip. Bạn cần đo điện áp ngõ ra của module bằng đồng hồ đo volt và chỉnh về đúng 5V để tránh làm hư ESP8266.

Barrel jack:

Switch:

Step-Down:

ESP8266:

LED strip:

Màu dây (Wire color):

+12V

Pin1

Pin2

IN+

12V

Red

GND

IN-

GND

White

OUT+

5V

OUT-

GND

D5

DIN

Green

Hướng dẫn in (Printing instructions):

• Profile draft 0.3
• Không cần support, trừ một ít support từ bàn in cho phần pin của ngôi sao
• Không cần brim, trừ phần đế (stand) và nắp (lid). Do mình dùng cuộn filament khá cũ bị warping…
• Dùng textured sheet

Chúc in vui vẻ =)
