JST-XH 2-pin 5-way splitter (ngàm gắn cho 2020/1515 extrusion)

Mình cần lắp 4 quạt bed cho Trident từ https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/CannedBass/Trident_Bed_Fans và cần một cách nối cho gọn gàng. Vì mình không thích dùng đầu nối Wago cho dây nhỏ kiểu này, mà quạt 5015 lại đi kèm đầu JST-XH 2 pin tiêu chuẩn, nên cái splitter 5 ngả này giúp cấp nguồn cho 4 quạt từ một cổng JST-XH khác.

Nhớ đảm bảo tổng dòng (amperage) của 4 quạt không vượt quá khả năng cấp của nguồn! Trường hợp của mình, mỗi quạt 5015 ăn khoảng 0.1 A trong khi nguồn cấp được 2A, nên ổn. Ngoài ra nhớ để ý đúng cực (đỏ vào đỏ, đen vào đen, và đừng để dây chạm nhau khi hàn).

Tùy chỗ bạn mua connector, có thể cần chỉnh nhẹ model để đạt độ press fit vừa ý — mình có đính kèm file nguồn Fusion 360 nếu bạn cần.

Các connector sẽ press fit vào mount — mẹo nhỏ: đặt connector lên bàn với phần chân pin hướng lên, rồi ấn mount xuống connector và giữ cho thẳng, đều.

Pictures:

• inserted connectors
• soldered
• hot glue to keep wires in place and ensure some insulation between the two
• ready to install

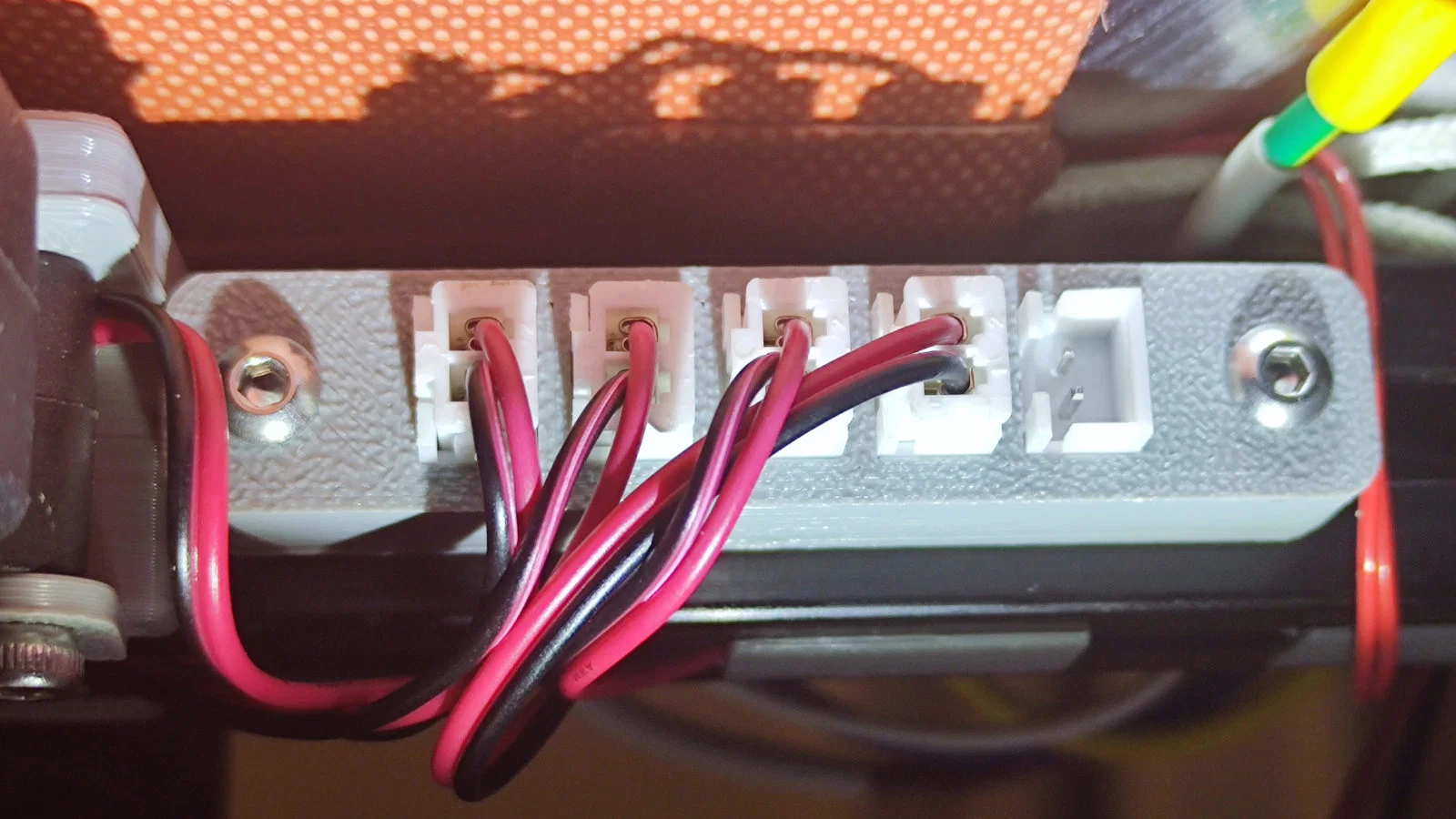

• installed
