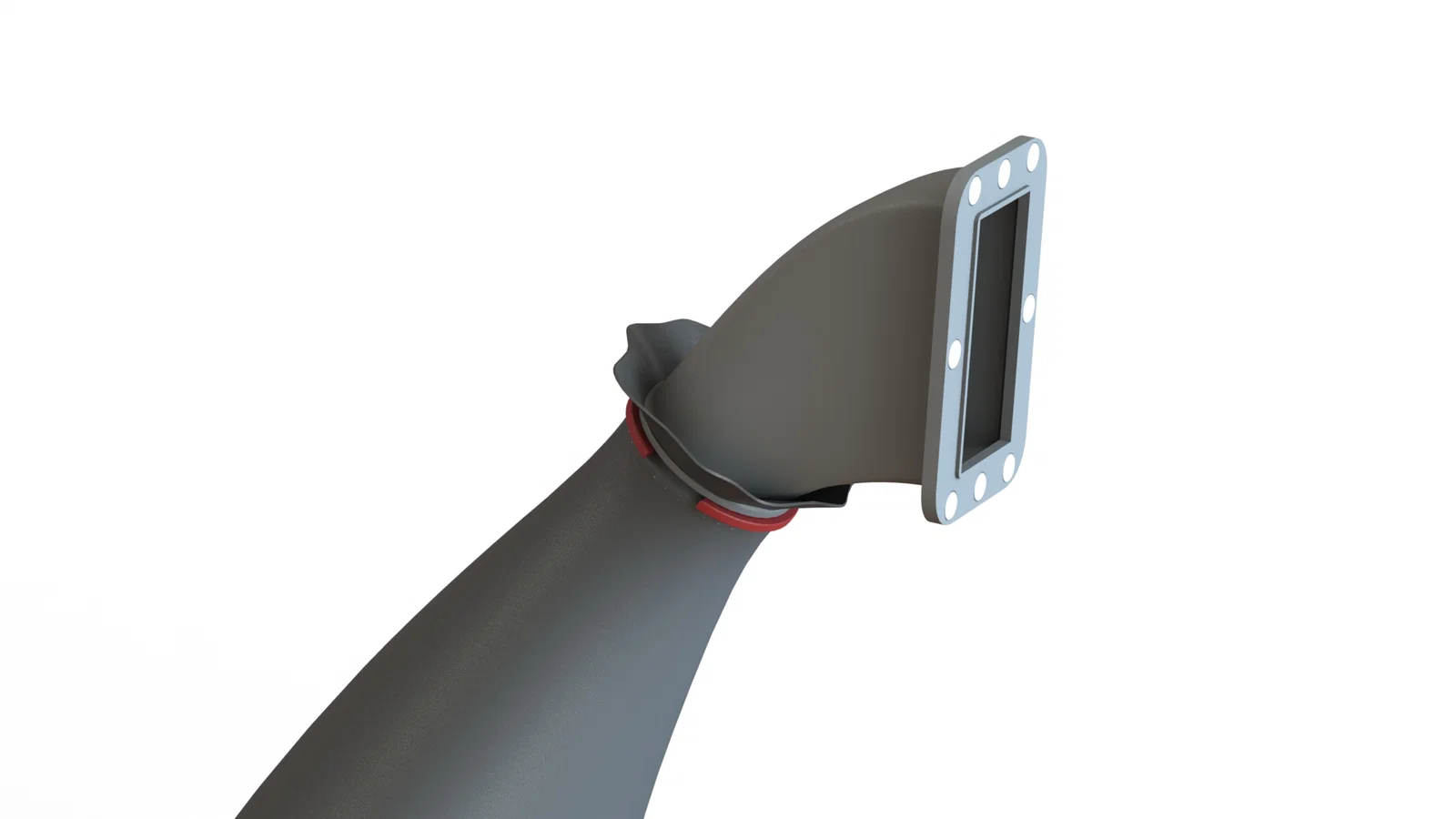

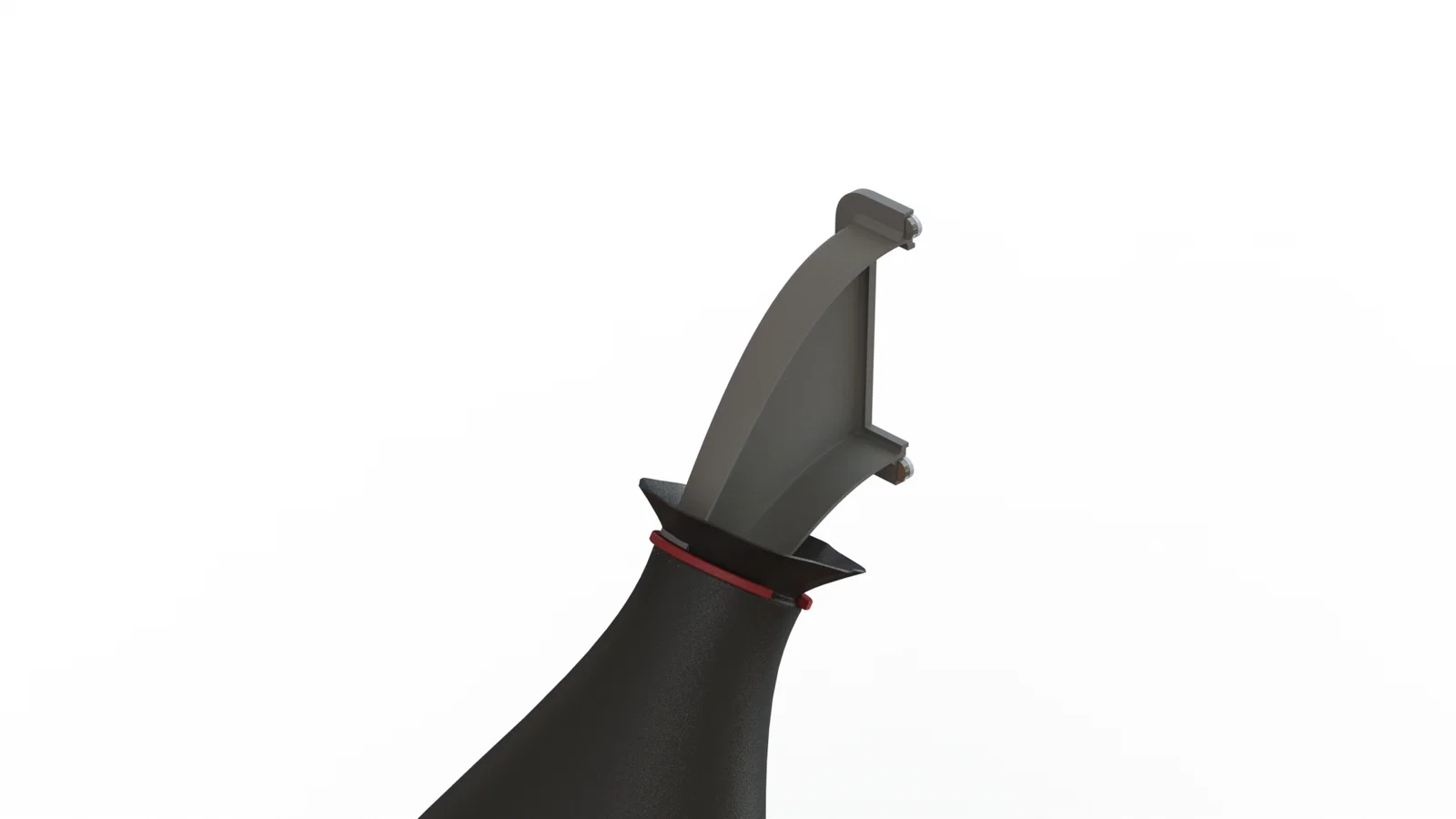

Phễu gom rác purge cho Bambu Lab (Waste Funnel)

Giới thiệu

Giải pháp này đúng kiểu một “trứng Columbus”. Ai chưa biết câu chuyện này thì đây nè:

Egg of Columbus - Wikipedia

• Cách này giúp bạn biết khi nào “khoang chứa” đã đầy rác purge, vì nó sẽ tự rớt xuống;
• Có cơ chế gắn sẵn và đã canh chuẩn để chịu được một mức trọng lượng nhất định (khoảng 2 kg “poop”)
  • nhưng có thể tăng hoặc giảm, tùy theo số lượng nam châm;
• Không cần lượm rác (poop) rớt dưới sàn nữa, nó sẽ nằm sẵn trong bịch để đem đi tái chế;
• Không cần chỉnh sửa gì trên máy in;
• Dùng được cho dòng P1 và dòng X1
• Siêu nhẹ và làm rất dễ.
• Và cuối cùng nhưng không kém phần quan trọng: nó giúp giảm tiếng ồn quạt phát ra từ cửa thoát rác khi xả purge, nghe khác biệt rõ.

Chắc bạn sẽ hỏi: sao làm được hết mấy chuyện đó, chắc phải phức tạp lắm!? Không, thật ra không.

Điều thú vị là hình như trước giờ chưa ai làm kiểu này. Nhưng khi đã nhìn ra giải pháp rồi thì thấy đơn giản và “hiển nhiên”. Đó cũng là lý do mình nhắc tới “trứng Columbus” nổi tiếng.

Vật liệu

• Basic PLA hoặc Matte PLA cho phần thân chính. Muốn đẹp hơn nữa thì dùng PLA-CF (PLA pha sợi carbon), gần như không thấy vân layer và chi tiết cũng cứng hơn chút.
• PETG cho vòng O-ring
• 4 nam châm neodymium 10x3mm (link Amazon affiliate)

Hướng dẫn lắp ráp

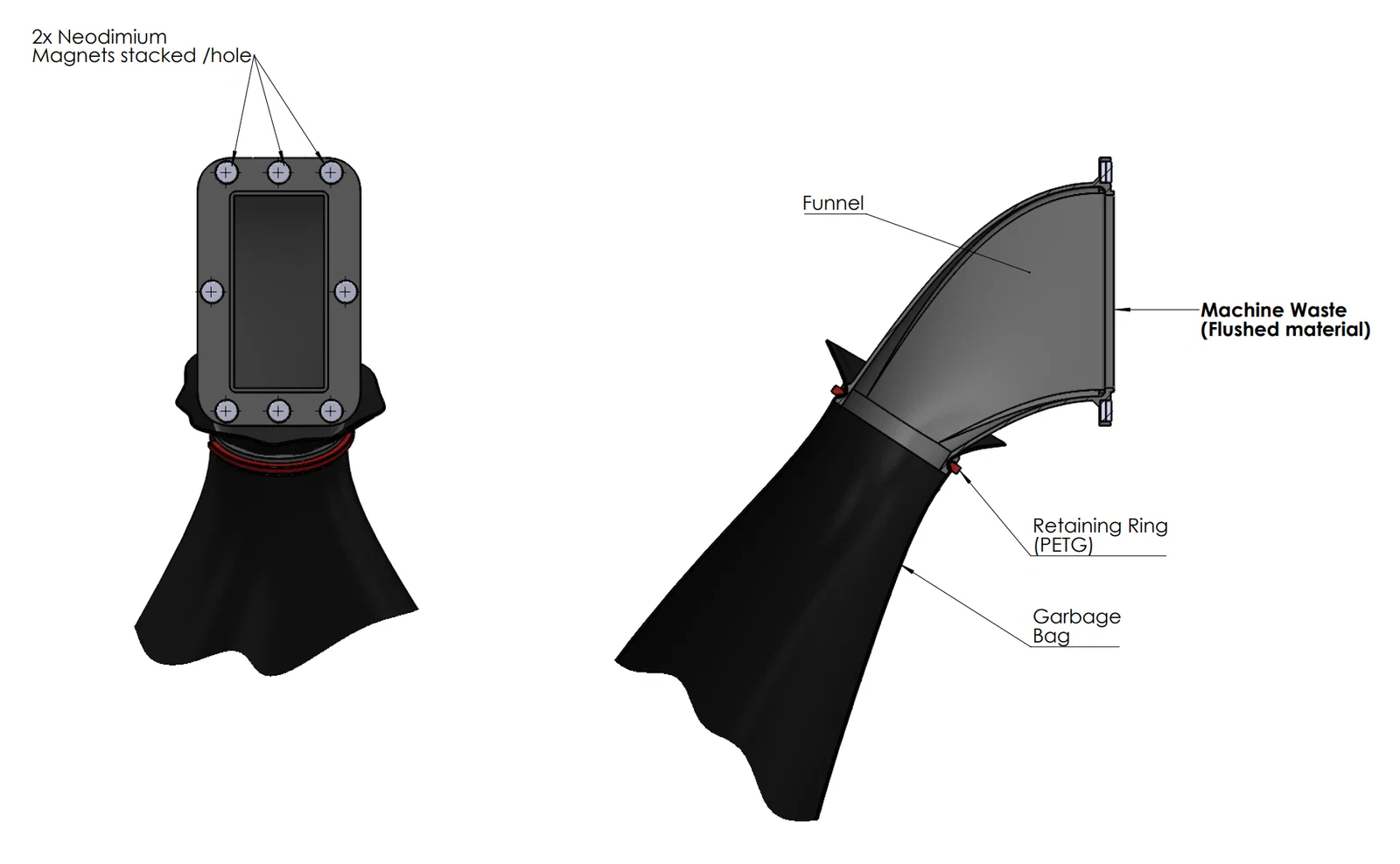

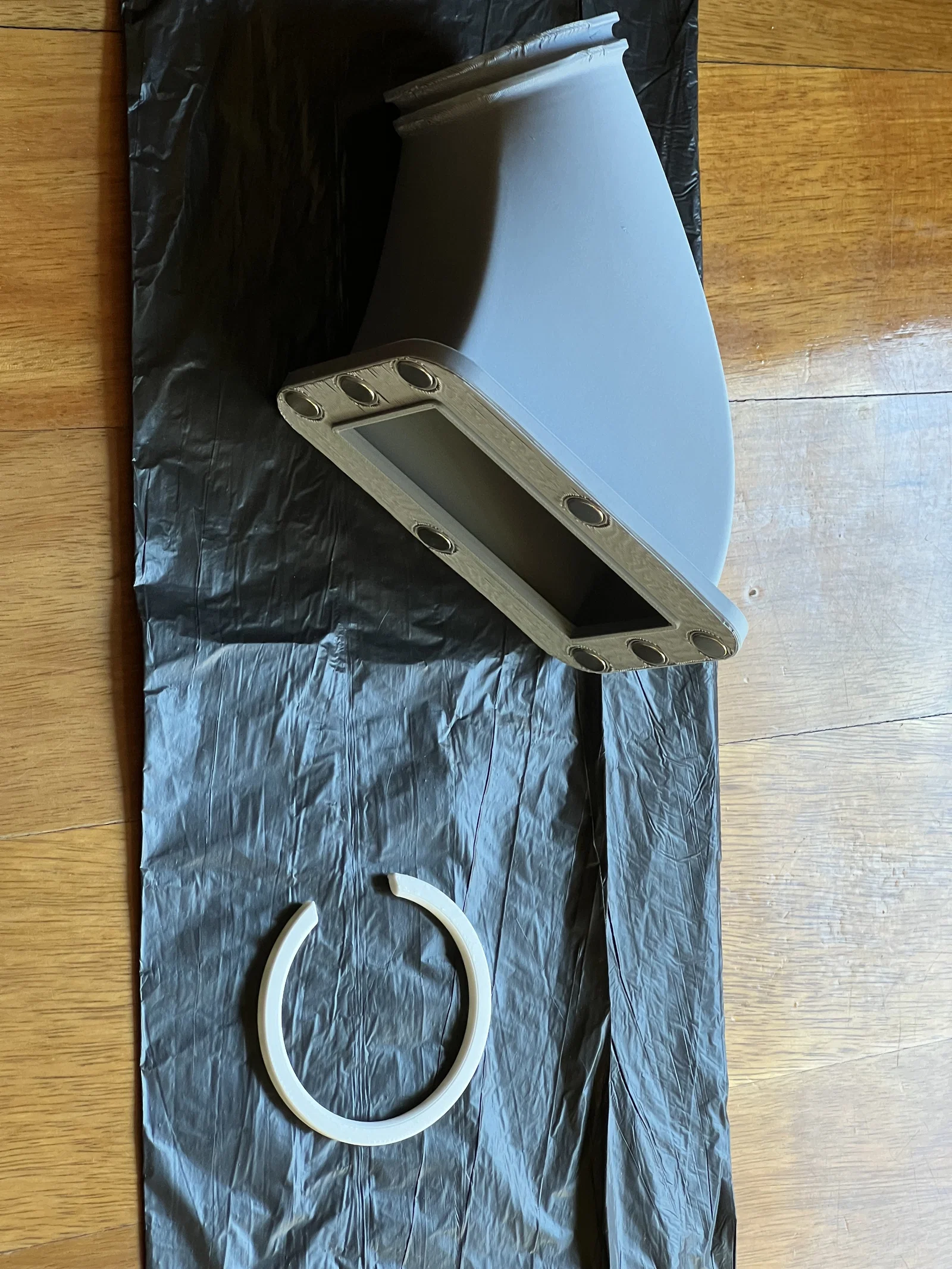

Mở miệng bịch rác ra hết cỡ, luồn phần miệng bịch vào vòng giữ (retaining ring), rồi đặt bịch + vòng giữ lên phần tròn của cái phễu. Vòng giữ sẽ kẹp chặt bịch.

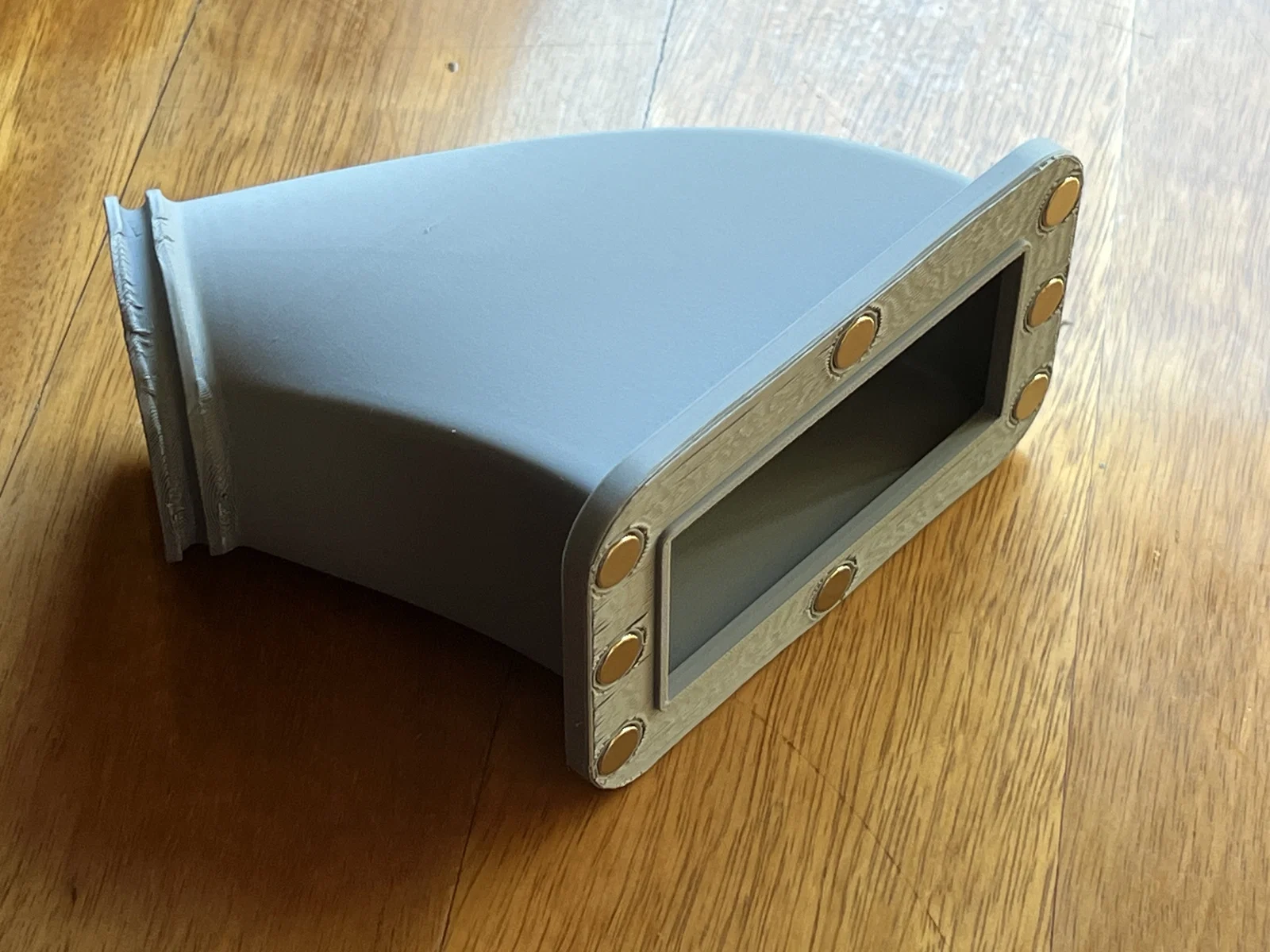

Dán nam châm vào (mình nghĩ cũng khó rớt, nhưng dán cho chắc ăn).

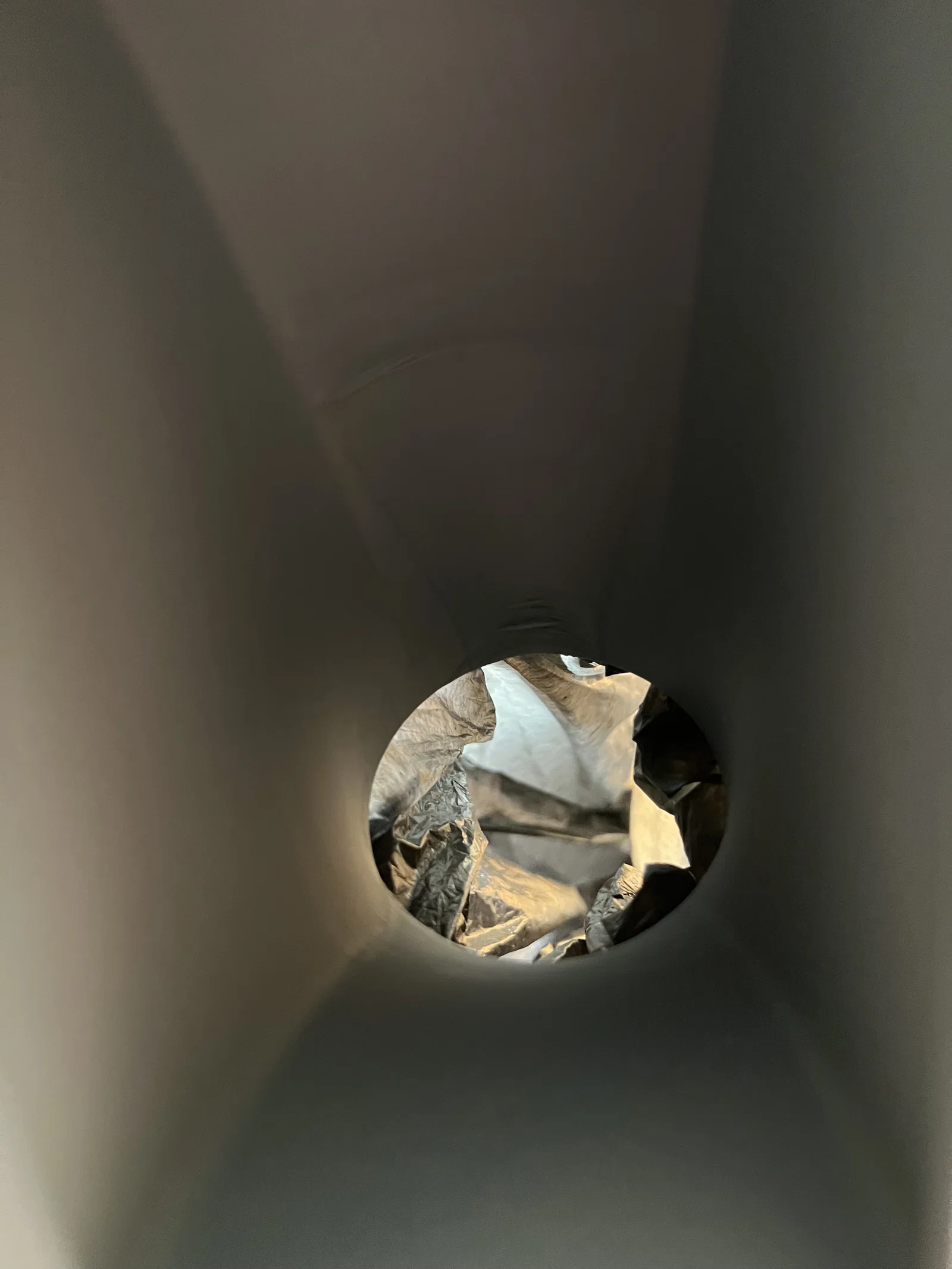

Lắp bịch rác vào phần tròn của phễu. Nhớ kiểm tra là miệng bịch đang mở.

Gắn vòng giữ vào.

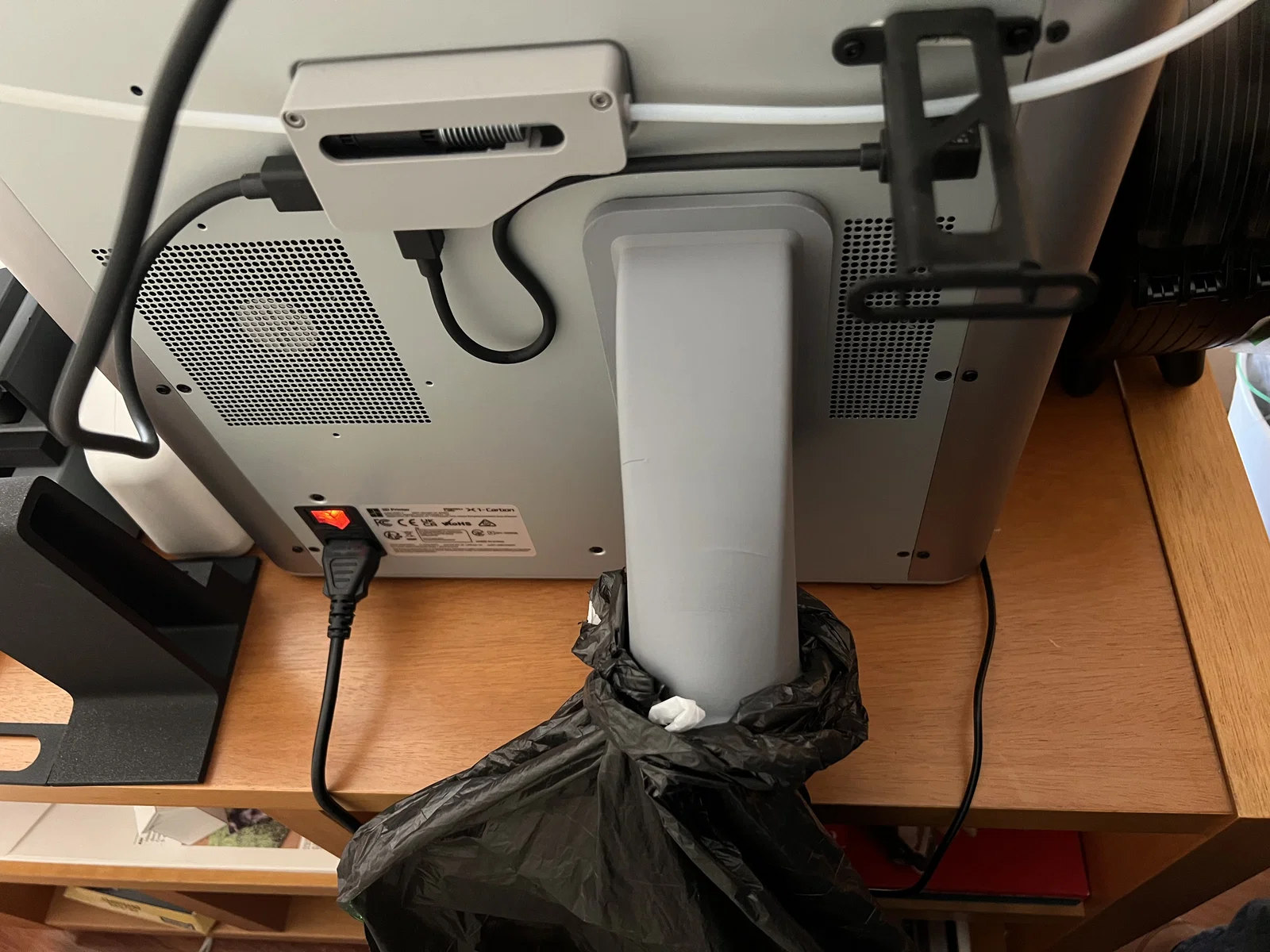

Xong rồi thì chỉ cần gắn lên máy, nhớ canh cái “mép” đúng với lỗ thoát (escape hole) của máy.

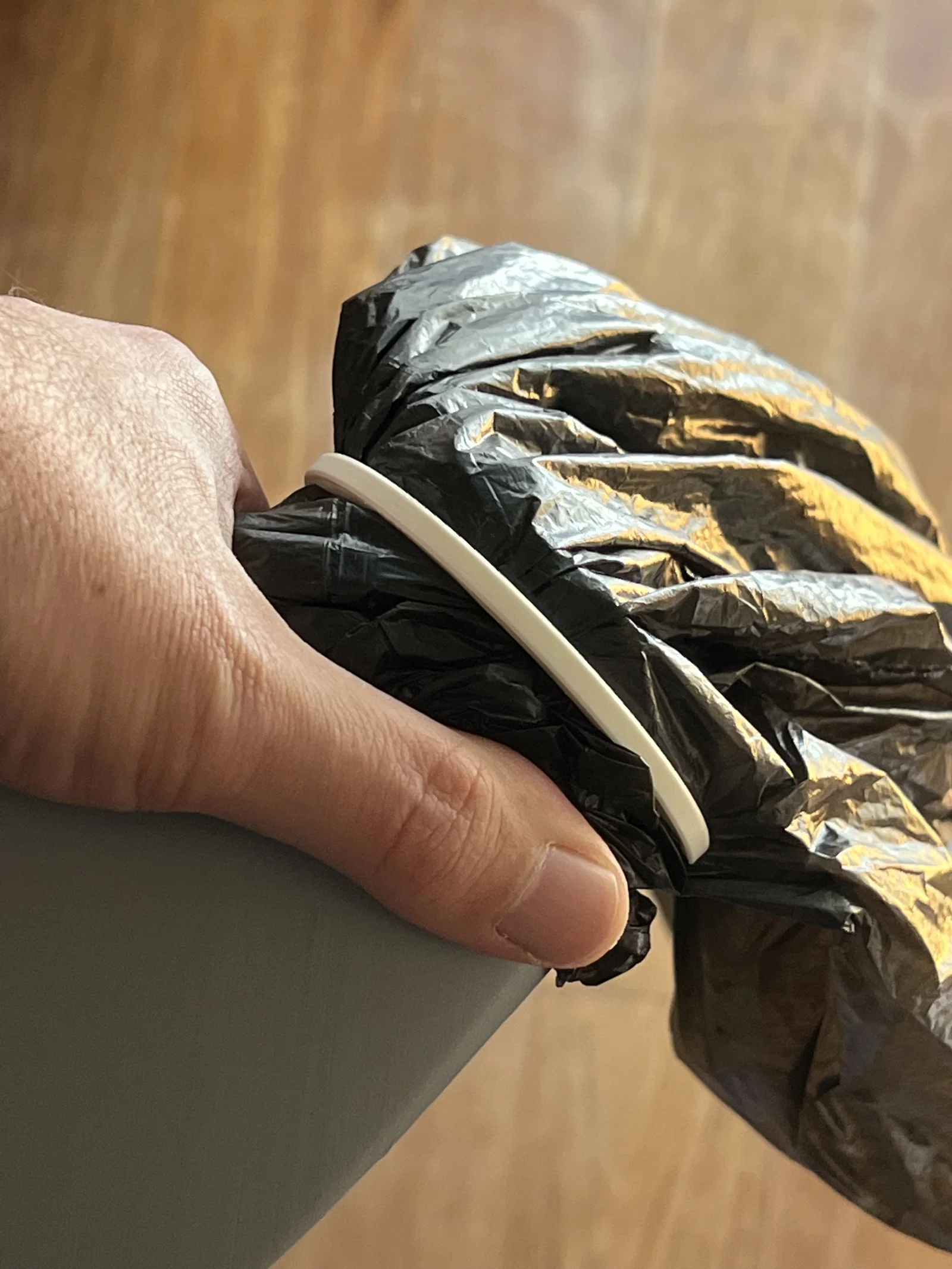

Lưu ý: Có một người dùng gợi ý dùng dây thun… nếu dây đủ mạnh và bịch không bị tuột thì cũng có thể là một lựa chọn.

Khi máy in đang chạy, bịch sẽ phồng lên, và bonus là giảm tiếng ồn đáng kể với các máy dạng enclosure kín.

Như bạn đã hiểu, mình không chịu trách nhiệm cho bất kỳ hư hại hay thất thoát vật liệu nào có thể phát sinh khi bạn in dự án này.

Nhật ký thay đổi

• (02-10-2023) - Thêm phiên bản cho nam châm 8x3
• (02-10-2023) - Thêm phiên bản có lỗ trên đỉnh, theo yêu cầu của một số bạn (thiệt sự mình cũng không hiểu lắm)…
  • Có sẵn cho nam châm 10x3 và 8x3 mm
