Clicky counter fidget – Fidget bấm “click” tăng số

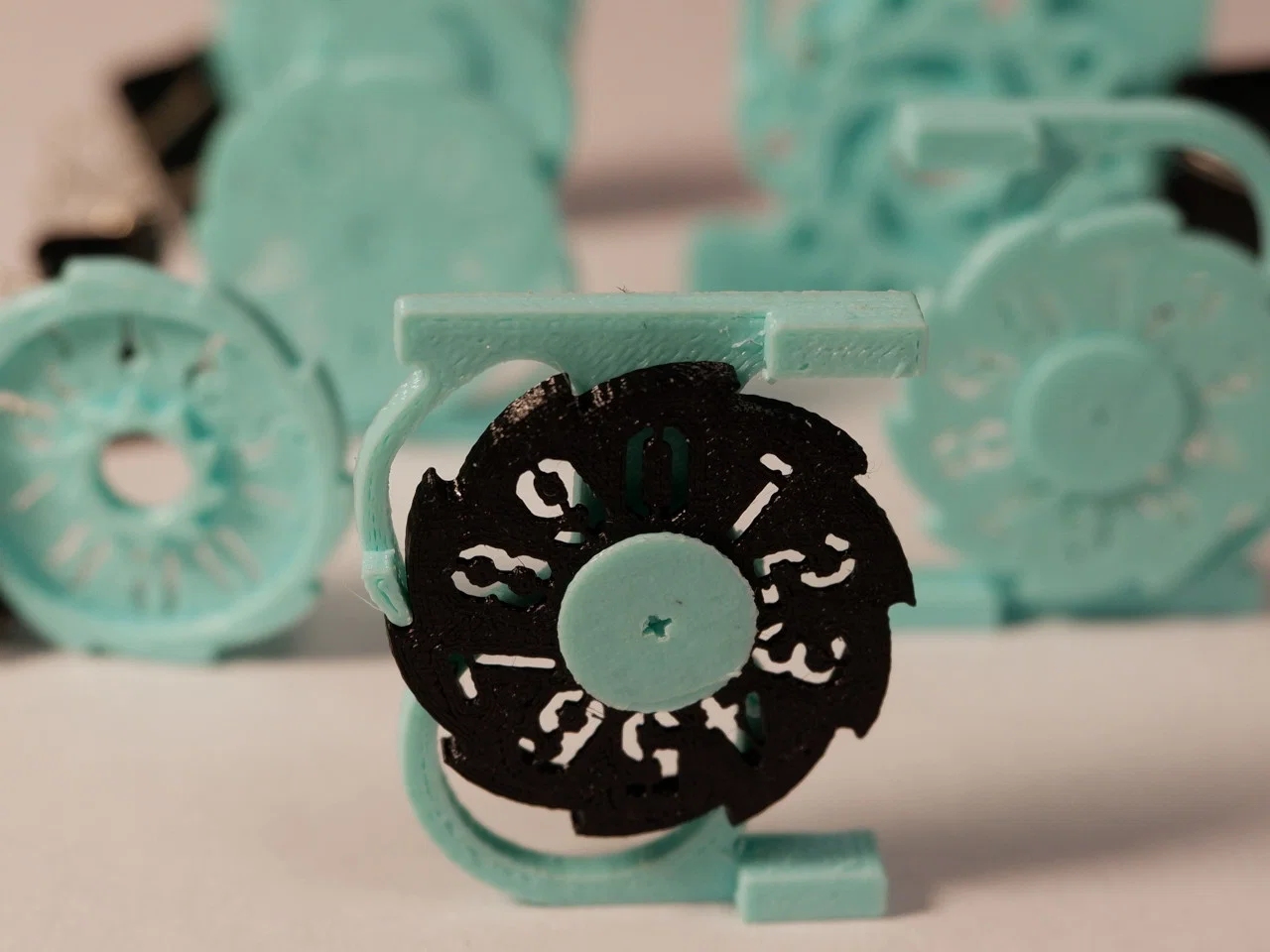

Một món fidget nhỏ với cơ cấu lộ ra. Khi bấm xuống, nó sẽ tăng một mặt số 1 chữ số lên 1 đơn vị với tiếng “click” đã tay:

(Nếu bạn thích video .webm có nút điều khiển và âm thanh hơn là một file .gif kiểu thập niên 1980, thì xem ở đây.
Hình như Printables chỉ hỗ trợ video khi được host trên các dịch vụ streaming bên ngoài, mà mình không thoải mái dùng vì các chính sách thiếu tôn trọng quyền riêng tư và người dùng.)

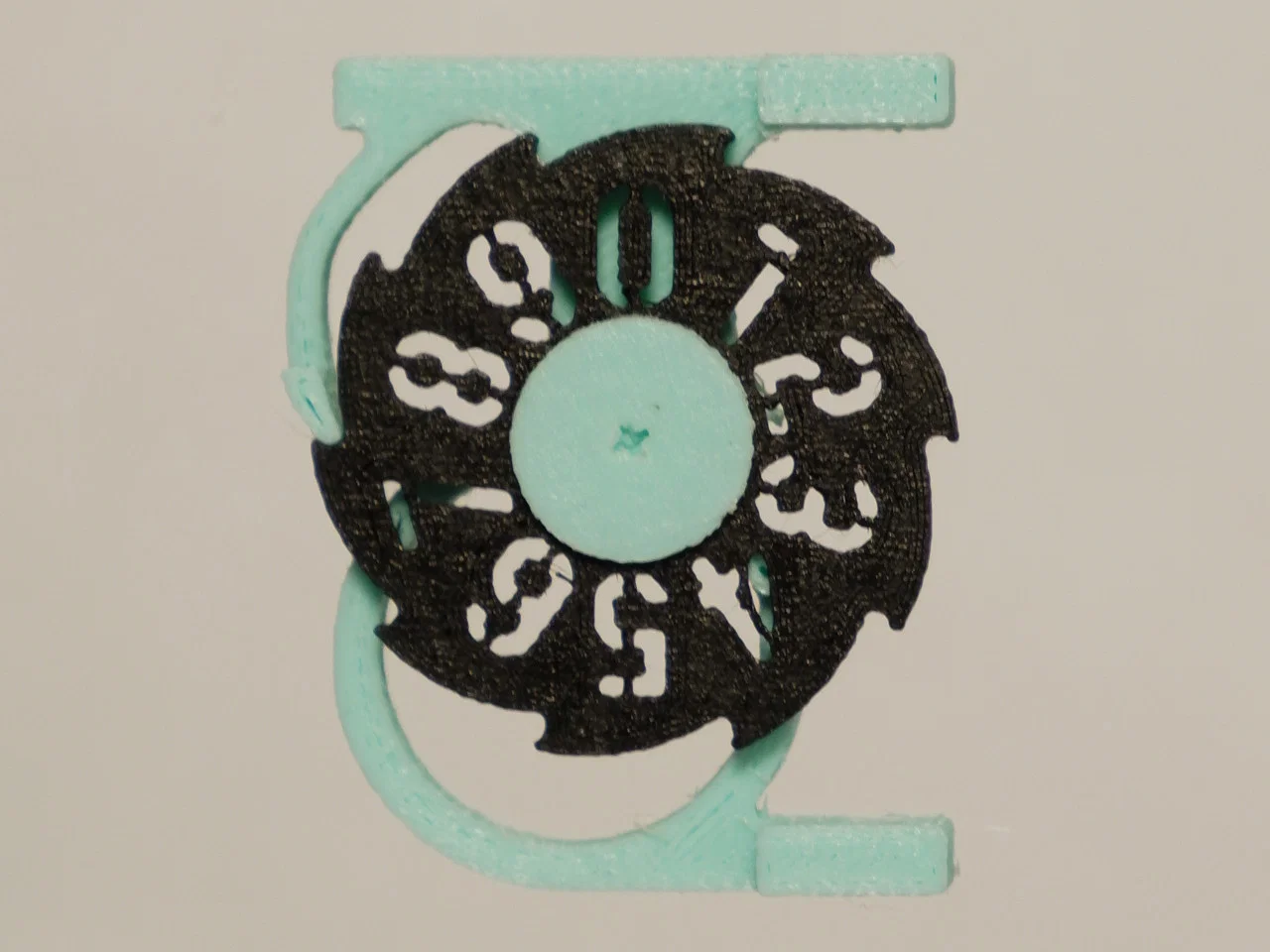

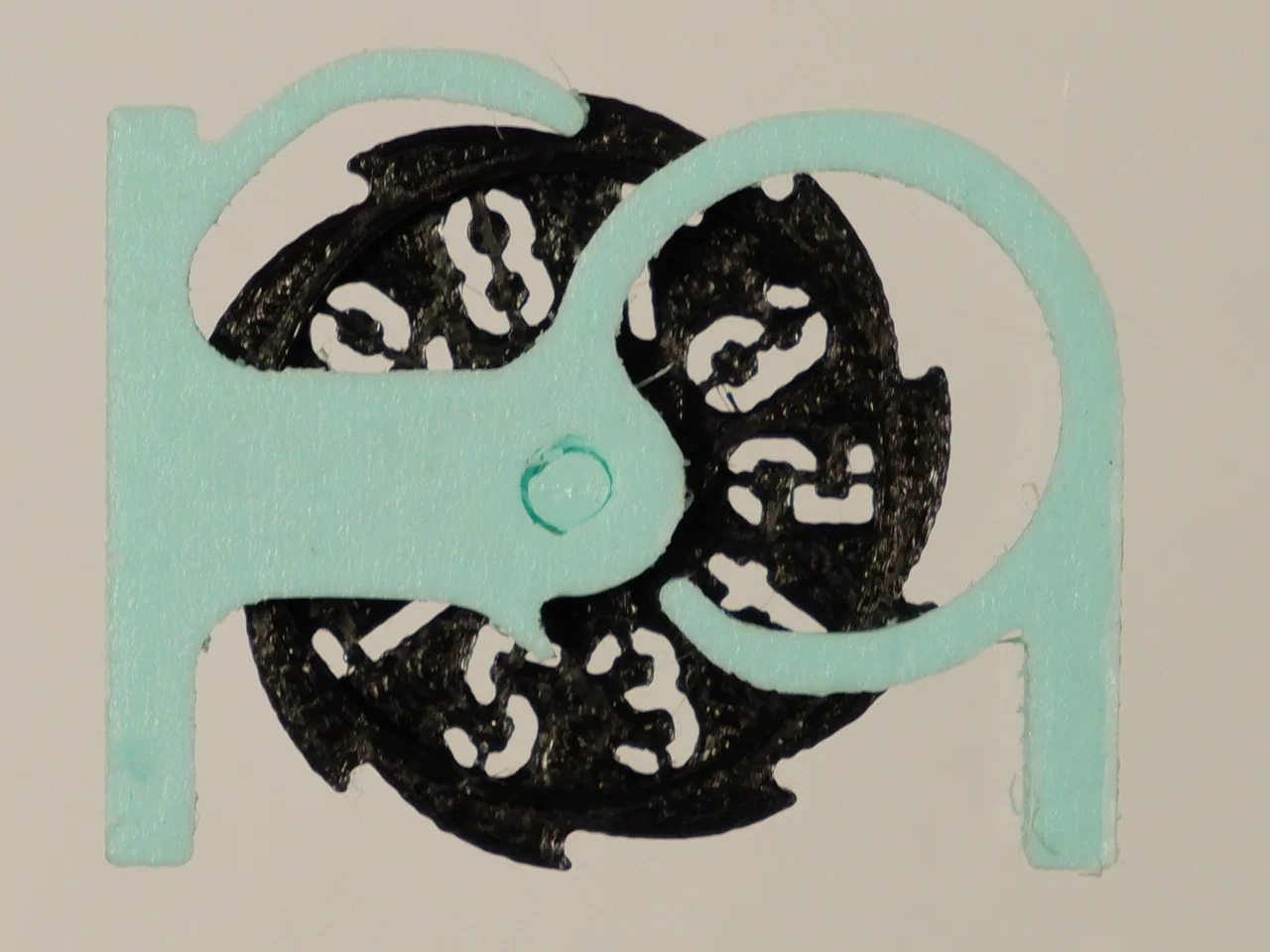

Model gồm 3 phần: một tấm đế (base plate), một mặt số (dial) và một con ốc (bolt) để giữ mặt số đúng vị trí. Lưu ý con ốc dùng ren trái (left-handed thread) để khi xoay thì mặt số sẽ tự siết chặt vào nó.

Theo thiết kế sẽ không có dấu hiệu cho biết chữ số nào đang được “chọn”; bạn có thể tự vẽ một mũi tên (ví dụ trên con ốc) sau khi lắp xong, hoặc quy ước một vị trí là đúng (ví dụ chữ số nằm trọn trên tấm đế sẽ là số “được chọn”).

Model này được thiết kế cho PET-G. Nếu dùng vật liệu khác, lực cần để đẩy mặt số tiến lên có thể sẽ thay đổi. Không dùng supports.
Mình dùng nozzle 0.5mm và layer 0.2mm cho bản in nháp thì fidget vẫn chạy ổn, nhưng phần chữ số ra khá xấu. Với nozzle 0.25mm (và layer 0.1mm) thì chữ số nhìn đẹp hơn.

Các file STL được tạo bằng font Scriber Bold Stencil cho phép dùng miễn phí cho mục đích cá nhân tại đây. Vì các model .stl sử dụng font đó nên phải để license non-commercial (CC-BY-NC-SA).
Riêng các file .scad và .dxf thì là CC-BY.
