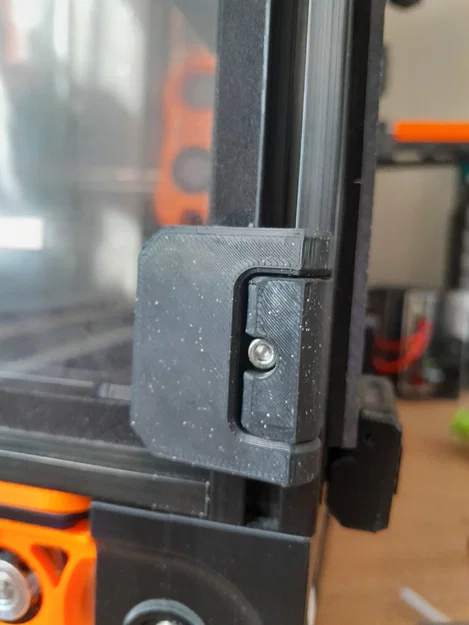

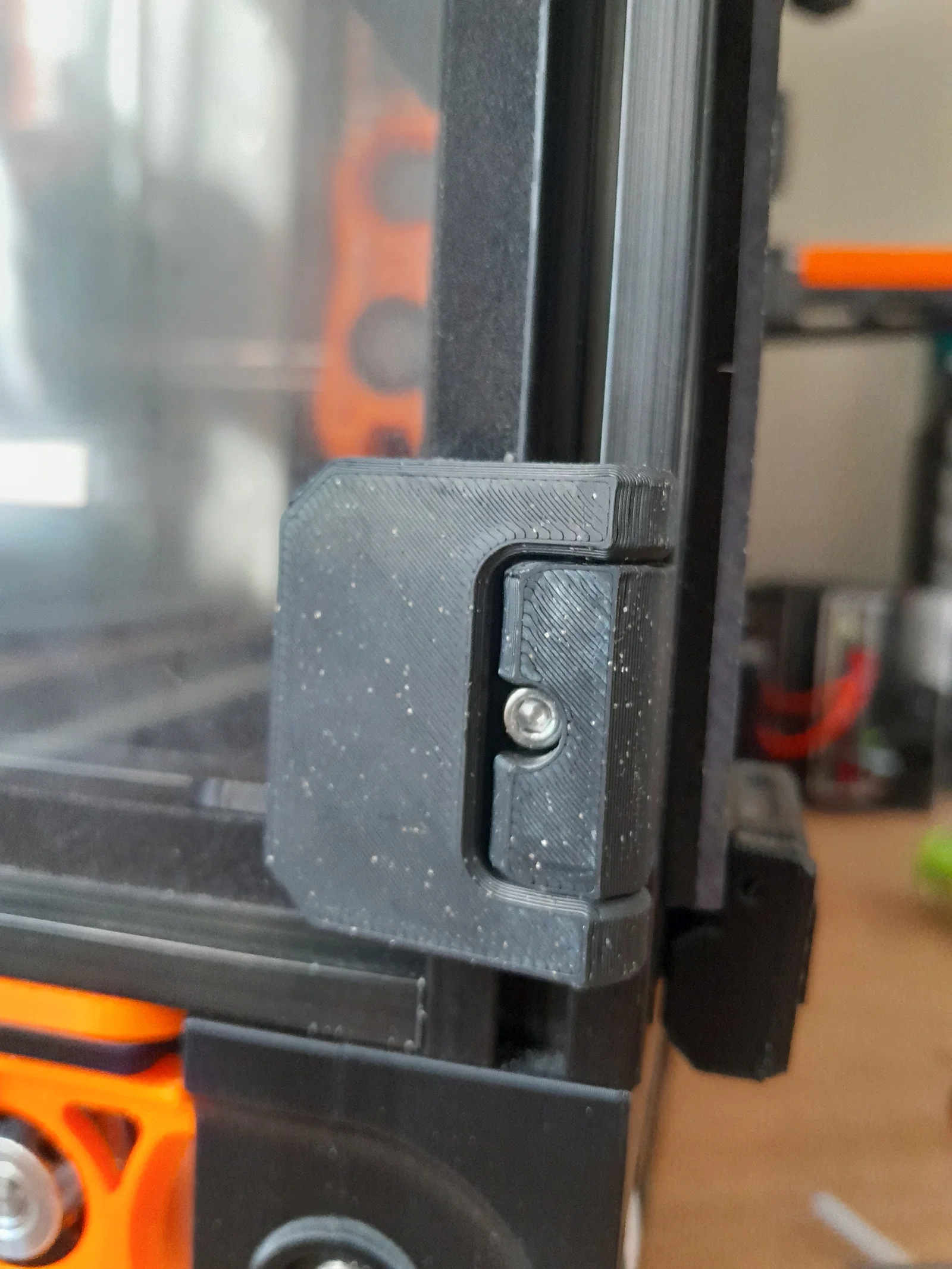

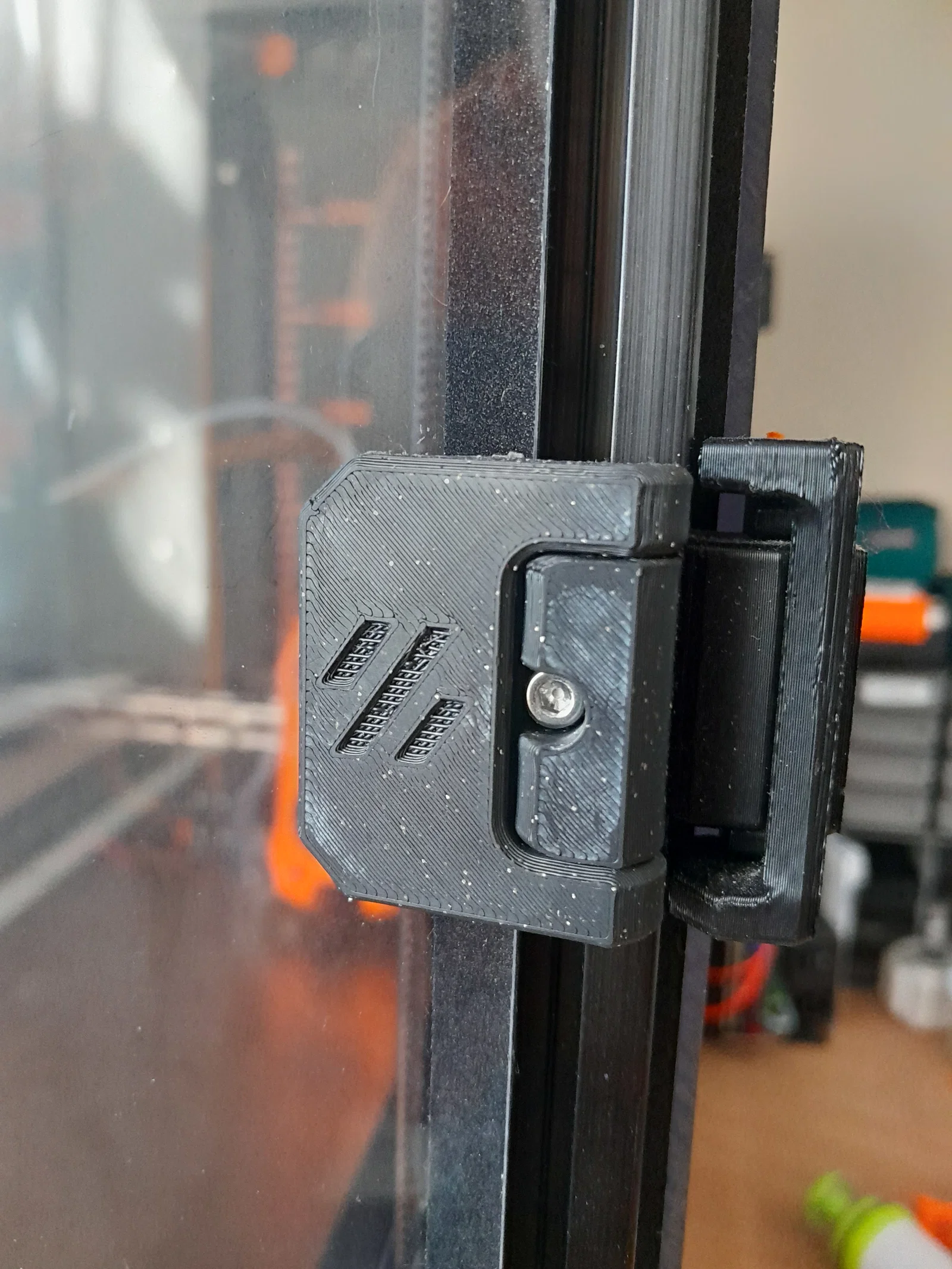

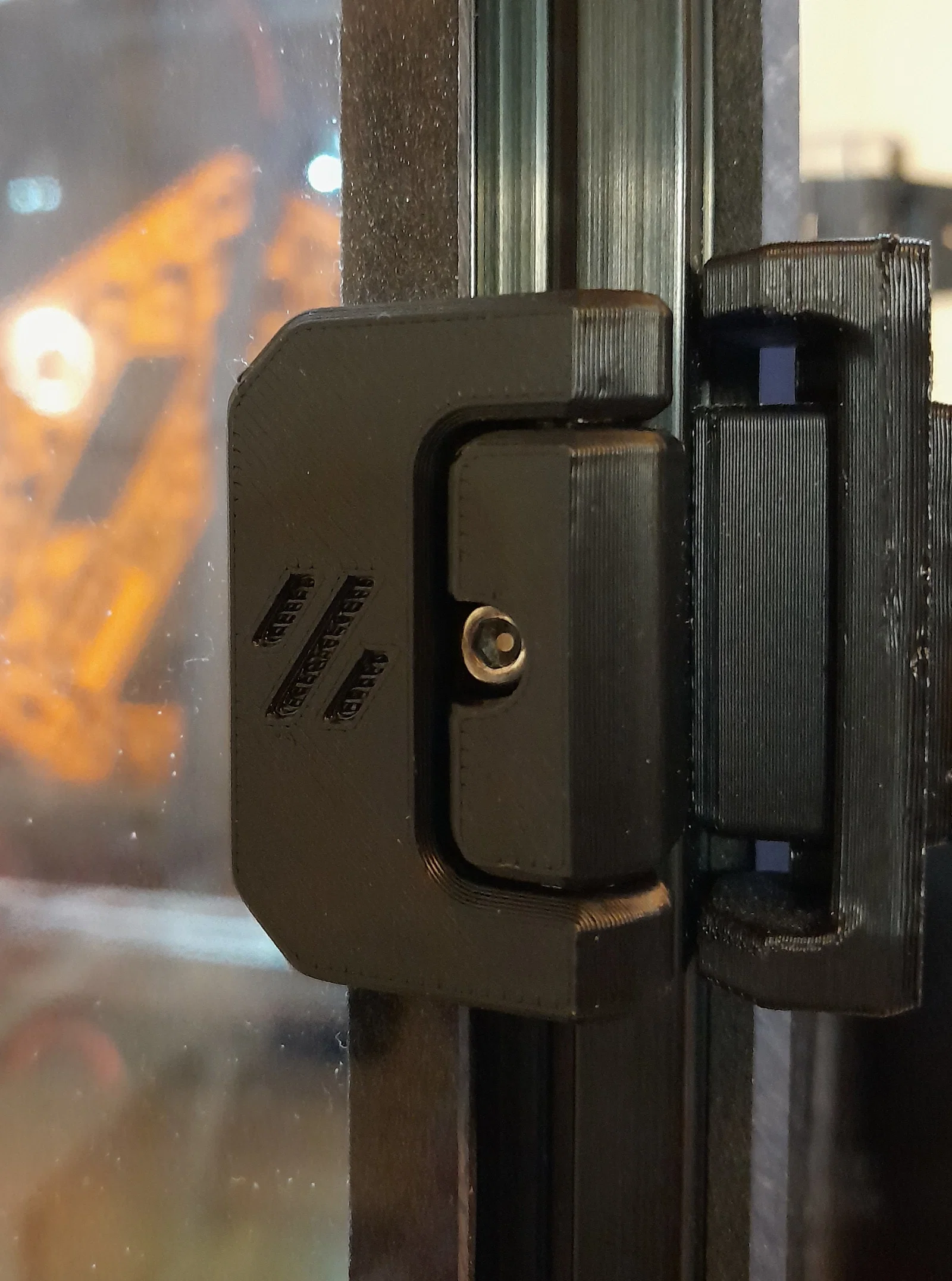

Bản lề cửa nam châm cho V2.4 (remixed)
Bản remixed bản lề cửa nam châm cho Voron 2.4, dựa trên thiết kế PALM. Có bản parametric, tùy độ dày panel, thêm lựa chọn bắt vít/không logo, tối ưu lỗ nam châm và lỗ đẩy nam châm. Khuyến nghị dùng nam châm N52.
👁️
1.7K
Lượt Xem
❤️
48
Lượt Thích
📥
256
Lượt Tải
Cập Nhật May 03, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix
Mô tả
dựa trên PALM Voron 2.4 Magnetic door hinges
V3 Phiên bản mới dạng parametric
V2 Cập nhật 05/11/2023 :
- Thêm bản bắt vít (BOM: 2 heat insert M3 OD5 H4 + 2 vít M3 BHCS dài = panel_thickness + 4–6mm)
- Bản không logo
- Tăng diện tích dán băng keo (giờ là 20mm)
- Mở rộng dải thông số parametric cho độ dày panel
Thay đổi :
- Giảm kích thước lỗ nam châm
- Thêm logo Voron
- Thêm lỗ phía sau để dễ đẩy/lấy nam châm ra
- Làm dạng parametric (nhiều kích thước panel khác nhau)
Ghi chú về nam châm :
Mình có thử nam châm N35 mua từ Amz nhưng không hiệu quả lắm. Cần nam châm N52 để giữ cửa chắc. Loại này đôi khi khó kiếm, và một số người bán hay thổi phồng lực nam châm. Loại mình đang dùng mua ở https://www.magnetladen.de/
Giấy phép
Yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Được phép
Tìm hiểu thêm về giấy phép này tại https://www.gnu.org/licenses/gpl-3.0.html
