Cữ song song cho track saw 16 mm (Makita, Festool, Bosch, Metabo...)
Bộ cữ song song (parallel guide) in nhanh, giá rẻ cho thanh ray track saw/router rail 16 mm. Khuyến nghị in PETG, infill 15%. Có 2 stop block (flange 10 mm & 20 mm), cần ty inox 10 mm và ốc M6.
Mô tả

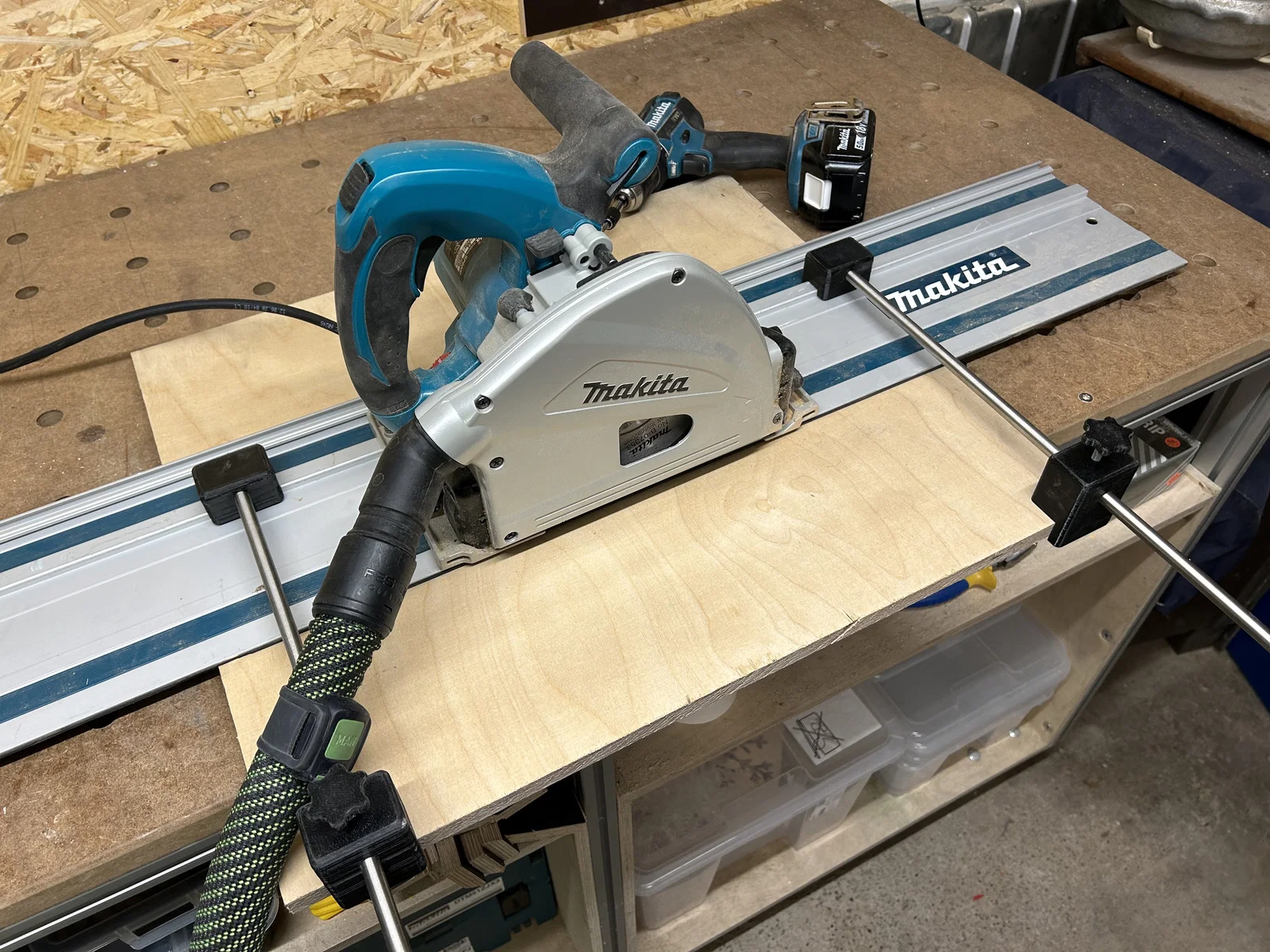

Một bộ parallel guide nhanh, rẻ, dùng cho thanh ray track saw hoặc router rail 16 mm. Sau khi canh thẳng guide rail thì kẹp cố định lại và tháo các thanh parallel guide ra.
Khuyến nghị in
Filament: PETG hoặc tốt hơn
Infill: 15%
Mình thiết kế 2 phiên bản stop block khác nhau, chiều cao mép (flange) 20 mm và 10 mm. Bạn in bản nào hợp nhu cầu, hoặc in cả hai để thay đổi khi cần.
Phần cứng cần thêm (chi phí: dưới 10 €):
-
2x ty inox 10 mm, chiều dài tùy nhu cầu (của mình dài 500 mm)
-
2x bu lông lục giác M6, dài 25 mm
-
2x đai ốc M6
Nếu cần, hãy nới rộng lỗ cho bu lông lục giác bằng mũi khoan 6 mm.
Dán bu lông bằng keo epoxy 2K. Đừng dùng keo 502 (super glue) vì sẽ không bền lâu.
Nếu bạn thích thiết kế này, vui lòng đăng sản phẩm bạn in kèm hình.
Ai muốn ủng hộ bằng một khoản nhỏ thì rất hoan nghênh ;-)
