Đai ốc Nut M12x1.5 [cable gland, Kabelverschraubung M12 x 1,5]

Đai ốc M12x1.5

Cable gland M12 cần cờ lê 17mm cho phần đai ốc và cờ lê 15mm cho chính cable gland. Nếu làm trong không gian chật, dùng đai ốc 15mm có thể sẽ tiện hơn!

Nếu bạn cần kích thước cụ thể mà không rành FreeCAD lắm, cứ nhắn mình nhé!

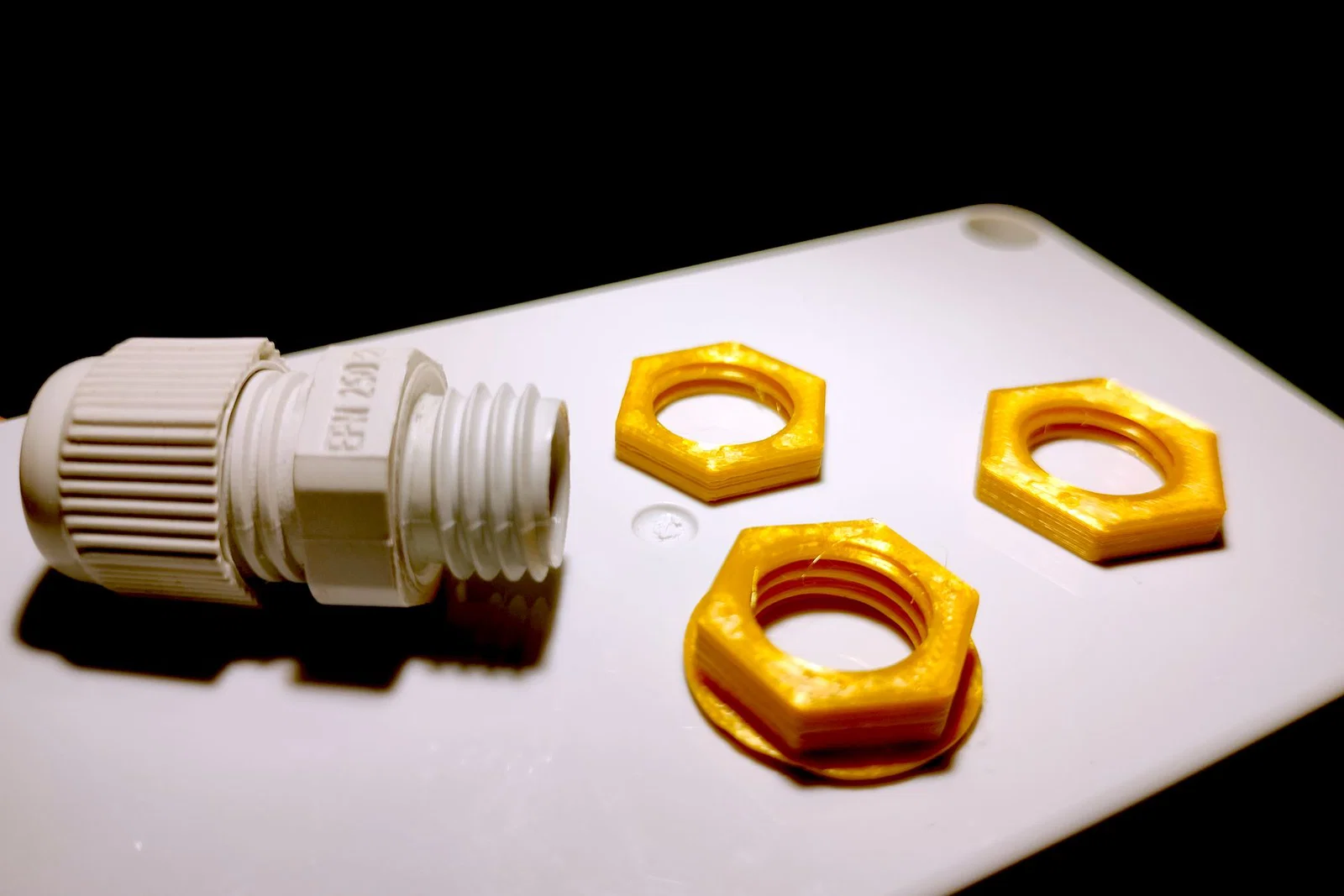

Bạn chỉnh sửa file FreeCAD theo ý bạn. Hình minh hoạ cho thấy: một đai ốc dày 3mm với kích thước vặn cờ lê 15 và 17mm, và một đai ốc cao 5mm có thêm bích (flange).

Món này có hữu ích với bạn không?

Đừng ngại bấm ❤ để ủng hộ nha. Mình luôn vui khi nhận được phản hồi ở mục 🗩 bình luận. Nếu bạn gặp vấn đề khi in các file của mình: cũng để lại ở phần bình luận luôn nhé!

File được cung cấp

Mình thích có CAD “xịn” khi tải đồ của người khác. Nhiều người chỉ đưa mỗi file .STL. Mấy file đó thì không tiện cho việc chỉnh sửa tiếp hoặc thay đổi nhanh. Nên mình sẽ cung cấp cho bạn các file sau:

Định dạng

Có kèm?

Mô tả

STL

✓

-

STEP

✓

Version 214

FreeCAD

✓

Version 20231231

Cập nhật

• 2024-01-05: thêm các đai ốc với độ hở (clearance) lớn hơn (0.3mm) và file .STL
• 2024-01-03: V0

Có dễ làm/lắp ráp không?

Không cần lắp ráp. Phần ren đã có độ hở +0.2mm, nên sẽ chạy ổn. Dù sao thì cũng cần máy in đã được cân chỉnh (calibrated) cho chuẩn!

Món này đã hoàn thiện chưa?

dạ rồi

Thiết lập in (Print Settings)

Dưới đây là vài hướng dẫn chung để in mẫu này.

Rafts: Không cần

Supports: Không cần

Độ phân giải (Resolution): 0.15 … 0.2

Infill: 100%

Filament: PLA, PETG, ABS, ASA, …

Ghi chú:
