Đèn Cá Soy Fish Lamp (LightSoy) in 3D

Mình làm mẫu này để kích thước và ngoại hình sát nhất có thể với đèn Light Soy bản gốc của heliograf; mẫu dựa trên thiết kế rất hay của TumTomor.

Mình đã tăng kích thước phần con cá và chỉnh lại tỉ lệ cho hợp, tổng chiều cao cả đèn kèm đế khoảng 35cm.

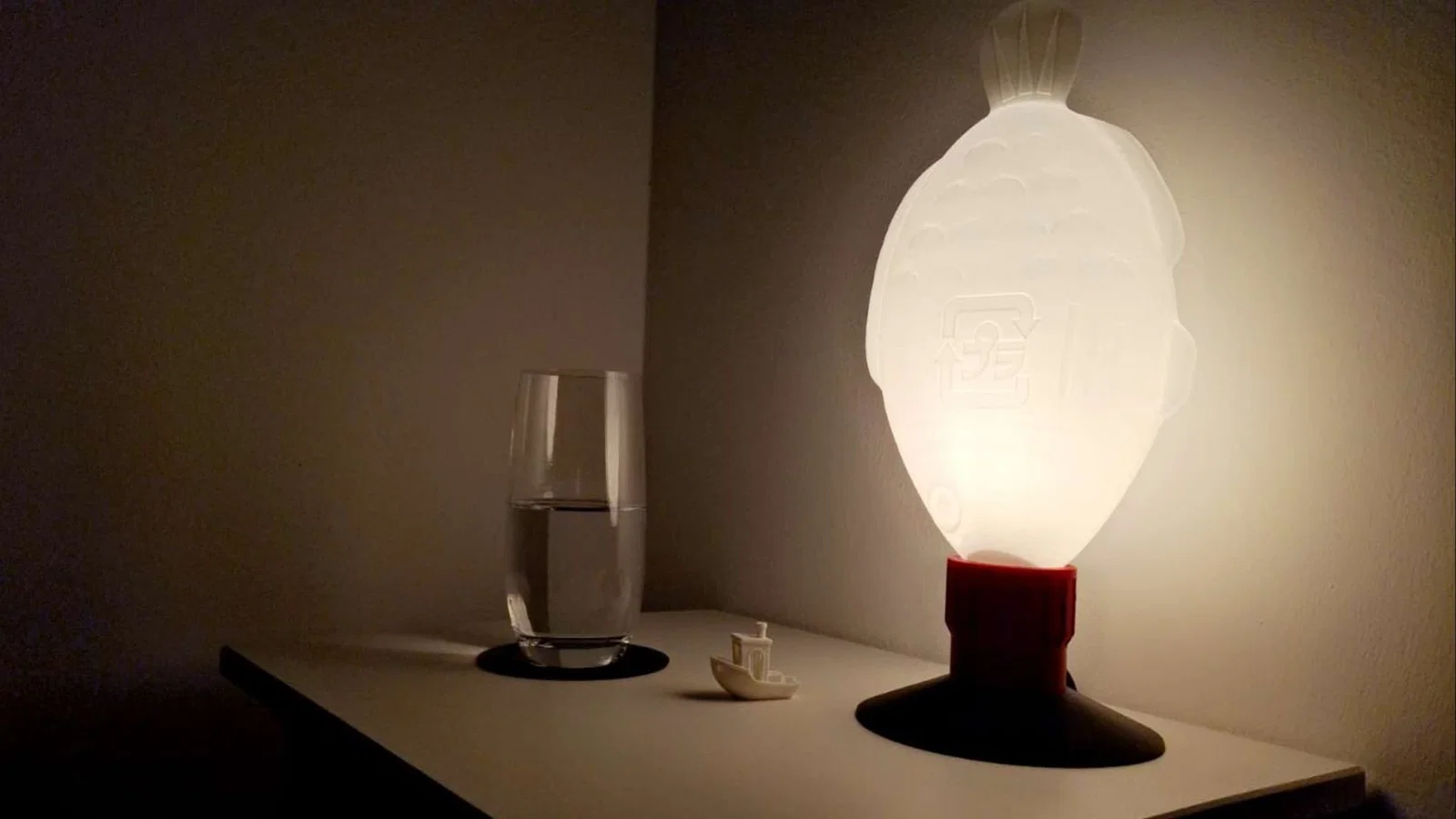

Bạn có thể treo đèn, hoặc in thêm cái chân đế để dùng như đèn bàn/đèn đầu giường.

Để in được phần con cá, mình chia nó làm 2 phần ngay chỗ bắt đầu ren. (Đường ráp sẽ không thấy vì nằm phía sau cái nắp)

*RẤT QUAN TRỌNG: Để sát kích thước bản gốc nhất có thể, phần cá (không tính ren) cao 26.9cm, vì vậy sẽ không in được trên MK4/MK3S+ thông thường (mình in bằng Ender 3 S1 Pro)!

Với ai muốn in bằng MK4/MK3S+ thì mình có thêm bản:

_LightSoy_Fish_Prusa_Z_HeightVaseMode.stl

cao 21cm, nhưng tất nhiên nhìn sẽ “mập” hơn một chút.

*EDIT (24.08.2023):

Cho bạn nào muốn in bản full size trên máy có z-height thấp hơn, mình đã chia phần con cá thêm lần nữa. Vết chia nằm ngay phía trên chữ và dưới phần vảy để ít ảnh hưởng texture nhất. Để tránh có một vệt tối chạy ngang thân cá, phần này không có inset brim như chỗ ren, nên việc dán lại có thể hơi “khó chịu” một chút. File liên quan: SplitFish_Upper & SplitFish_Lower

----------------------------------------------------------------------------------------------------------------

Hướng dẫn in (Printing Instructions):

• Fish + Threads (PLA mat white)

Để phần này hoạt động như chụp đèn xuyên sáng, mình in các chi tiết bằng VASEMODE hoặc Spiralize Outer Contour (Cura). Để bản in Vasemode chắc hơn, bạn nên tăng line thickness; mình đã in dày 0.8mm với nozzle 0.2mm (theo kinh nghiệm của mình đây là mức tối đa có thể “chịu” được). Bạn có thể tăng nhiệt 5–10°C để in đẹp hơn và nên giảm tốc còn khoảng 75% tốc độ in bình thường (tùy khả năng part cooling của máy). Tùy độ bám bàn in, mình khuyên dùng brim hơi rộng, nhất là khi in con cá cao.

• Cap (PLA Red)

Mình in nắp với 30% infill, không dùng support; thật ra có thể dùng infill thấp hơn nữa cũng ổn.

• Stand (PLA Black)

Chân đế mình in 50% infill để có thêm trọng lượng, giúp cả cây đèn không bị nặng đầu/top heavy.

----------------------------------------------------------------------------------------------------------------

Hướng dẫn lắp ráp (Assembly Instructions):

Về nguồn sáng, phần nắp vừa đui E14 và đa số bóng LED loại thon. Mình dùng các món sau:

https://www.amazon.de/dp/B081YR9D1L?psc=1&ref=ppx_yo2ov_dt_b_product_details
(Ghi chú: với loại này bạn phải tháo dây ra khỏi đui, luồn dây qua nắp rồi đấu lại)

https://www.amazon.de/dp/B06XS2RZXK?psc=1&ref=ppx_yo2ov_dt_b_product_details
(Ghi chú: hợp làm đèn bàn; để đầu giường thì hơi sáng)

1. Cắt bỏ phần đáy (và brim) của con cá và phần ren, rồi dán lại với nhau bằng cách đưa phần chamfer ở đỉnh đoạn ren vào trong thân cá, sau đó quét keo cyanoacrylate (cianoacrilato) hoặc loại tương tự lên bề mặt tiếp xúc.
2. Gắn đui E14 vào nắp và đi dây qua đáy nắp và khe cắt trên chân đế.
3. Nắp sẽ lắp kiểu ma sát (friction fit) vào chân đế. (Hai món này nên in cùng một loại vật liệu để tránh co rút khác nhau)
