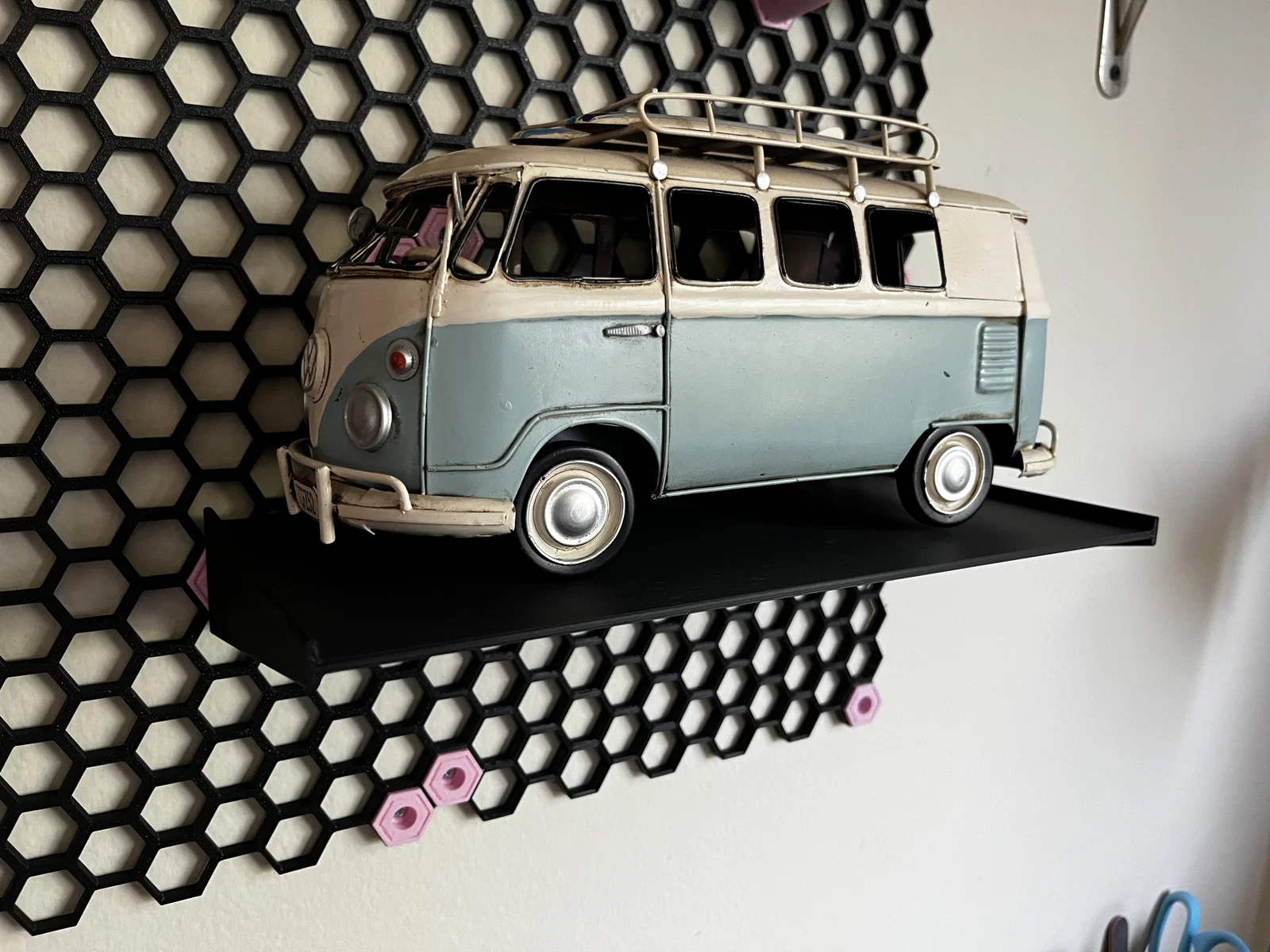

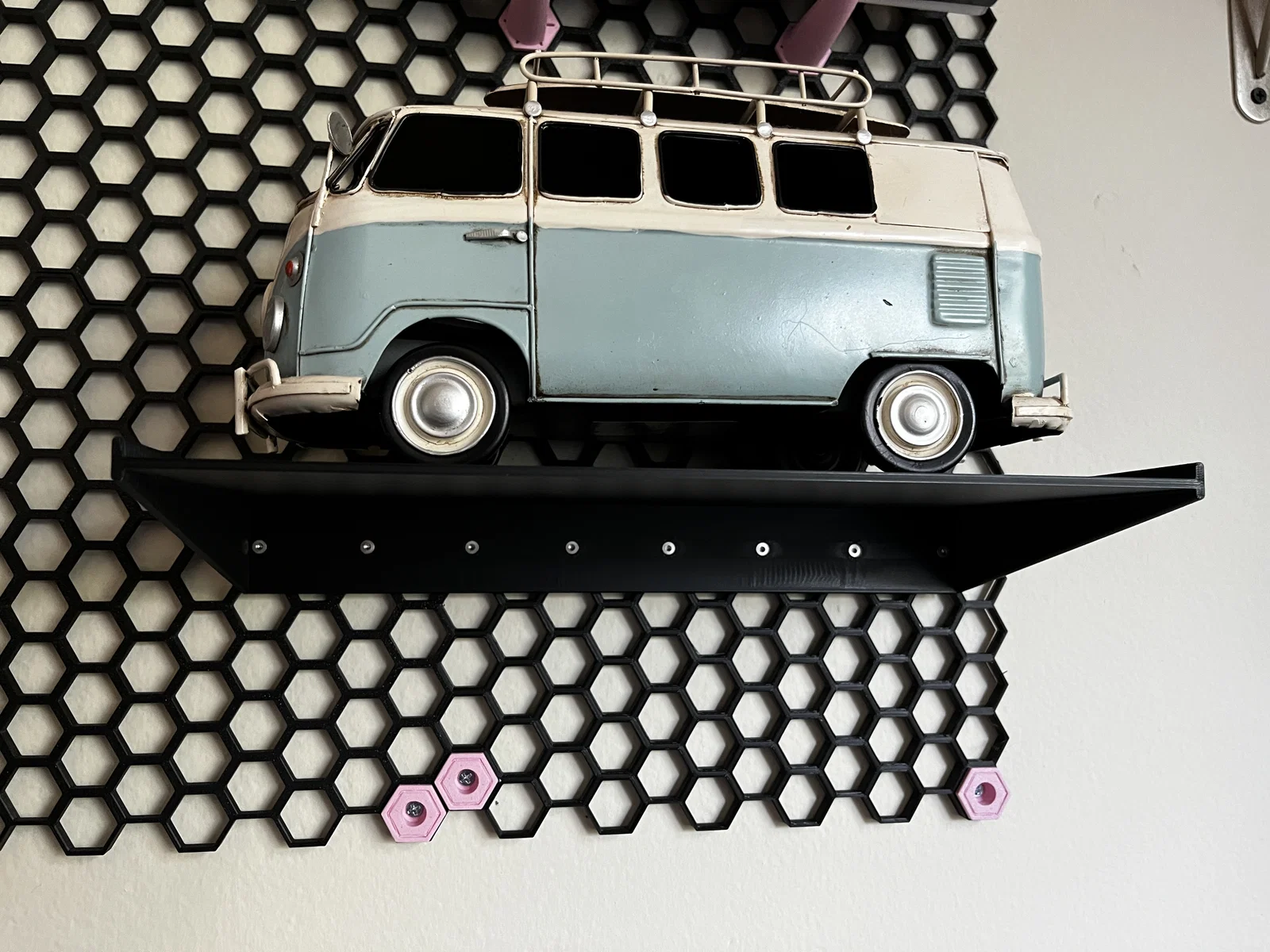

[HSW] Kệ trưng bày (Display Shelf)

Mình cần một cái kệ dài cho honeycomb storage wall, mà tìm hoài không thấy cái nào phù hợp nên mình tự thiết kế một cái dài nhất có thể đặt vừa trên build plate của X1C. Kích thước là 301.69mm x 150mm x 40mm (LxWxH). Nếu bạn quan tâm các chiều dài khác thì cứ nhắn mình biết (lmk) để mình thêm vào; còn không thì mình đã đính kèm file STEP để bạn tự chỉnh theo ý.

Thiết kế này dùng chung với @DerEd_731144 – bản Single trên Printables, vì mình thấy các phụ kiện có nhiều chốt lục giác thường rất khó tháo ra. Làm kiểu này thì có thể vặn ốc ra dễ dàng, và từng insert cũng dễ lấy: chỉ cần vặn một con ốc M3 vào một đoạn rồi dùng kìm kéo mạnh ra là được.

Mình in bằng PLA và ra rất ổn, với các thông số sau:

• 4 wall loops
• 4 top shell
• 4 bottom shell
• 15% gyroid infill
• 15mm outter brim
• 0.16mm outter brim gap

Khi in, đặt mặt có lỗ bắt vít úp xuống build plate và không cần support.
