Gridfinity Bins medium size – Khay/box modular tối ưu không gian (2x1, 2x2)

Gridfinity là một hệ Modular Storage System rất phổ biến do Zack Freedman phát minh. Đây là bản remix từ mẫu Divider Bins của anh ấy.

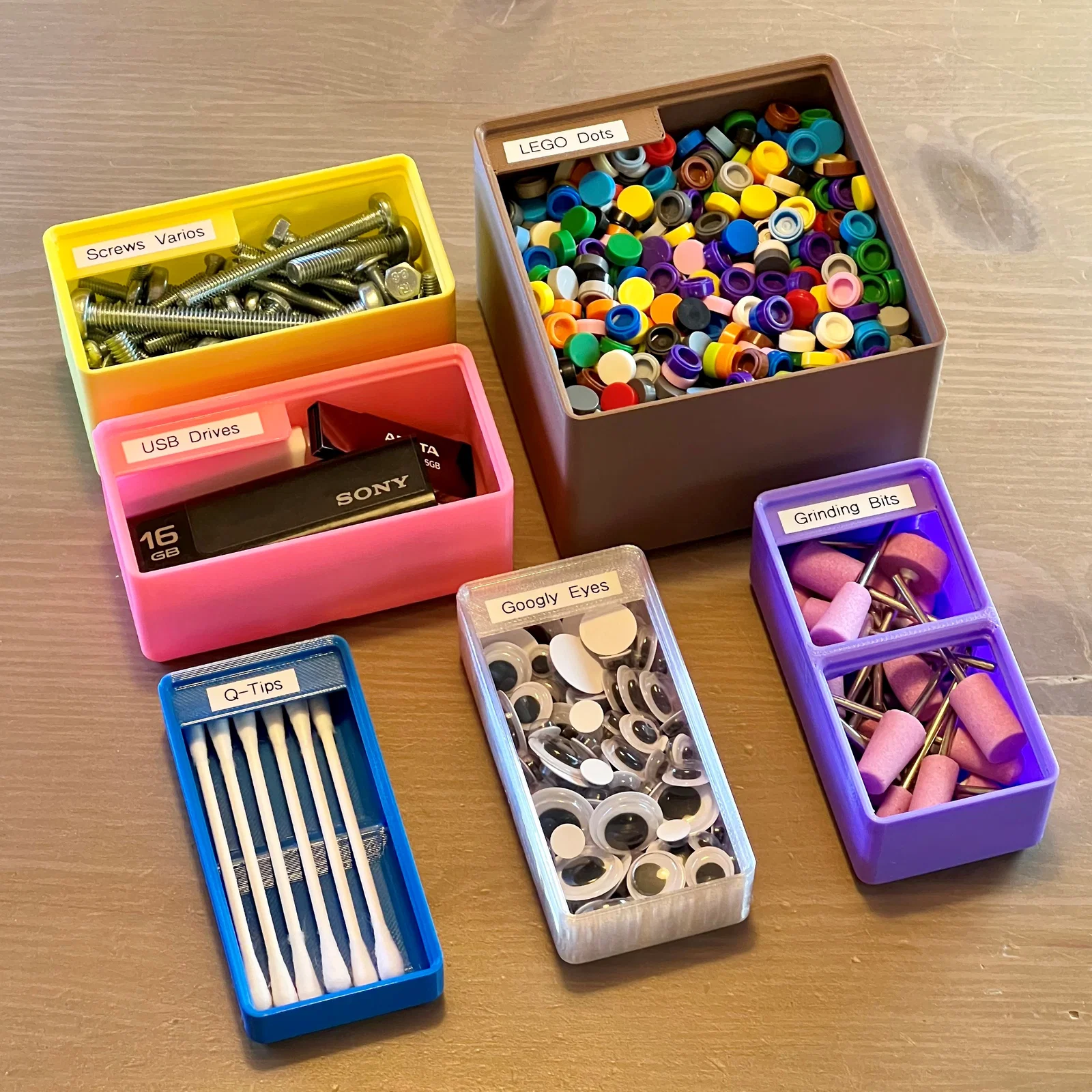

Ở đây mình remix lại các bin 2x1 và 2x2 để đựng linh kiện cỡ vừa. Bạn có thể xem bản 1x1 bins của mình tại đây.

Mục tiêu của bản remix này là tối đa hoá không gian chứa bên trong và giảm lượng filament sử dụng.

So với bản gốc, mình thu nhỏ và làm thấp phần tai dán nhãn vì nó quá to so với nhu cầu của mình. Các bin mới hỗ trợ nhãn có bề ngang tối đa 9mm (ảnh mình up dùng nhãn rộng 6mm).
Mình cũng bỏ luôn lỗ gắn nam châm ở đáy. Mình ít khi dùng nam châm, bỏ vậy vừa tiết kiệm không gian bên trong vừa giúp bin dễ in hơn.

Các bin có nhiều chiều cao từ 2u đến 10u (u = units, 1 unit = 7mm).

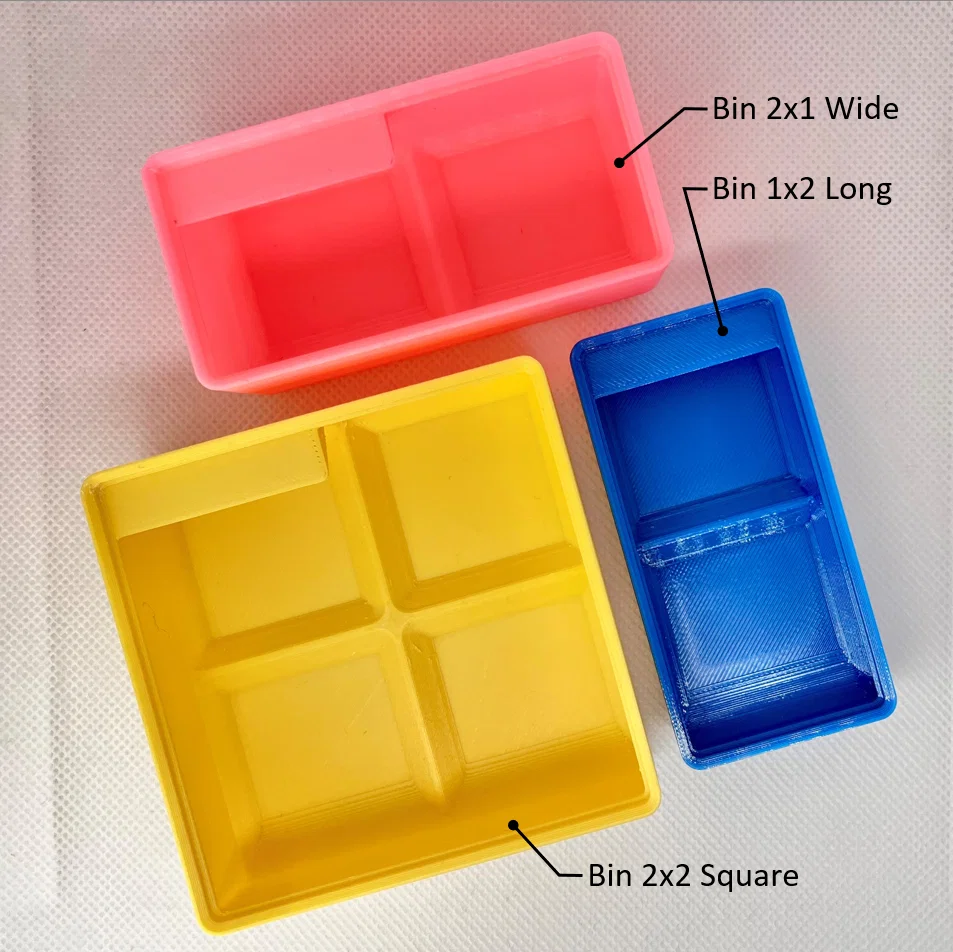

Với size 1x2 hoặc 2x1, bạn có thể chọn đặt tai dán nhãn ở cạnh dài hoặc cạnh ngắn (xem hình đã tải lên).

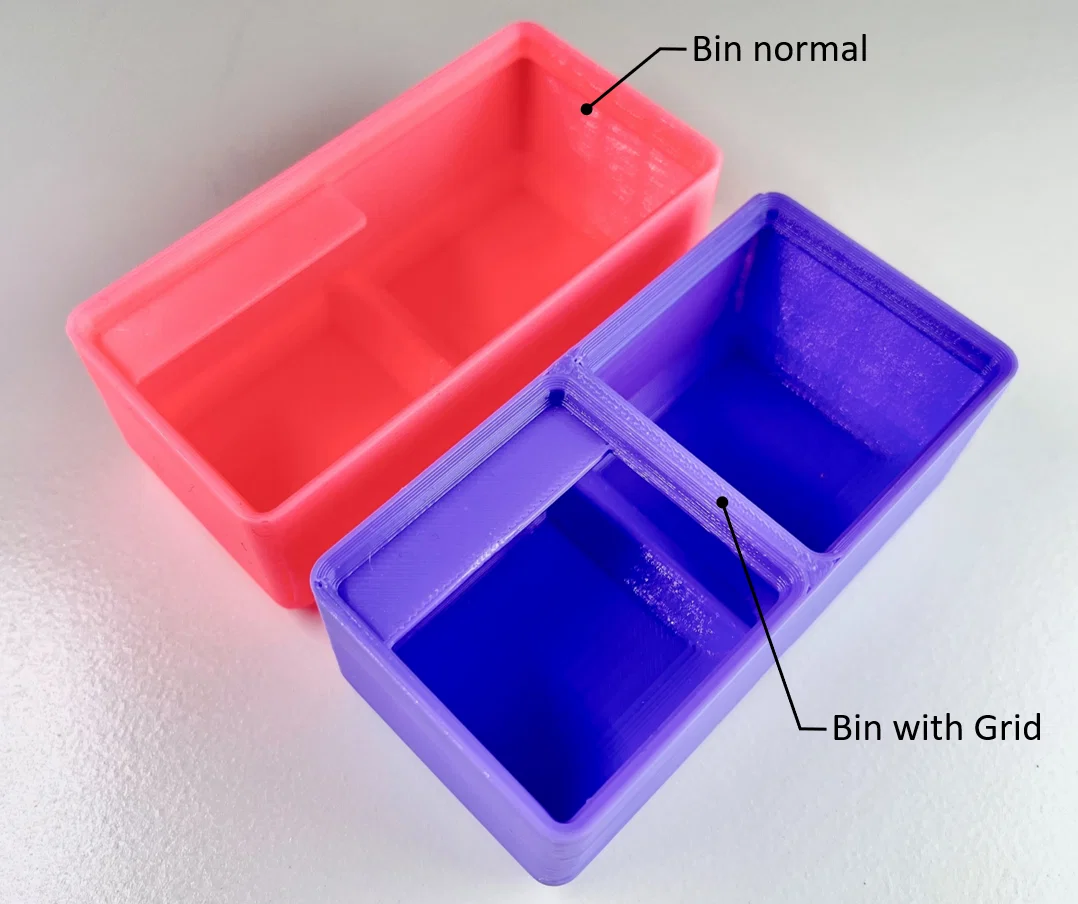

Các size này cũng có thêm một phiên bản hơi “thử nghiệm” gọi là ‘Grid’. Với bản này mình thêm một thanh chia ở phía trên (xem hình đã tải lên). Cái này hữu ích nếu bạn dự tính đặt các bin 1x1 nhỏ hơn lên phía trên. File cũng có thể in không cần support, nhưng tuỳ khả năng in overhang dốc và bridging của máy, thành phẩm có thể không được hoàn hảo.

Cài đặt in mình hay dùng:

• Support: No
• Layer height: 0.25mm
• Perimeters: 2
• Solid Layers: 4 Top and Bottom
• Infill: 15%
