Pedal Board Module (Mở Rộng Không Giới Hạn)

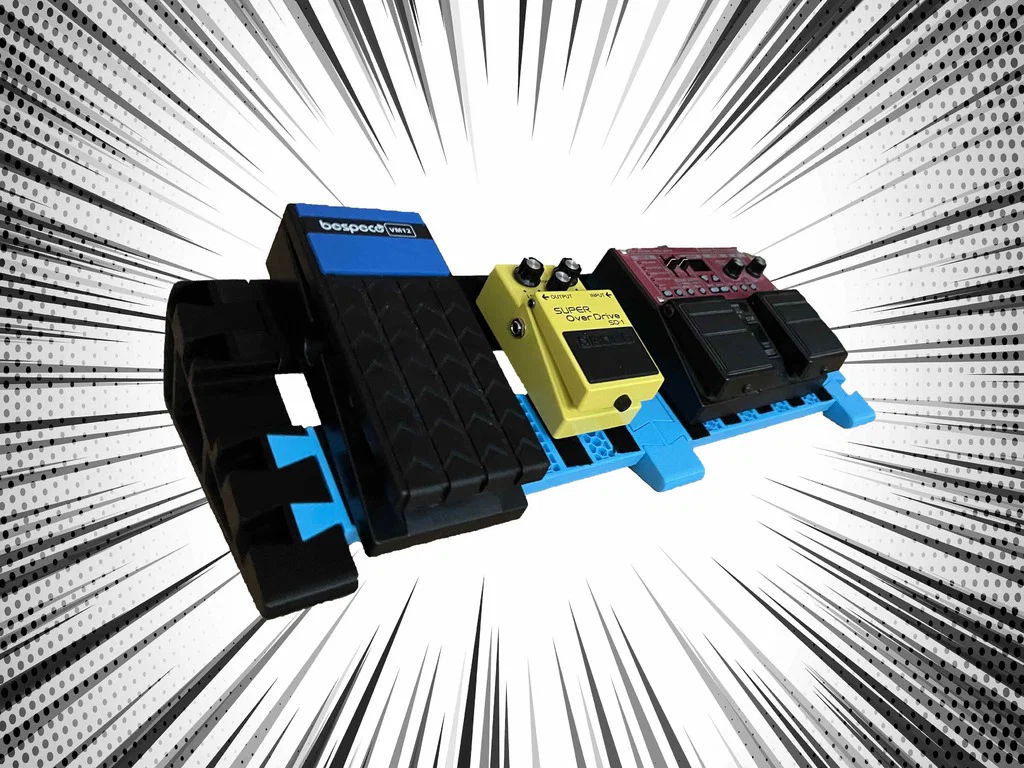

Nhạc sĩ Jonas (Instagram: Jon_bei) cần một cách lắp nhanh và một chiếc Paddle Board đơn giản nên tụi mình thiết kế mẫu này. Mẫu rất dễ in và không cần Supports; các “paddles” được cố định bằng dây Velcro bản 3 cm.

Ghi chú khi in (Printing Notes):

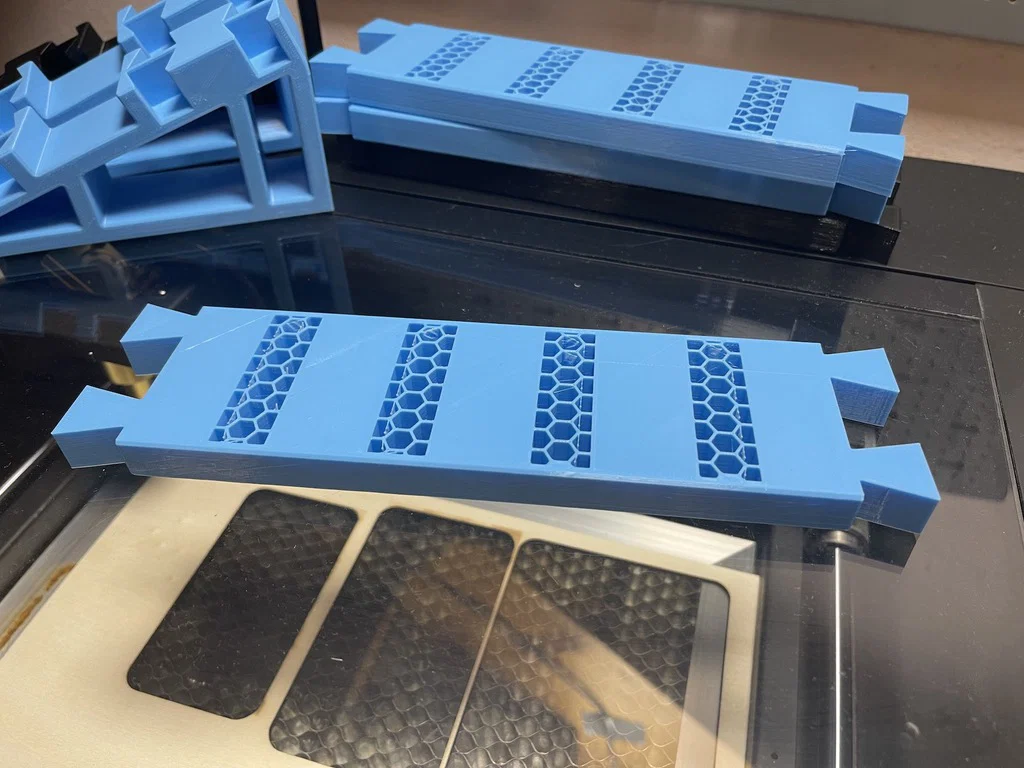

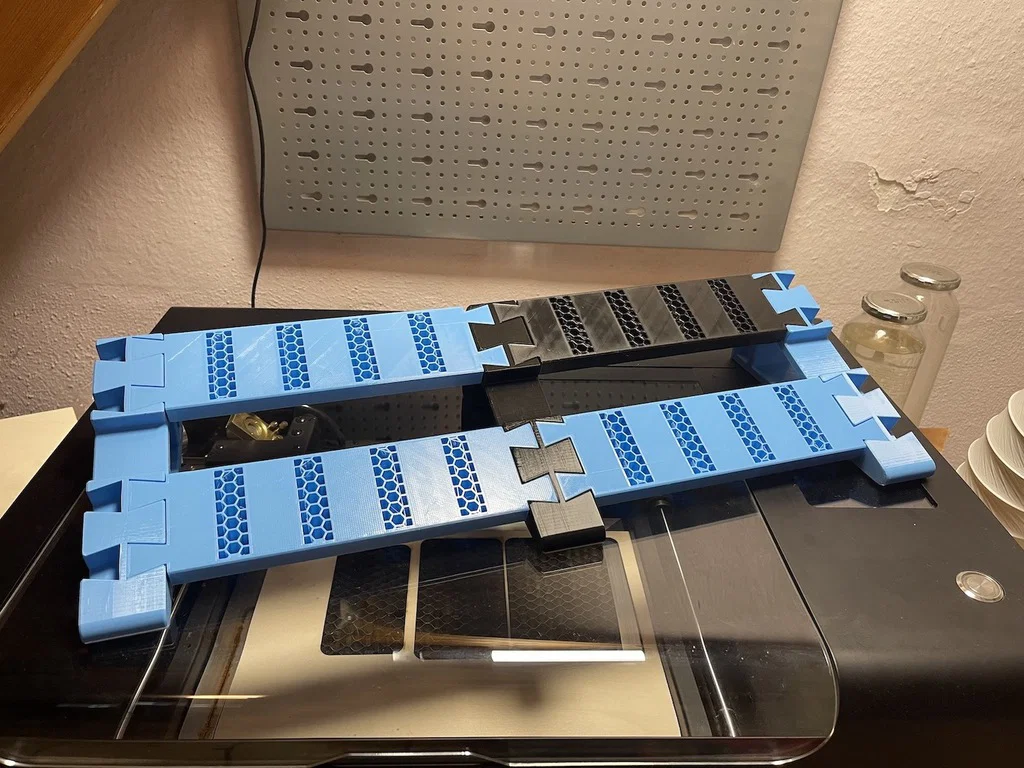

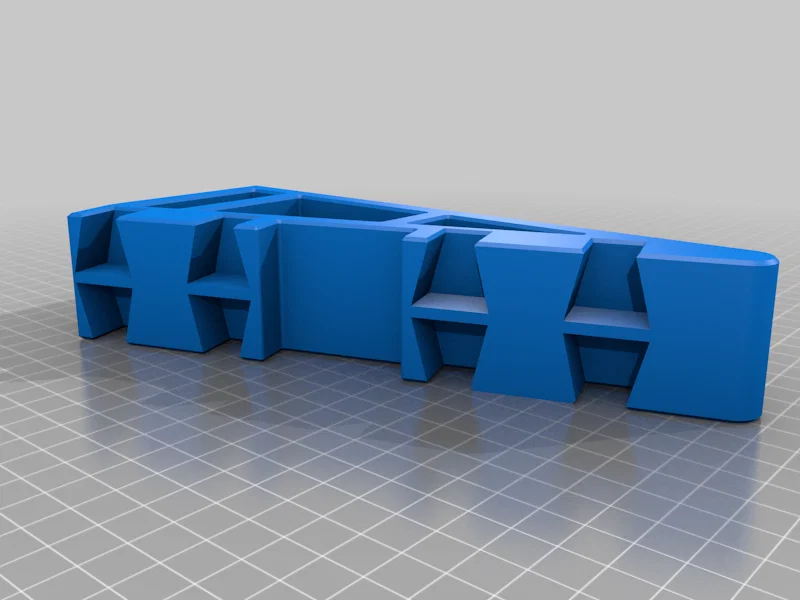

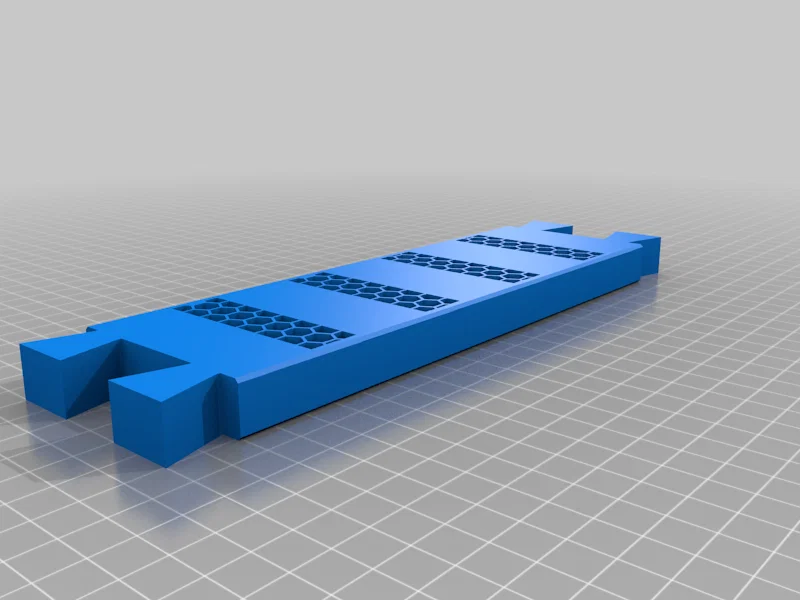

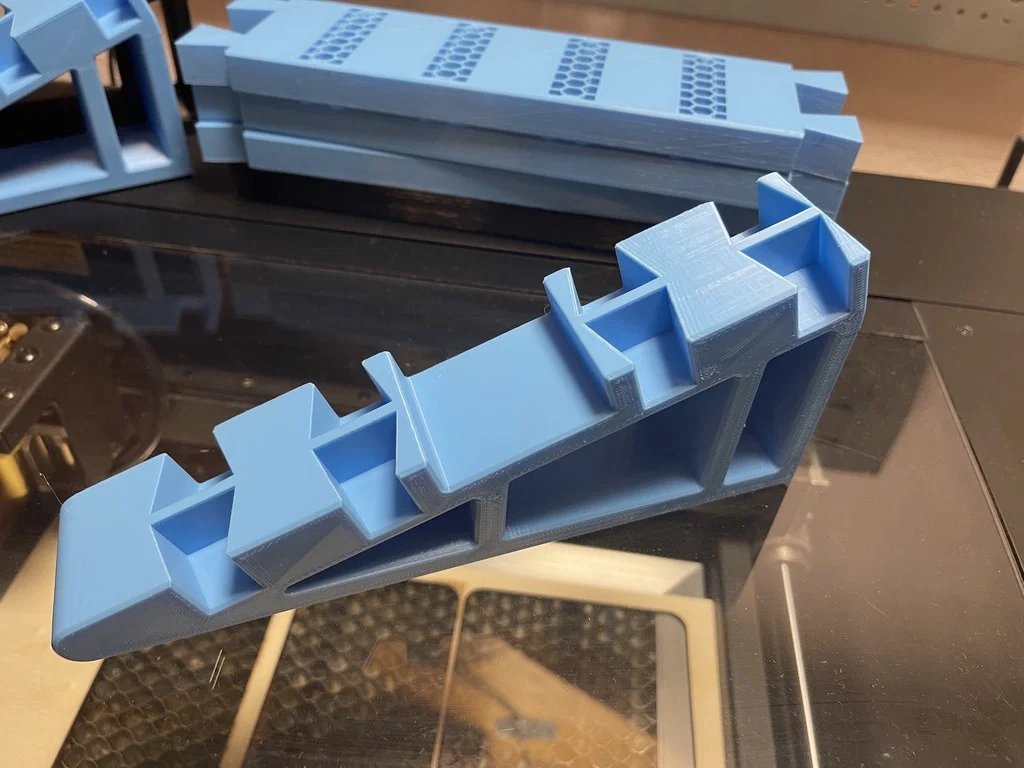

Các file STL nên đã được import đúng hướng sẵn. Cả hai mẫu đều không cần support; phần chân có một chút overhang nhỏ, nhưng máy in hoạt động ổn bình thường vẫn xử lý được mà không cần support. Độ hở (Clearance) ở phần “Dovetails” khoảng 0.4 mm, nghĩa là khá lỏng nhưng bù lại đảm bảo hầu như máy nào cũng in được.

Ghi chú lắp ráp (Building Notes):

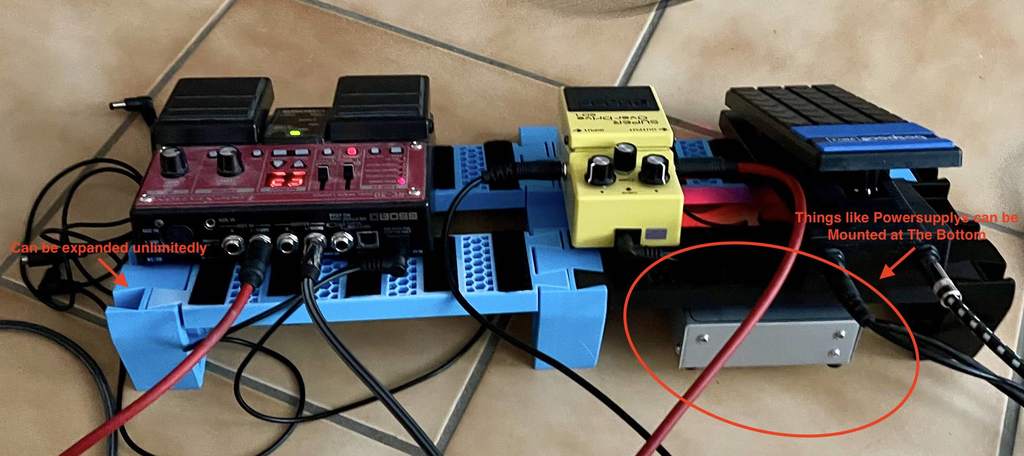

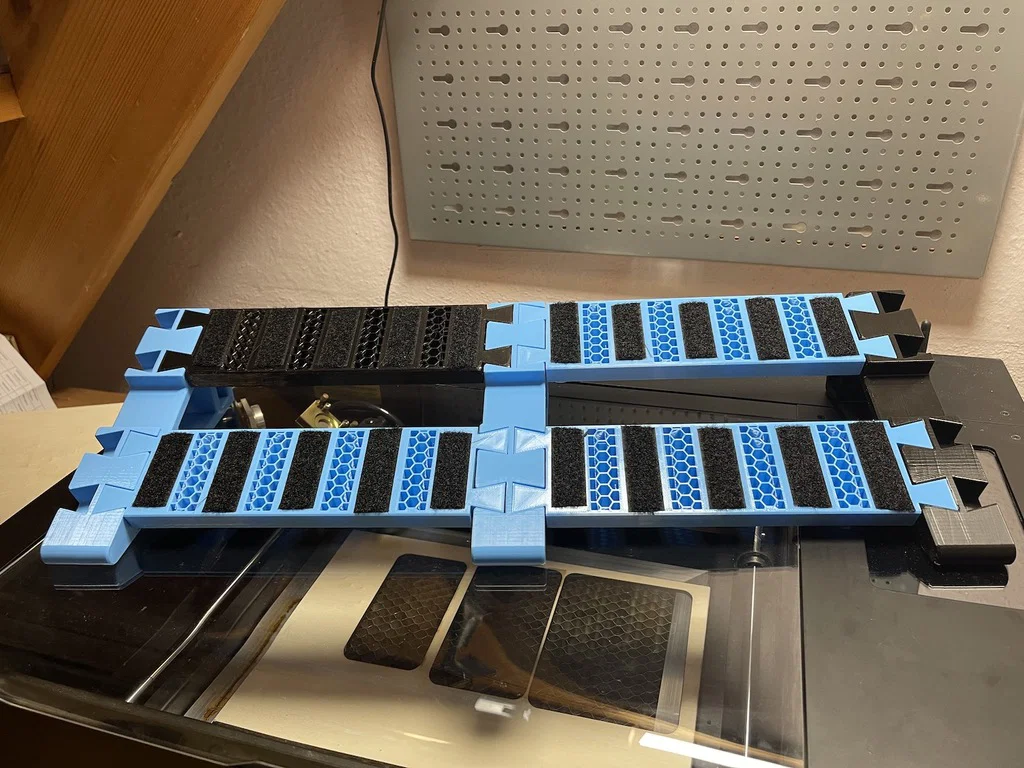

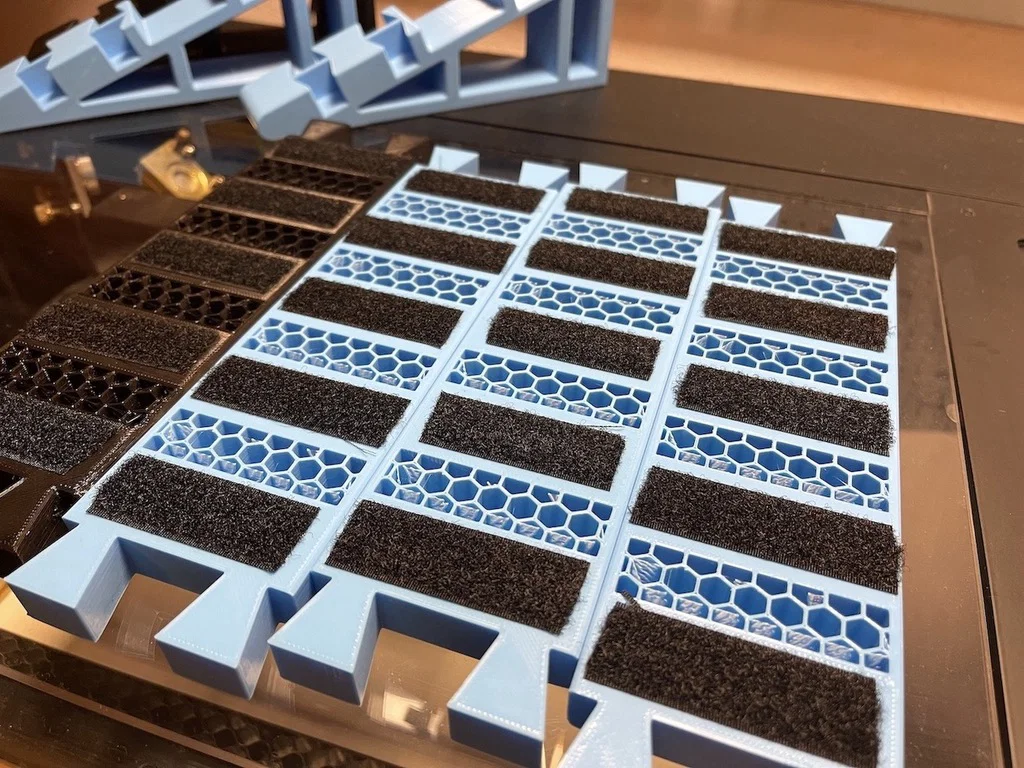

Sau khi in xong, mình dán tổng cộng 40 miếng Velcro tape (tức 5 miếng mỗi cạnh và 10 miếng cho mỗi Board) ở cả hai mặt của Board để có thể gắn những thứ như bộ nguồn ở mặt dưới.

Loại Velcro mình dùng là bản rộng 3 cm.

Vấn đề đã biết (Known Issues):

Bạn nên dán một loại chân cao su nào đó ở mặt dưới, nếu không nó sẽ bị trượt.

Vì độ hở không khít nên hơi khó chịu khi tháo “Paddles”, do các tấm board có thể bung ra theo.

Nếu bạn thấy mẫu này hữu ích, bạn có thể donate tùy giá trị bạn thấy xứng đáng vào PayPal của mình. ([email protected]) để phụ chi phí thời gian thiết kế.

Cài đặt in (Print Settings)

Hãng máy in:

Creality

Máy in:

CR-10

Rafts:

Không

Supports:

Không

Độ phân giải (Resolution):

0.2 mm

Infill:

20%

Filament: GST3D PLA (PETG Might be Better) Blue/Black

Ghi chú:

Các file STL nên đã được import đúng hướng sẵn. Cả hai mẫu đều không cần support; phần chân có một chút overhang nhỏ, nhưng máy in hoạt động ổn bình thường vẫn xử lý được mà không cần support. Độ hở (Clearance) ở phần “Dovetails” khoảng .4, nghĩa là khá lỏng nhưng bù lại đảm bảo hầu như máy nào cũng in được.

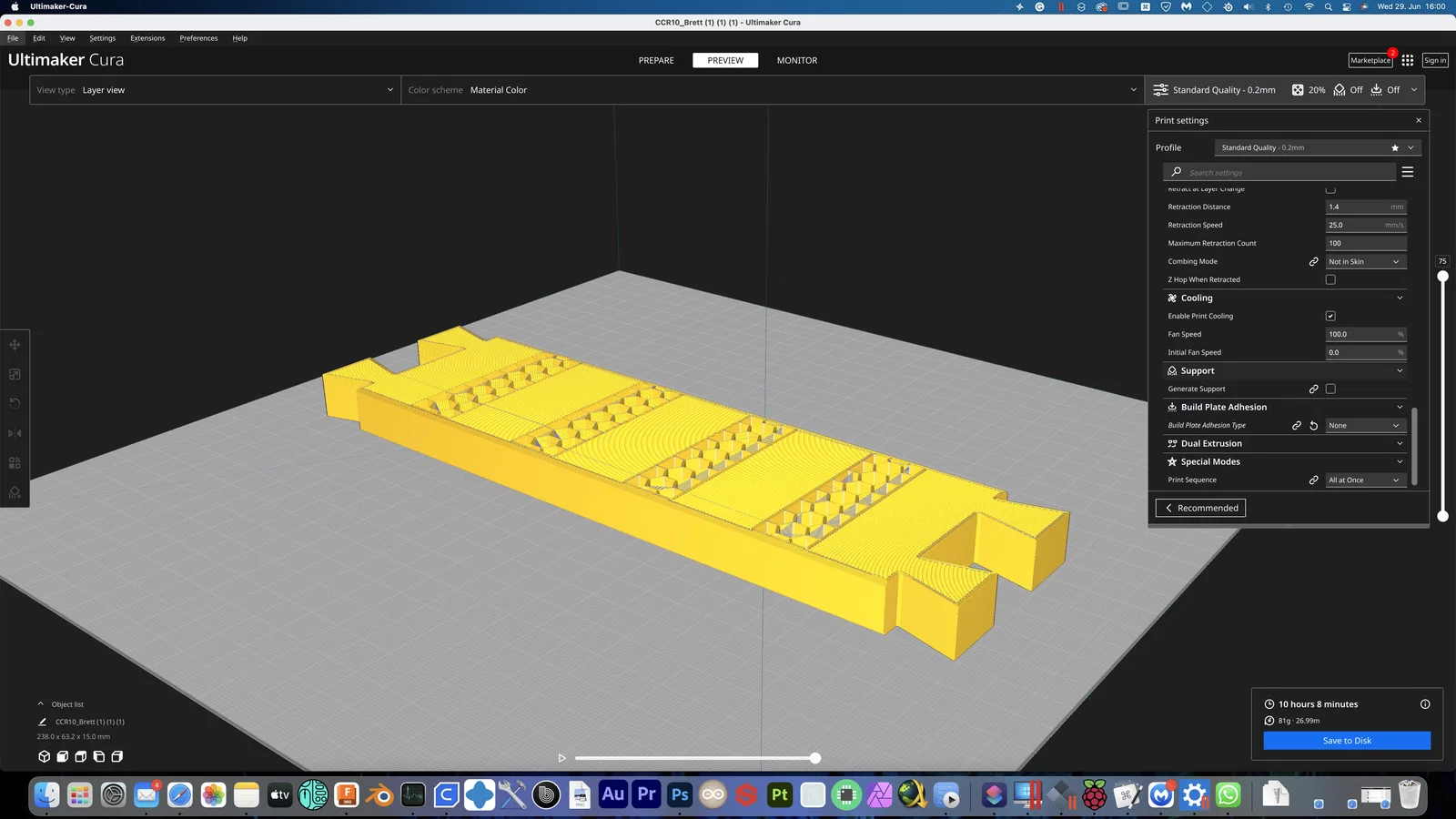

Hướng đặt khi in (Print Orientation)
