Stealthburner Cover / external fan SB2240/SB2209
Bản cover Stealthburner sâu/rộng hơn (~48mm) để gắn fan ra bên ngoài khi khu vực PCB bị chật. Có kèm file FreeCAD, STEP và STL. Lưu ý canh z-belt clearance trên Voron 2.4 và gợi ý cách đặt hướng in, organic supports.
Mô tả
-

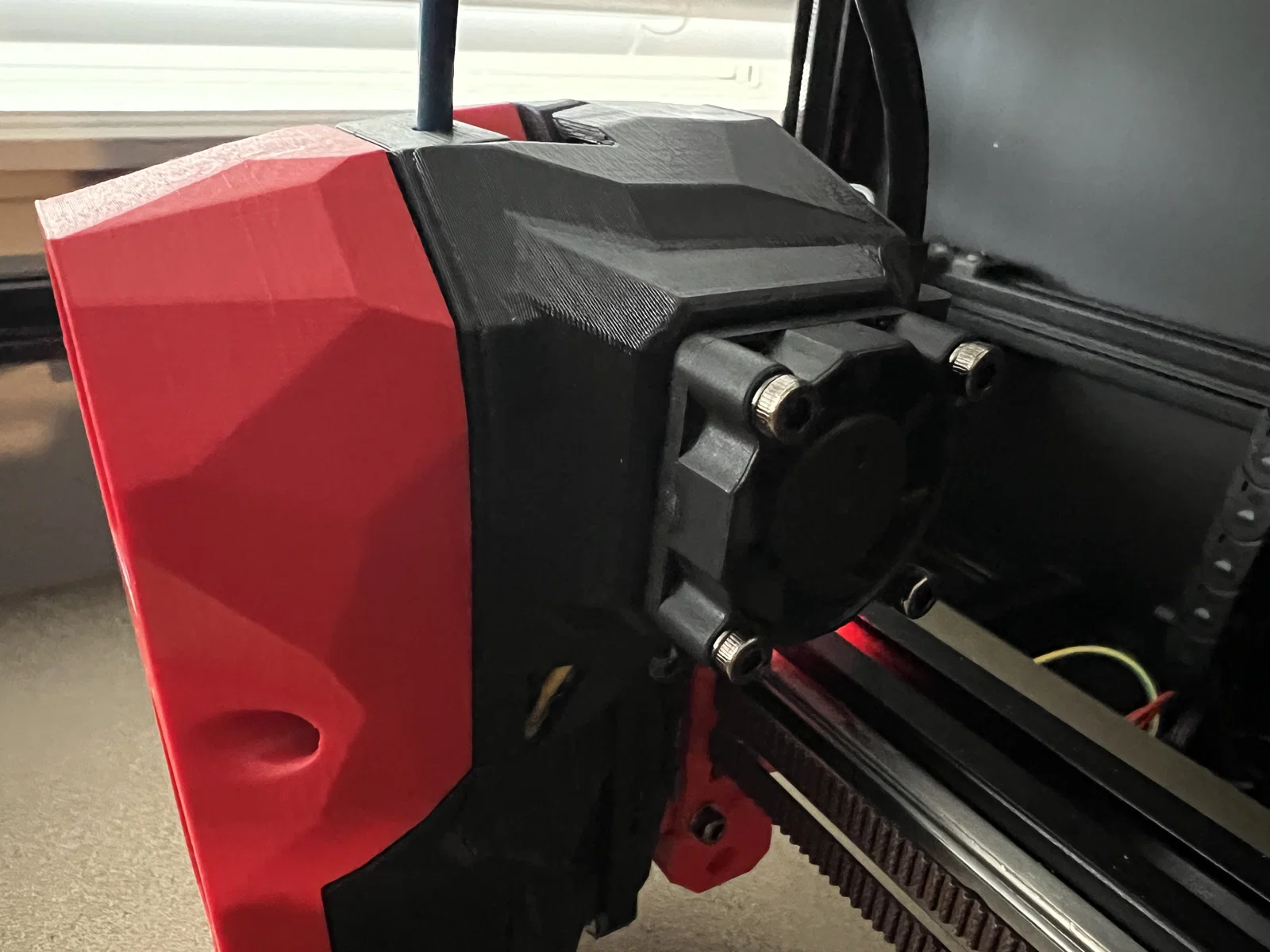

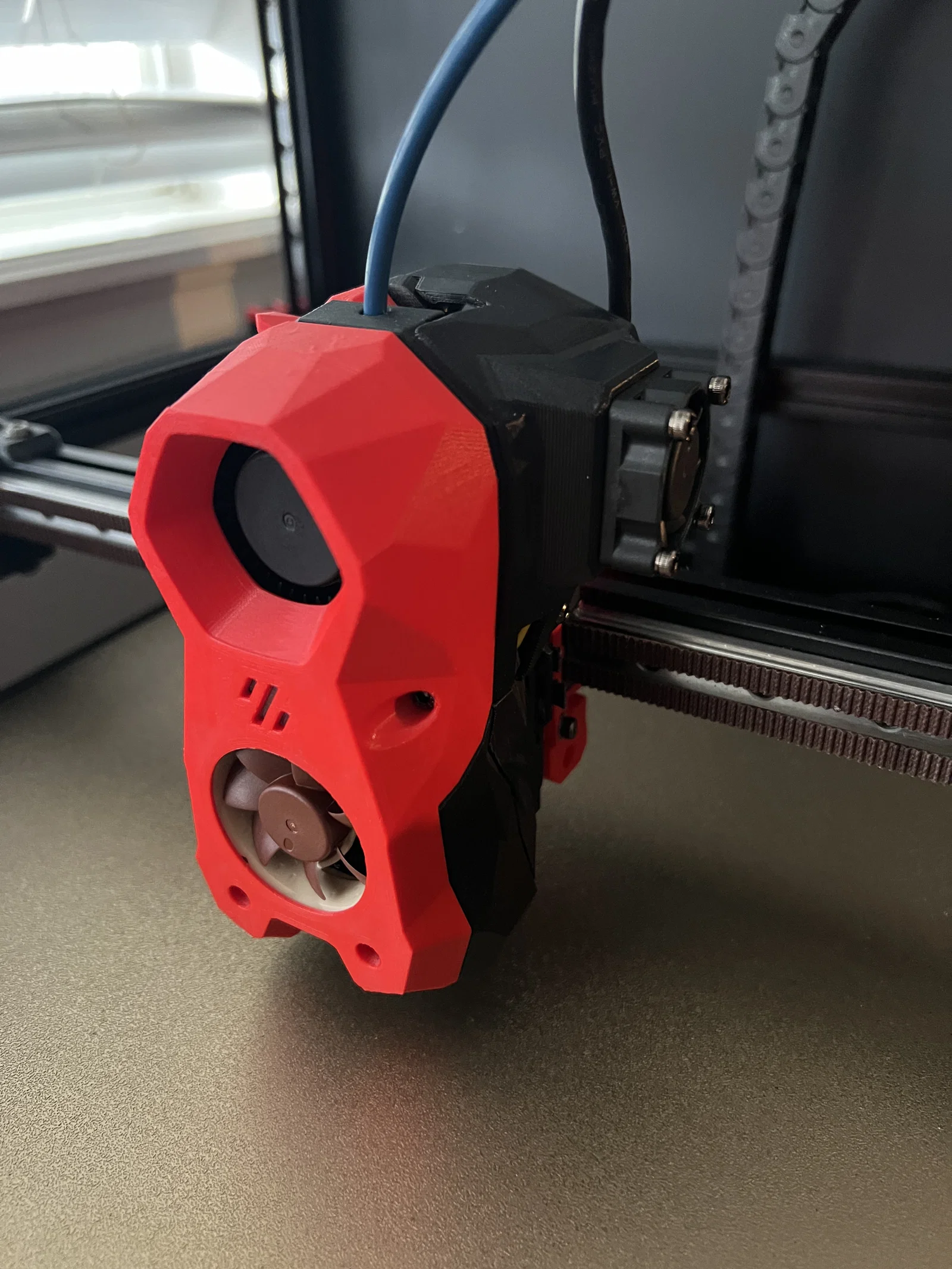

Đây là bản cover sâu/rộng hơn, khoảng ~48mm chiều sâu (từ trước ra sau nếu bạn đang nhìn thẳng vào Stealthburner).
-
Mình dùng FreeCAD, mình có kèm theo file đó, thêm file STEP và STL cho ai muốn tiếp tục chỉnh sửa.
-
Nếu bạn dùng cái này trên Voron 2.4, nhớ canh khoảng hở z-belt phía trước/bên phải. Mình phải dời bed lùi lại chút để khỏi bị cấn/đụng (dùng button head cap screws để gắn fan sẽ nhìn gọn hơn và cũng giúp vụ này).
Mọi người có nói là một số bản remix in hơi khó / mình in cái này bằng cách cho nó “ngồi” trên cạnh sau (cũng là khi bạn nhìn SB thẳng chính diện). Mình dùng organic supports chỉ cho phần mặt phẳng bên trong (chỗ bình thường fan internal sẽ nằm) và để đỡ phần trên của lỗ tròn. (Dùng paint-on supports để nó không cố support vào mấy lỗ bắt ốc.)
Giấy phép
File mô hình
