Núm vặn tay (Knob) cho bu-lông lục giác chìm M2–M6 (socket)

Mình thích thiết kế gốc của edmar, nhưng mình cần phần lục giác phải nhô ra khỏi bề mặt. Cất các núm vặn chung với bu-lông sẽ khỏi phải đi kiếm đầu bits / chìa Allen phù hợp mỗi khi cần. Tùy trường hợp sử dụng, có thể bạn vẫn cần tìm một cái để siết bu-lông cho chặt đúng mức.

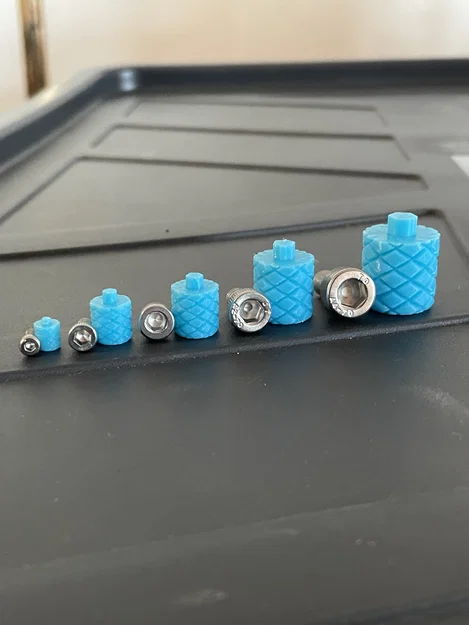

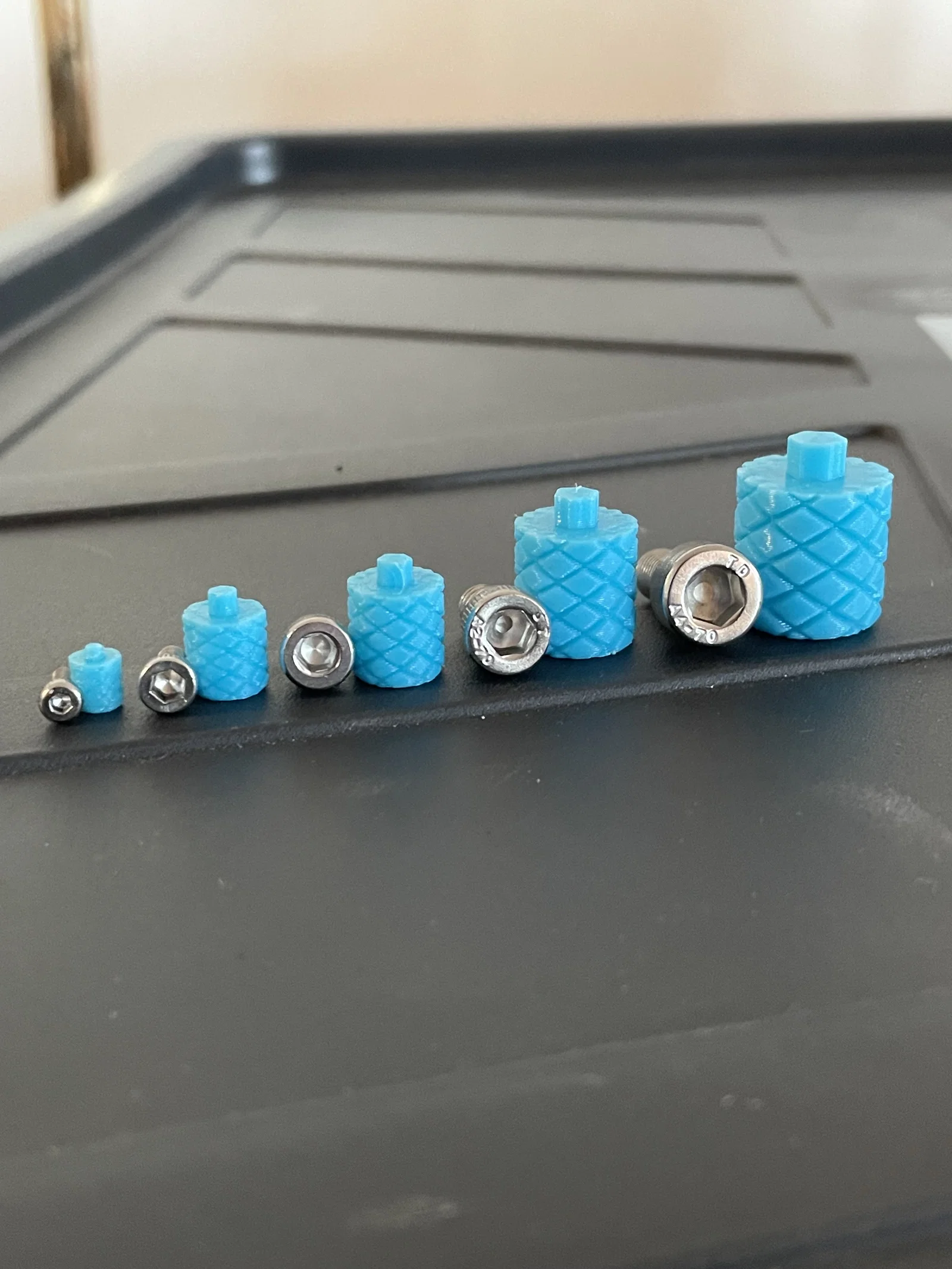

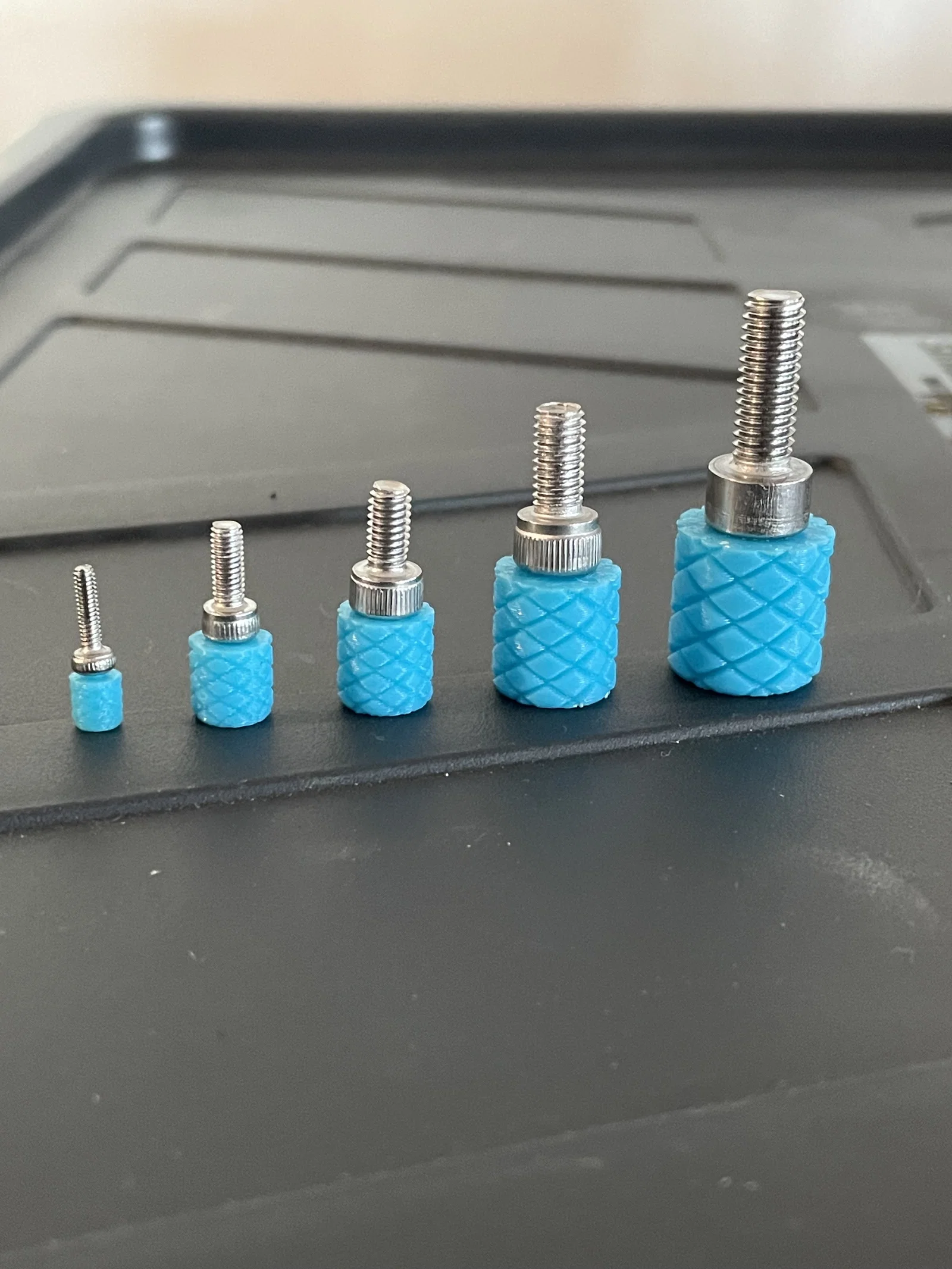

Sau khi chỉnh nhanh trong Fusion 360, mình làm một bộ scale cho bu-lông M2, M3, M4, M5 và M6. Bản M2 rất nhỏ, có thể sẽ thành ra không hữu dụng. Nhưng cái mình in ra vẫn dùng được.

Chi tiết in
Tất cả mẫu đều được in với cùng các thiết lập cơ bản. Núm M2 và M3 in không dùng height modifier. M4, M5 và M6 in có dùng height modifier.

Số perimeters: 3
Infill: 20% rectilinear
Top layers: 3, monotonic pattern
Bottom layers: 3, monotonic pattern

Thông tin height modifier M4
Start height: 9 mm
End height: 11.2 mm
Perimeters: 4
Top layers: 0

Thông tin height modifier M5
Start height: 12mm
End height: 15 mm
Perimeters: 6
Top layers: 0

Thông tin height modifier M6
Start height: 15mm
End height: 19 mm
Perimeters: 7
Top layers: 0
