Bộ nối board Ikea SKÅDIS (Skadis) – canh thẳng & ghép nhiều tấm

Lúc mình mua một bộ 6 tấm bảng Ikea SKÅDIS và đang treo lên tường, mình muốn có cái gì đó để canh cho chúng thẳng và khớp với nhau thật chuẩn.

Vậy là mình lấy thước kẹp (calipers) ra đo đạc, rồi mở Fusion 360.

Đầu tiên mình làm mấy bản “mini” để các tấm board có thể nối và căn chỉnh. Nhưng khi lắp lên thì mình bị thiếu điểm tựa từ tường, nên mình làm nhanh mấy cái “riser” để bù cái khe (17mm).

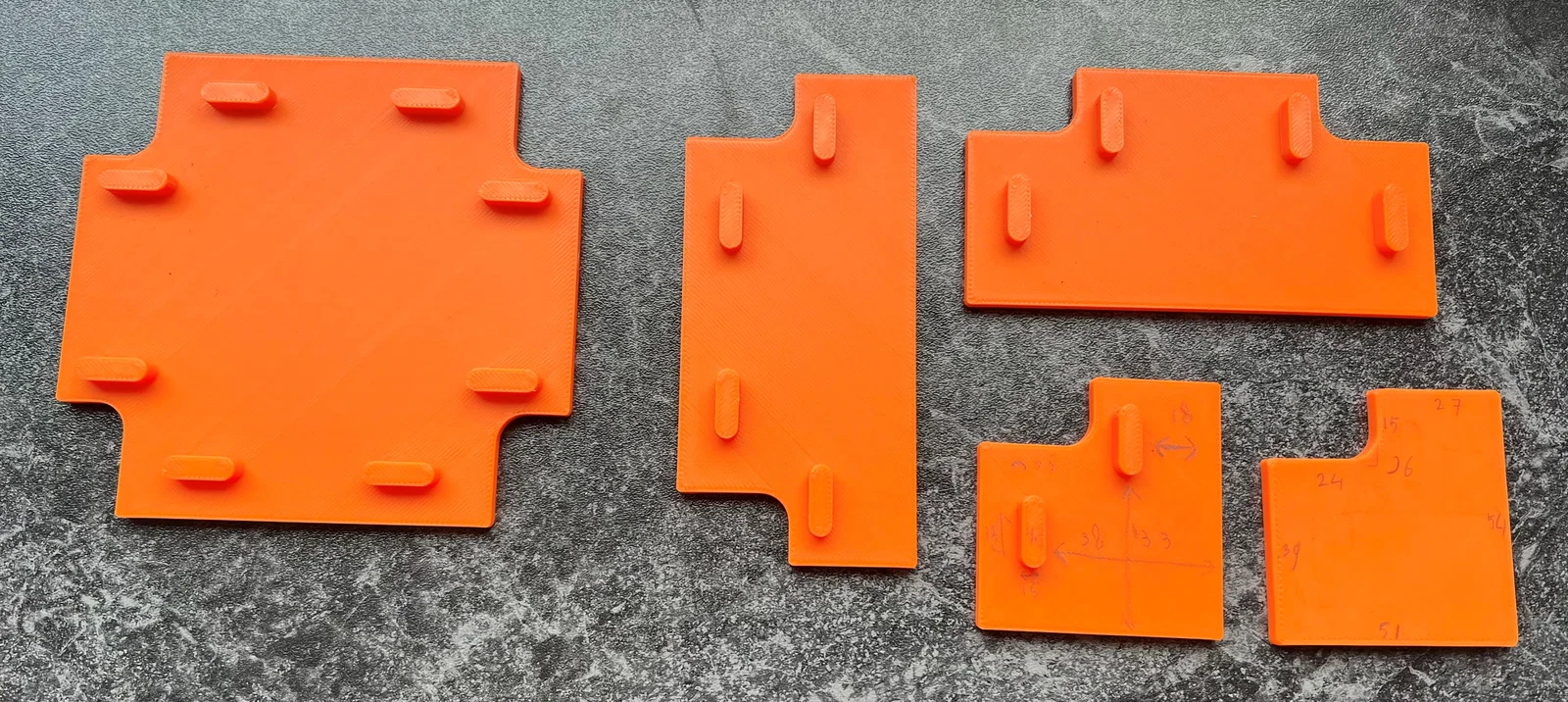

Nhưng vì không muốn phải in ra 2 miếng rồi dán/chập lại với nhau, mình làm luôn các mẫu “full”.

In xong rồi gắn ở mặt sau.

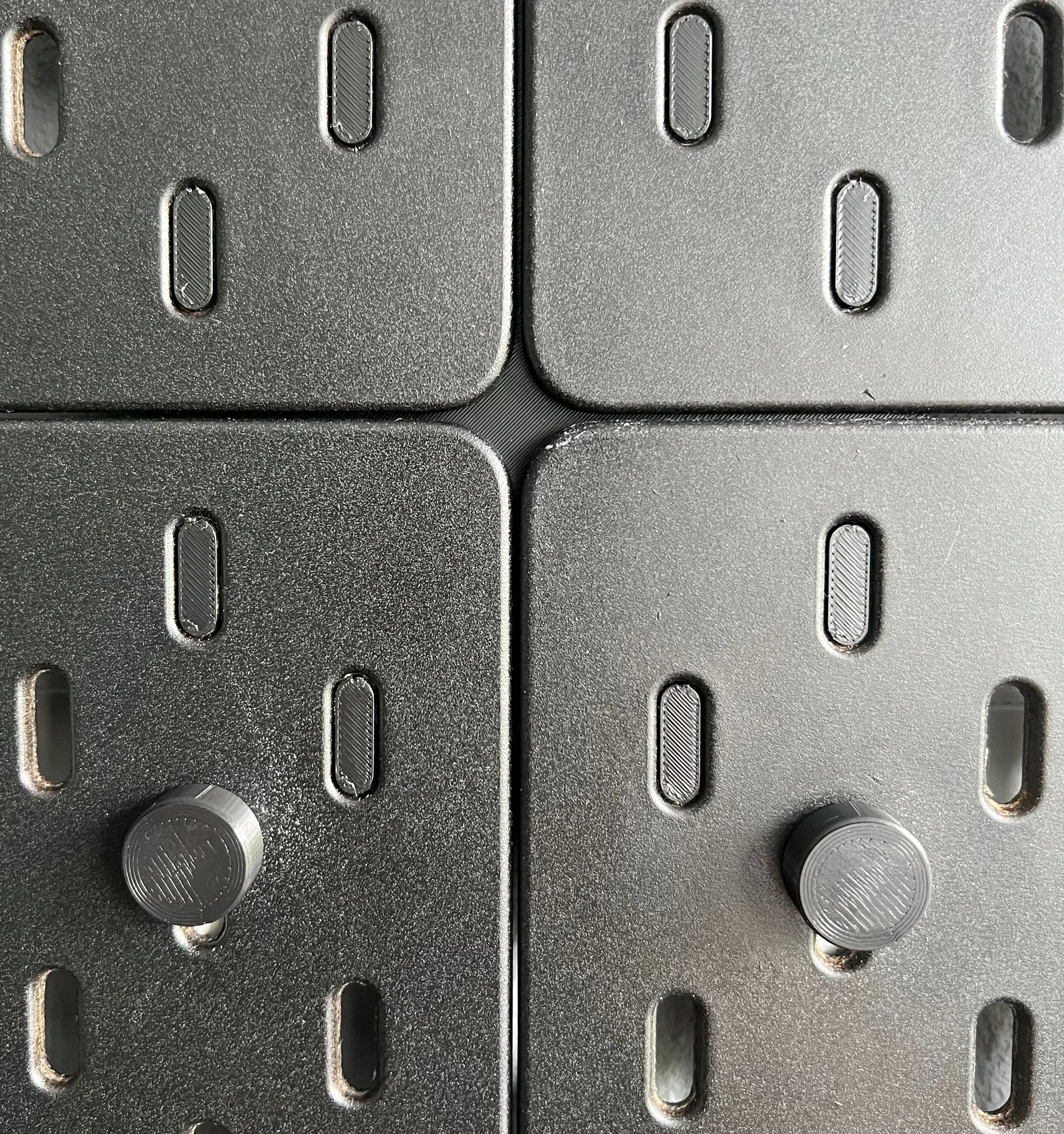

Kết quả của “Skadis connect 4 boards full”.

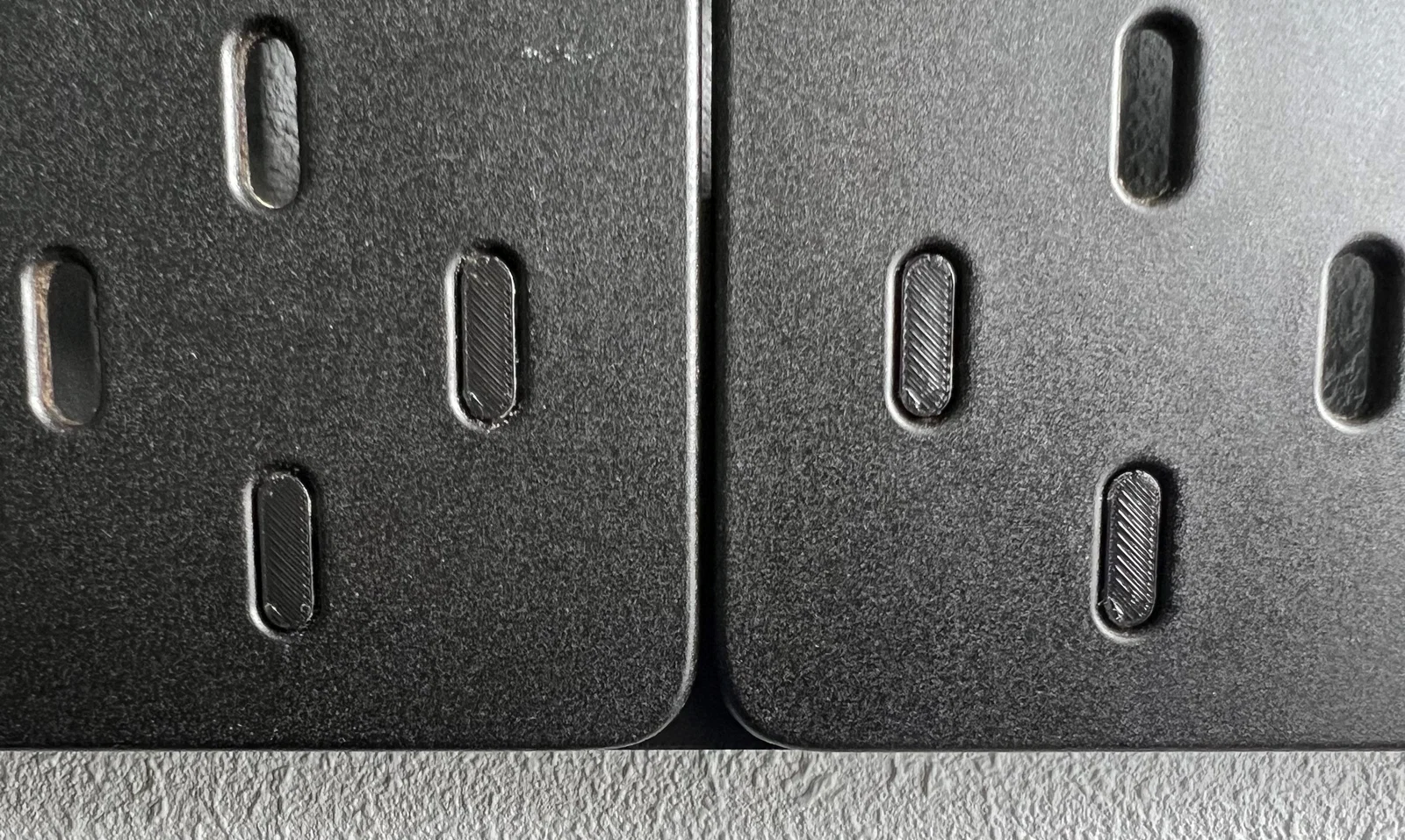

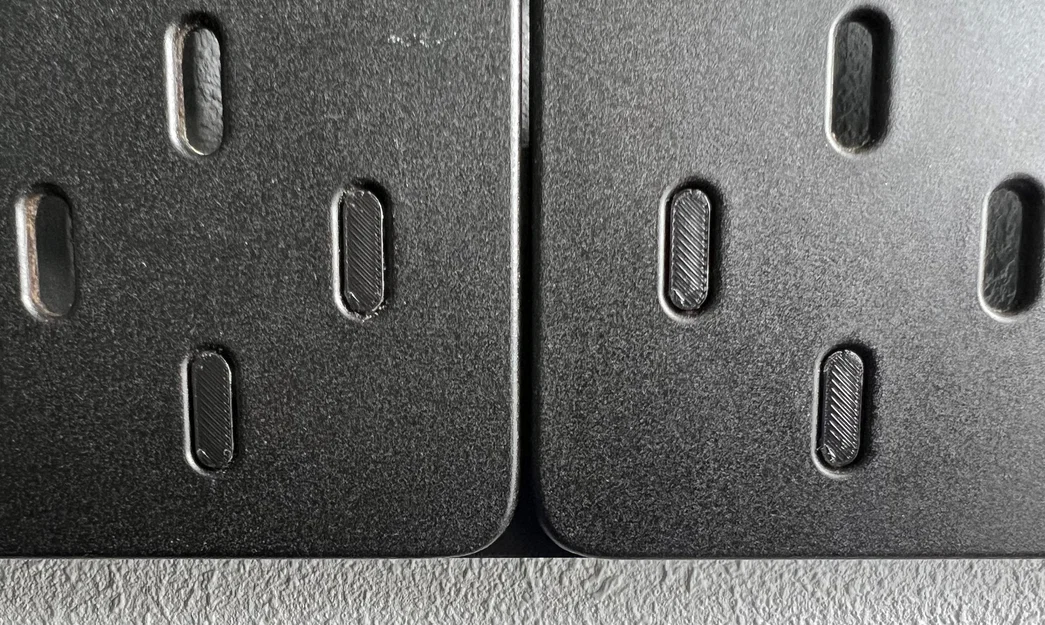

Kết quả của “Skadis connect 2 boards right-left side full”

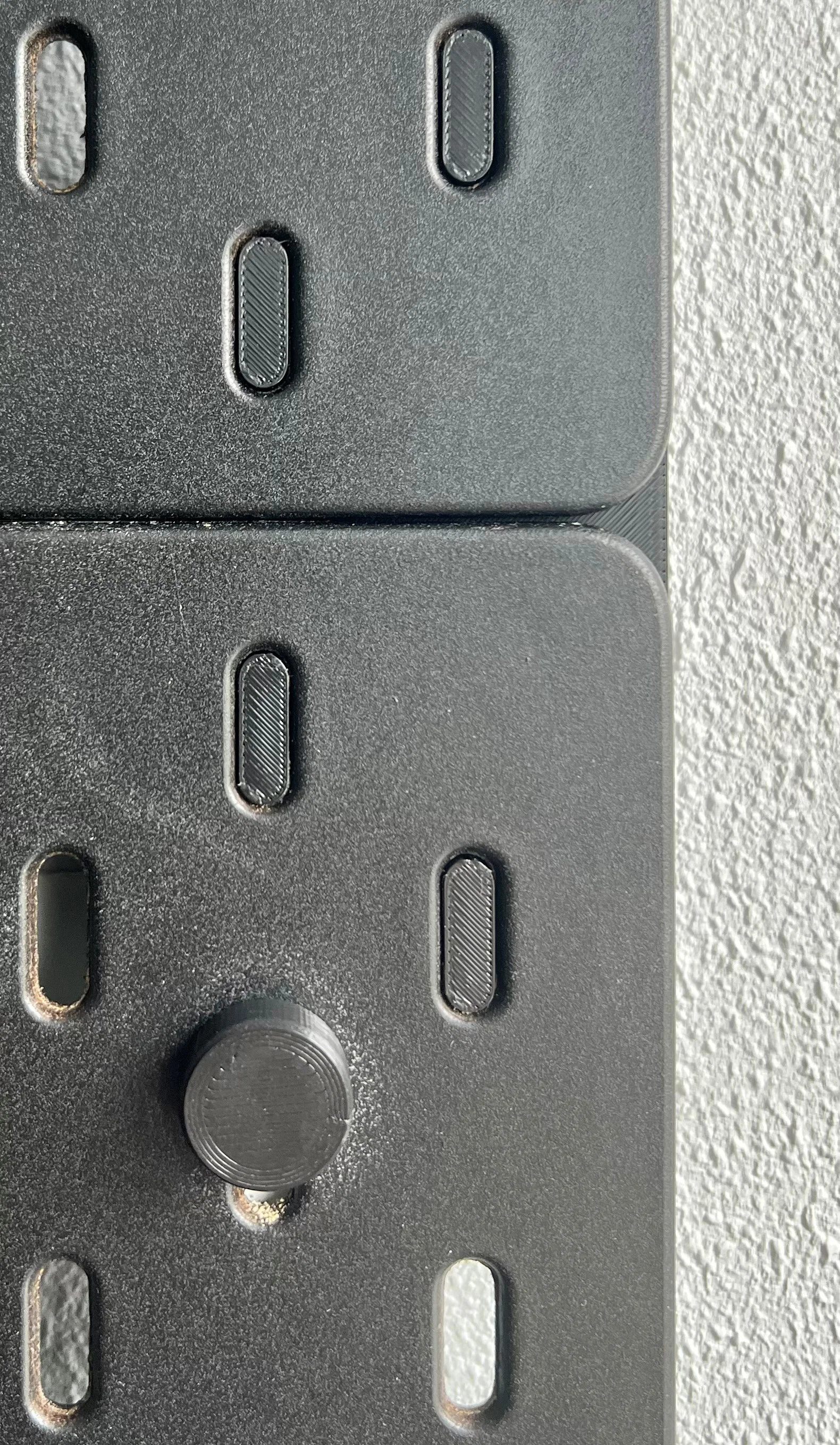

Kết quả của “Skadis connect 2 boards up-down side full”

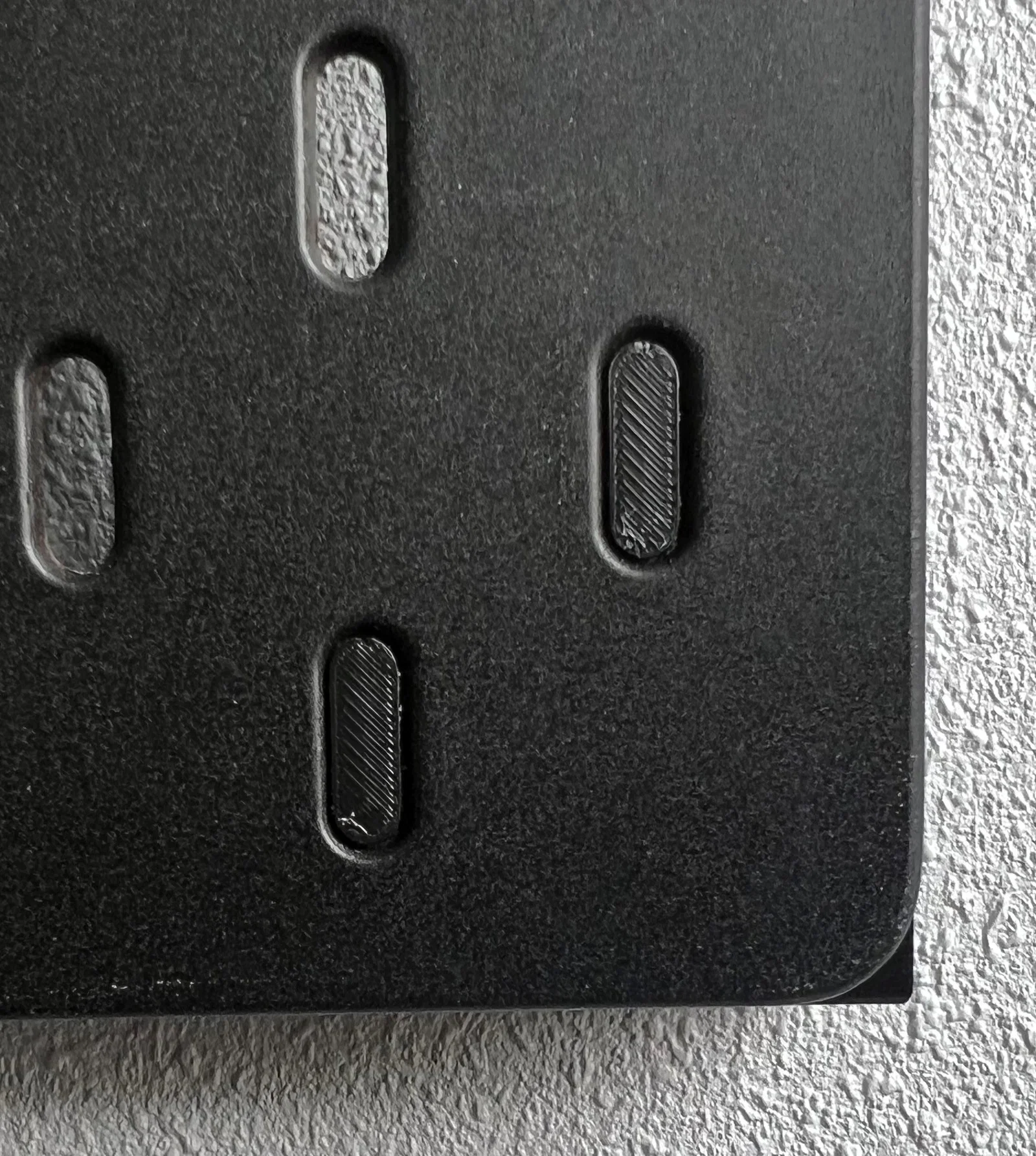

Kết quả của “Skadis connect 1 board corner bottom-right + top-left full” (bạn cần 2 cái loại này và 2 cái “Skadis connect 1 board corner bottom-left + top-right full”.

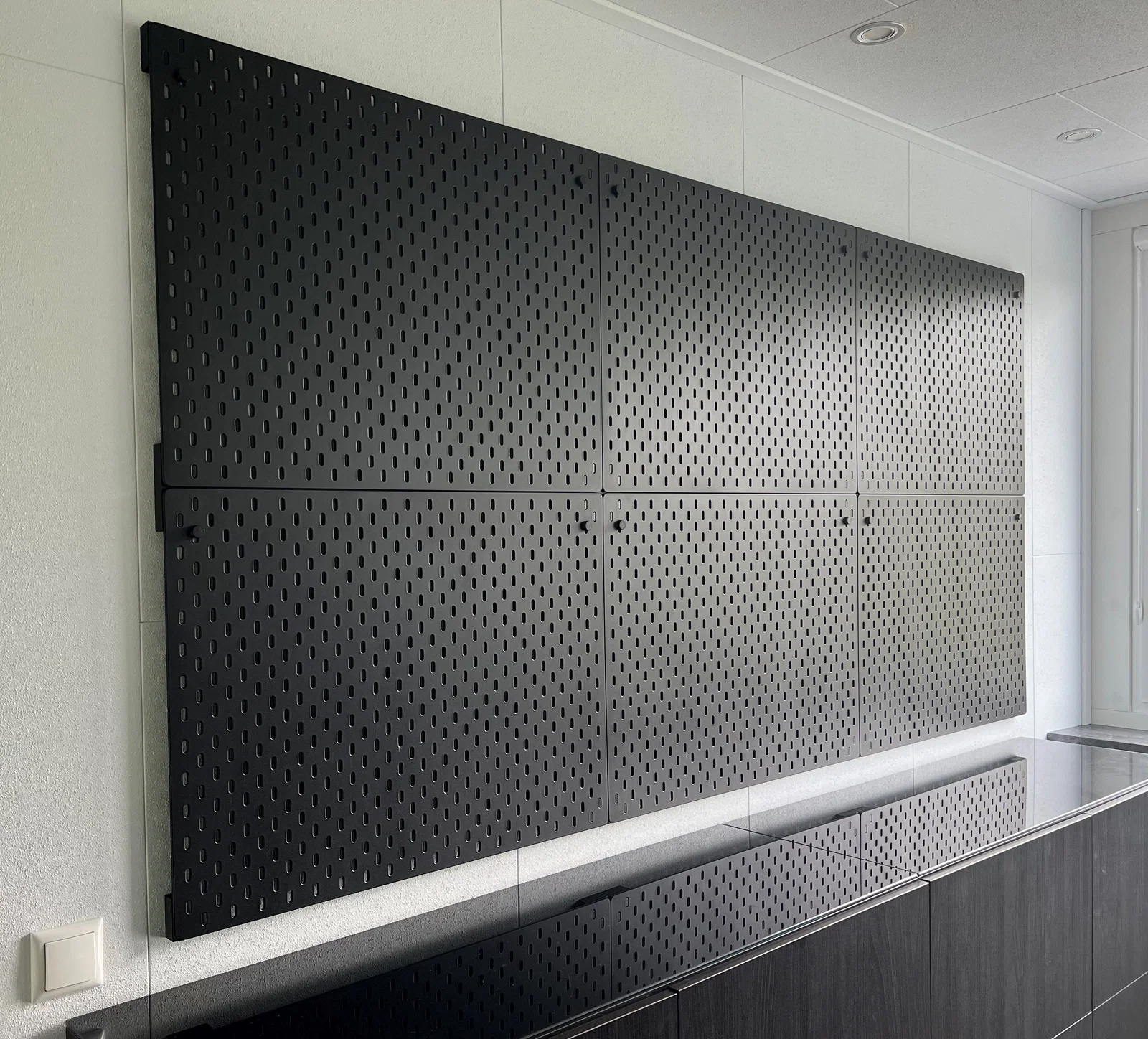

Kết quả cuối cùng:

Lợi ích thêm nữa là bạn sẽ không dùng/không thấy các lỗ bắt vít phía dưới, nên nhìn (theo ý mình) sẽ gọn và đẹp hơn (và khi gắn thêm “” của @ledsi_351866 thì còn đẹp hơn nữa.

Mình upload tất cả model để ai cần thì dùng, nhưng bình thường bạn chỉ cần các file “full” thôi.

Mình dùng lại cái back plate/rail kim loại zin để cố định lên tường. Nhưng nếu tường bạn là bề mặt phẳng thì có thể dùng băng keo hai mặt (nano) loại tốt để cố định các board connect lên tường (và cũng có thể dùng để dán connect vào board). Mình chưa test cách này nên không dám chắc!

Và với mọi thứ bạn không tự làm (bao gồm mấy cái này), dùng là tự chịu rủi ro nha!
