Hộp Gridfinity E3D Revo (E3D Revo Gridfinity Box)

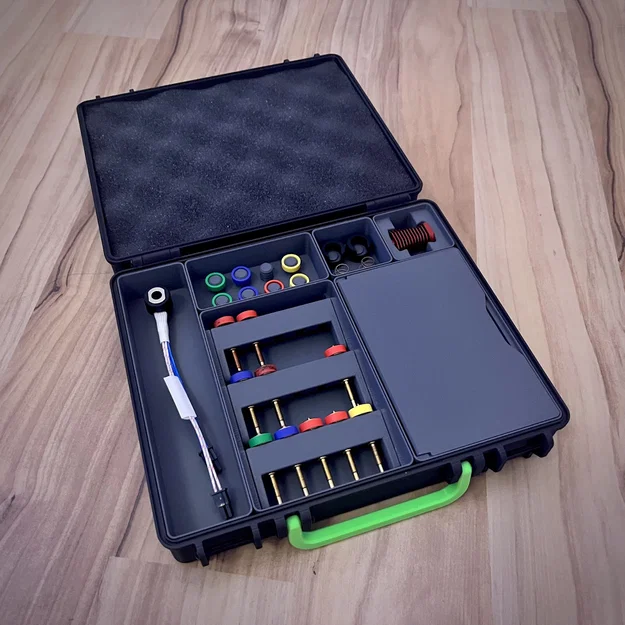

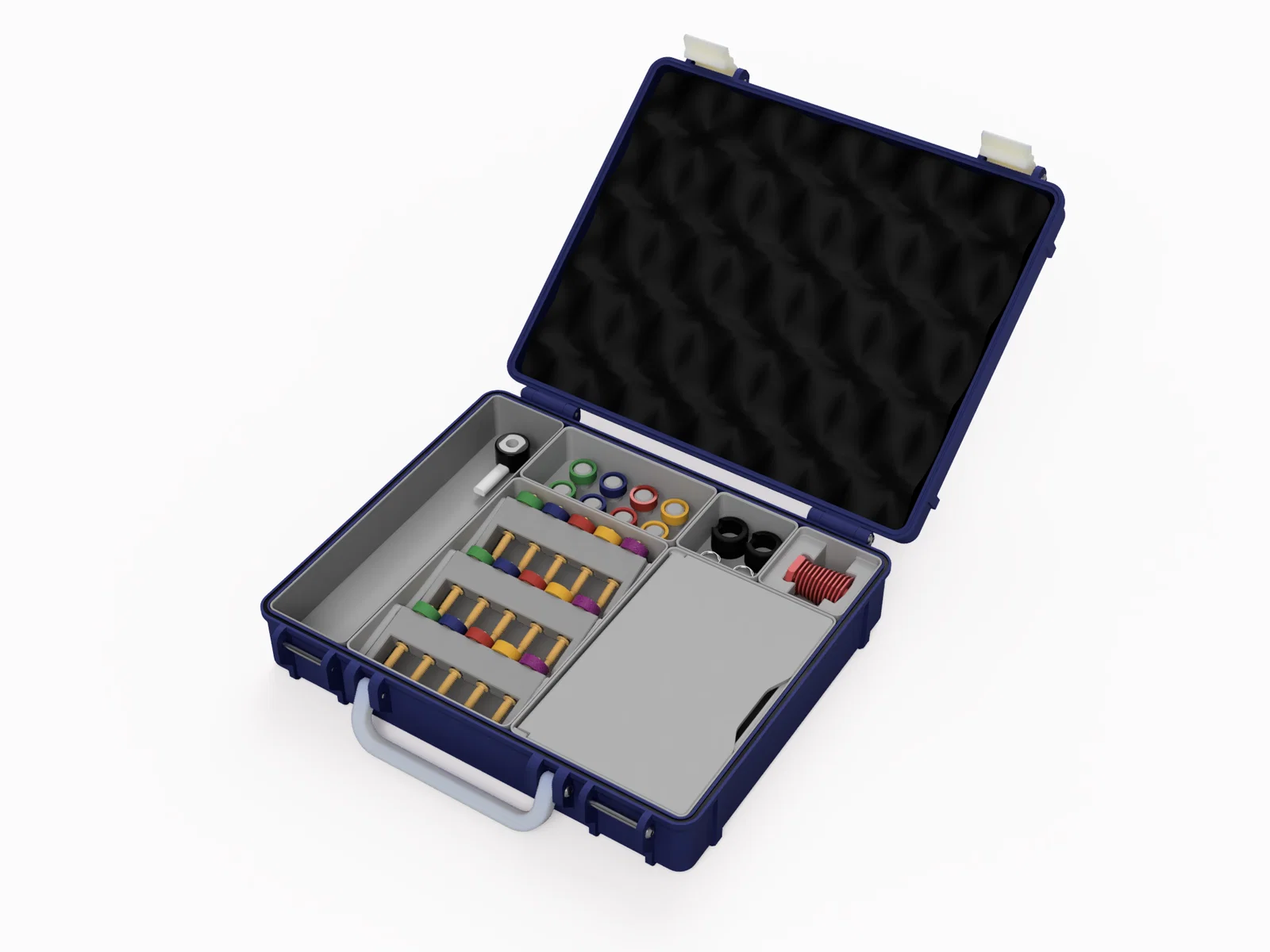

Hộp Gridfinity gọn gàng để cất E3D Revo nozzle và linh kiện dự phòng, remix từ Rugged Box (Parametric) và Gridfinity Storage Box. Có nhiều bin modular: nozzle, heater core, socks, lò xo và hộp đồ nhỏ.
Mô tả
Đây là một bản remix từ mẫu “Rugged Box (Parametric)” của Whity kết hợp với các phần bên trong của “Gridfinity Storage Box” của Pred. Mẫu này đi kèm nhiều loại Gridfinity bin để chứa linh kiện E3D Revo.
Khi thấy mẫu “Prusa (Tools) Rugged Boxes (Parametric)” của 3DesignsCH, mình biết là mình cũng muốn có một cái hộp kiểu vậy để đựng đồ spare parts cho E3D Revo. Ban đầu mình tính dùng “Gridfinity Storage Box” của Pred (mẫu đó xịn thật), nhưng mình muốn thứ gì đó nhìn gọn hơn, bớt “cồng kềnh”. Vậy nên mình ghép “Rugged Box” với “Gridfinity Storage Box” lại thành cái hộp này.
Box
Bạn cần in
- 1x bottom
- 1x lid
- 1x handle
- 2x latch
- 1x seal (tùy chọn - in seal bằng TPU)

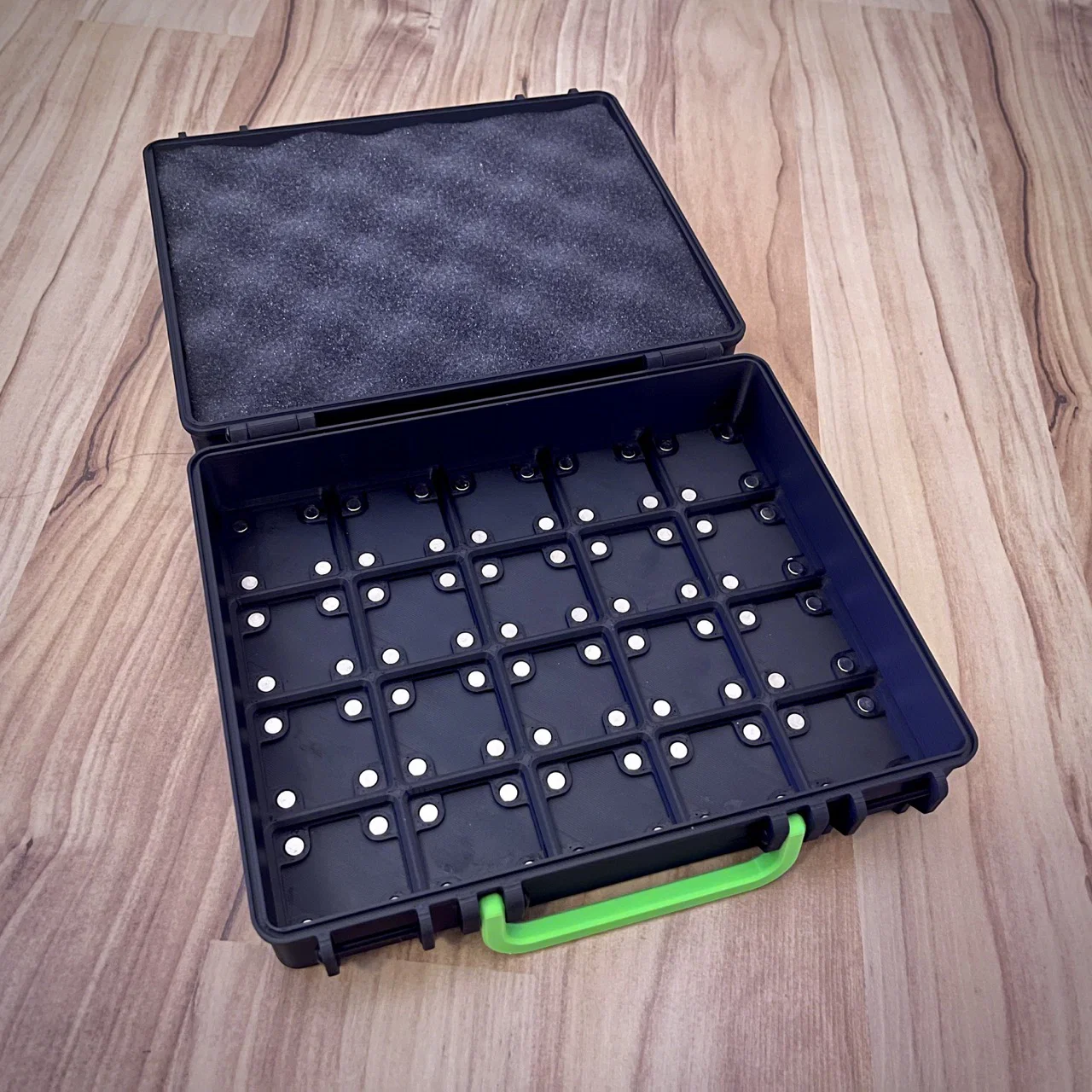

Bạn có 2 phiên bản bottom để chọn:
- Một bản có lỗ nam châm tròn cho nam châm 6x3mm, bạn cần dán keo vào
- Một bản có lỗ nam châm hình lục giác cho nam châm 6x3mm, bạn ép vào
Bạn có 2 kiểu lid để chọn:
- Một cái lid màu đen

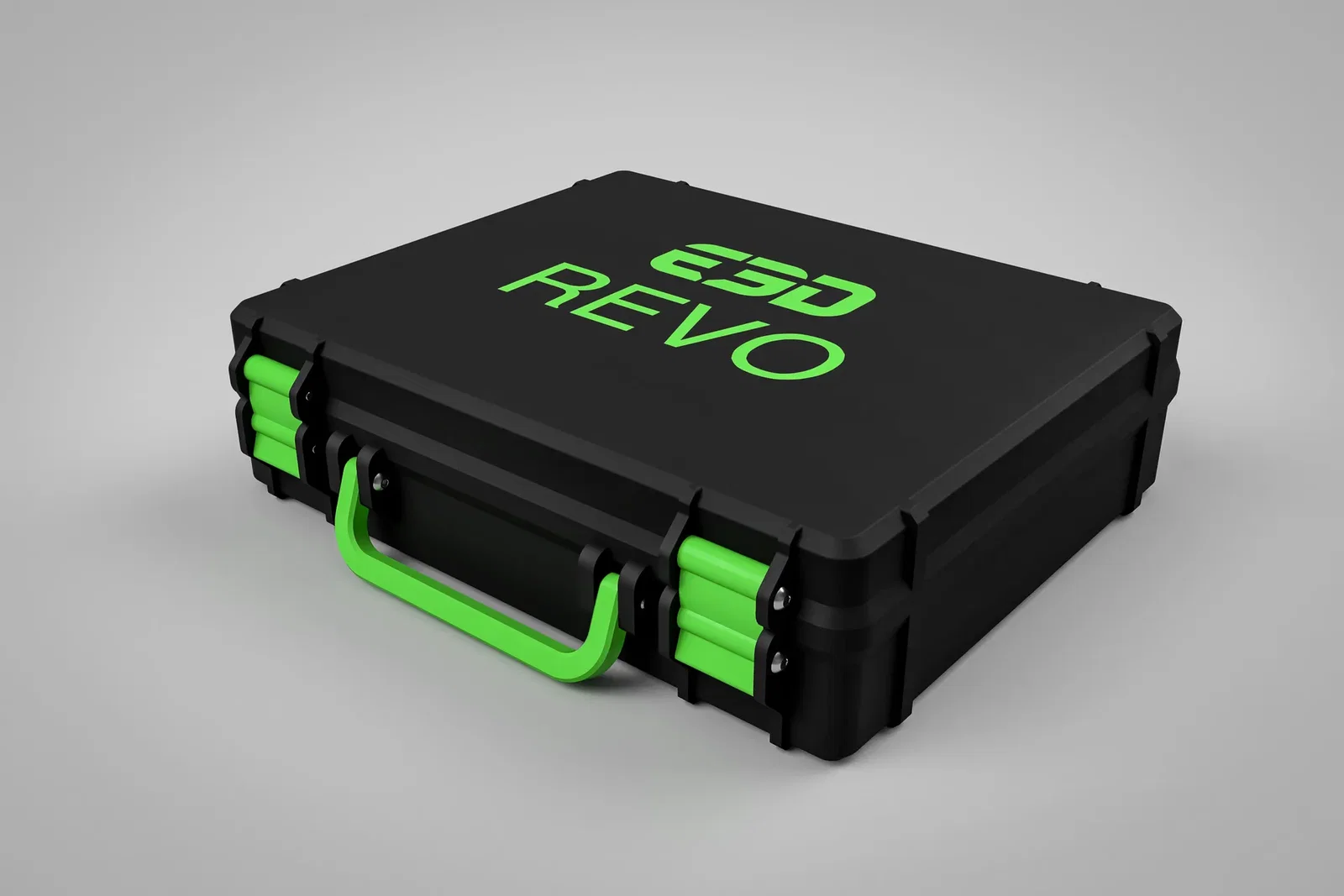

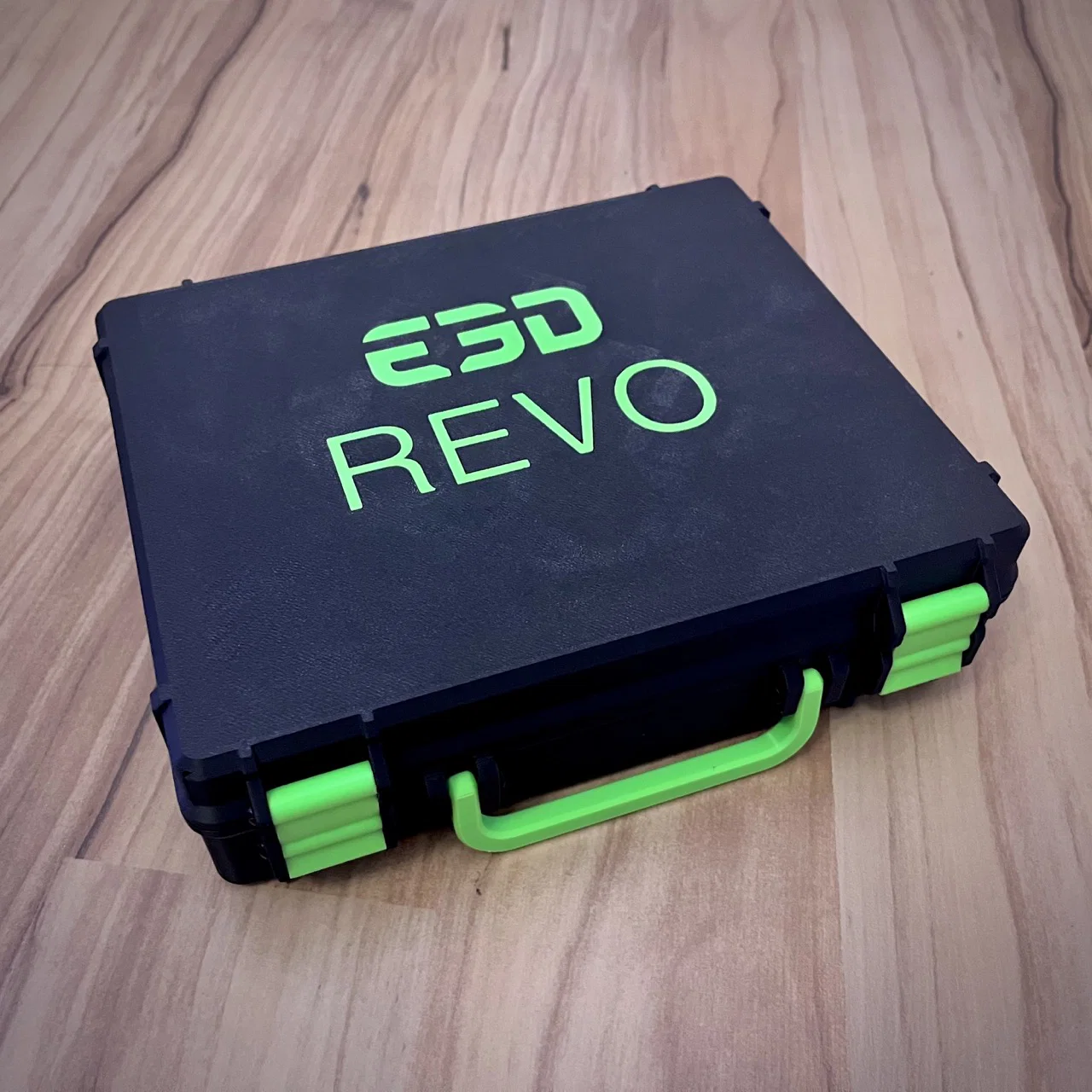

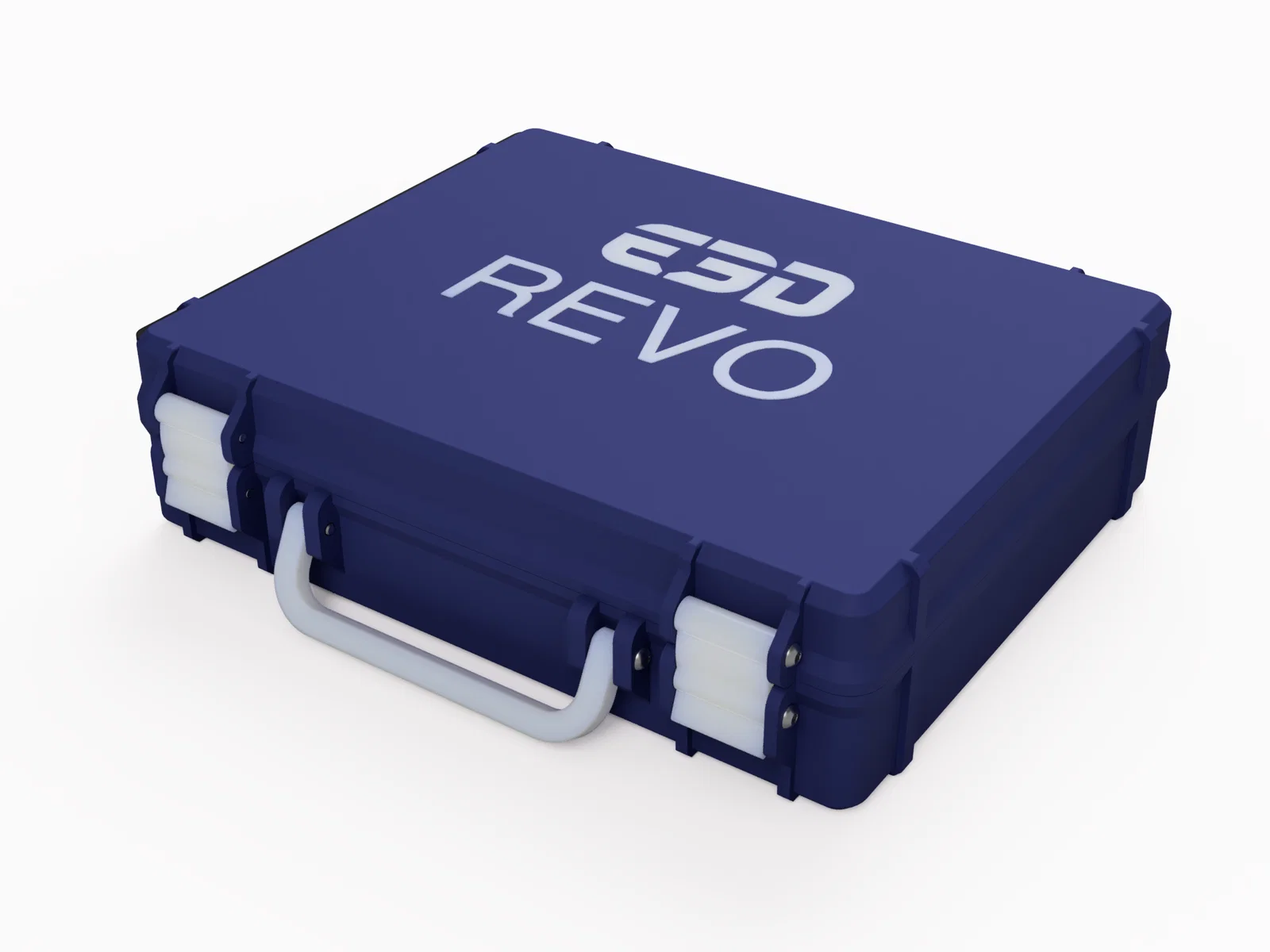

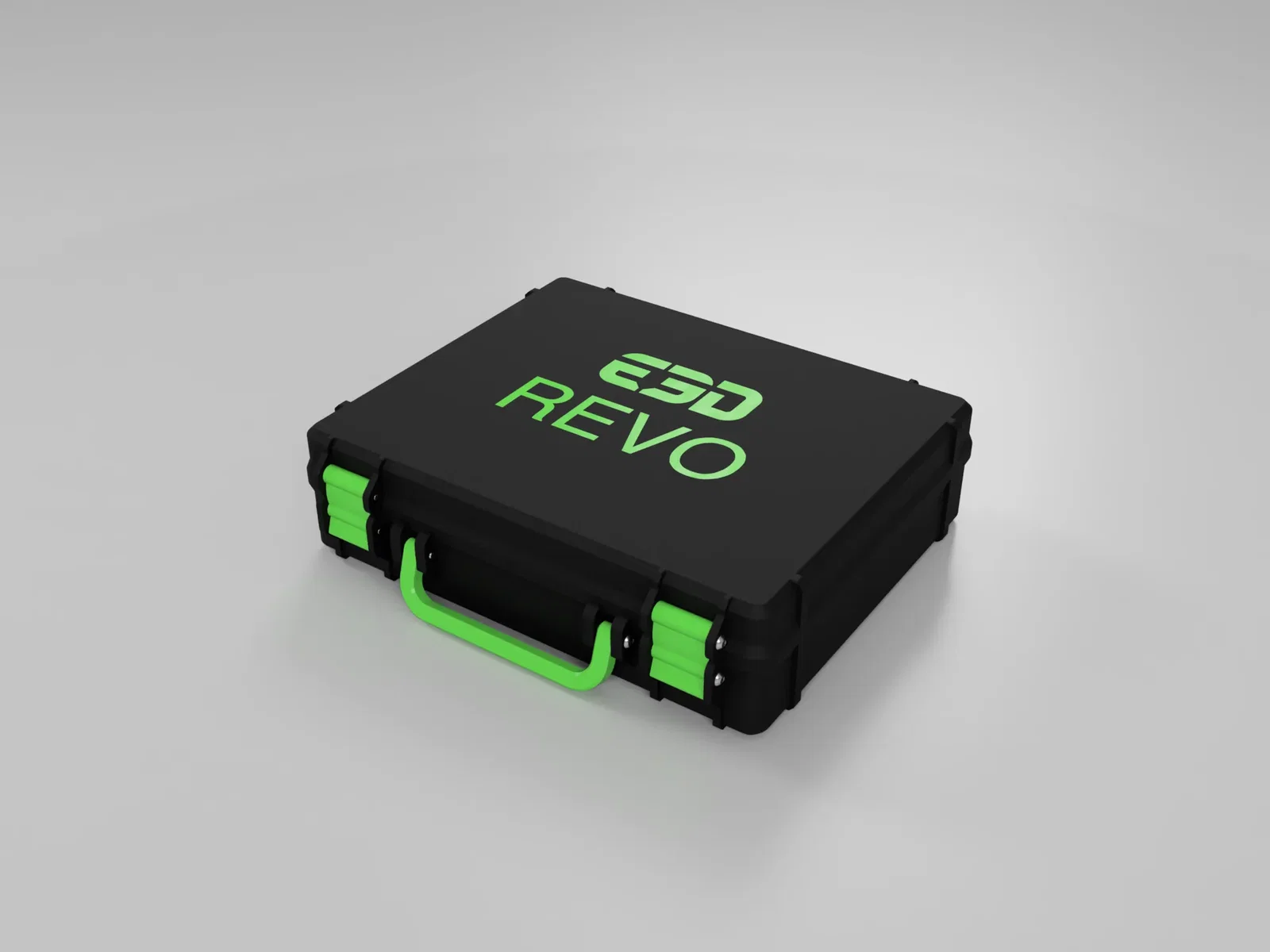

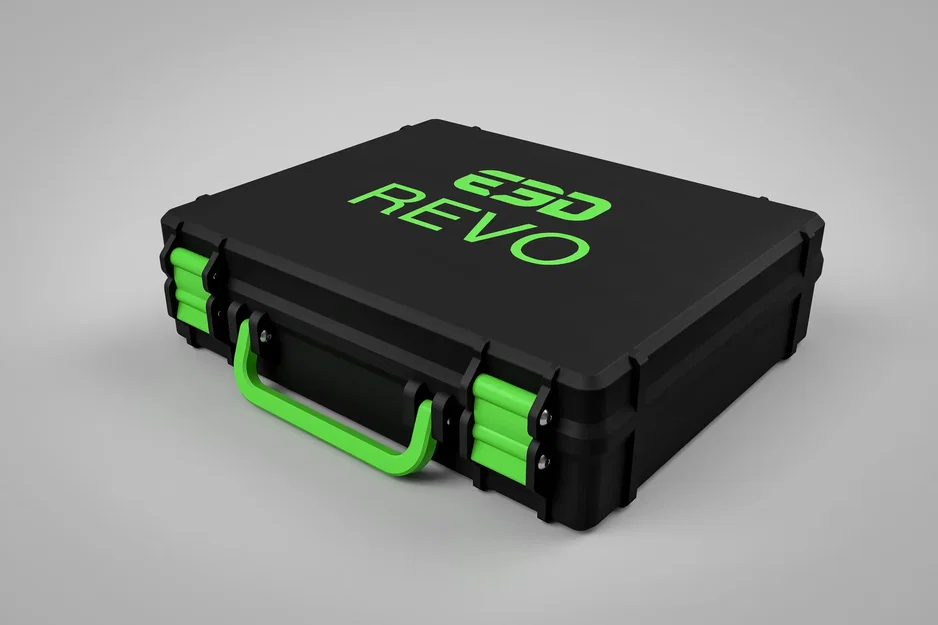

- Một cái lid có logo “E3D Revo”
Lid có logo sẽ in đẹp nhất nếu dùng máy có MMU/AMS.
Lắp ráp
Để lắp ráp bạn cần
- 6x vít M3x30mm cho bản lề và latch
- 2x vít M3x18mm cho handle
- Mút (foam) dày 2cm cho mặt trong của lid (tùy chọn)
Thiết lập in
Hộp sẽ in tốt nhất với các setting sau:
- 3 Perimeters/Walls
- 5 Bottom/Top layers
- 20% infill
- 0.2mm layer height
- Arachne cho tạo tường (wall generation)
Gridfinity Bins

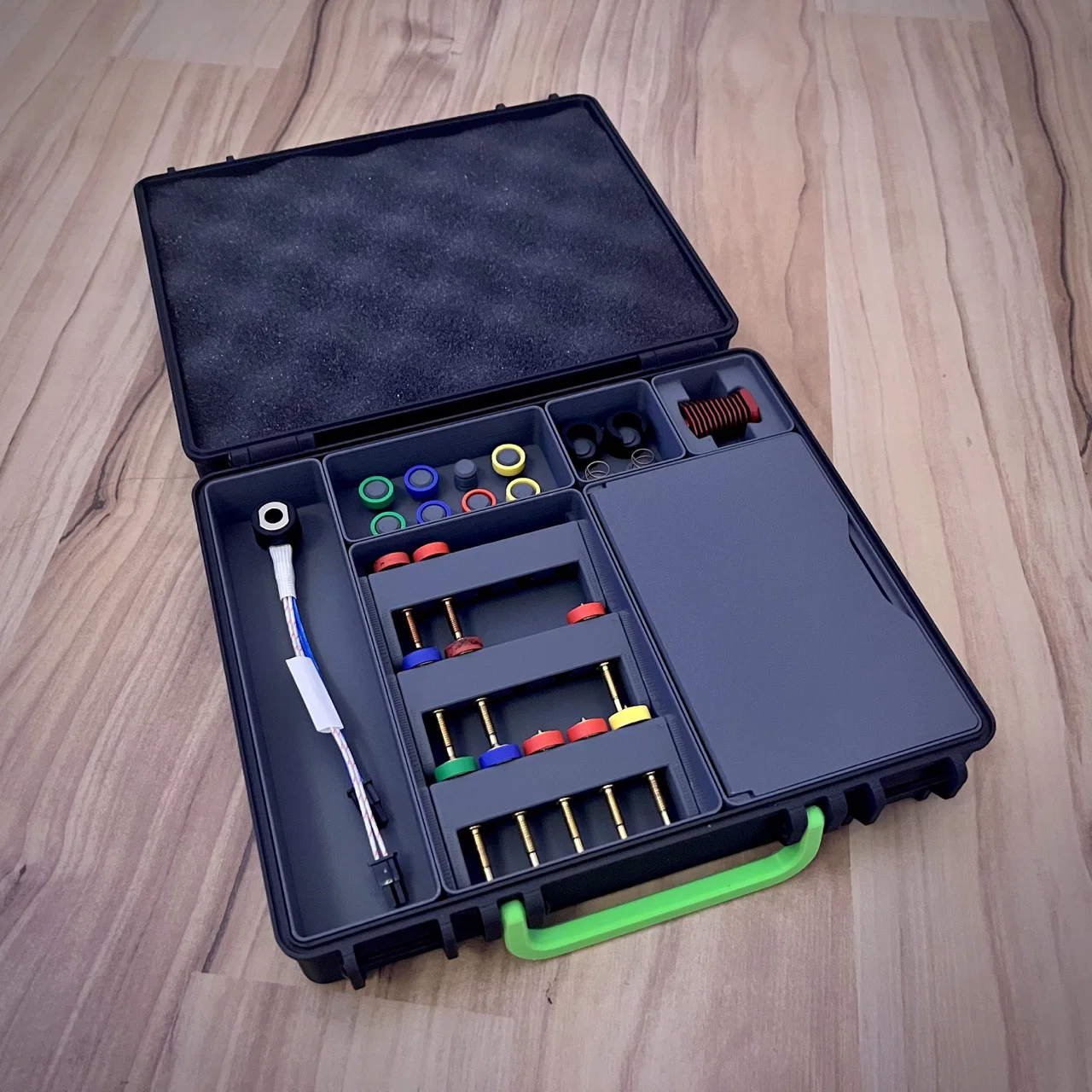

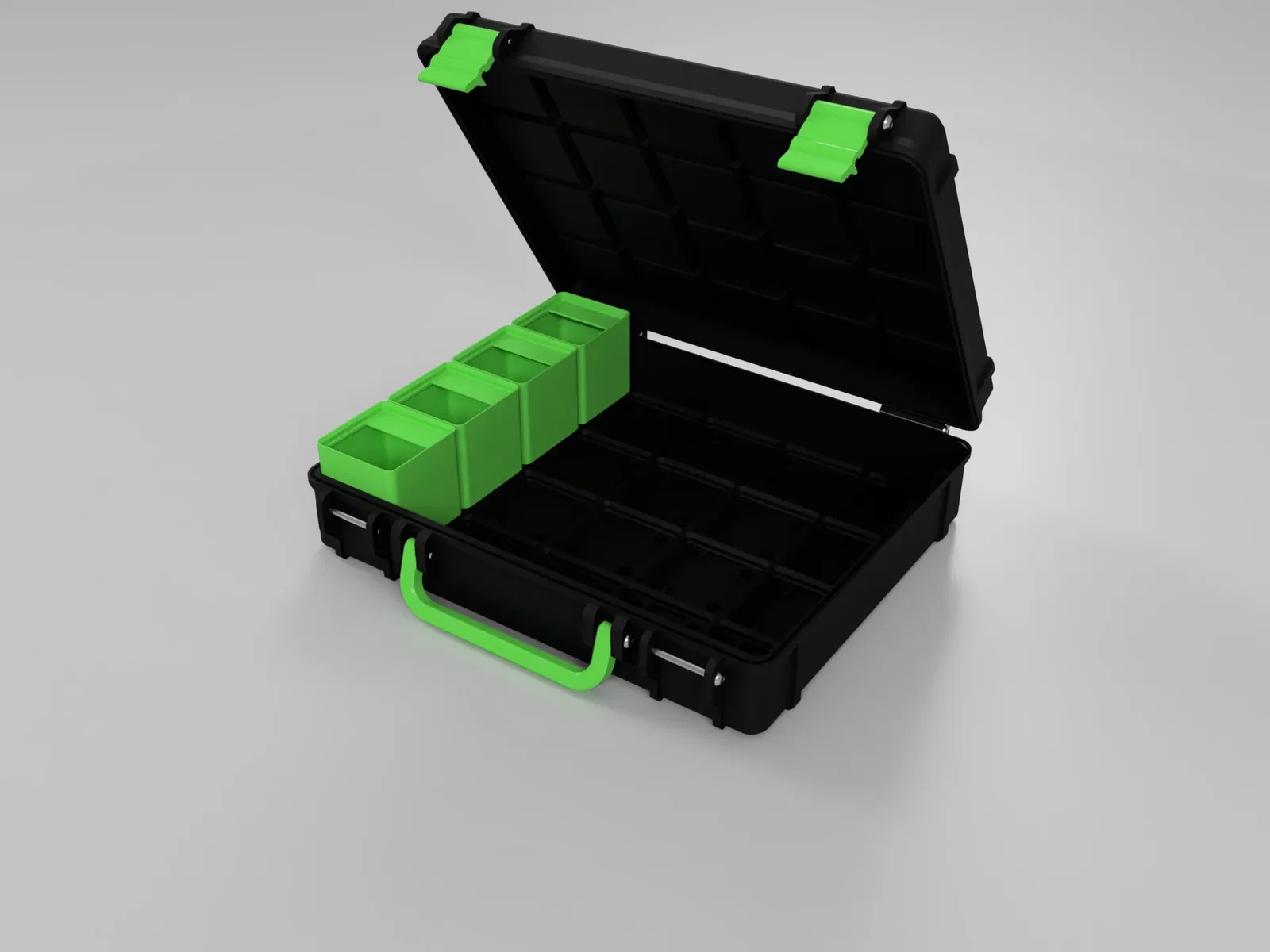

Các gridfinity bin giúp phần bên trong hộp dạng modular. Bạn có thể sắp xếp lại, để trống một vài ô, và tùy biến theo nhu cầu. Thiết kế được remix một phần từ mẫu E3D Revo Nozzle Organizer của Fabian.

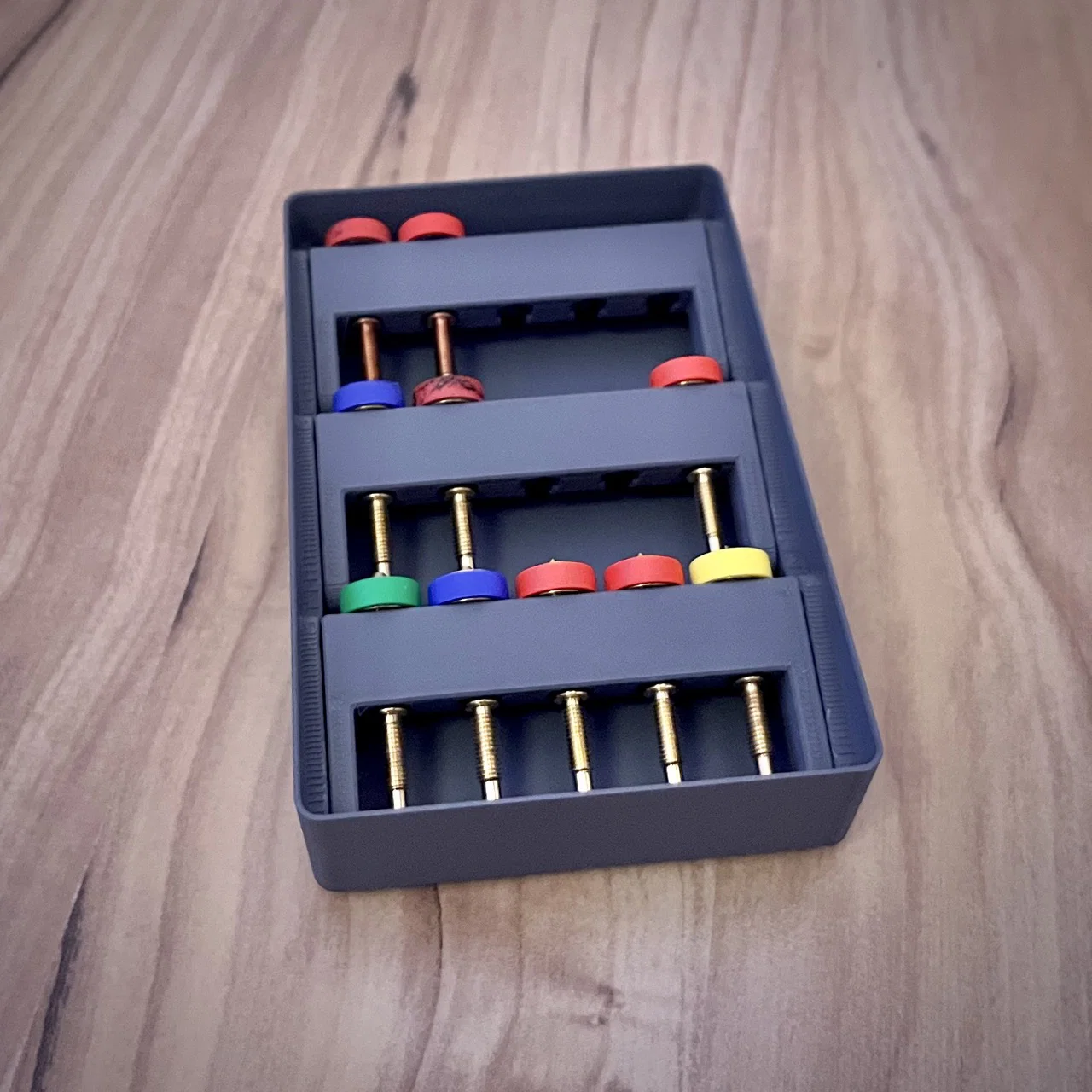

Revo Nozzle Holder
Bin để đựng các Revo nozzle

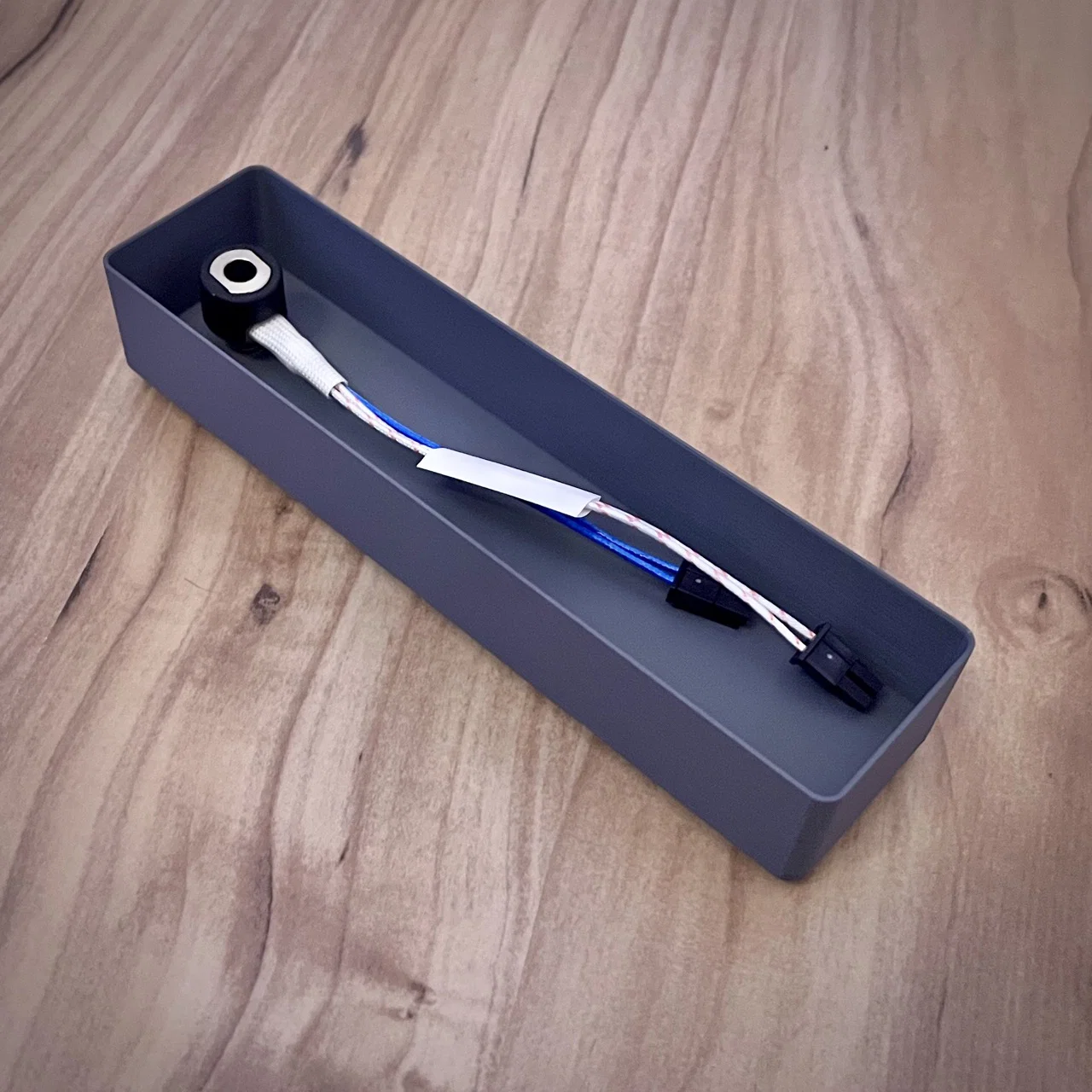

Revo Heater
Bin để đựng Revo heater core. Bạn có thể chọn bin cho 1 heater core hoặc bin cho 3 heater core.

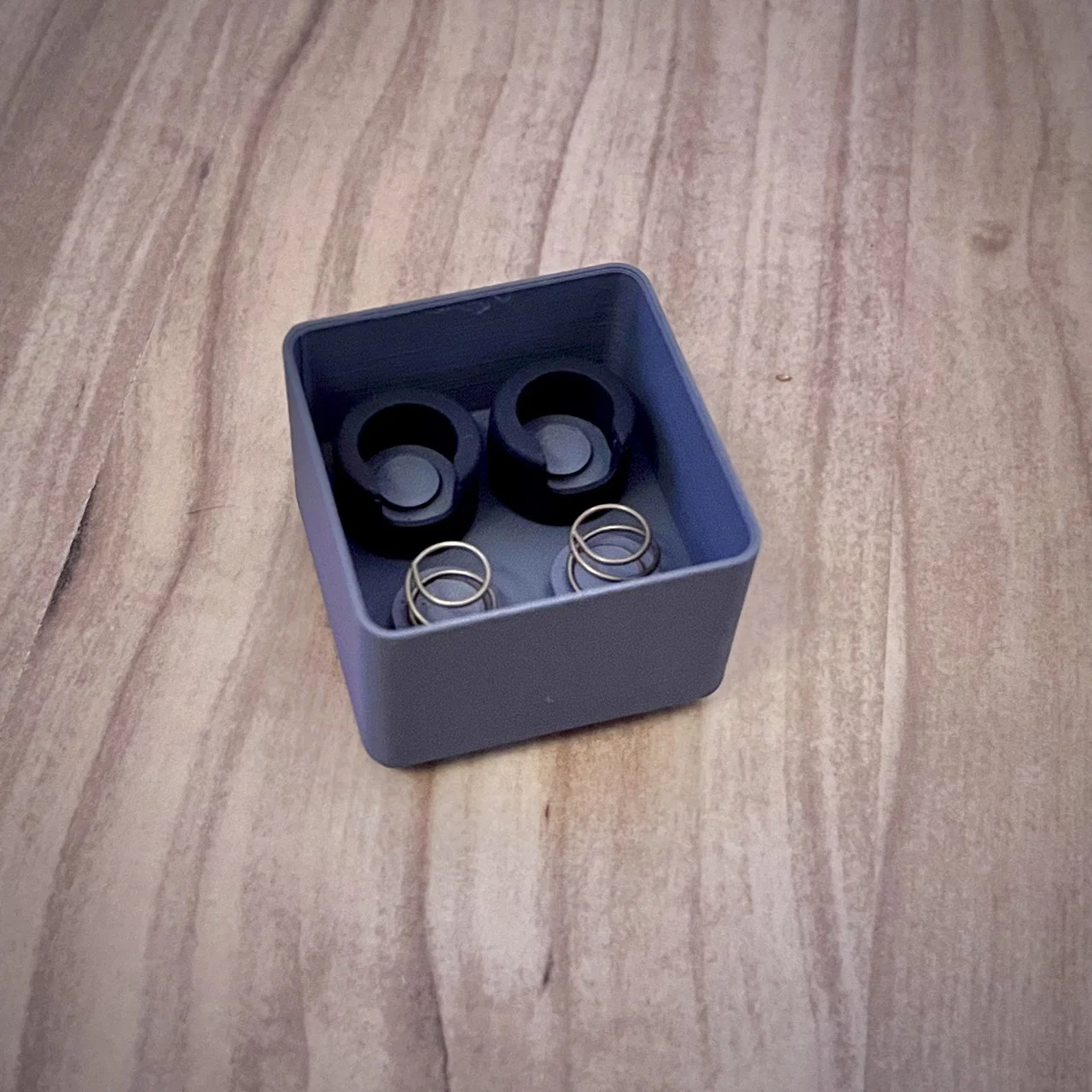

Revo Heater Sock Holder
Bin để đựng heater sock và lò xo (springs) cho heater. Có bản nhỏ và bản lớn.

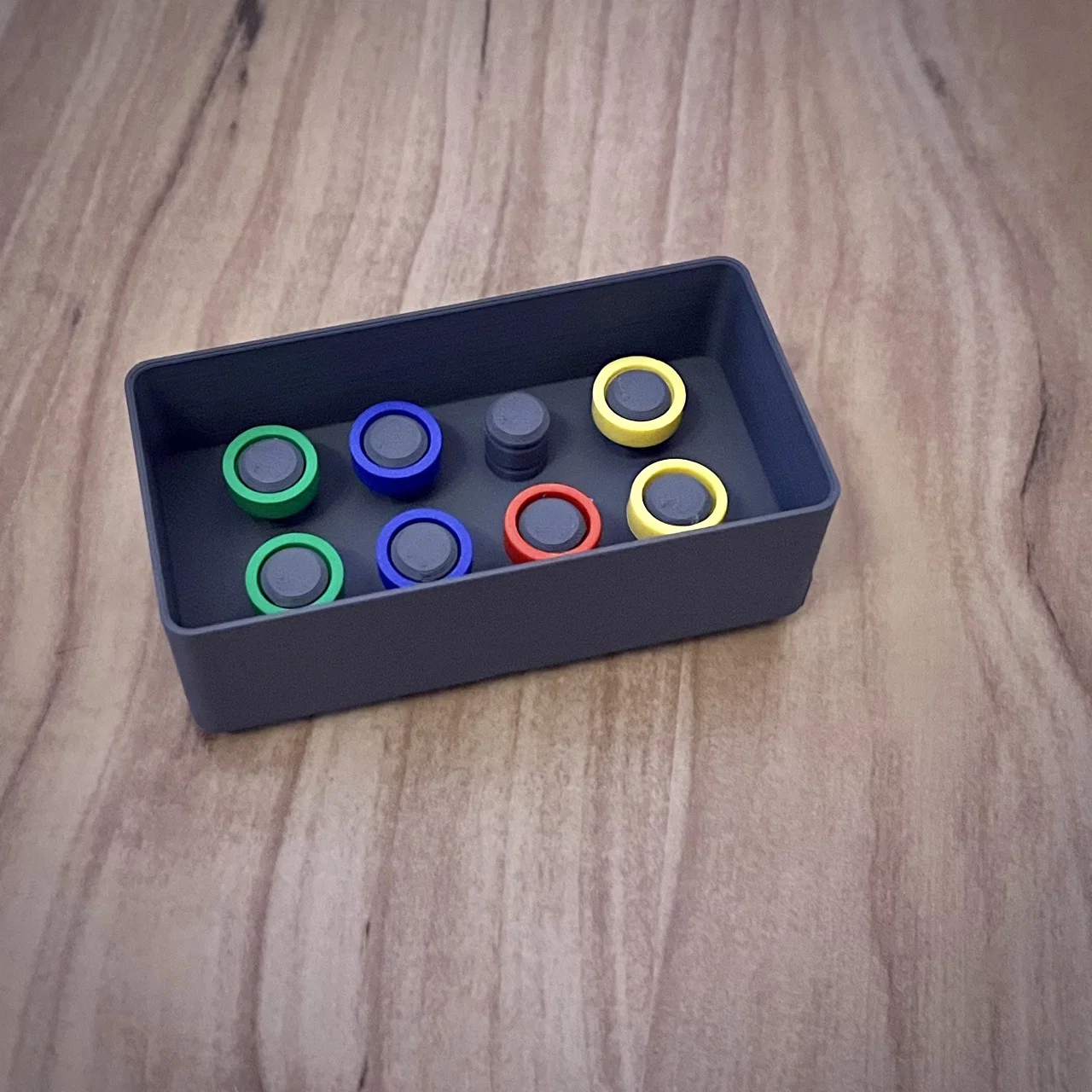

Revo Nozzle Sock Holder
Bin để đựng nozzle sock. Có bản nhỏ và bản lớn.
Revo Combined Heater And Nozzle Sock Holder
Bin để đựng nozzle sock và heater sock/lò xo. Có bản nhỏ và bản lớn.

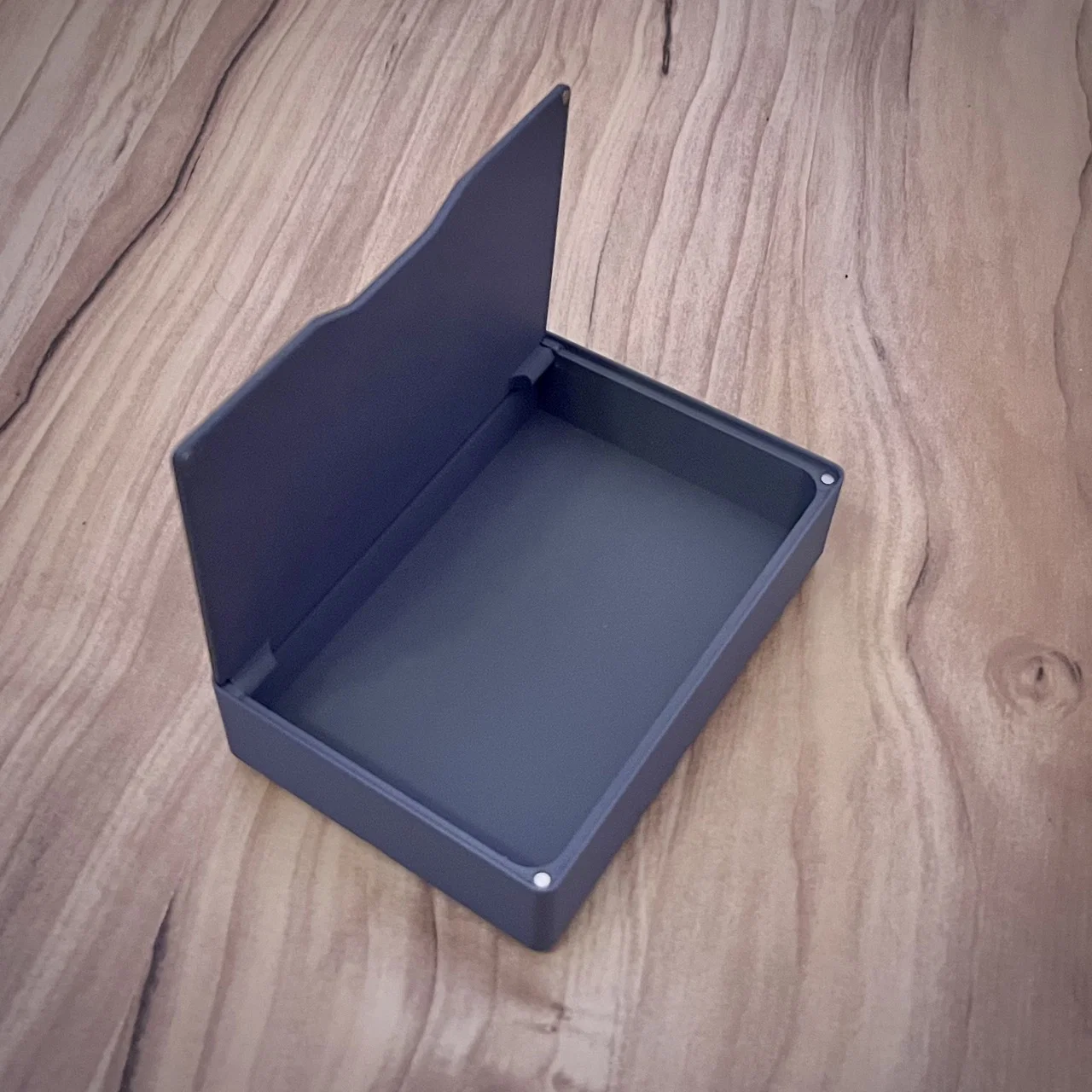

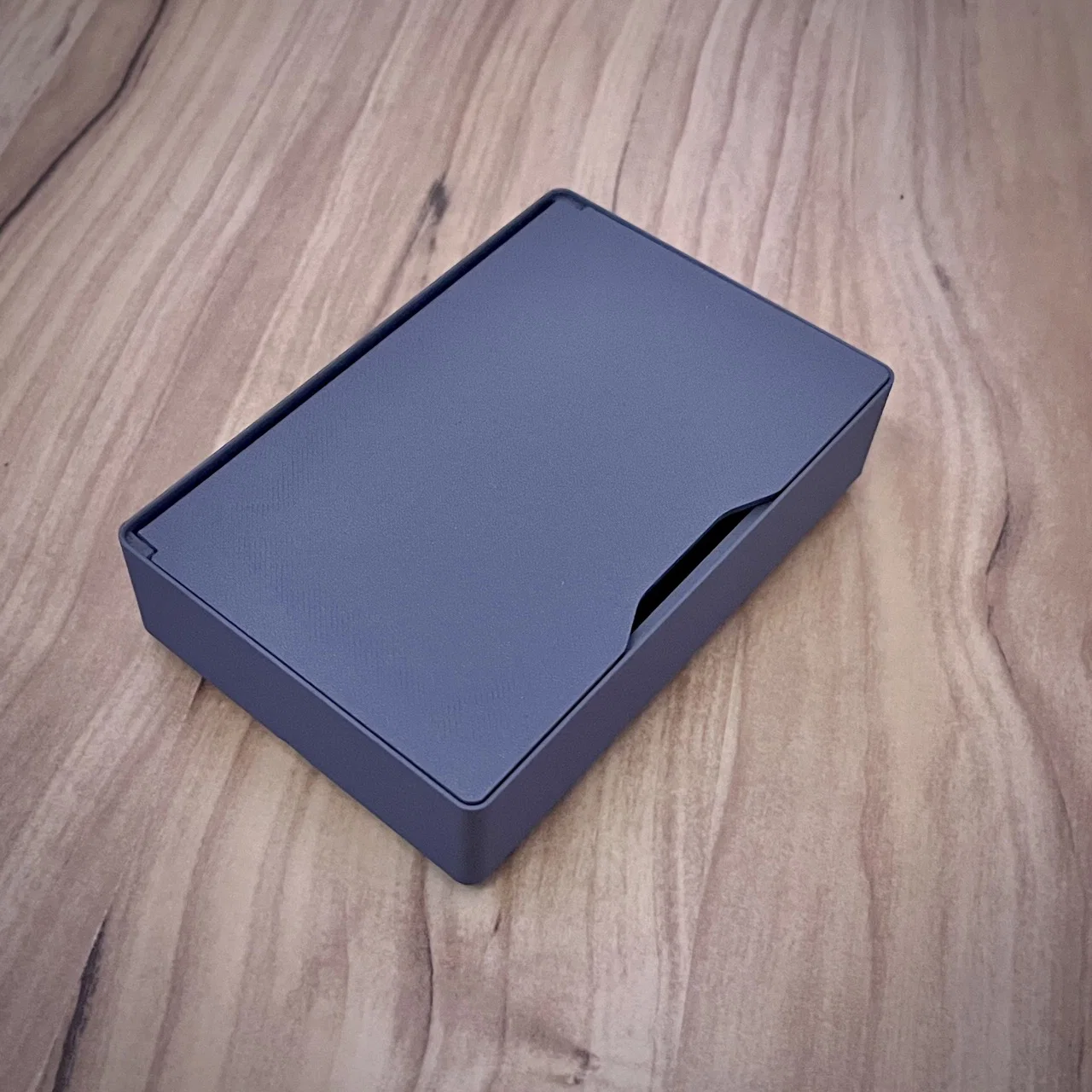

Small Parts Box
Một hộp để đựng tất cả mấy món linh tinh nhỏ. Dùng 4 nam châm 3x1mm để giữ nắp đóng lại bằng lực hút nam châm.

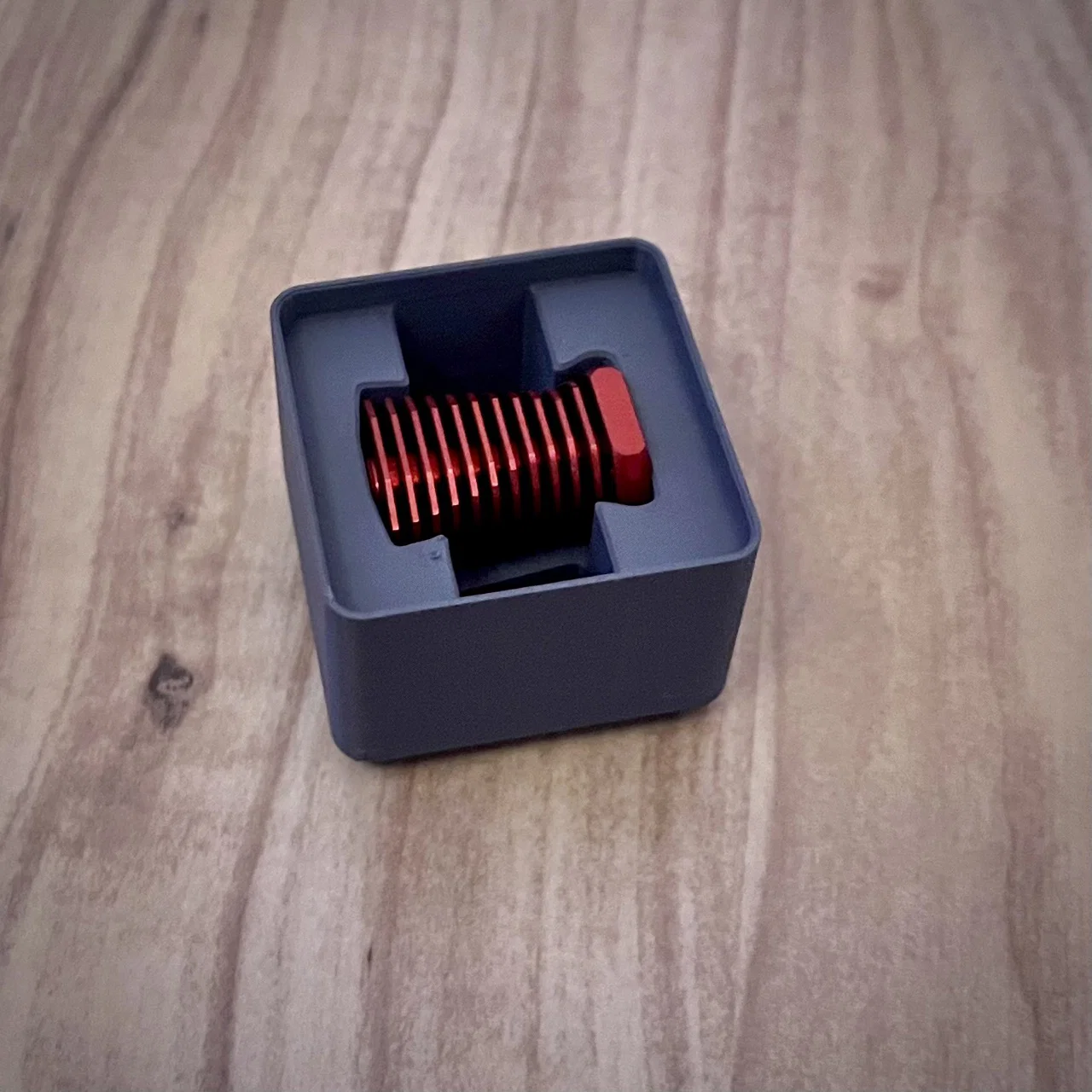

Revo Voron Heatsink
Bin để đựng Revo Voron heatsink.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
