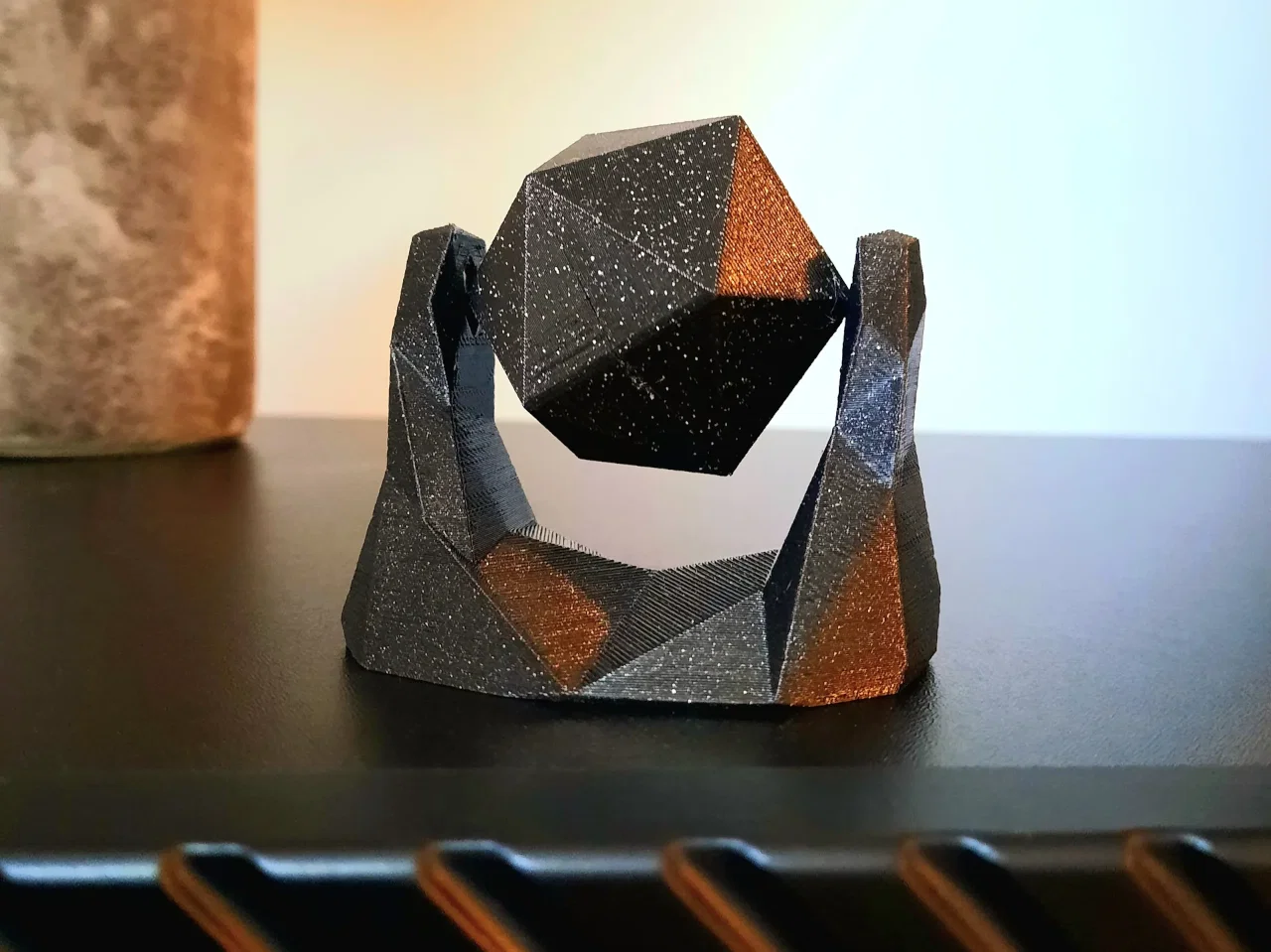

TochiMag – Đồ chơi thư giãn dùng nam châm

Bảng ghi nhận thời gian xoay của người dùng:

1. @Kocyns_526387 6:10
2. @heartbreakballer 5:12
3. @Robert_143020 2:55
4. @VolkervmLOGICnet 2:30

CẬP NHẬT:

• Nam châm dùng được: ∅10x6mm, ∅8x6mm
• Thêm file 12hran-uni.stl:

Video:

Nguyên lý/Trạng thái lý tưởng của đồ chơi:

Để đạt kết quả tốt nhất, cần chừa khe hở tối thiểu ở một bên giữa nam châm và mũi nhọn (spike).

Lắp ráp:

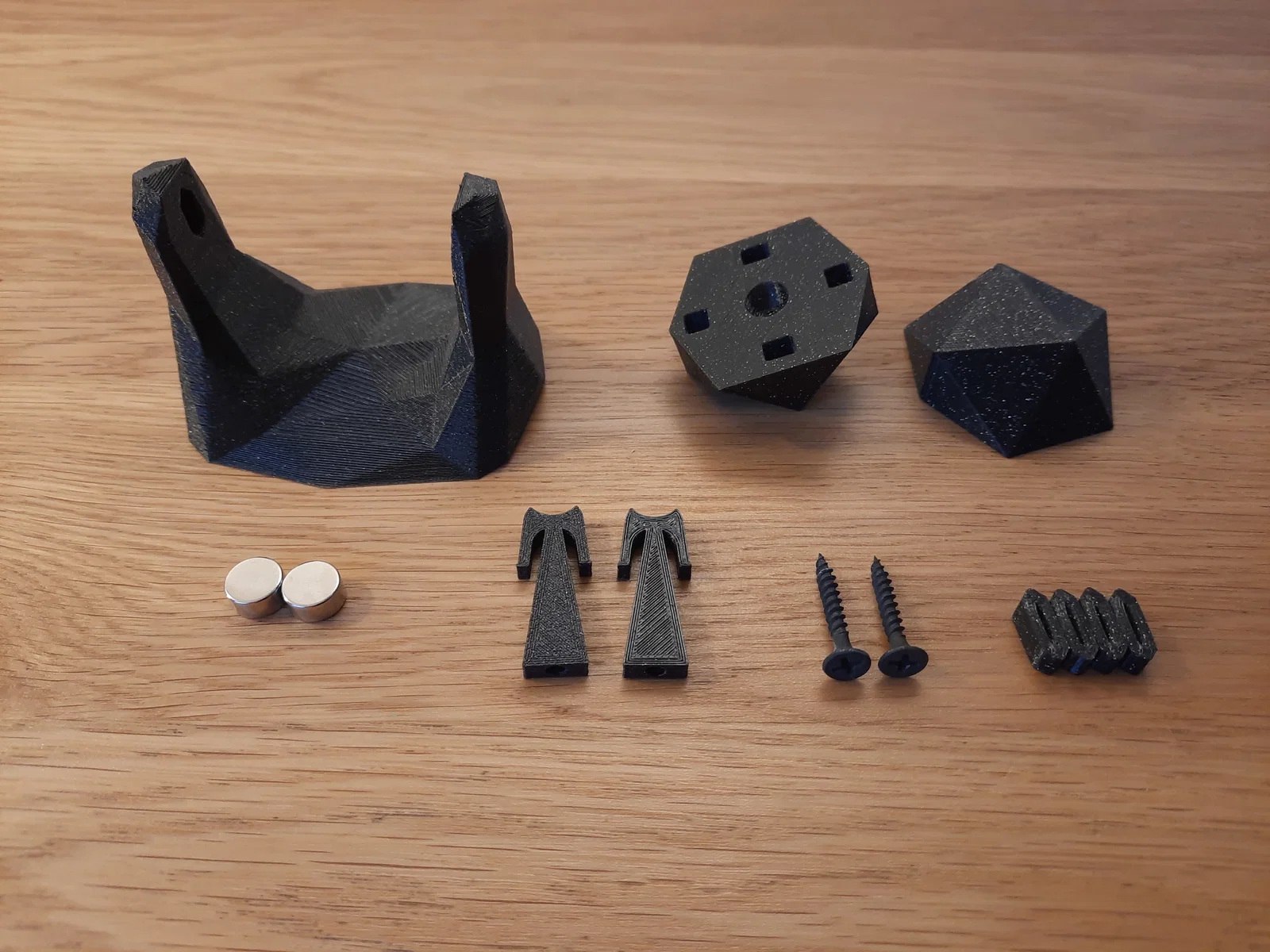

Chi tiết in sẵn/Chi tiết mua ngoài

Item

File

Qty

Description

1

12hran.stl

2

khối (cube)

2

klinek.stl

4

chốt (pins) (1)

3

StojanV1_D10x5.stl

1

giá đỡ (holder)

4

cvok.stl

2

dùng để cố định nam châm

5

Magnets

2

⌀10x5mm

6

Drywall screws

2

ZH 3,5x25mm

1. Nếu chốt (pins) bị quá nhỏ hoặc quá lớn, in lại với kích thước khác.

Bước 1:

Vặn vít vào cho tới khi thấy mũi nhọn (xem chi tiết A).

Bước 2:

Lắp như hình ở trên, nhưng chưa gắn chốt (pins)! Sau đó đo khoảng cách giữa các mũi nhọn và chỉnh về 50mm bằng vít (ghi chú 1). Nếu không có thước cặp (Vernier Calipers), dùng kỹ thuật “baj voko” theo hình dưới:

Bước 3:

Sau khi cân chỉnh xong thì lắp các chốt (2) và ráp lại. Nếu chốt quá nhỏ hoặc quá lớn, in lại với kích thước khác.

Bước 4:

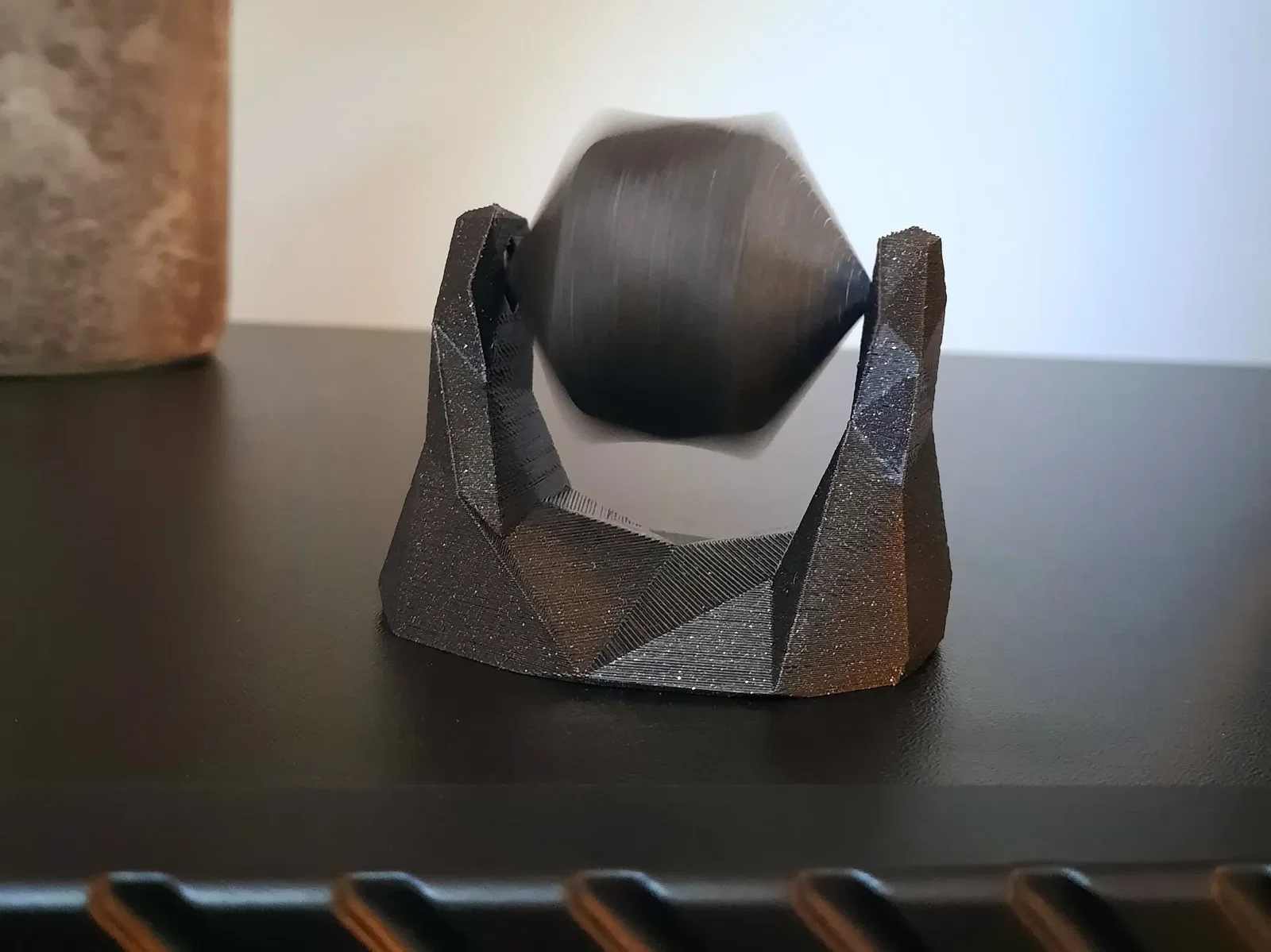

Bước 5: Cho khối (cube) vào và quay thôi!
