Mod gắn PSU Voron V0 bằng DIN rail (không cần VHB tape)

Anh em LDO kéo xuống tận dưới nha.

QUAN TRỌNG

Do không gian khá chật, tùy loại feet bạn đang dùng, bạn CÓ THỂ phải tháo tấm panel dưới cùng HOẶC dùng mod feet kéo dài. Dù sao cũng đỡ phải xài mấy miếng VHB tape phiền phức.

TL;DR: Gắn PSU lên Voron V0 mà không cần VHB tape, dùng DIN rail như bình thường.
Bạn có thể sẽ phải tháo tấm panel dưới cùng.

Mod này nhắm 3 mục tiêu:

1. Làm cho PSU dễ thay/dễ bảo trì về sau
2. Không dùng VHB tape, chuyển sang DIN rail tiêu chuẩn
3. Ít “xâm lấn” nhất có thể, để khi cần thì tháo cả bộ ra cũng dễ

Mình đang dùng 2x DIN rail nhôm 10cm mua từ Amazon, đồ có sẵn. Mình dùng thêm một cái “joiner”, toàn bộ chi tiết in bằng ASA.
DIN rail không được dài quá 20cm, không được dư dù chỉ 1mm; không thì chuẩn bị sẵn kềm, và tốt nhất là rail phải là nhôm.

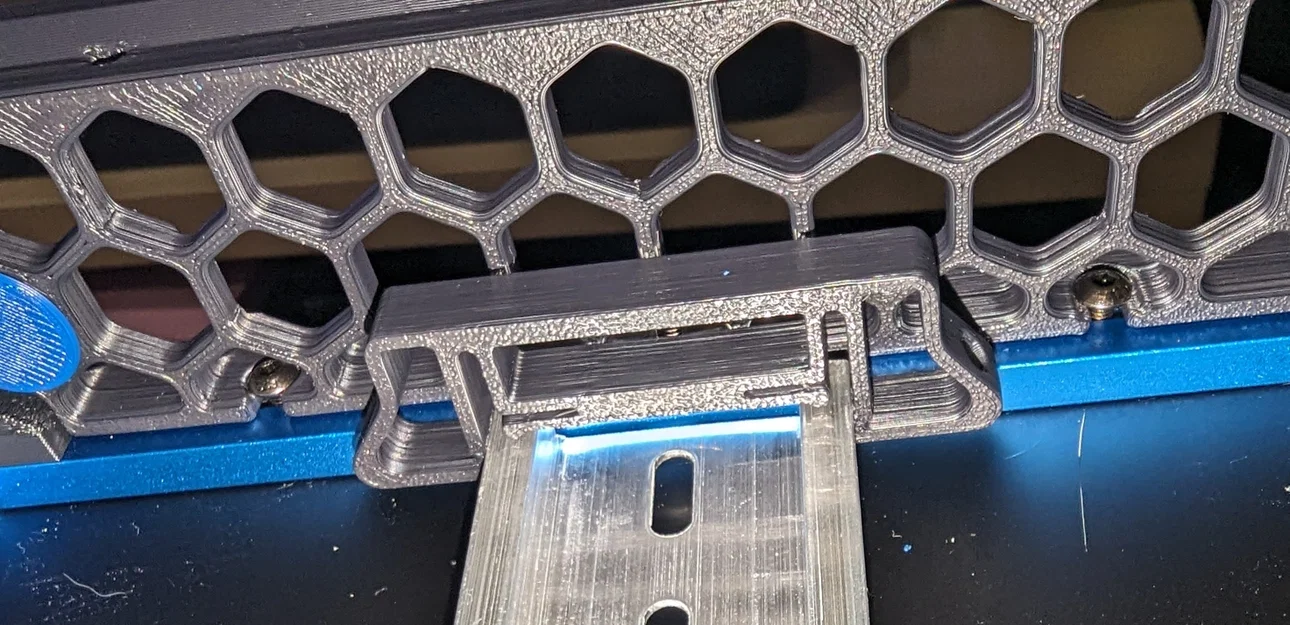

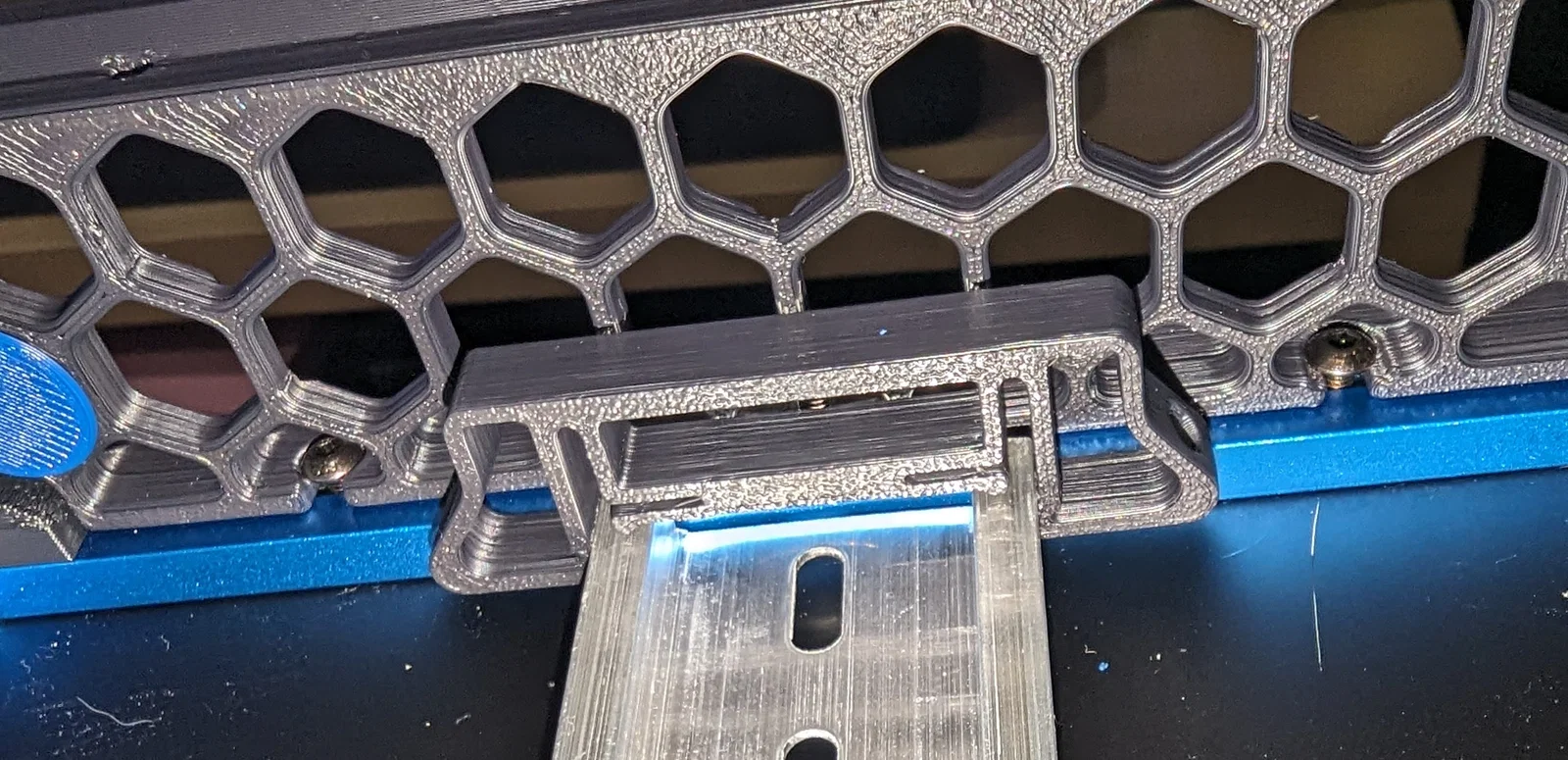

Kẹp DIN rail tiêu chuẩn.

Không có thay đổi gì hết :)
Máy V0 đã build sẵn cũng không gặp vấn đề.

Hội LDO

Mình dùng kit LDO V0.2, ai có PSU kích thước tương tự thì cứ làm theo.

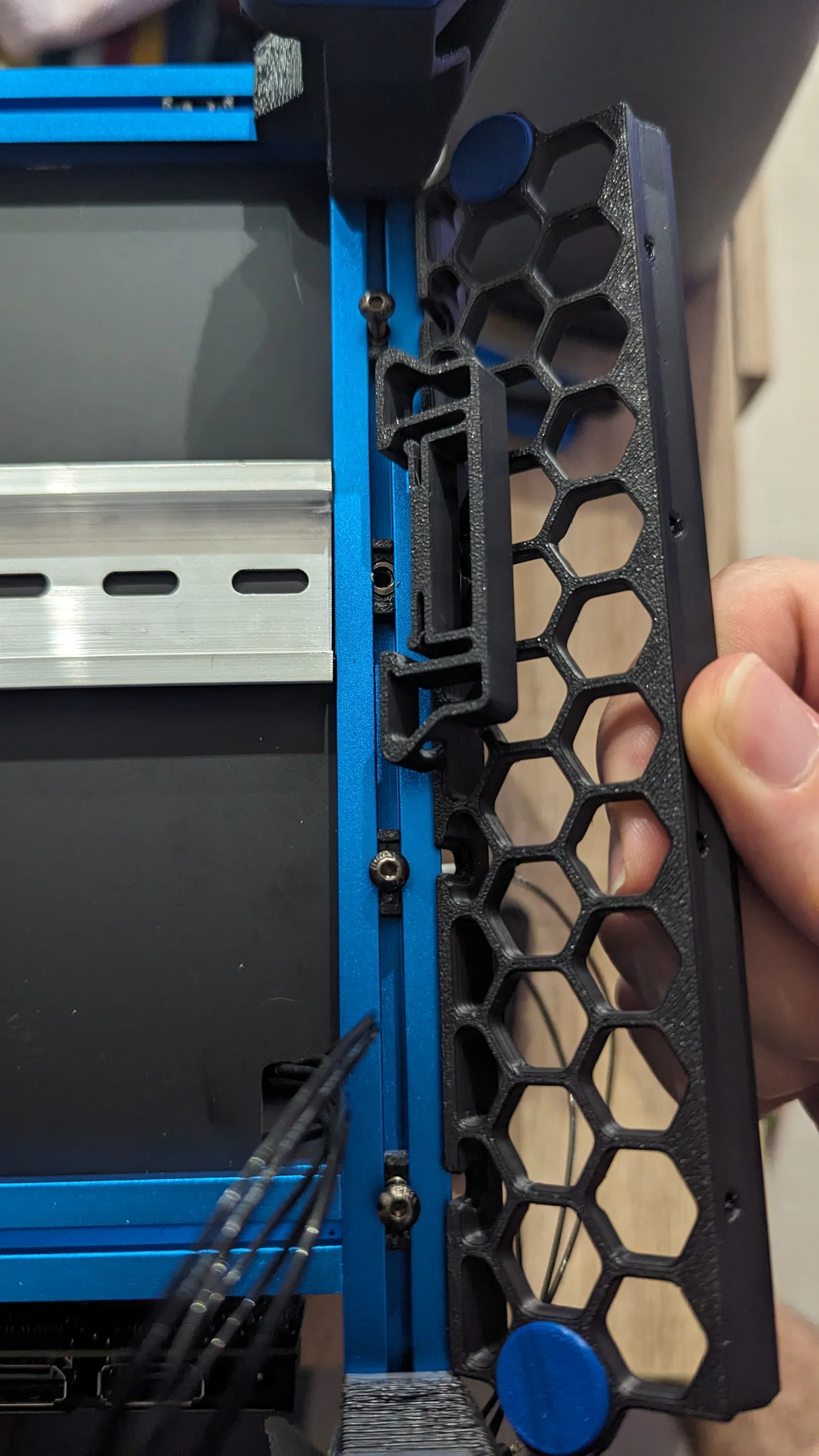

Đây là cái clip mình muốn dùng, không cần thêm phần cứng nào ngoài ốc của PSU.
Khoảng cách giữa các lỗ ốc là 50mm và mình dùng M4x6mm

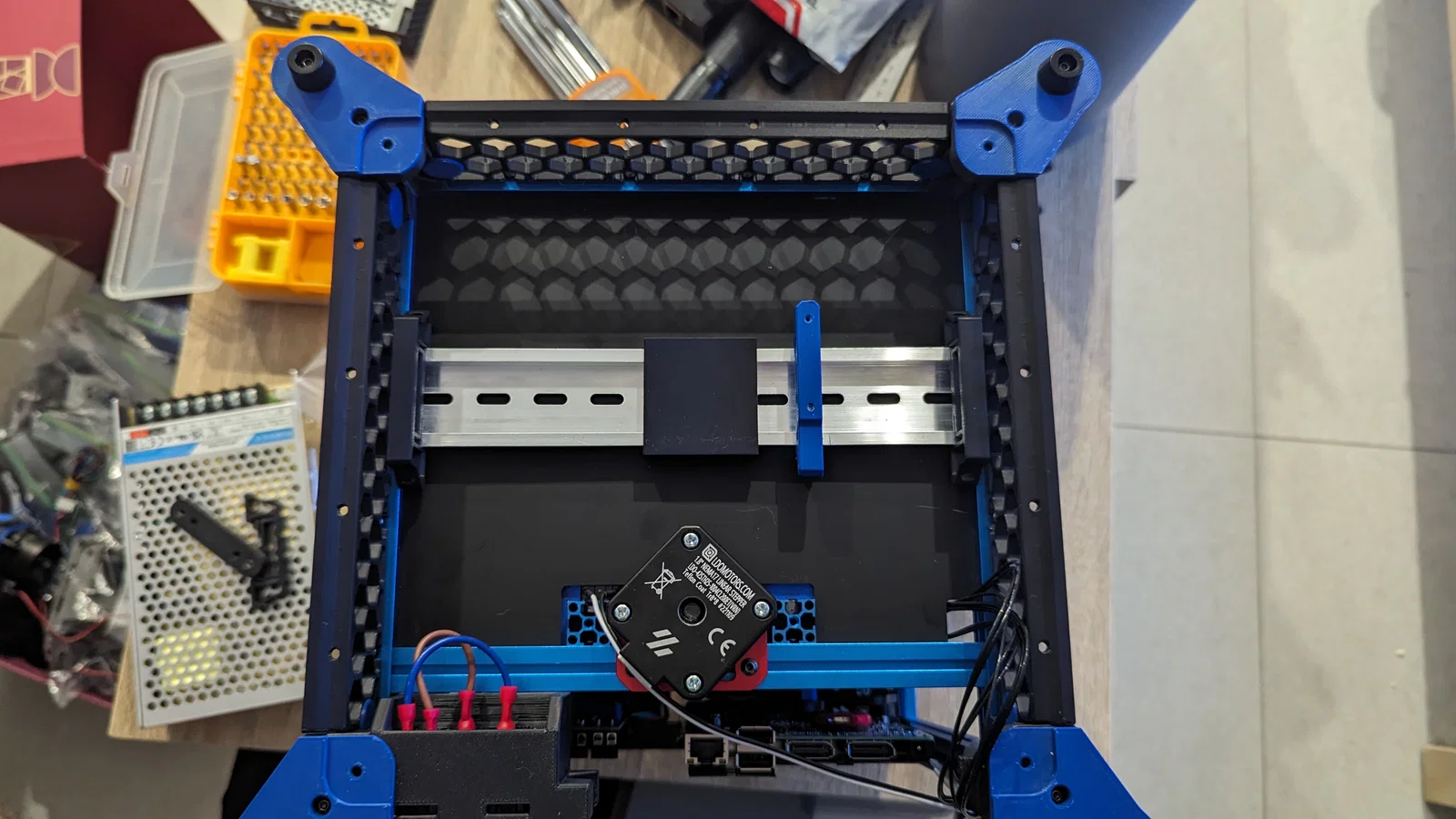

Do thiết kế của clip, mình phải dời rail sang một hàng khác. Mình in toàn bộ bằng ASA và fit rất khít, thật ra không cần ốc cũng được.

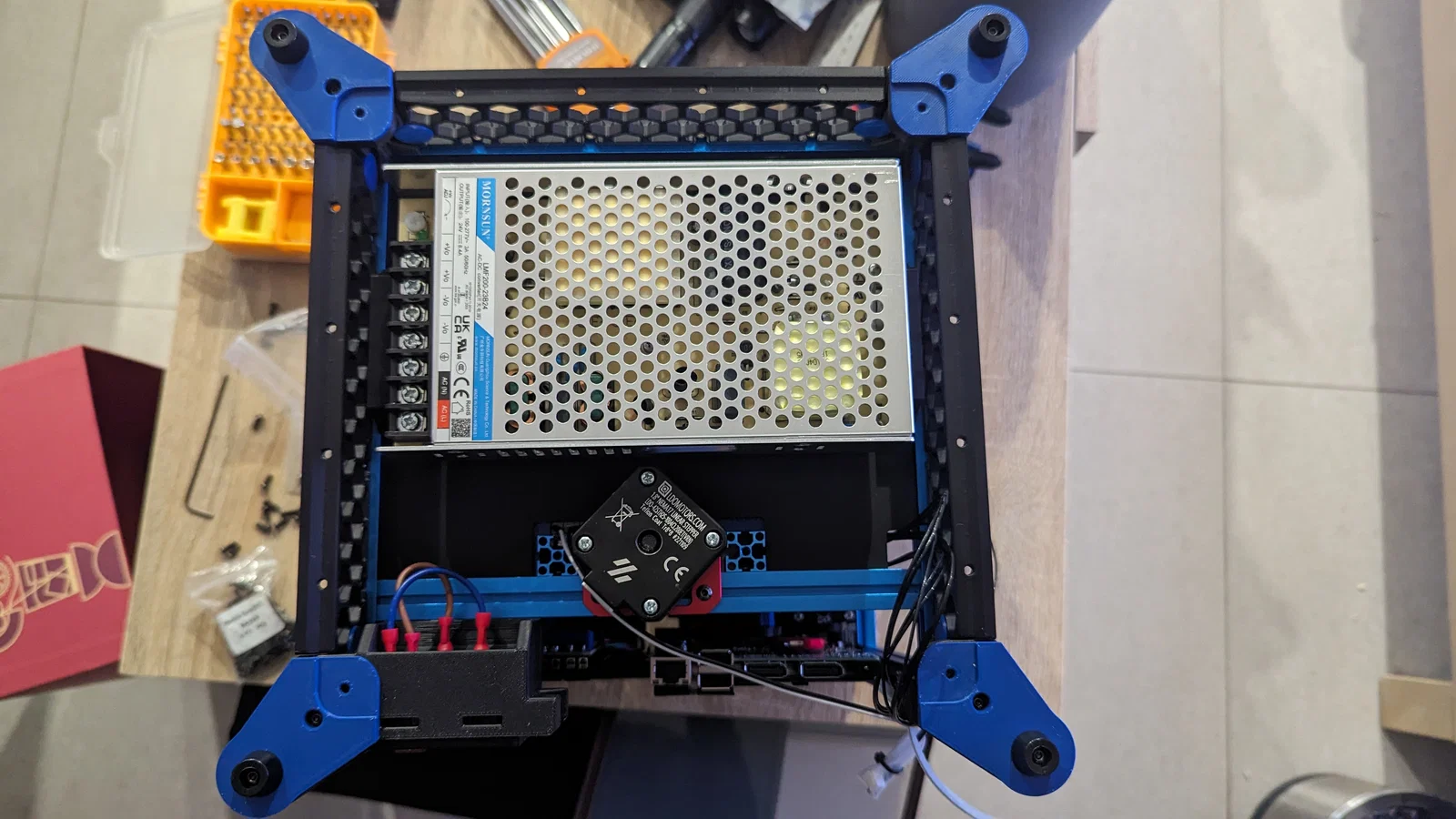

Mọi thứ vào vị trí ngon lành

Mình đang dùng custom feet, không bị cấn với tấm panel dưới cùng
