Organizer Ngăn Kéo IKEA Alex Dạng Module (Modular Drawer Organizer)

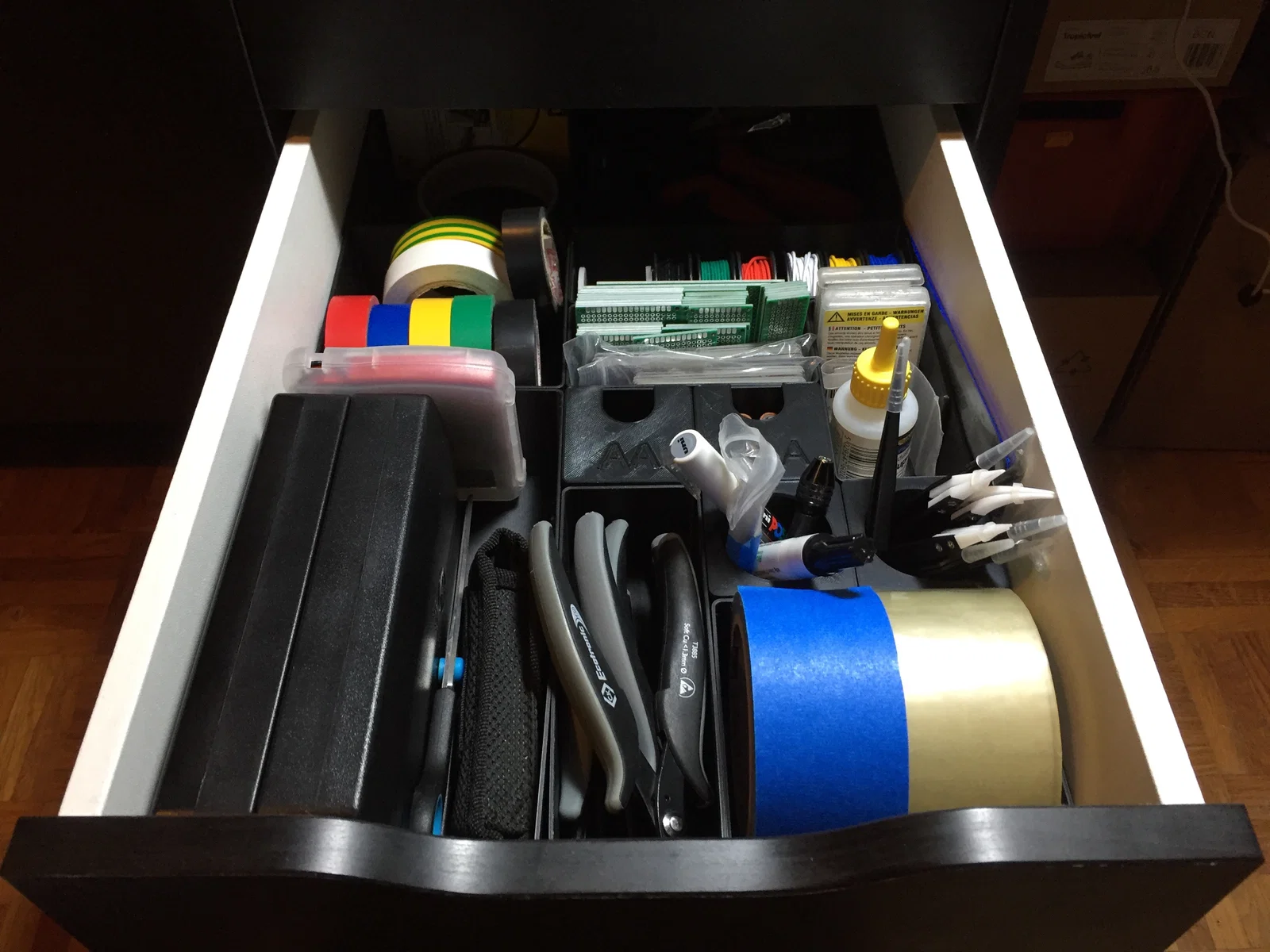

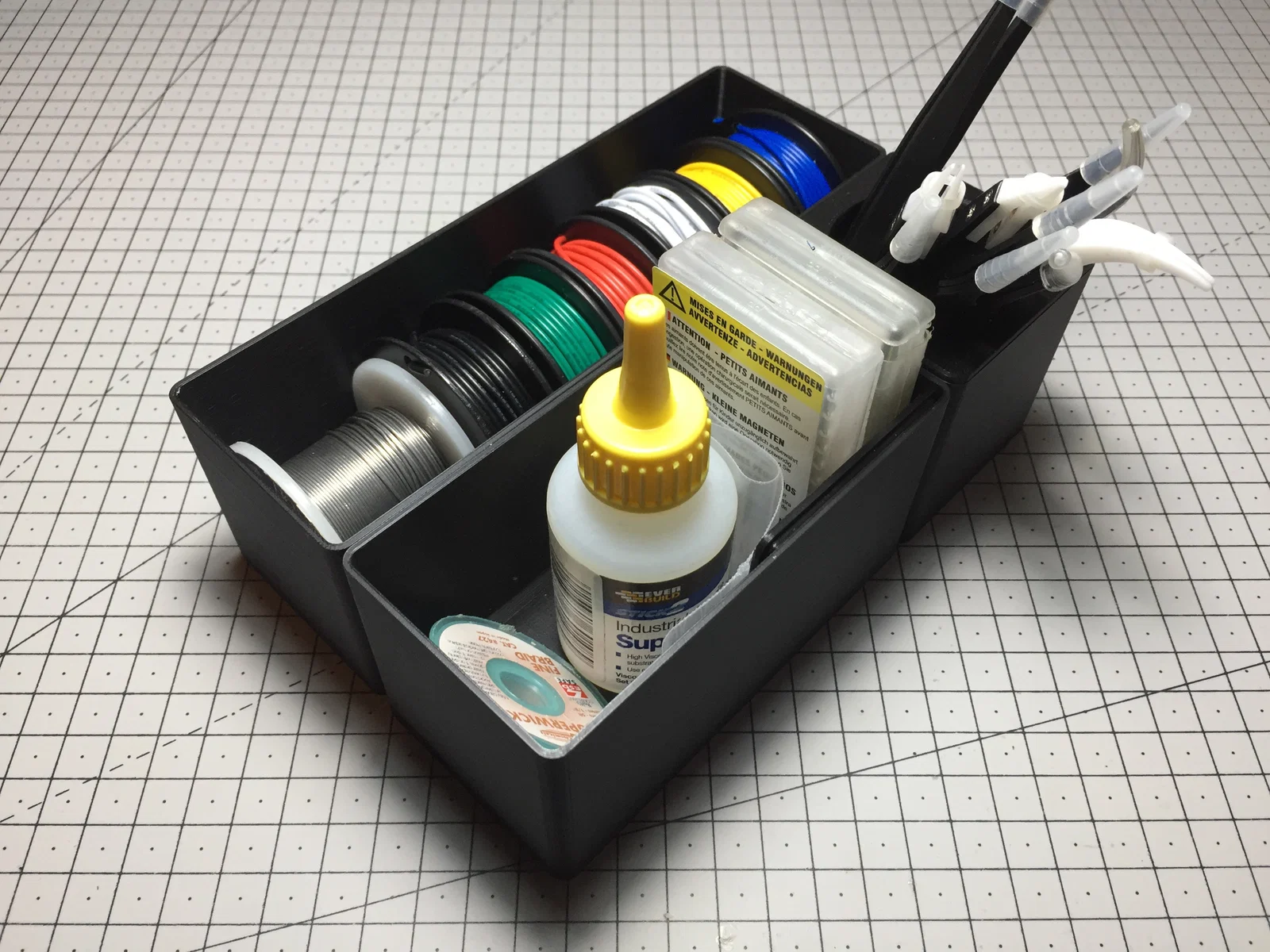

Bộ organizer cho ngăn kéo IKEA Alex dựa trên hệ lưới, thiết kế dạng các khay (bins) có thể nhấc ra dễ dàng và sắp xếp lại nhanh tại chỗ.

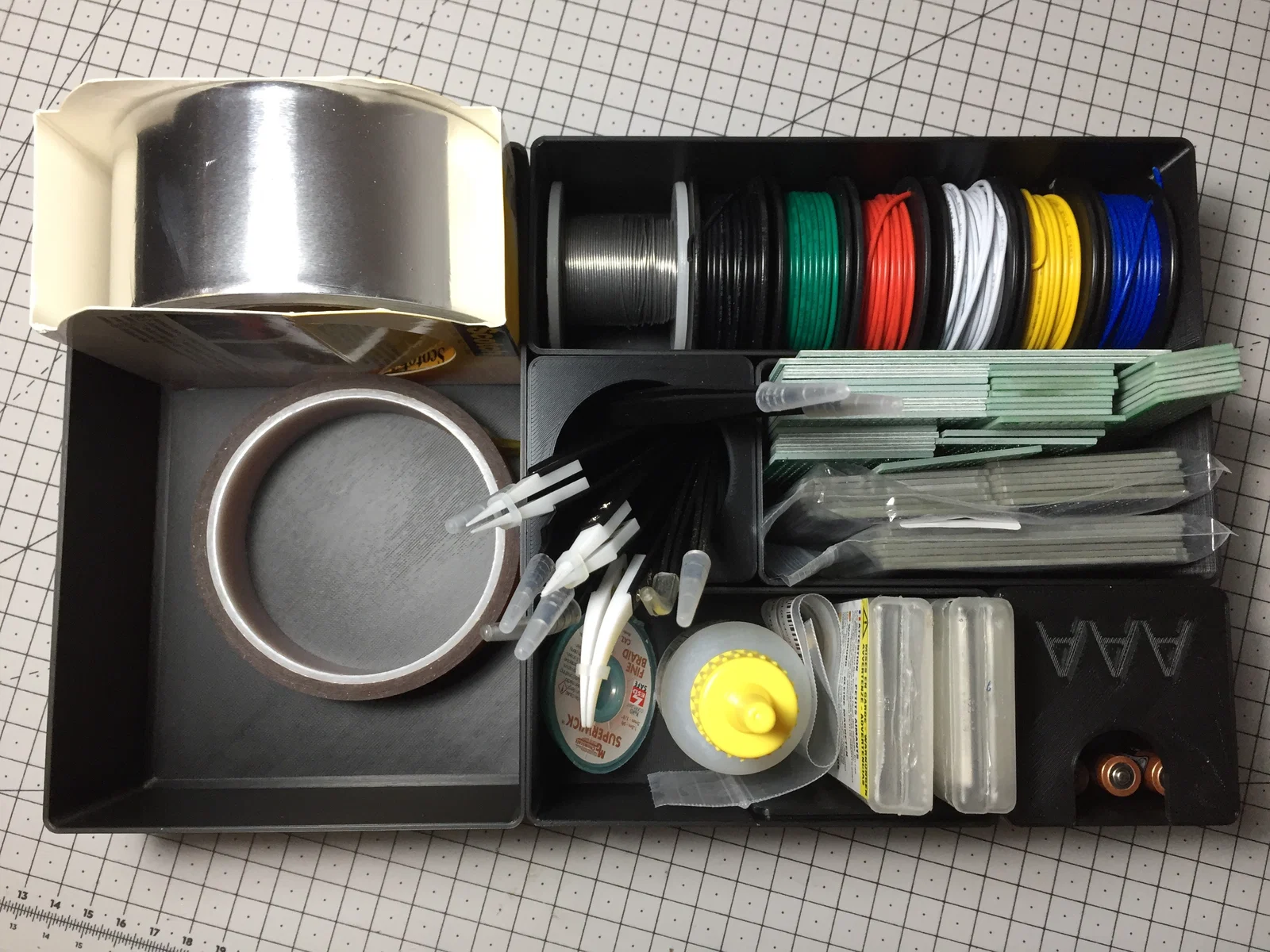

Kích thước lòng trong của một ngăn kéo Alex là 292mm × 522mm (chưa tính phần ốc). Hệ module này dựa trên các số đo đó và tạo thành lưới 5×9 với ô vuông 58mm (tổng diện tích chiếm chỗ 290mm × 522mm, chừa khoảng hở cho ốc và thêm chút “wiggle-room” để nhấc từng module ra dễ hơn).

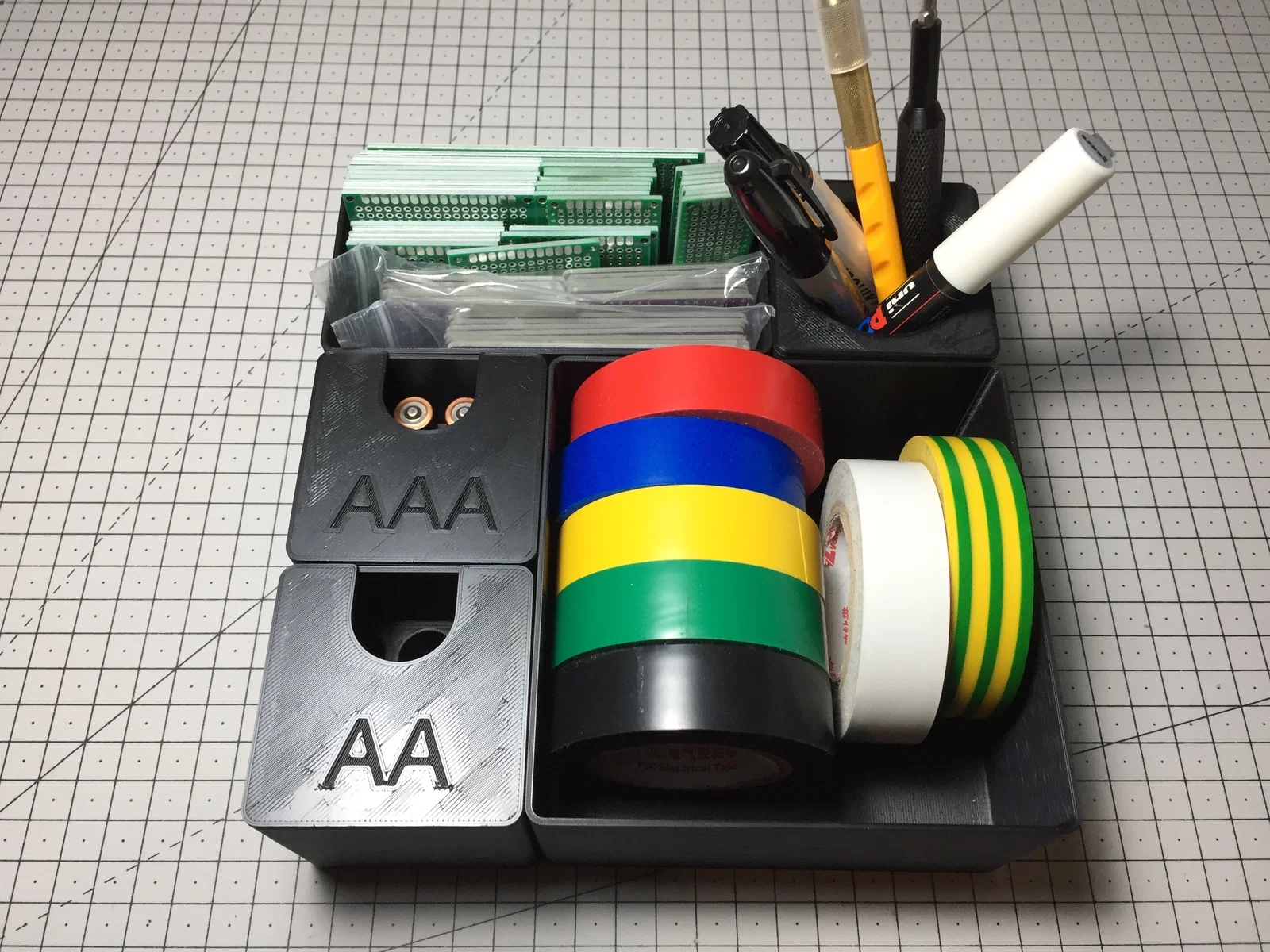

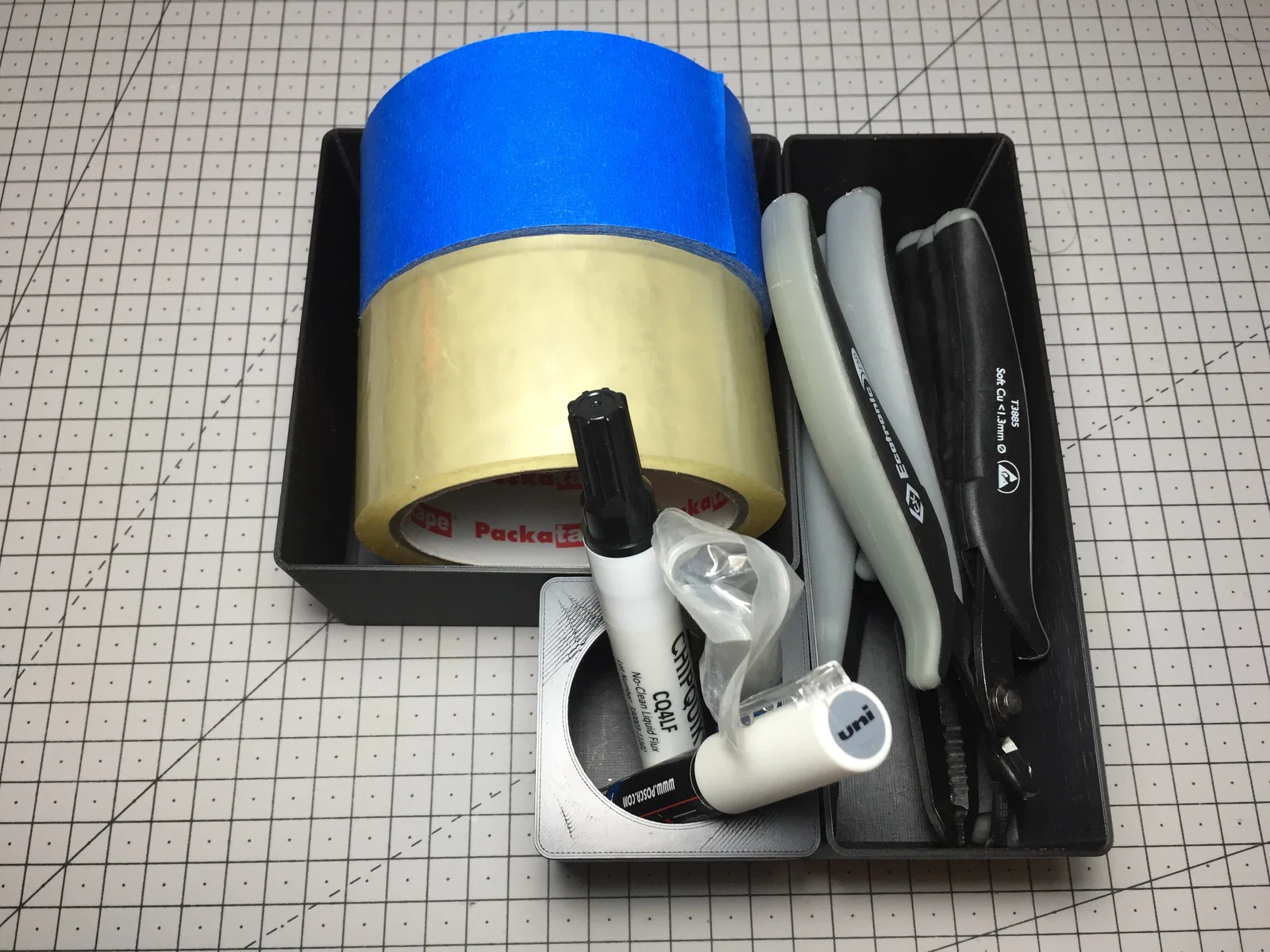

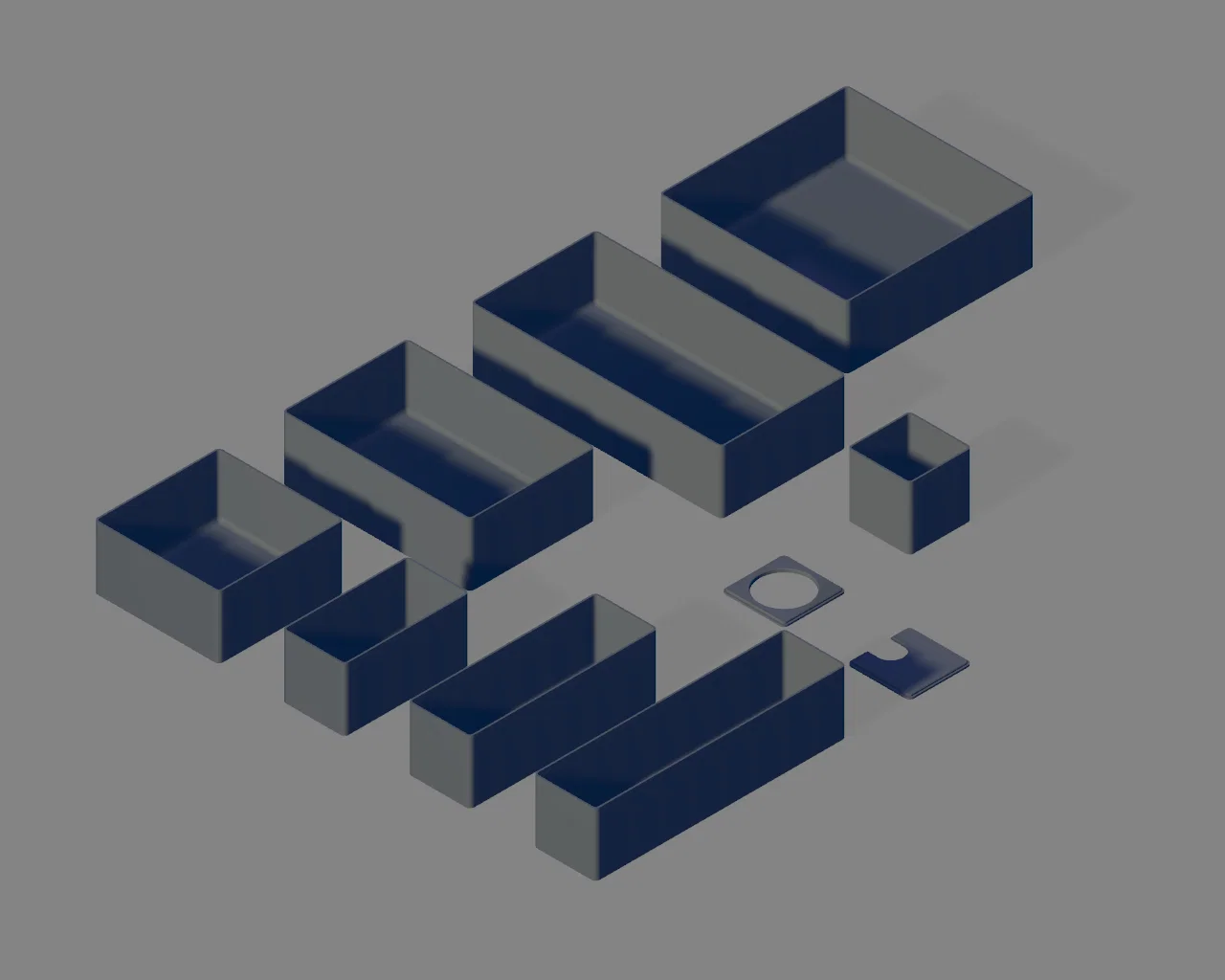

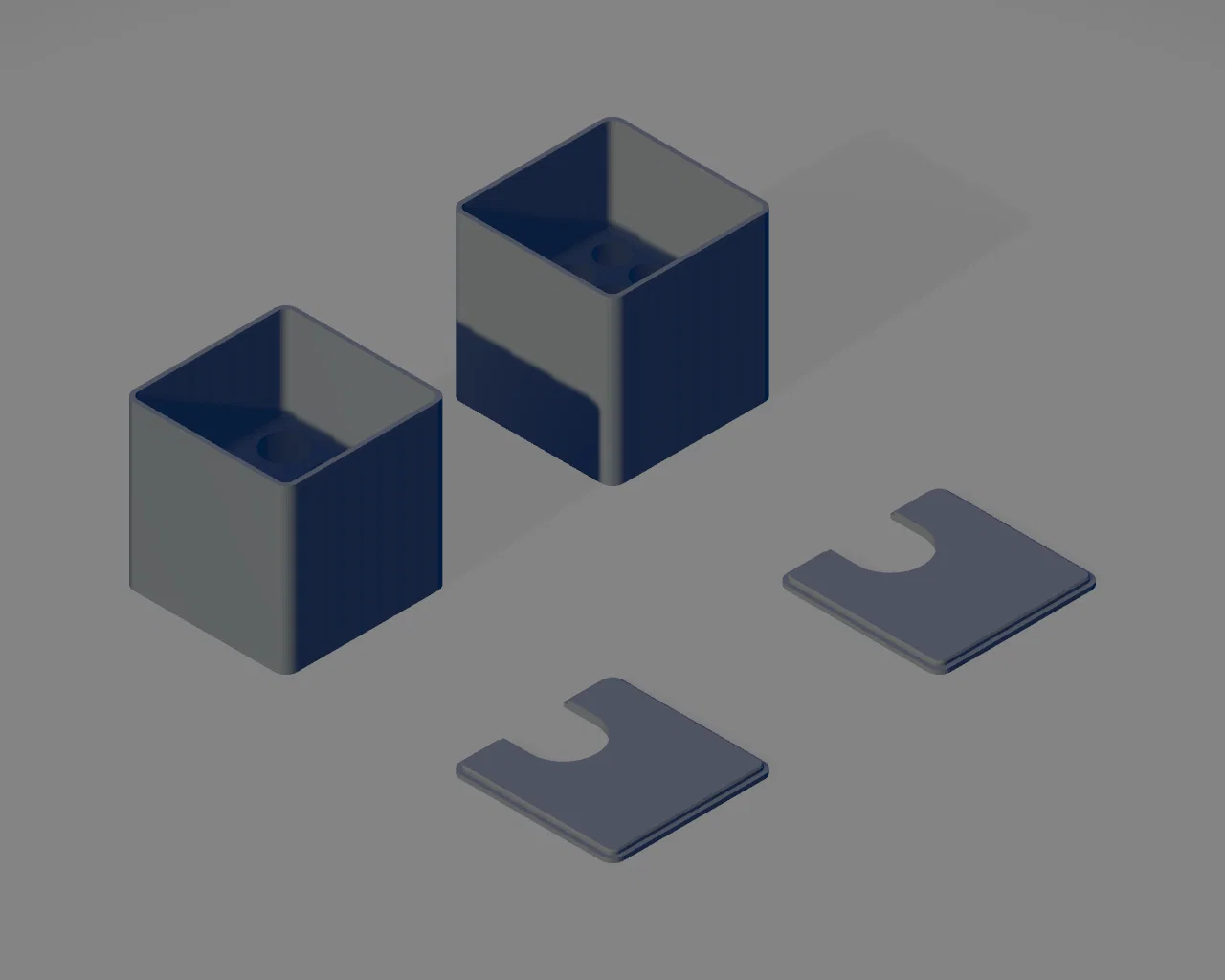

Dự án này bao gồm các kích thước module sau: 1×1, 2×1, 2×2, 3×1, 3×2, 3×3, 4×1 & 4×2; kèm theo 2 module 1×1 tuỳ biến cho pin AA và AAA, cùng 2 kiểu nắp (một loại có rãnh để đậy kín module và một loại bo tròn để biến chúng thành ống/cốc đựng bút).

In

Mỗi module nên được in với mặt phẳng úp xuống, bằng bất kỳ vật liệu solid nào bạn muốn. Mình đã in với layer height 0.2mm, nhưng bạn có thể giảm thời gian in bằng cách dùng 0.3mm.

• Raft: không
• Supports: không
• Layer Height: 0.2mm
• Infill: 20%

Changelog

• V1.0 (2022-06-12): Phát hành lần đầu
• V1.1 (2022-09-11): Thêm file nguồn parametric để tạo size mới dễ hơn
• V1.2 (2024-01-10): Upload module 4×3 và 4×4
