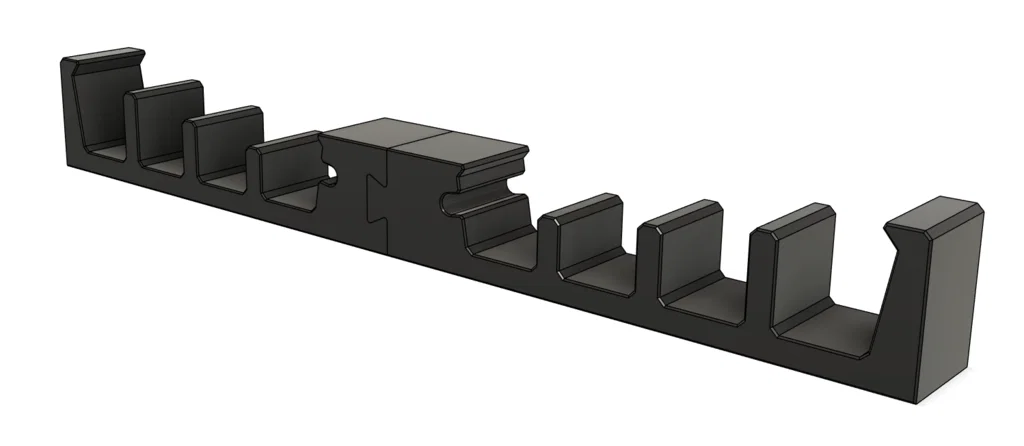

SkiDock - Giá đỡ ski & snowboard nam châm gắn xe

Bản model mới nhất là TẠI ĐÂY (Makerworld)

Dựa trên “SnoStrip” nhưng làm theo kiểu DIY cho anh em mình, khỏi tốn $50 ;)

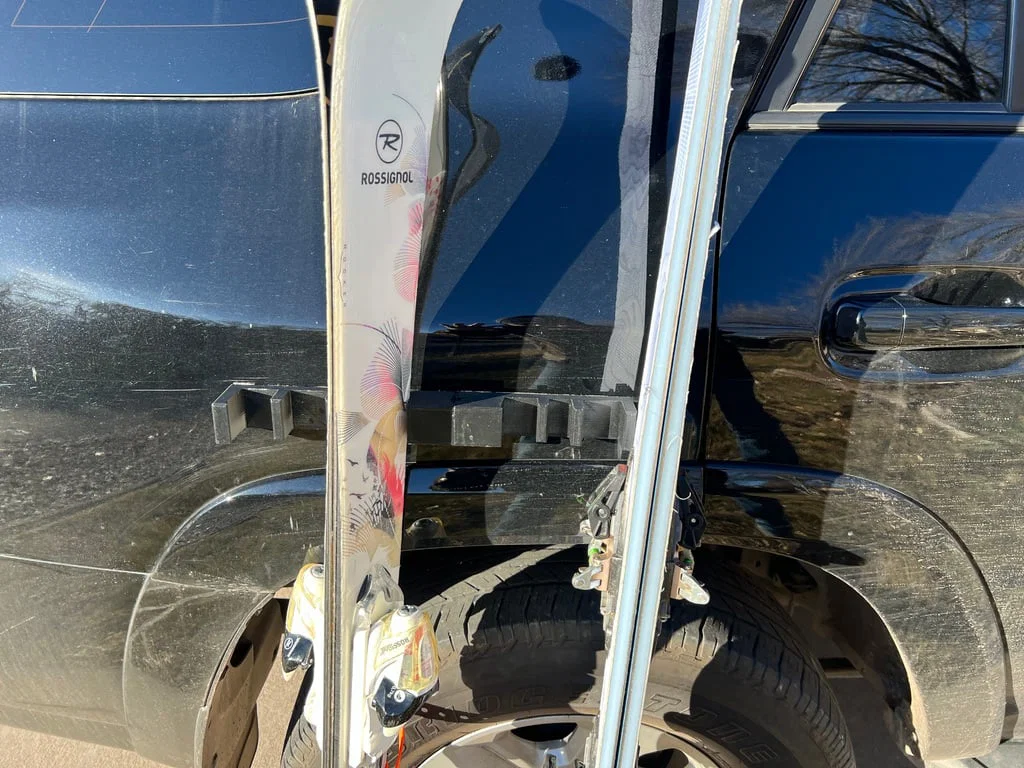

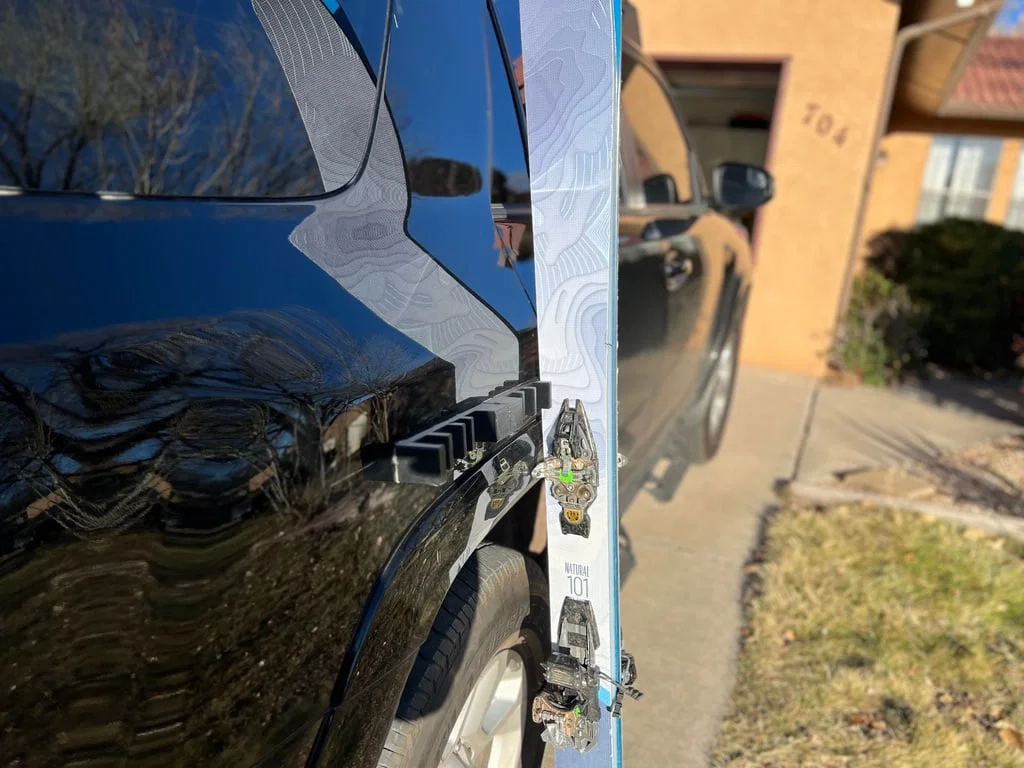

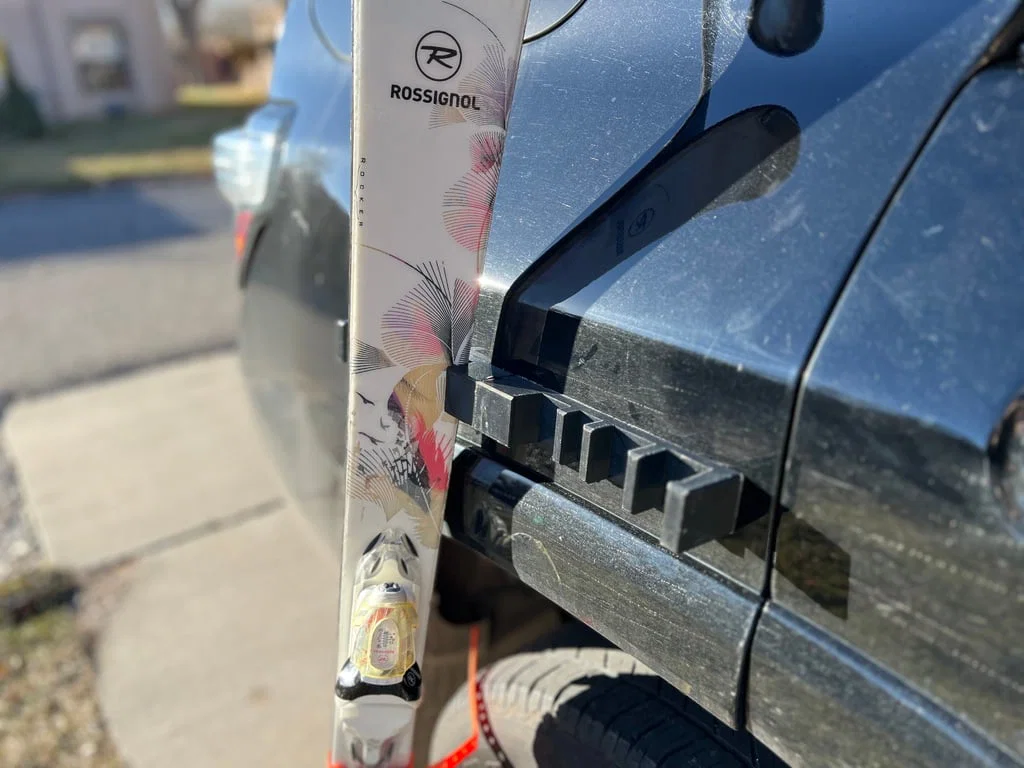

Vì vừa mê trượt tuyết vừa thích mày mò, mình thiết kế SkiDock để chia sẻ với mọi người cùng đam mê. Dự án này xuất phát từ mong muốn làm cho khâu chuẩn bị trước khi đi ski gọn gàng, tiện hơn. Thiết kế đơn giản, chỉ cần vài viên nam châm và mấy miếng đệm cao su 1/2 inch, nên lắp ráp và in rất dễ. Rất hợp cho ai thích tự tay làm đồ và cần giải pháp thực tế cho các môn thể thao mùa đông!

Đây là link nam châm và miếng pad mình dùng:

• Miếng đệm đen tự dán đường kính 1/2”
• Bộ 12 nam châm thanh Neodymium 60 x 10 x 3 mm

Khuyến nghị khi in:

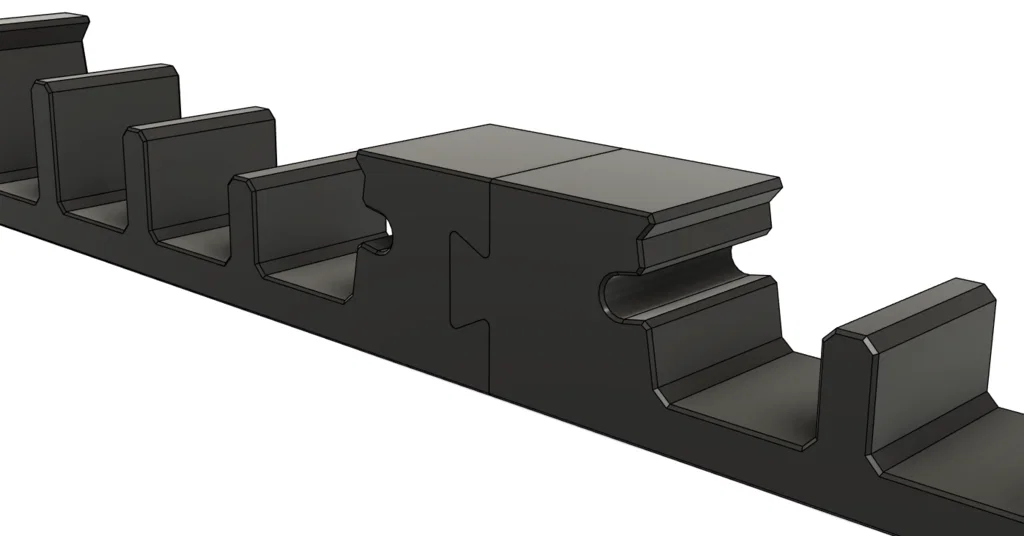

Mình dùng supports và Strength Profile, và thấy in nằm ngang (in trên cạnh) cho kết quả tốt nhất. Mình cũng thấy thêm brim cho phần Connector Piece thì ổn hơn, dù không hẳn bắt buộc. Về việc cố định nam châm và các mối nối, mình thích dùng super glue. Tuy nhiên gần đây mình chuyển sang dùng băng keo 3M VHB như một phương án thay thế, và tới giờ vẫn rất ổn. Nếu bạn chọn dùng keo, nhớ đảm bảo nam châm không dính dầu mỡ; có thể chà nhám nhẹ bề mặt nam châm bằng giấy nhám để bám dính tốt hơn.

Cập nhật Version 3 ngày 1/7/23: Lưu ý: Không phải tất cả hình ảnh đều phản ánh các chỉnh sửa này.

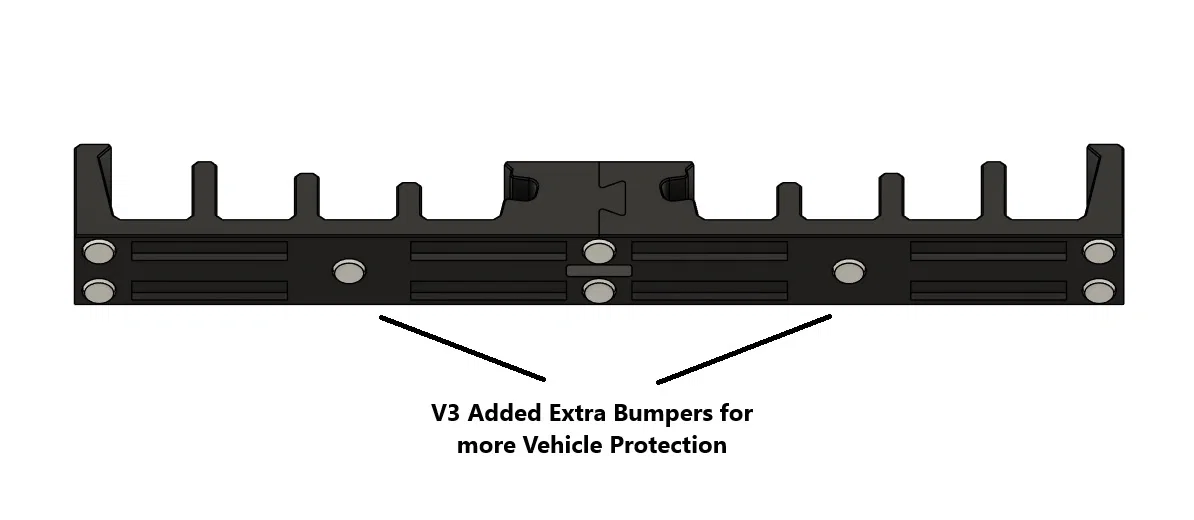

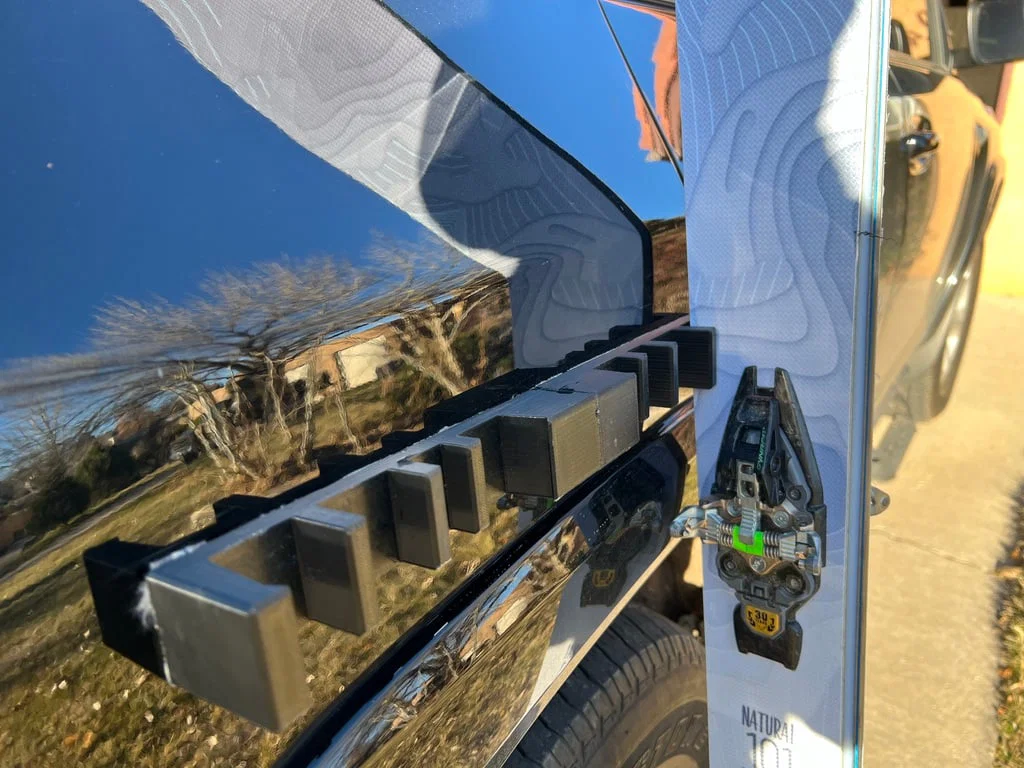

• Thêm spacer ở giữa để giảm khả năng làm trầy xe.

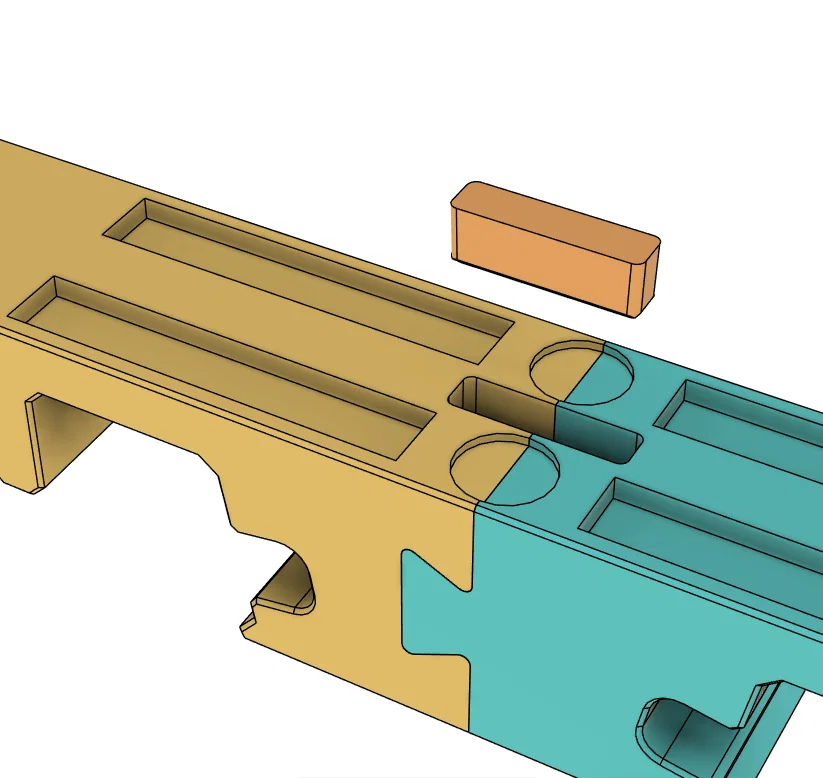

• Tăng độ sâu (tổng 4mm) cho lỗ nam châm. Việc này cho phép dùng băng keo dán 2 mặt để cố định nam châm thay vì superglue (mình khuyên dùng 3M VHB Tape).

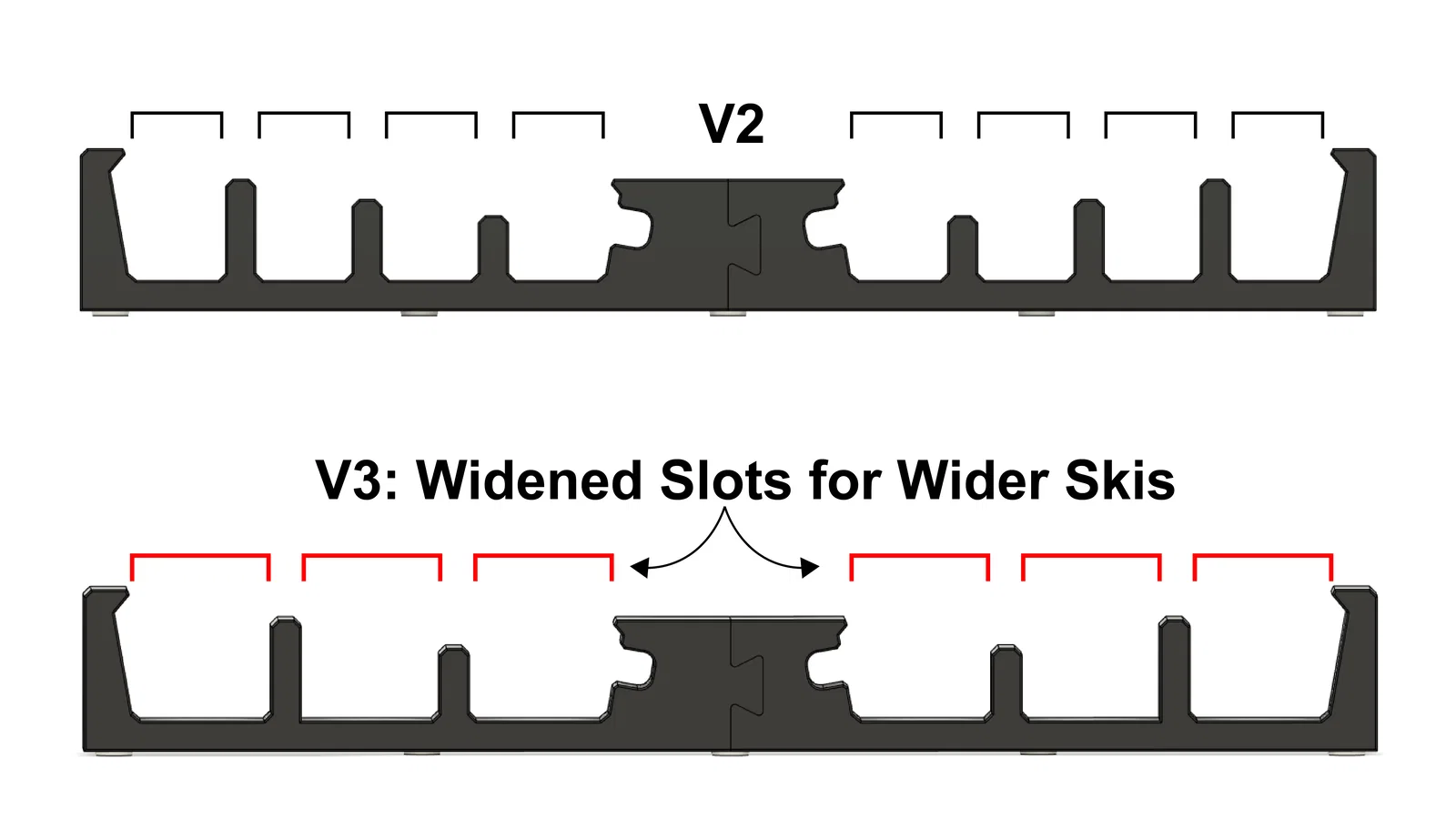

• Chỉnh thiết kế để khe giữa các riser rộng hơn cho ván ski bản lớn. Vẫn dùng được với ski nhỏ nhưng sẽ ổn định hơn cho mọi kích cỡ.

Print Settings

Hãng máy in:

Bất kỳ

Máy in:

Bất kỳ SLS hoặc FDM

Rafts:

Không quan trọng

Supports:

Có

Resolution:

0.2

Infill:

25%

Filament: Any PLA Any

Ghi chú:

Bạn có thể dùng bất kỳ loại filament nào.
