Voron 0.2 - LazyCams - Idlers khóa không cần tool (cho Top hat)

Cám ơn team Voron Design vì đã bỏ rất nhiều công sức và làm ra những chiếc máy quá đỉnh. Rất mong nhận được góp ý về mod này!

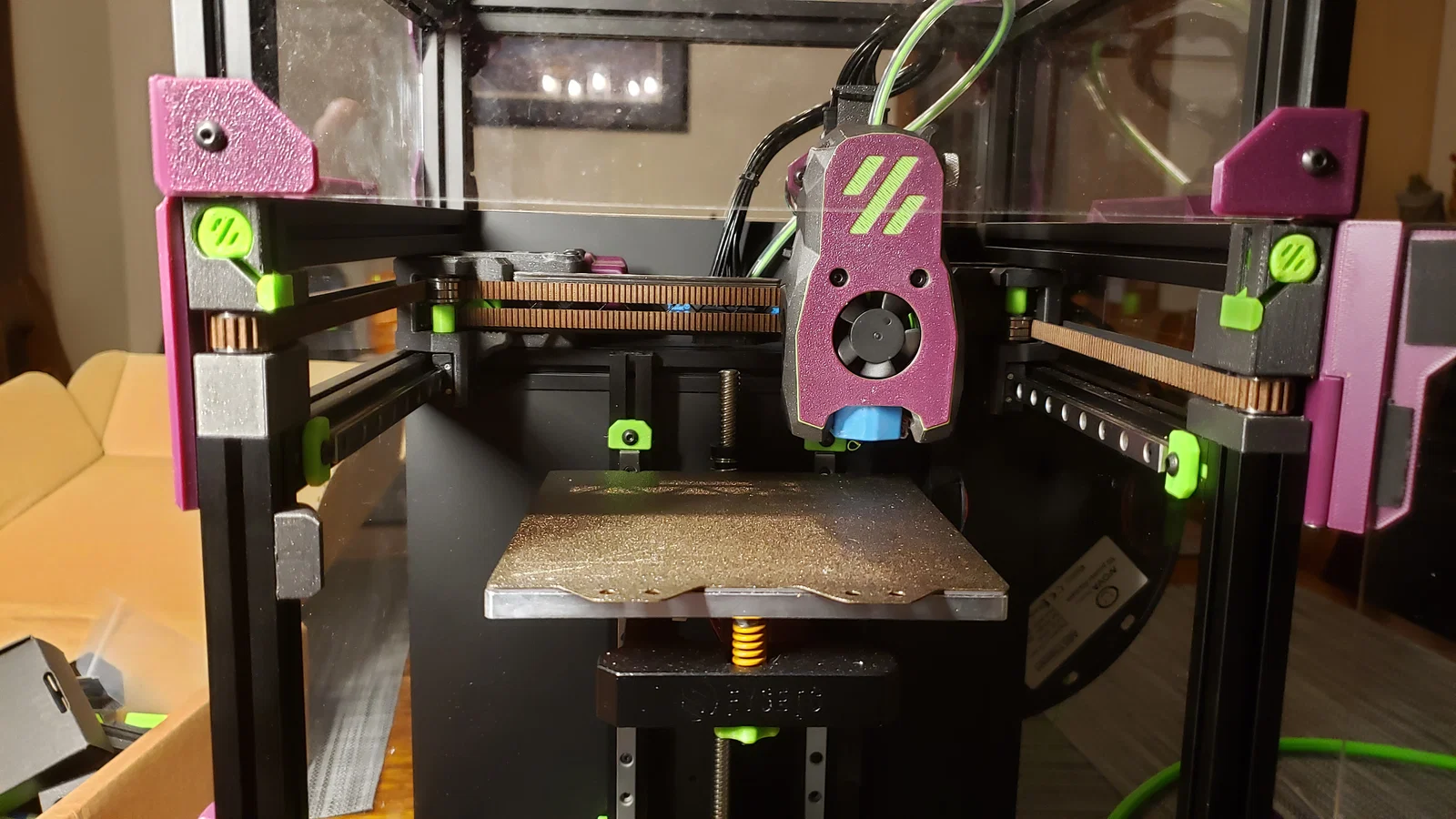

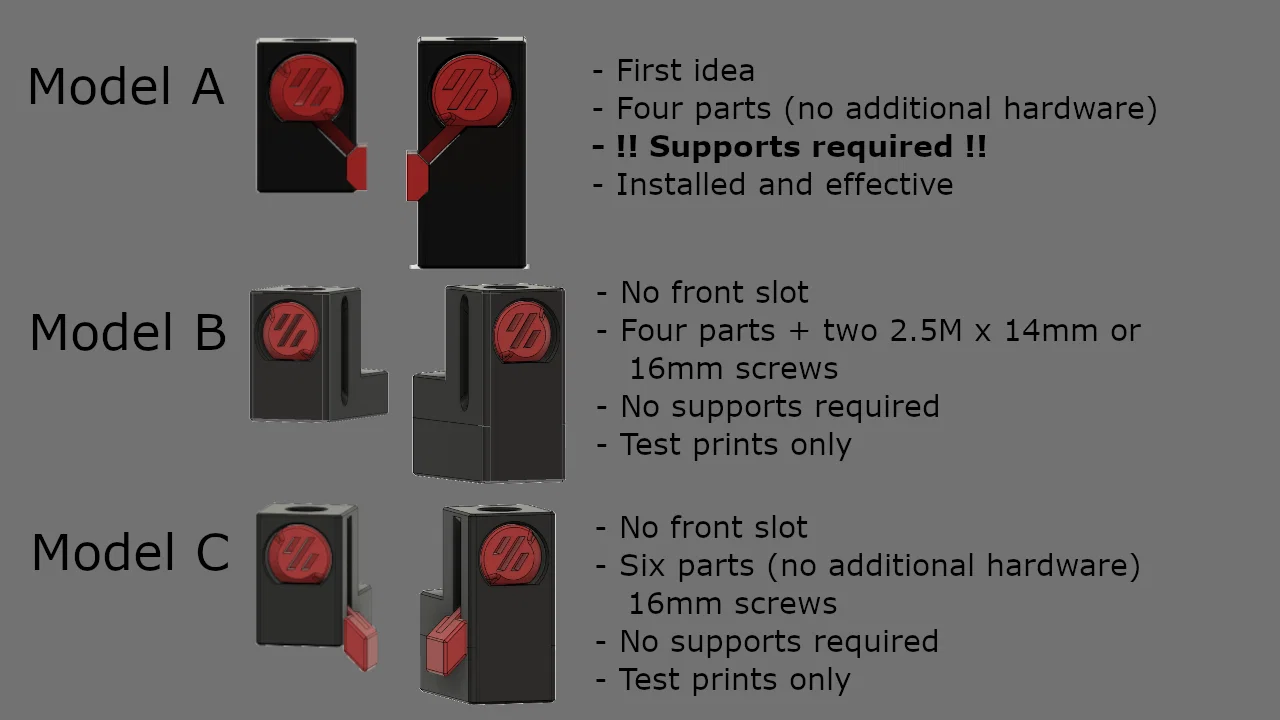

Mình nghĩ đây là một mod “phải có” cho V0. Model C là bản LazyCam hiện tại, nhưng mình vẫn để sẵn Model A và B ở đây. Mình không tưởng tượng nổi chuyện quay lại dùng idlers/cams zin nữa.

Mình có kèm vài biến thể Arm của Model C để phù hợp với sai số (tolerances) khác nhau giữa các máy. Arm Model C bản gốc của mình có khoảng hở 0.4mm giữa arm và idler. Với mình thì khoảng hở này làm arm không đứng vững khi mở khóa Cam, nhưng có vài bạn lại thích kiểu đó. Nên mình thêm một bản hở 0.2mm và một bản 0.1mm (mình đang dùng 0.1mm). Chỉ cần in arm mới rồi gắn vào Cams hiện có.

DESIGN INTENT

Mình muốn có cách mở/đóng tophat mà không cần dụng cụ. Model C là phiên bản tốt nhất. Đây là nâng cấp “phải có”. Mình đã dùng và test Model A vài tuần, chạy ổn. Model B chắc chỉ hợp với ai muốn nhiệt buồng (chamber temps) cực cao. Nhưng lúc đó thì khả năng cao bạn cũng đang dùng CNC parts rồi.

Model A - Ý tưởng ban đầu của mình. Thêm một cái arm vào Cam Lock. Cần supports, nhưng dùng với mình rất ổn. Lưu ý: nếu các con ốc trên tophat siết quá chặt, cams sẽ kéo vào cái tab đó, nhưng nhìn chung vẫn hoạt động tốt. Có hướng dẫn hướng in (print orientation) riêng bên dưới.

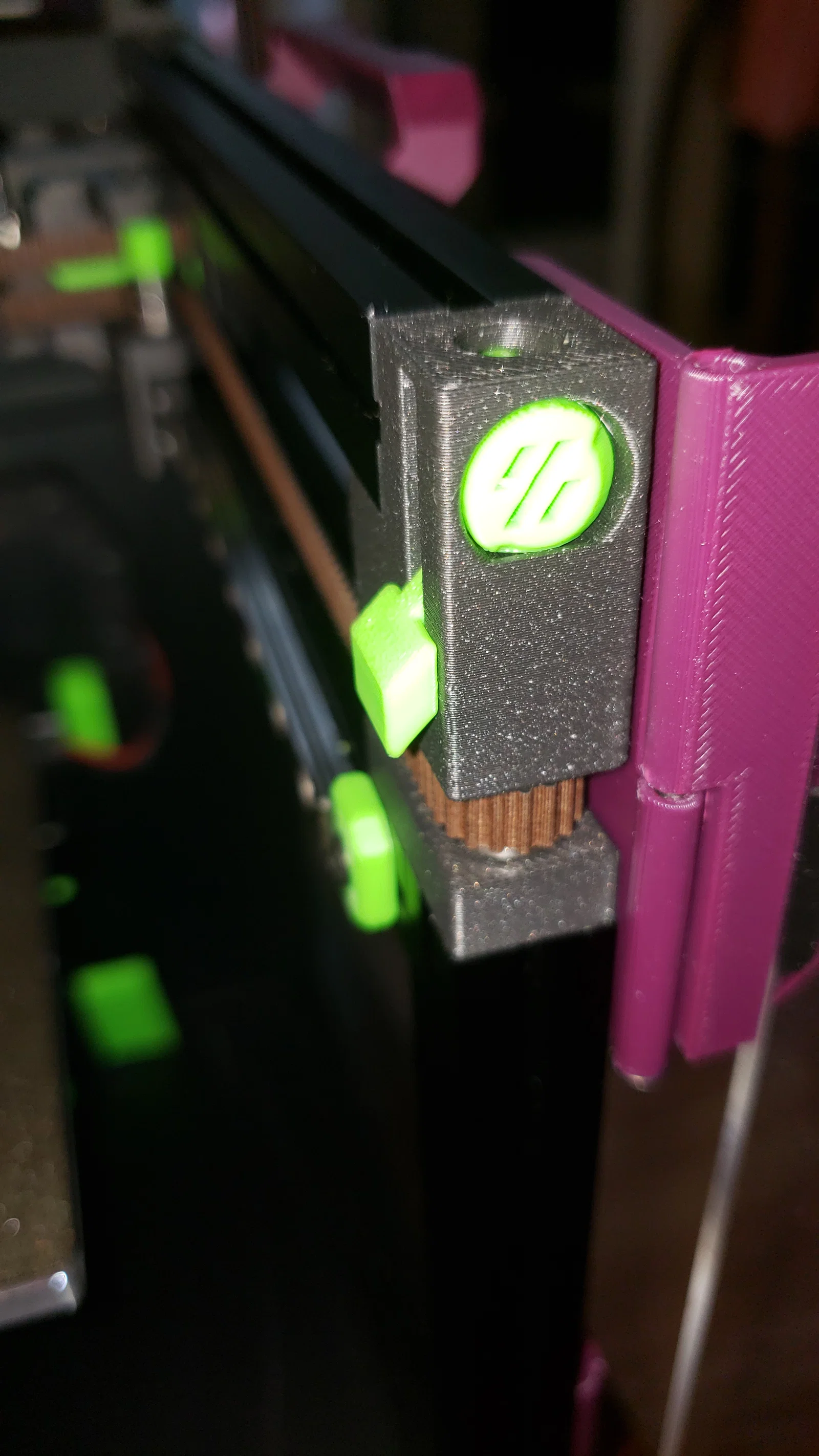

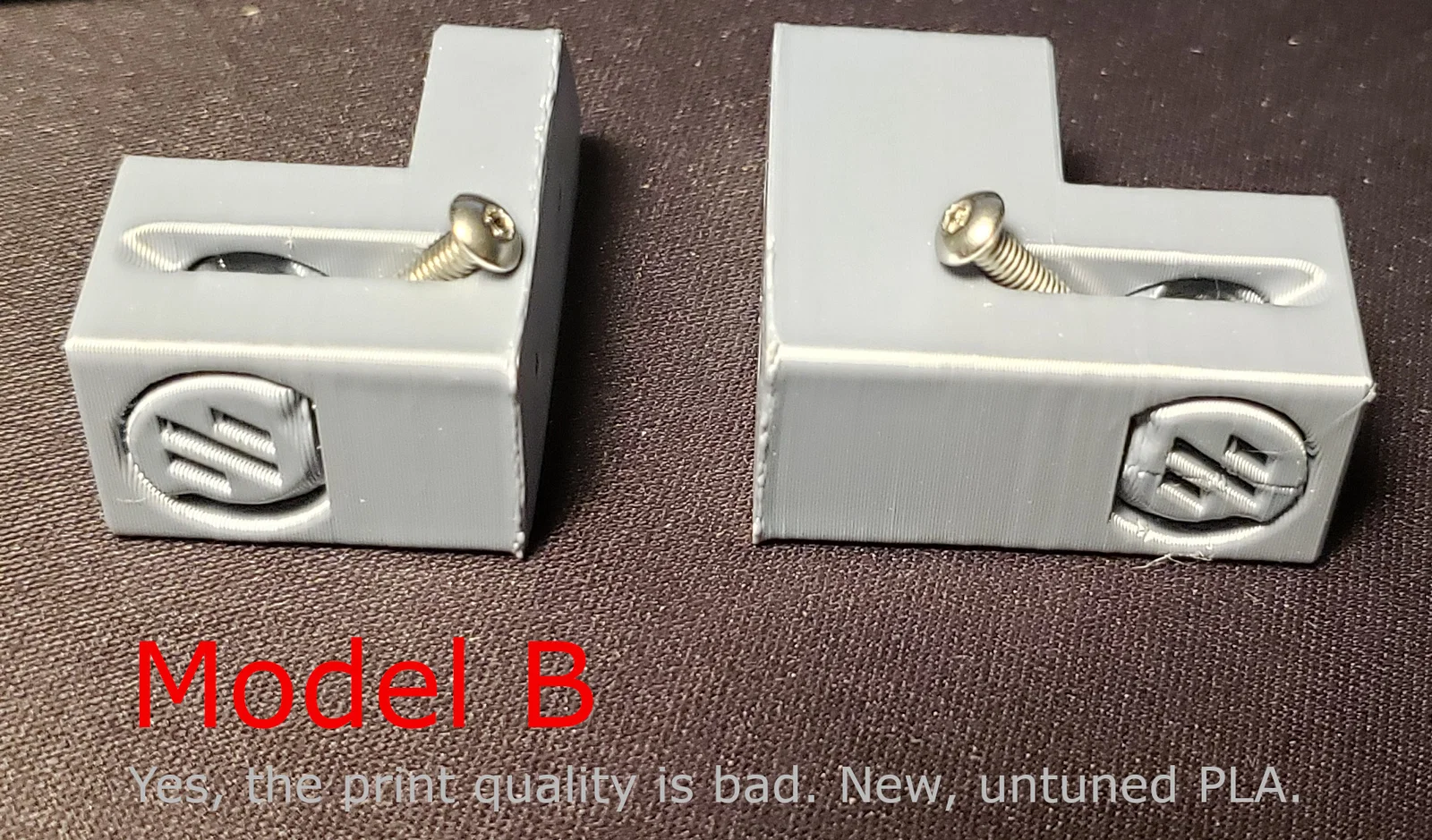

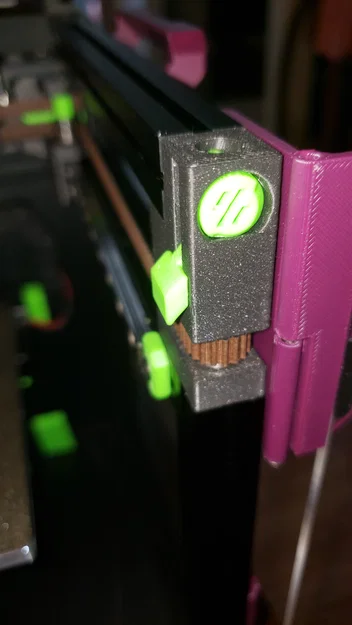

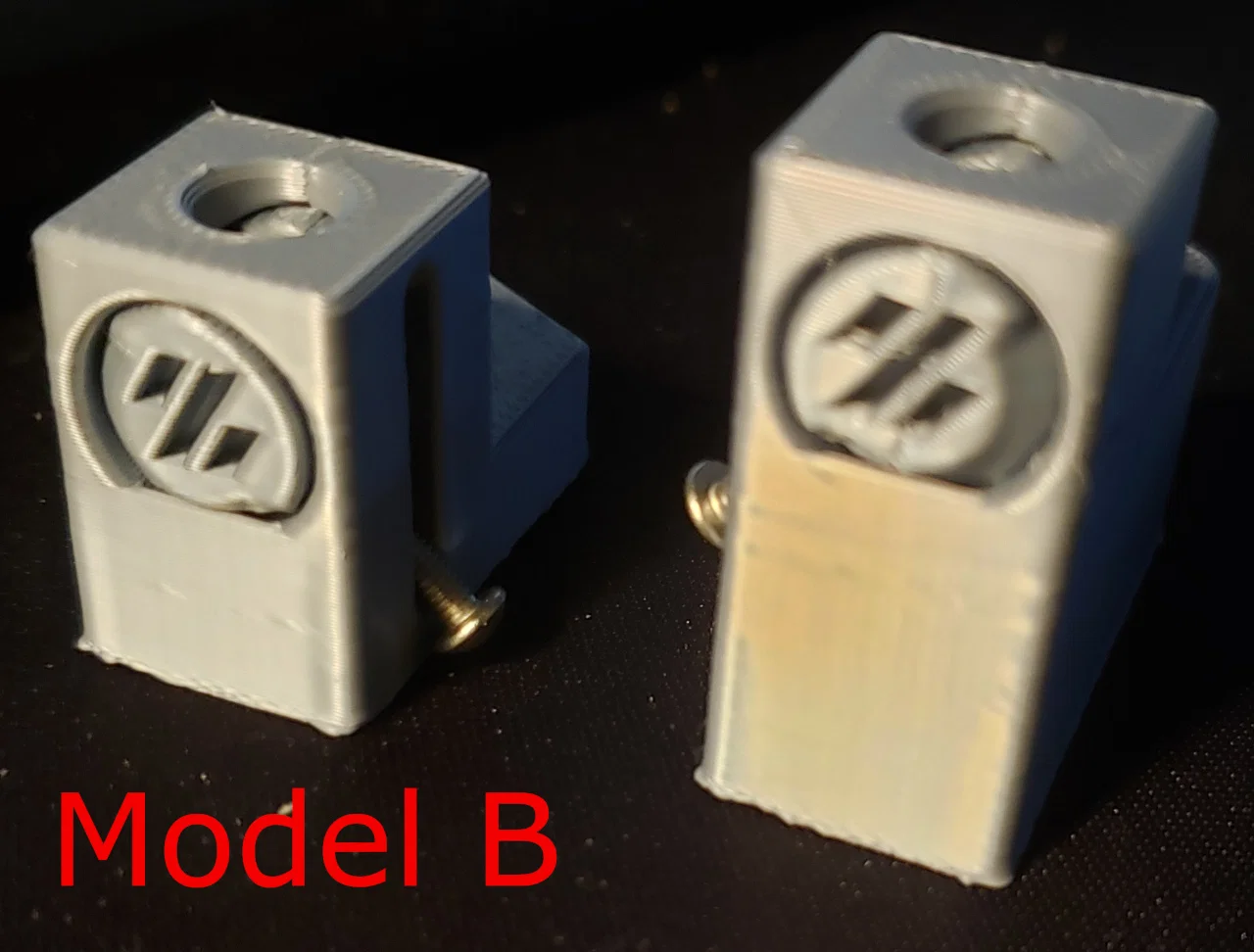

Model B - Không còn “flap” nữa! Phần này cũng in theo đúng orientation zin của V0. Mình chỉ làm một lỗ bắt vít trên cam và một rãnh (slot) trên idler. Vì vậy cần 2 con ốc 2.5mm x 14mm hoặc 16mm. Bản đầu tiên của mình dùng ốc 3mm. Nhưng đây là V0 mà, mình dùng ốc 2.5mm ở đây chứ! (Bạn nào muốn bản 3mm thì nhắn mình.) Bản test chạy rất ngon. Bản này đúng kiểu ưu tiên công năng hơn ngoại hình. Ốc lộ ra thì không đẹp bằng, nhưng xài rất hiệu quả.

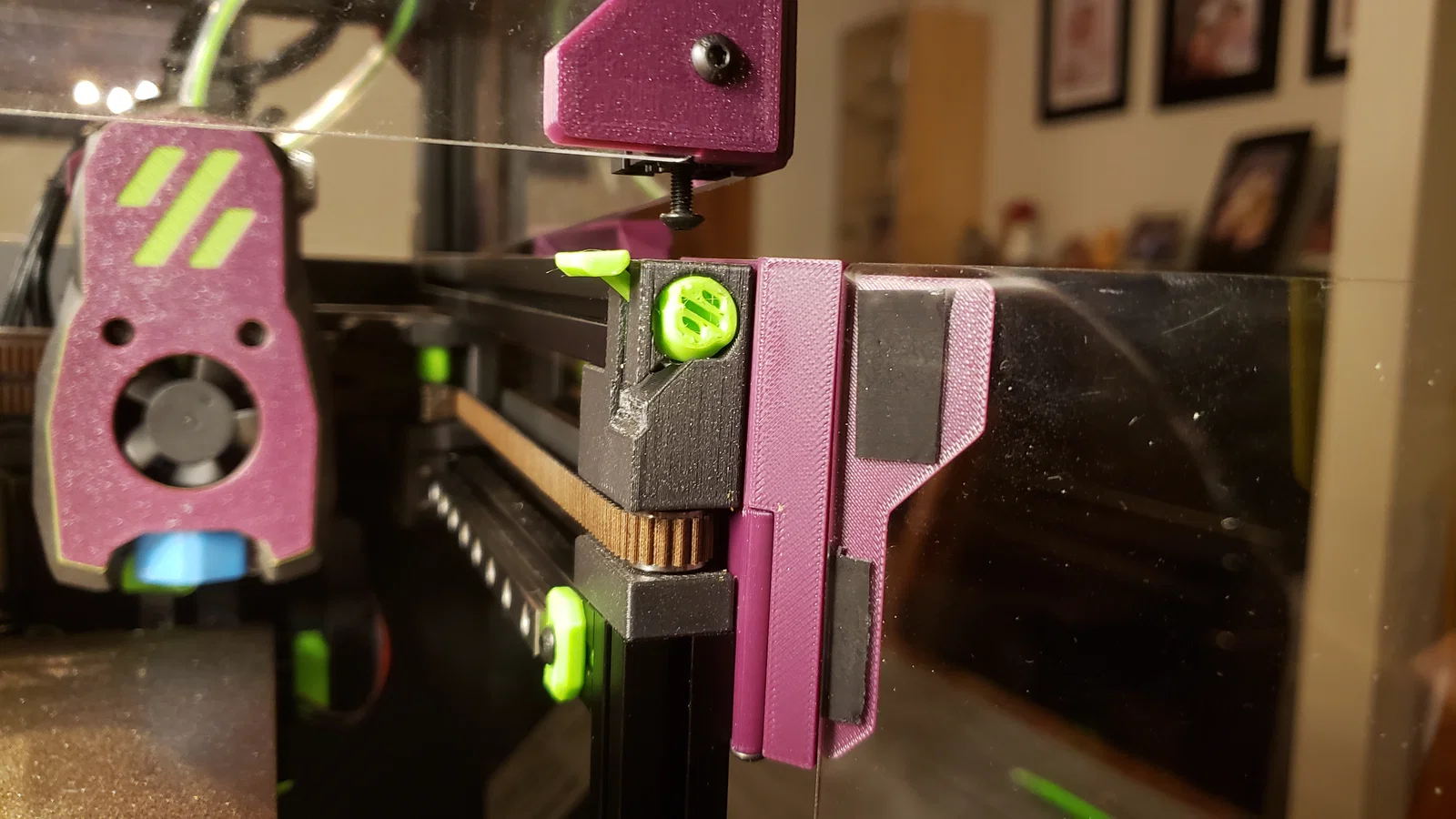

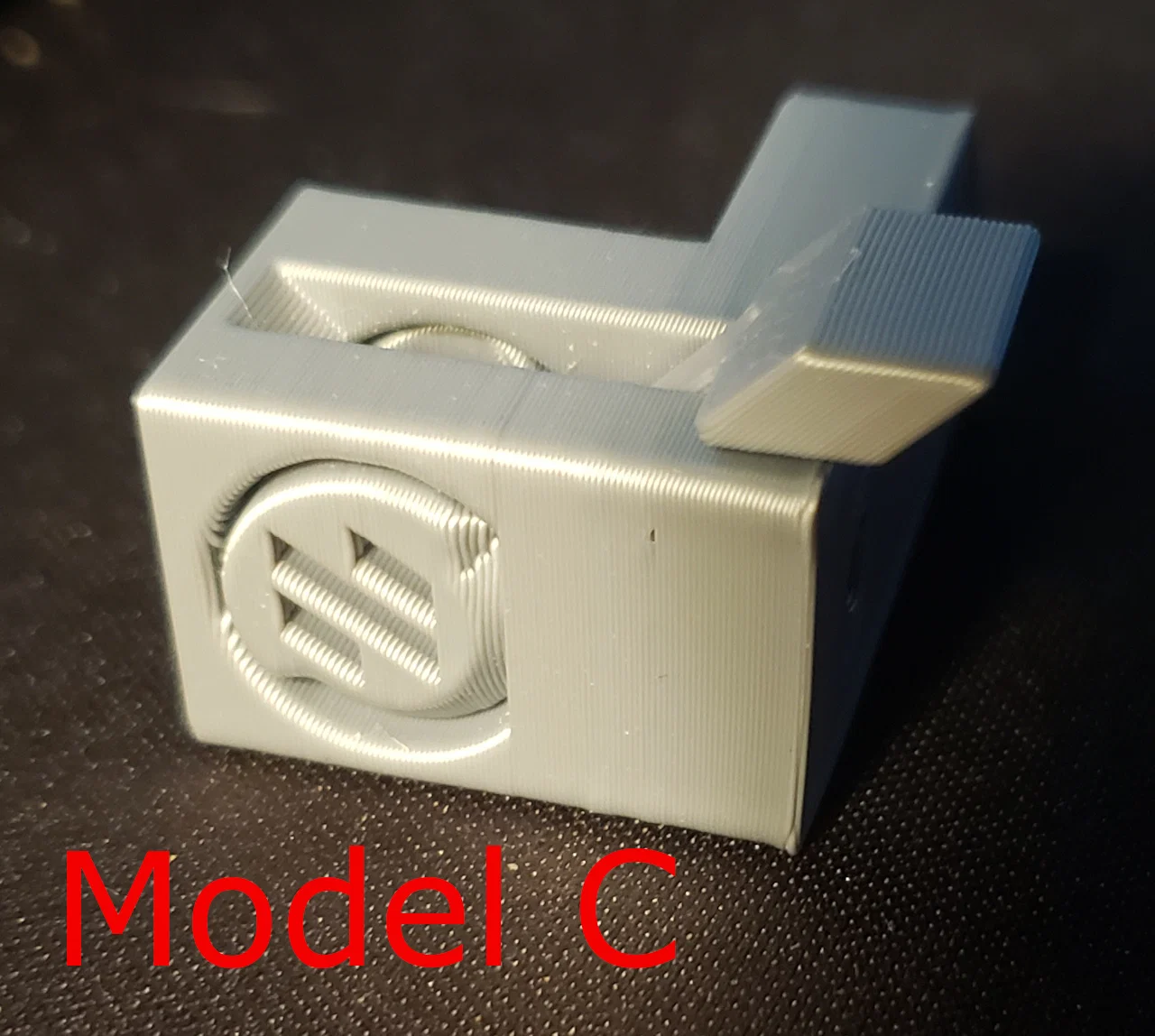

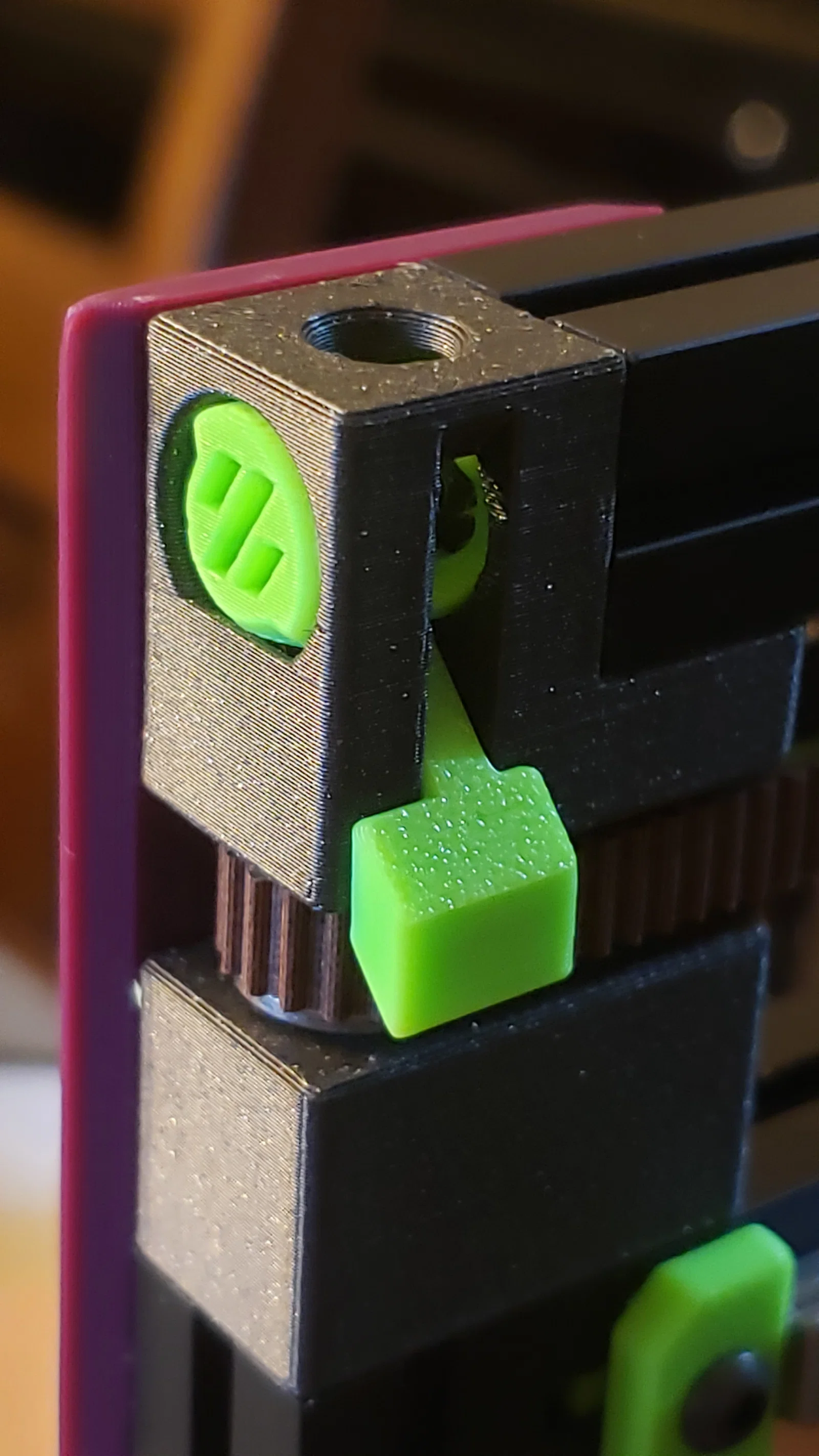

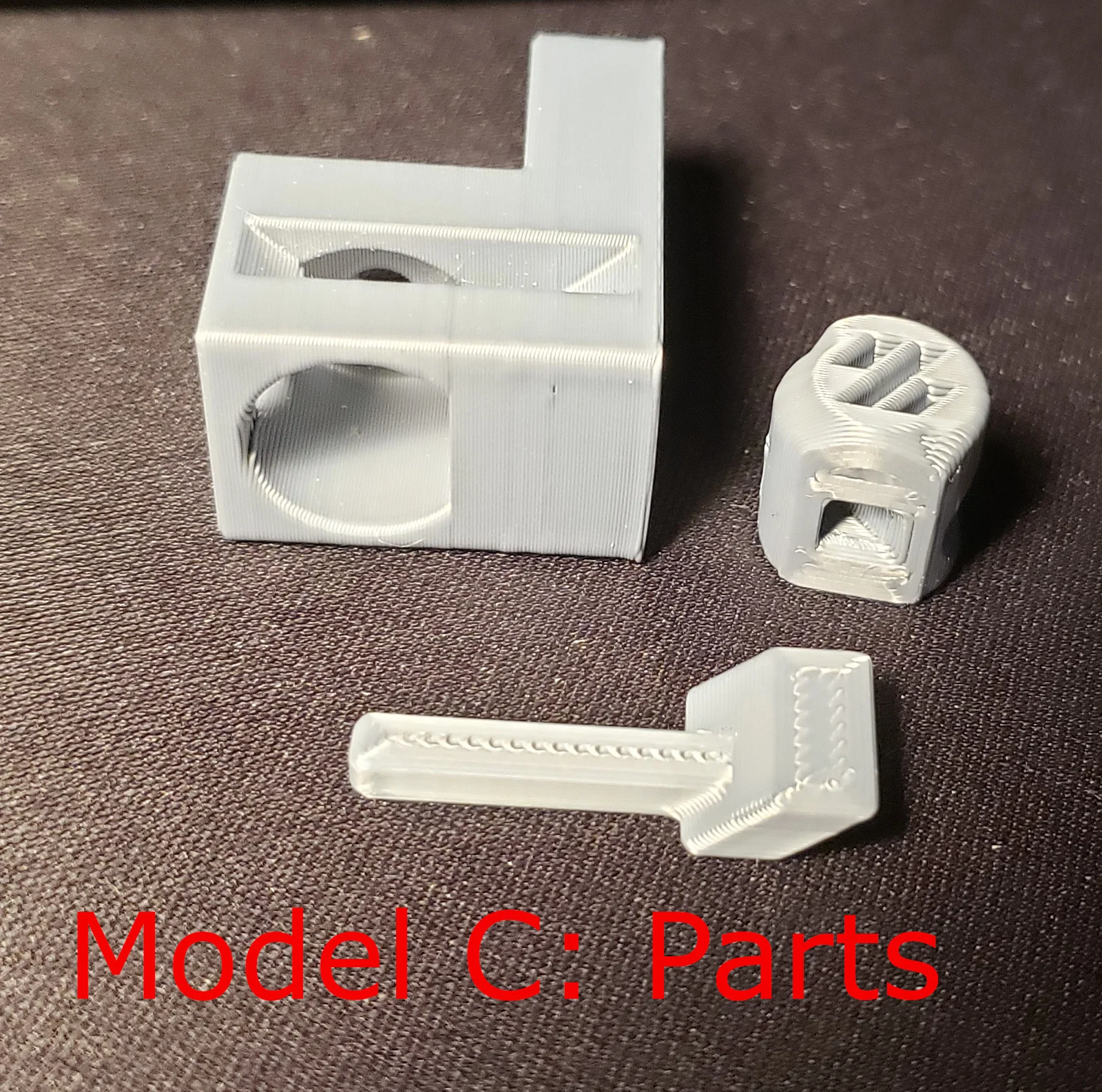

Model C - Tổng hợp mọi lợi ích của Model A và B. Không flap, toàn bộ là part in, không cần thêm hardware. Chamfers và fillets sẽ giúp dễ lắp ngay cả khi layer đầu bị “đè” hơi nhiều, nhưng bạn nên lắp arm vào rồi tháo ra vài lần để chắc chắn sau khi lắp xong vẫn tháo được. Tuning của máy sẽ quyết định nên dùng arm nào. Mình đang dùng arm 0.1mm.

PRINT INSTRUCTIONS

Dùng voron print settings tiêu chuẩn: 4 wall, 40% infill

File đã được đặt sẵn theo hướng in. Nghĩa là…

Model B và C là orientation mặc định. Cams đặt nằm đáy phẳng, logo voron quay ra phía trước; Idlers dựng đứng, lỗ cam hướng ra phía trước.

Với Model A, idlers nên in với mặt có phần khoét (cutout) quay xuống dưới, lỗ Cam hướng ra phía trước. Như vậy sẽ đảm bảo căn chỉnh và bức tường phía sau giữ extrusion 1515 đủ đặc/đủ chắc. Mình dùng supports vì có rãnh lõm để làm tay gạt (handle). Model B thì không cần. (Vẫn có thể in dựng đứng như bản gốc. Cách đó làm vùng latch mượt và sạch, nhưng nếu cái tab không được đỡ tốt thì dễ gãy hoặc bị cong lệch. Mình chỉ thành công khoảng 50% theo hướng đó. Còn theo hướng mình gợi ý thì 100%.)

Với Model A, cams nên đặt sao cho logo Voron hướng lên trên. Cần supports để đảm bảo đúng hình dạng của cam lock.

INSTALLATION

Idlers lắp y hệt như bản zin.

Với Model B và C, vui lòng lắp thử ốc/arms vào idlers rồi tháo ra lại trước khi lắp chính thức vào máy. Việc này giúp đảm bảo vừa khít và tháo ra được. Với arm in ra, bạn cũng nên làm vài lần để chắc chắn khi cần vẫn tháo được.

IDLER INSTALL: Tháo tophat. Tháo các tấm hông ở khung dưới. Mình thường tháo plexi mounts phía trước, rồi nới lỏng các cái còn lại và trượt tấm panel ra phía trước. Tháo các locking cams cũ và hai thanh extrusion 1515 phía trên, mỗi đầu có một con ốc ở giữa. Giờ tháo bộ idlers zin, với hai con ốc đi xuyên qua upper idler xuống khung. Khi tháo mình giữ lower idler và cụm bearing (bearing stack) để cố giữ mọi thứ đi cùng nhau và thẳng hàng. Nhớ đừng làm rớt các washer ở phía trên và dưới bearings. Chuyển hai con ốc dài sang LazyCams Upper Idler mới, rồi luồn qua bearing stack và khung. Lắp lại thanh extrusion phía trên, đảm bảo thẳng hàng. Vặn và siết ốc ở giữa mỗi đầu của extrusion. Lắp lại tấm hông và tophat.

CAM LOCK INSTALL:

Model A - đẩy cam vào từ phía trước với logo Voron hướng ra phía trước, canh arm khớp với slot.

Model B - lắp cam vào và giữ cố định bằng ngón tay cái. Canh con ốc theo rãnh nghiêng ở mặt dưới rồi vặn vào cam. Đảm bảo có một chút khoảng hở giữa đầu ốc và idler.

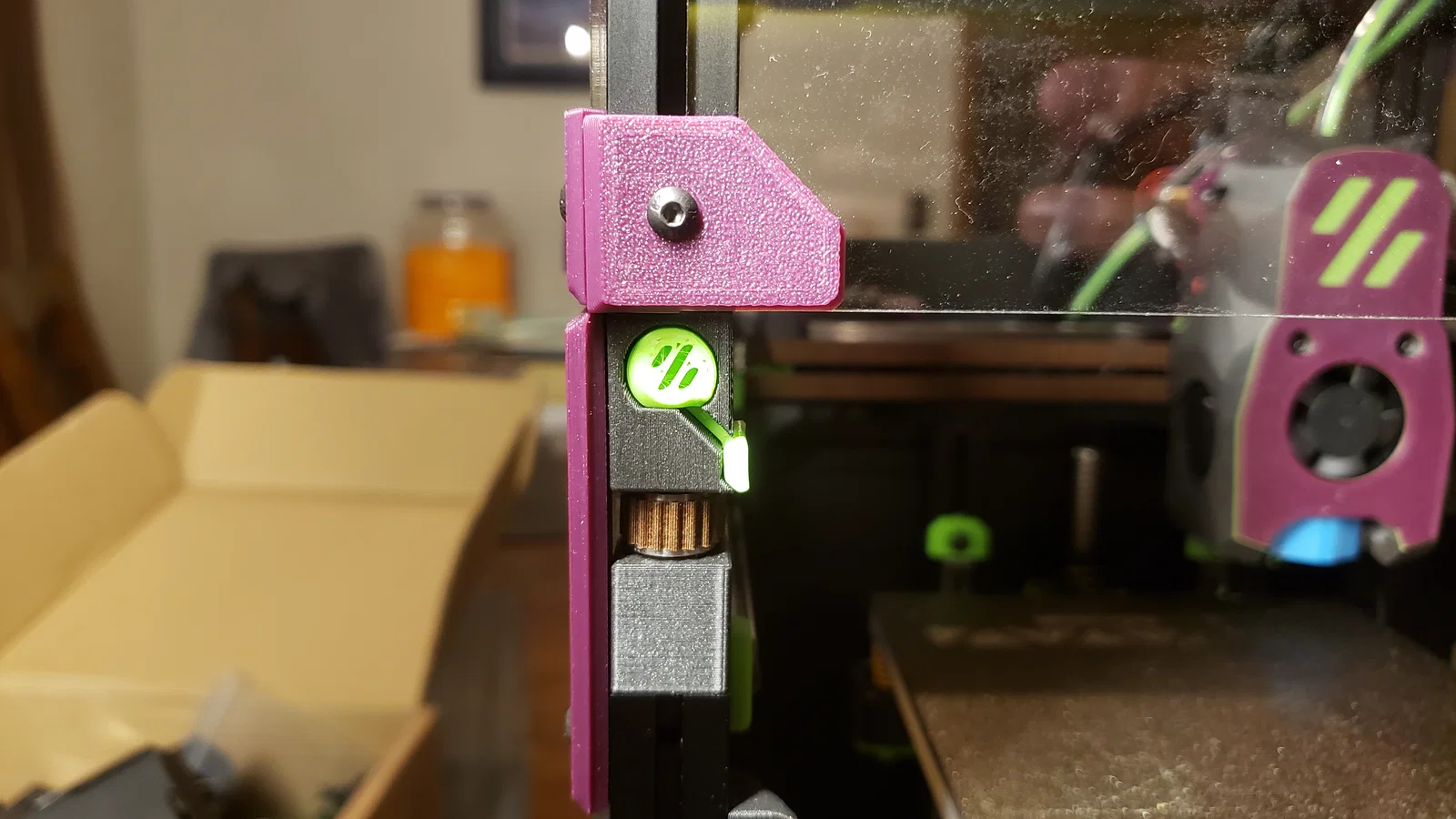

Model C - mình thấy loại này dễ lắp hơn nếu xoay cam 45 độ ở trạng thái mở. Khi arm đã vào được một phần, thì xoay về vị trí đóng thấp hơn và đẩy lên theo góc 45 độ cho tới khi nó khít/flush với idler.

Xong rồi! Không cần dụng cụ để khóa tophat nữa! Và rồi ai nấy đều hân hoan.

Nếu cần hướng dẫn dạng hình ảnh, cứ hỏi mình.

DEVELOPMENT

File CAD nằm ở đây...

Voron0/LazyCams at main · akinferno/Voron0 (github.com)

Mình đã update Github để bao gồm toàn bộ file CAD cho A, B và C. Nếu có vấn đề gì, mẹo hay góp ý thì cho mình xin với nha. Mình muốn mấy món này hoạt động ổn cho mọi người :)
