Hộp Chốt Gài Type 1 (Latch Box Type 1)

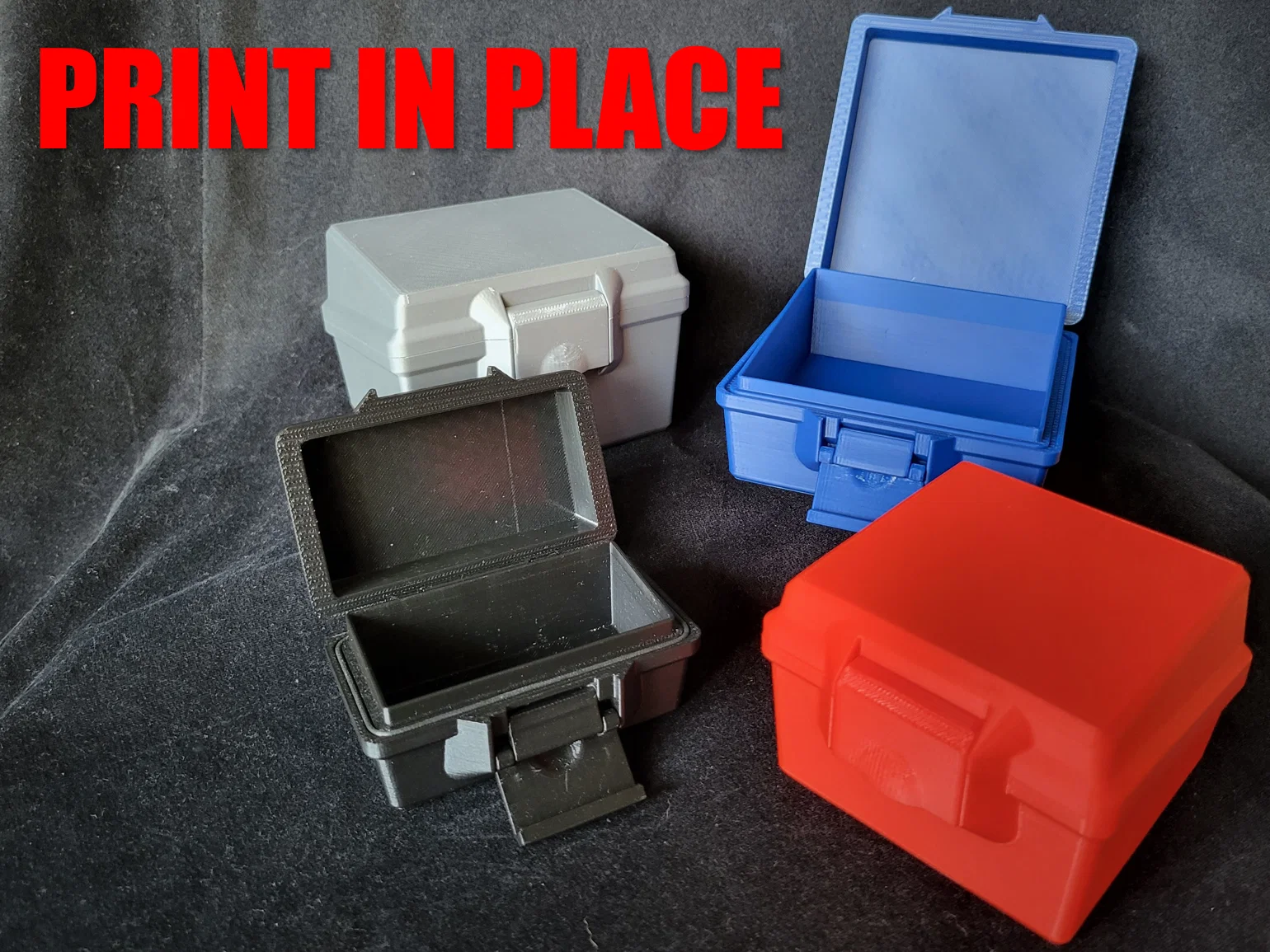

Đây là mẫu đầu tiên trong một loạt hộp print-in-place có chốt gài; hộp sẽ đóng chặt và giữ nguyên, kể cả khi bị rơi. Ở phần rãnh (groove) của nửa dưới có chừa chỗ để gắn thêm ron tùy chọn làm từ filament TPU 1.75mm. Phần ron này KHÔNG làm hộp chống nước (waterproof), chỉ giúp tăng khả năng kháng nước (water resistant) thôi.

Mở đầu, mình đã up tổng cộng mười sáu phiên bản của hộp này, phân biệt theo kích thước lòng trong. Kích thước được ghi ở cuối tên file theo dạng _width_length_depth (đơn vị mm). Nếu cần, mình có thể up thêm kích thước khác trong tương lai. Hộp có thể có chiều rộng hoặc chiều dài ở mức hợp lý, nhưng chiều cao bắt buộc phải nằm trong khoảng 43mm đến 70mm.

Printing

Trước khi in, nhớ kiểm tra máy của bạn có vượt qua bài test độ hở (clearance) 0.15mm hay không. Mình có đính kèm một mẫu test mô phỏng bản lề (hinges) của thiết kế hộp này trong mục files. Nếu bạn không bẻ/nhả được bản lề ở mẫu test, thì đừng in hộp này cho tới khi bạn chỉnh lại các thiết lập in.

Thiết kế này cần supports; nên tập trung supports quanh cơ cấu chốt gài như hình bên dưới.

Với phiên bản thấp nhất, supports bên dưới chốt ngoài (outer latch) là không cần vì phần đó sẽ tựa trực tiếp lên build plate.
