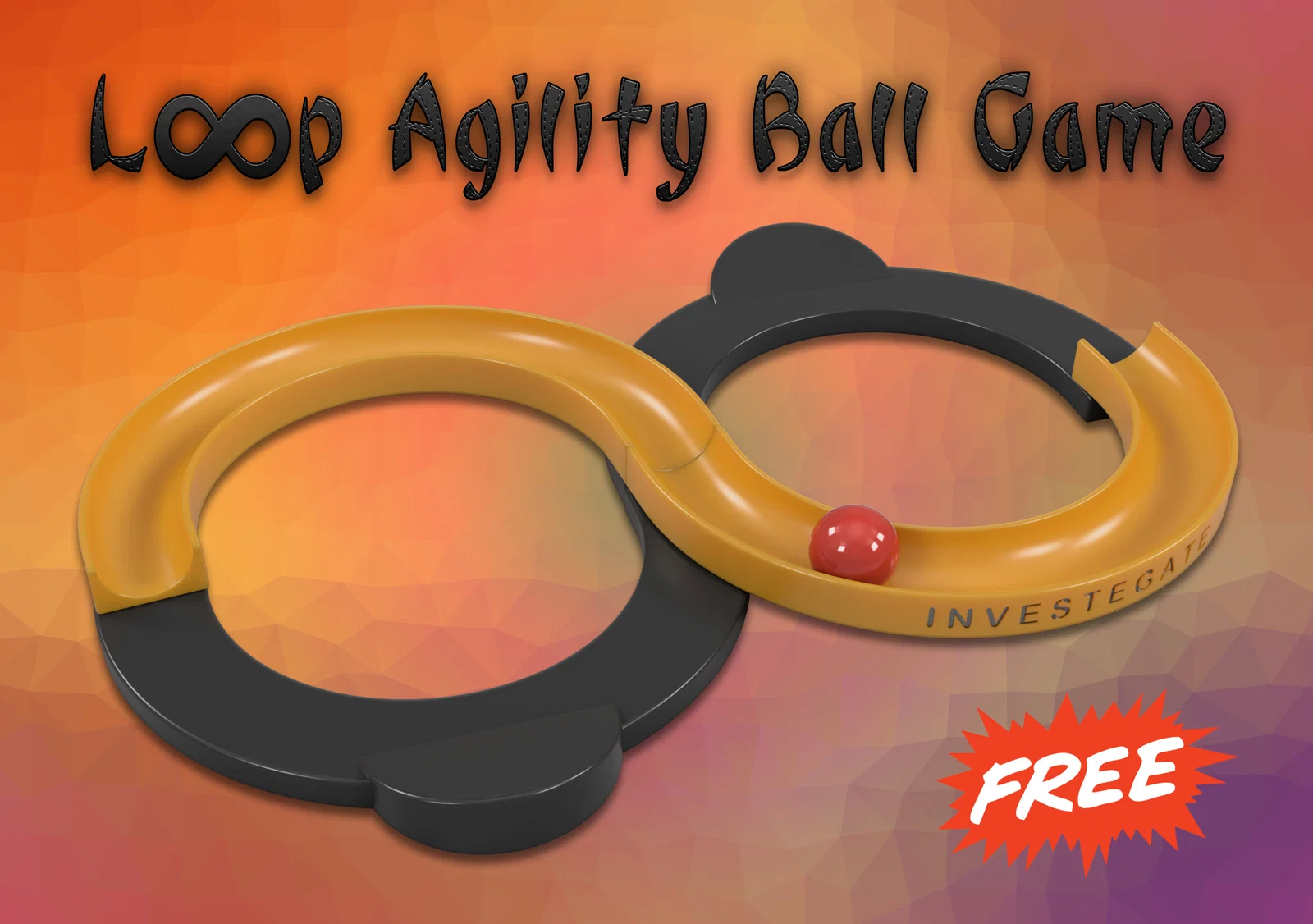

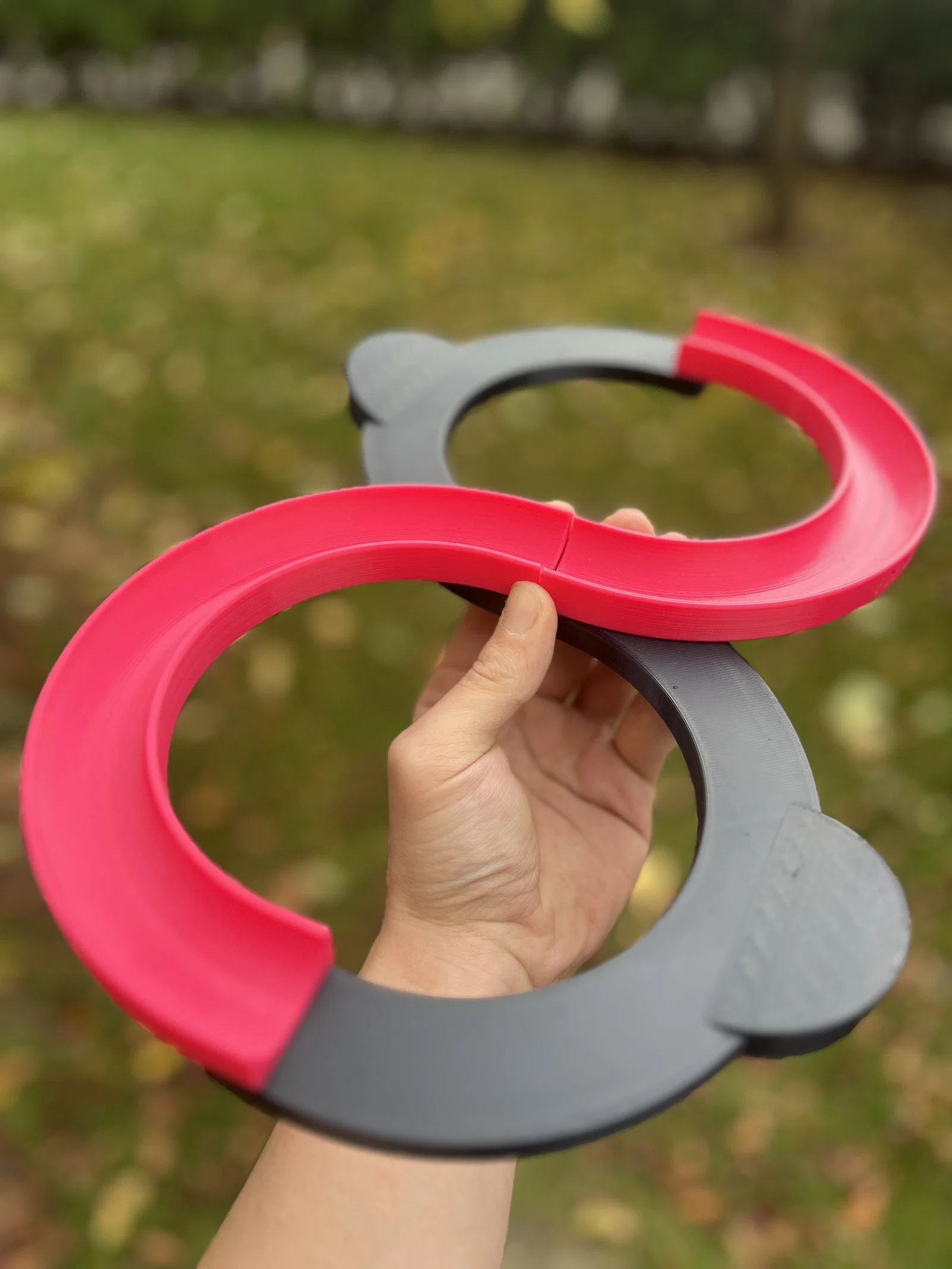

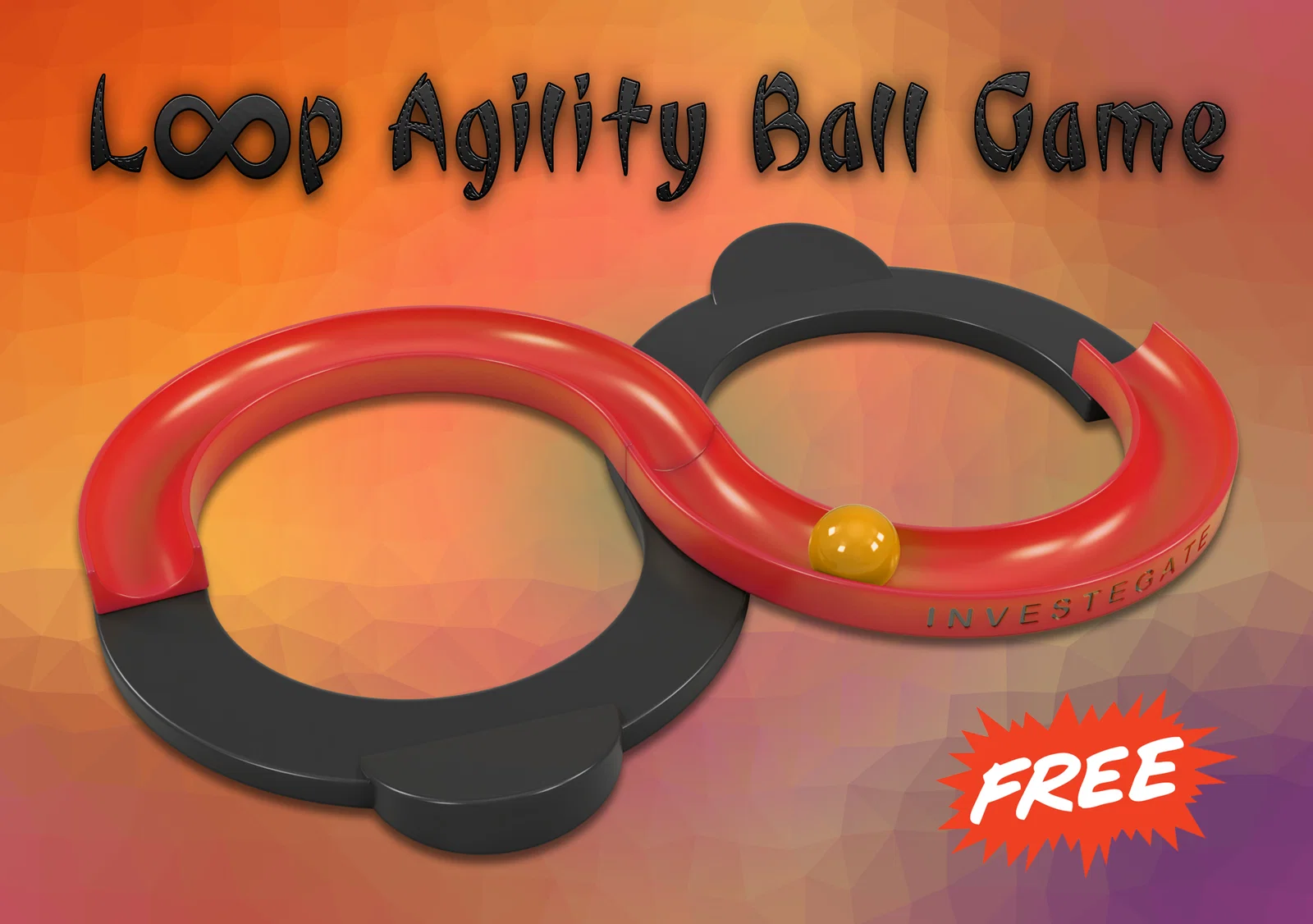

Infinite Loop Agility Ball Game – Trò chơi bi vòng lặp vô tận

Chào anh em Makers,

Mình thấy video của trò này trên Instagram từ hồi đầu và bị ấn tượng liền. Khỏi cần nói nhiều. Tiếc là mình không tìm được model hoàn chỉnh để in lại, nên mình tự thiết kế lại từ đầu luôn.

THẤY HAY THÌ CHO MÌNH 1 LIKE NHA <3

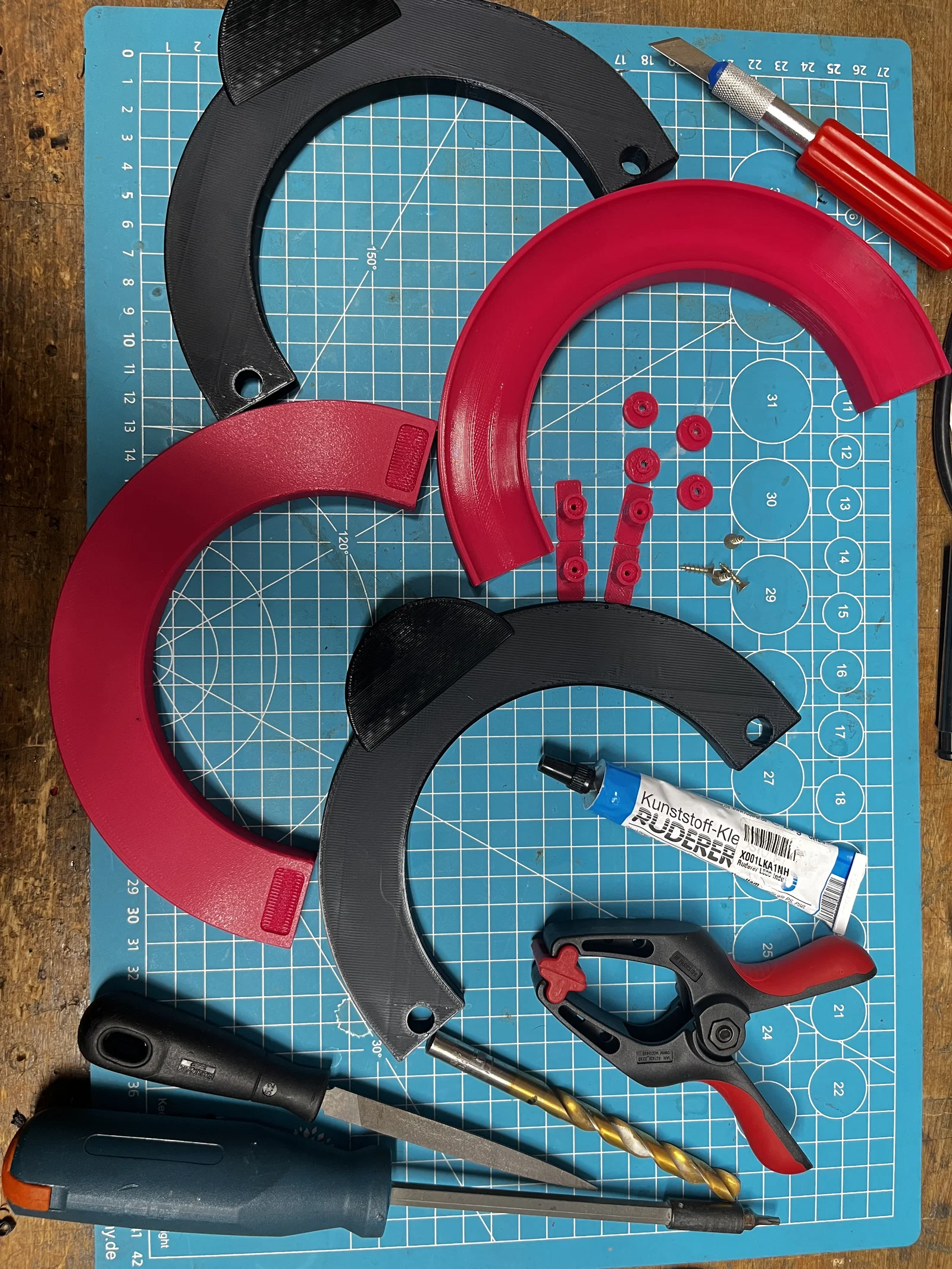

Danh sách vật liệu:

• 4 x vít gỗ 3x12mm
• Bi 25mm (tuỳ chọn)
• Keo dán (Ruderer L530: hợp cho PLA, ABS hoặc ASA,... KHÔNG dùng cho PETG)
• Dũa
• Đục (tuỳ chọn)
• Kẹp giữ (tuỳ chọn)
• Mũi khoan 9mm (hoặc dũa tròn)

Cài đặt in (Print settings):

Bạn cần in:

• 2 x Holder
• 2 x Trail
• 4 x Pin
• 4 x Cap
• 2 x Half Ball 25mm hoặc 1 Sphere từ fullcontrol.xyz
• Nếu các rãnh (notches) trên phần trail bị sâu hơn, bạn có thể in pin-v1 (chân cao hơn). Nếu giờ nó cao quá thì cứ cắt lại theo nhu cầu trong slicer.

Print settings:

• 0.2mm Layer high
• Nozzle 0.4 hoặc 0.6mm
• 2 perimeters
• Chế độ quality/structural
• Infill 20% Rectilinear
• Infill 100% cho Pins và Caps
• Không cần supports
• Thêm Brim cho Pins và Caps (trên satin sheet)

Hướng dẫn:

Cơ cấu (mechanism) là phần quan trọng nhất ở đây.
Nó phải chạy mượt nhưng vẫn chỉ có một chút độ rơ.
Vì vậy nếu lắp không khít hoàn toàn thì có thể chỉnh lại như trong video. Cứ cắt ngắn và dũa tới khi vừa chuẩn :)
Khi dán keo, tốt nhất là lau sạch bề mặt cần dán bằng IPA. Nếu bạn dùng PLA như mình, hãy dùng keo Ruderer L530. Loại này sẽ “hàn” các chi tiết lại với nhau.
Lau phần keo dư bằng khăn và IPA.
Sau đó chỉ cần vặn vít vào. Tất nhiên là vặn vừa tay thôi.
Tuỳ chọn: bạn cũng có thể chấm một ít keo giữa pin và cap. Quan trọng là dùng thật ít, vì keo chảy ra có thể gây vấn đề ;) Dĩ nhiên chỉ làm bước này khi bạn đã hài lòng với cơ cấu hoạt động.

Quả bi:

1. Bạn có thể mua bi nhựa đường kính 25mm.
2. Bạn có thể in bi bằng 2 nửa rồi dán lại. Nên chọn infill cho hợp lý.
3. Bạn có thể in một quả sphere liền khối. Đây là một “print challenge”, nhưng thật ra dễ với tool này: https://fullcontrol.xyz/#/models/67cf20

Xong rồi đó :)

Nếu bạn muốn file Fusion 360 hoặc phần trail không có logo: https://cults3d.com/en/3d-model/game/infinite-loop-agility-ball-game

Tìm project này trên Instructables: https://www.instructables.com/Infinite-Loop-Agility-Ball-Game-1/
