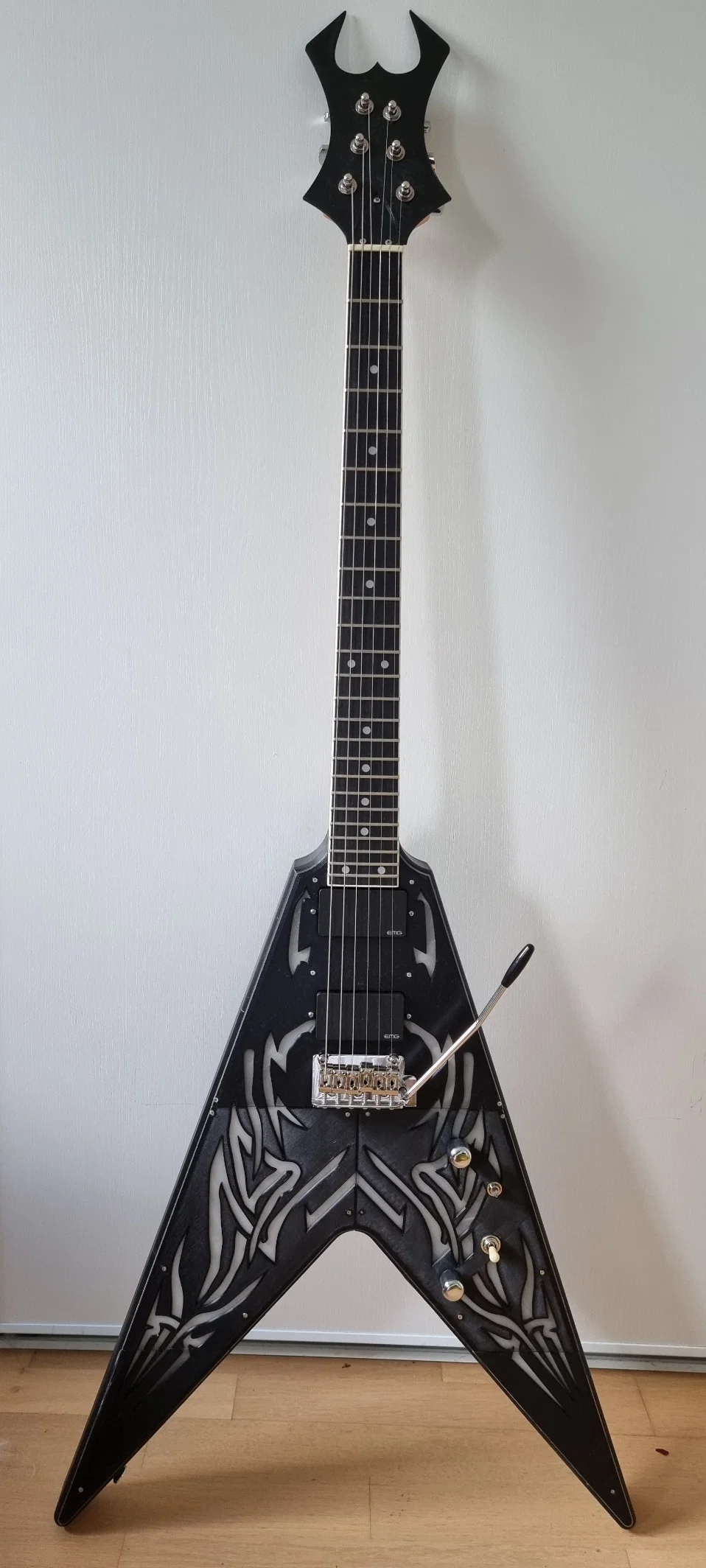

Guitar Flying V (B.C. Rich Signature V 2010) – bản in 3D

Mô tả:

Vậy là mẫu này hiện vẫn đang trong quá trình làm (work in progress) và chắc chắn sẽ còn cập nhật/chỉnh sửa thêm.
Tuy nhiên ở thời điểm hiện tại thì nó đã hoạt động được, in được và dùng được với trạng thái hiện tại.

Bạn xem hình ảnh và video bên dưới để tham khảo.

Rất khuyến nghị là bạn có kinh nghiệm lắp ráp và DIY.. vì mẫu này KHÔNG “cắm là chạy” như PrusaCaster và có thể tốn kém. Mình sẽ KHÔNG khuyên bạn làm đây là dự án/in 3D đầu tiên.
Dung sai của mẫu này RẤT SÁT... nhưng mình tin và yên tâm với con Prusa i3 mk3s+ của mình.


Lúc mình mới được tặng máy in 3D dịp sinh nhật vào tháng 1/2022, mình muốn làm một cây guitar và ai cũng nói là không khả thi. Mình có thấy Plasticaster và Honeycaster trên mạng, nhưng mình quyết định tìm hiểu máy in của mình kỹ hơn trước khi lao vào một dự án to như vậy.

Rồi dĩ nhiên blog PrusaCaster ra mắt vào tháng 2/2023, và thế là mình “rớt hố thỏ” luôn.
Chẳng bao lâu mình đã làm violin cho vợ, và đến ngày 15/4, con trai mình hỏi mình có thể làm cho nó một cây guitar nhân sinh nhật 13 tuổi vào ngày 1/5 không... mà thời gian thì gấp lắm!

Nó bắt đầu chơi guitar sau khi gia đình dẫn đi xem Slayer trong tour chia tay tháng 6/2019… Lúc đó nó mới 9 tuổi thôi, nhưng mê âm nhạc và guitar luôn. Từ đó, mình quyết định thử làm một bản replica cây guitar của Kerry King, và còn gì hợp hơn con B.C. Rich Signature V 2010 đúng năm nó sinh ra.

Vì vậy, dù toàn bộ thiết kế là do mình tự làm trên Fusion 360, nhưng phải ghi công cho KFK, Plasticaster, Honeycaster và PrusaCaster vì đã truyền cảm hứng rất nhiều.

Cây này bạn có thể làm tiết kiệm như PrusaCaster.. hoặc chơi tới bến như mình đã làm (hoặc vẫn đang làm, vì mình cần đồ xịn hơn nhưng phải để dành thêm để mua cái whammy “zin”).

Sau vài ngày gần như không ngủ và nghiên cứu đủ kiểu, mình quyết định dùng thông số (specs) của Gibson ‘83 Flying V, rồi chỉnh lại để giống cây của KFK.

Mình cần một cần đàn 24 phím, và mình chọn Harley Benton CST-24T. Pickup và các món đi kèm trong kit này nên sẽ vừa khít và chạy ngon. Tuy nhiên mình rất muốn ra được chất tiếng KFK trên sân khấu, nên mình chọn bộ pickup zin EMG 81 (Bridge) và 85 (Neck), kèm preamp tích hợp và công tắc gạt 3 chiều (3 way toggle switch).

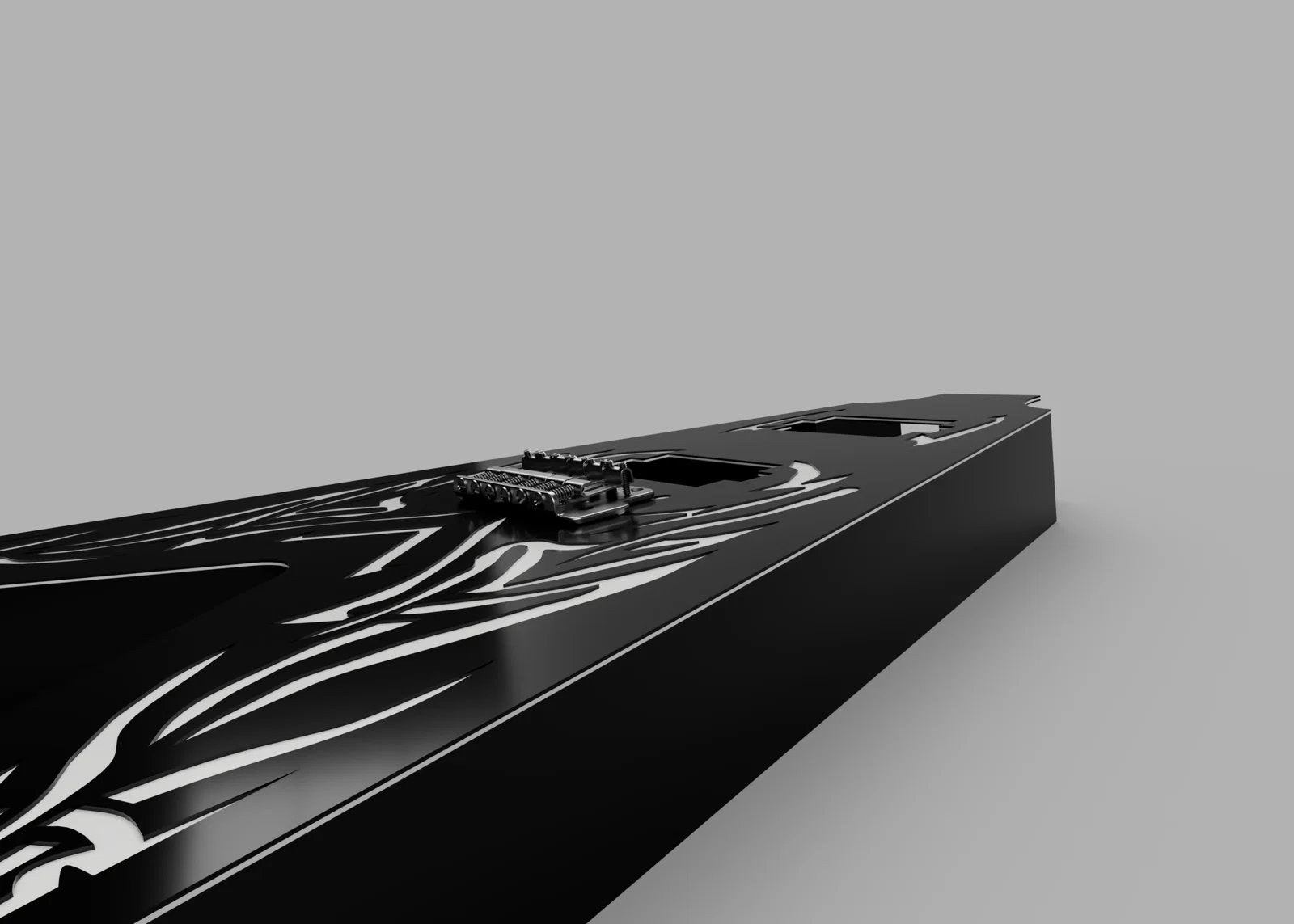

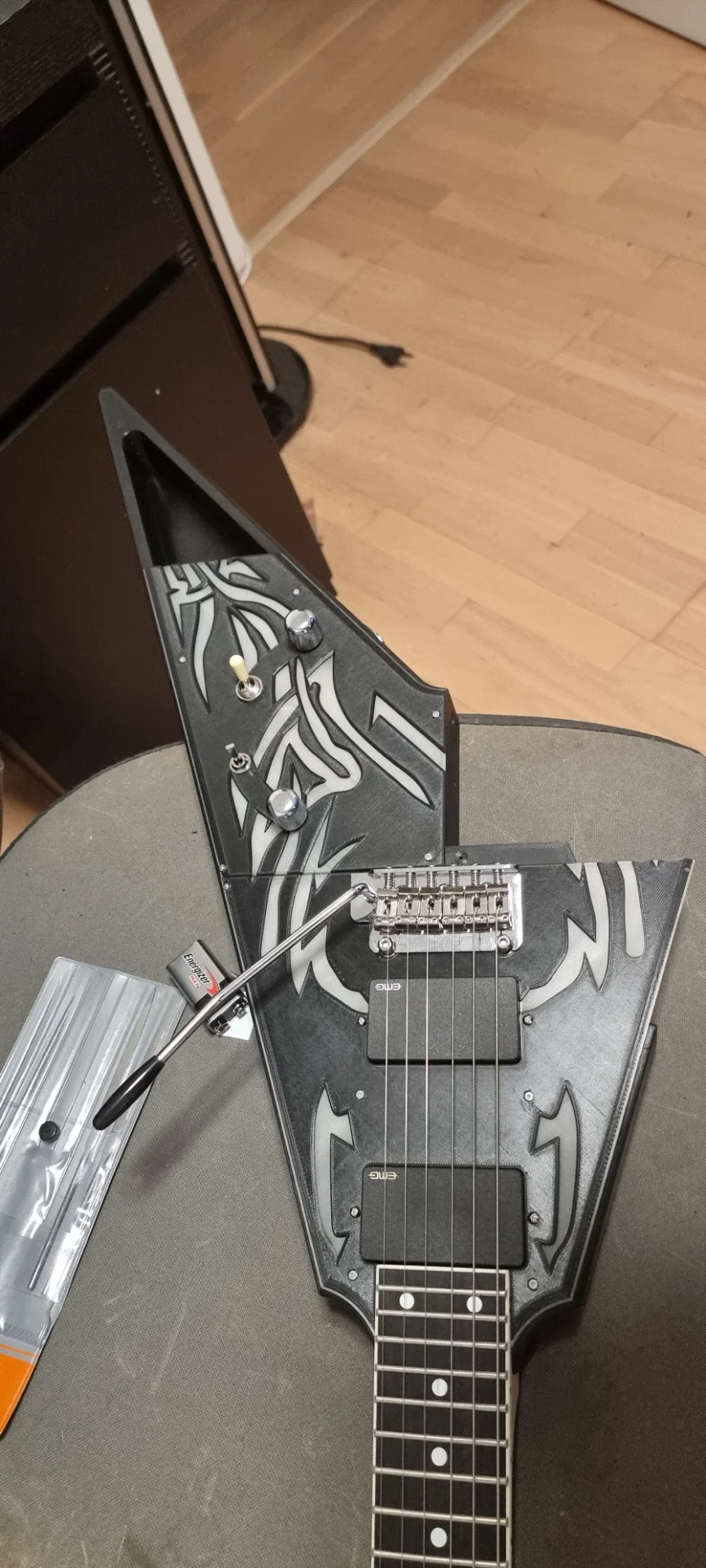

Các món “zin” từ kit CST-24T có thể đều vừa, ít nhất là mình đã thử, nhưng thiết kế cuối và việc lắp ráp của mẫu này được canh khá sát theo kích thước EMG như trong hình Fusion 360 bên dưới.

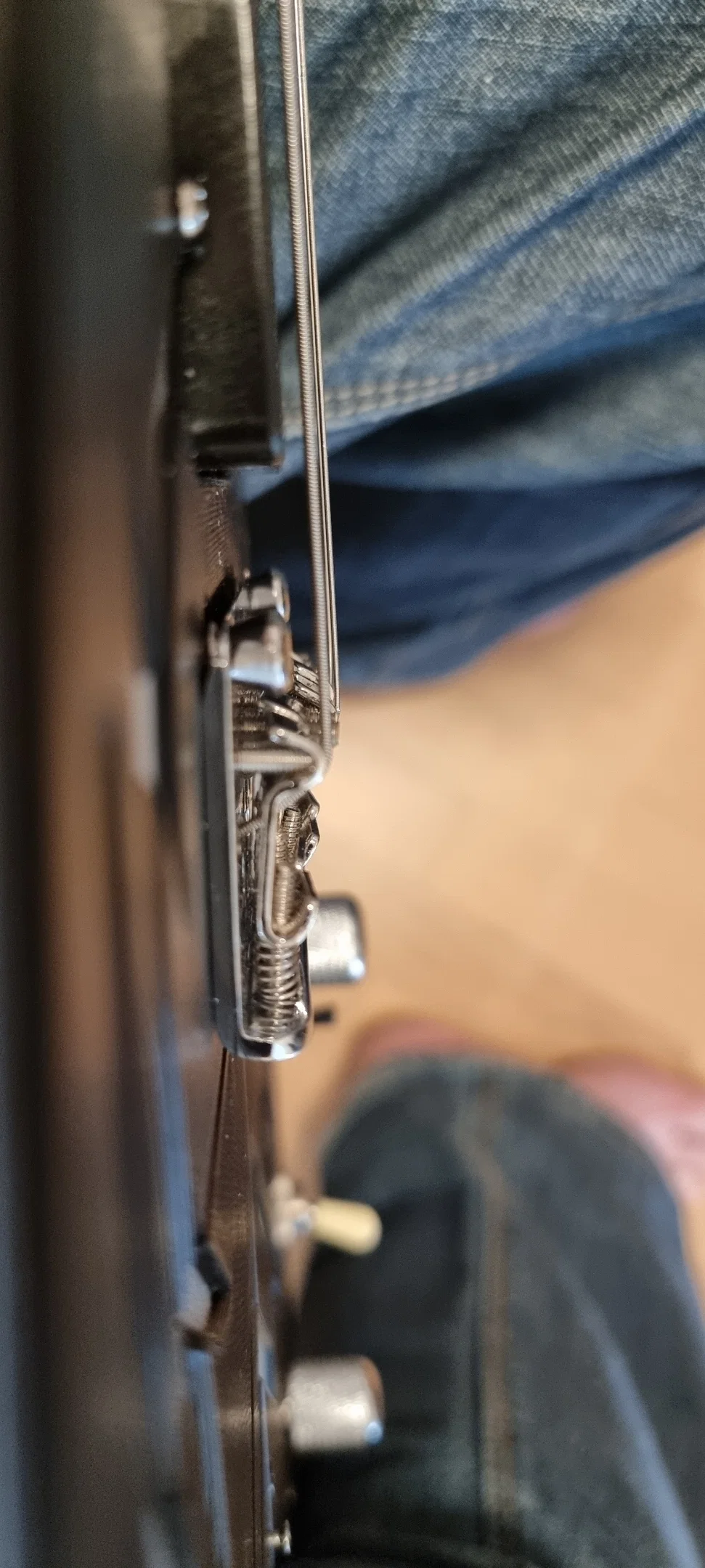

Tremolo (whammy bar) hiện tại mình dùng cái trong kit, nhưng sau này sẽ thay bằng Kahler Hybrid tremolo khi mình đủ tiền.

Cuối cùng.. trước sinh nhật của con trai mình phải đem test, và ờ.. chắc biểu cảm của Jerome trong video bên dưới nói lên tất cả:

Phần cứng (Hardware)

Tối thiểu cần có:

Harley Benton Electric Guitar Kit CST-24T
20 con vít M2 x 8mm đầu chìm (flathead/countersunk) (hoặc khoảng ~14.. nếu bạn dán keo cố định nắp lưng cho phần giữa bên trái. Vị trí này dành cho điều khiển đèn và mạch, đa số người làm sẽ không cần)

Vậy thôi, bạn có thể dán keo các phần còn lại giống cách làm Prusacaster, và làm theo hướng dẫn lắp trong kit cho phần còn lại.

Rất khuyến nghị:
Harley Benton Electric Guitar Kit CST-24T (cần đàn guitar 24 phím)
EMG Kerry King Black set
20 con insert ren nhiệt M3 x 5,7mm (threaded inserts)
2 con bu-lông M3 x 40 mm đầu chìm (flathead/countersunk)
18 con bu-lông M3 x 15mm đầu chìm (flathead/countersunk)
40 con vít M2 x 8mm đầu chìm (flathead/countersunk)

Tuỳ chọn:
Nếu bạn không mua được bộ EMG Kerry King Black set mà vẫn muốn dùng các món đó, thì bạn sẽ cần các món sau:
Note: Mua lẻ sẽ mắc hơn và đều có trên https://www.emgpickups.com/ hoặc https://thomann.de/

1. EMG 81 Black
2. EMG 85 BK
3. EMG PA2
4. EMG 3 Pos Toggle Switch IV


In ấn (Printing):
Tương tự như PrusaCaster. Phần core BẮT BUỘC phải in bằng PLA.
Các phần còn lại thì không quan trọng. (Mình dùng PLA cho tất cả)

1. Core: Layer Height 2mm. 7 perimeters, 6 top Solid Layers. infill 25%, pattern cubic/grid (chỉnh góc để khớp hướng dây đàn), không brim/skirt. Organic supports chỉ cho khu vực tremolo/vibrato
2. Body R: Layer Height 3mm, setting mặc định. Organic supports chỉ ở phần battery pack.
   1. Dù sao thì kit CST-24T cũng không cần pin.
3. Tất cả phần body còn lại: 3mm, setting mặc định.
   1. In trên mặt phẳng (xem file 3mf mẫu để biết chi tiết)
4. Scratch Plate Mid R: 2mm (chỉ in cái bạn cần):
   1. Nếu chỉ dùng HB CST-24T, thì in tấm plate có tên (with CST-24T holes)
   2. Nếu dùng EMG pickups với PA2 boast, in tấm plate có tên (with PA2 hole)
5. Scratch Plate (phần còn lại): Layer Height 2mm, setting mặc định.

Hoàn thiện (Finishing):

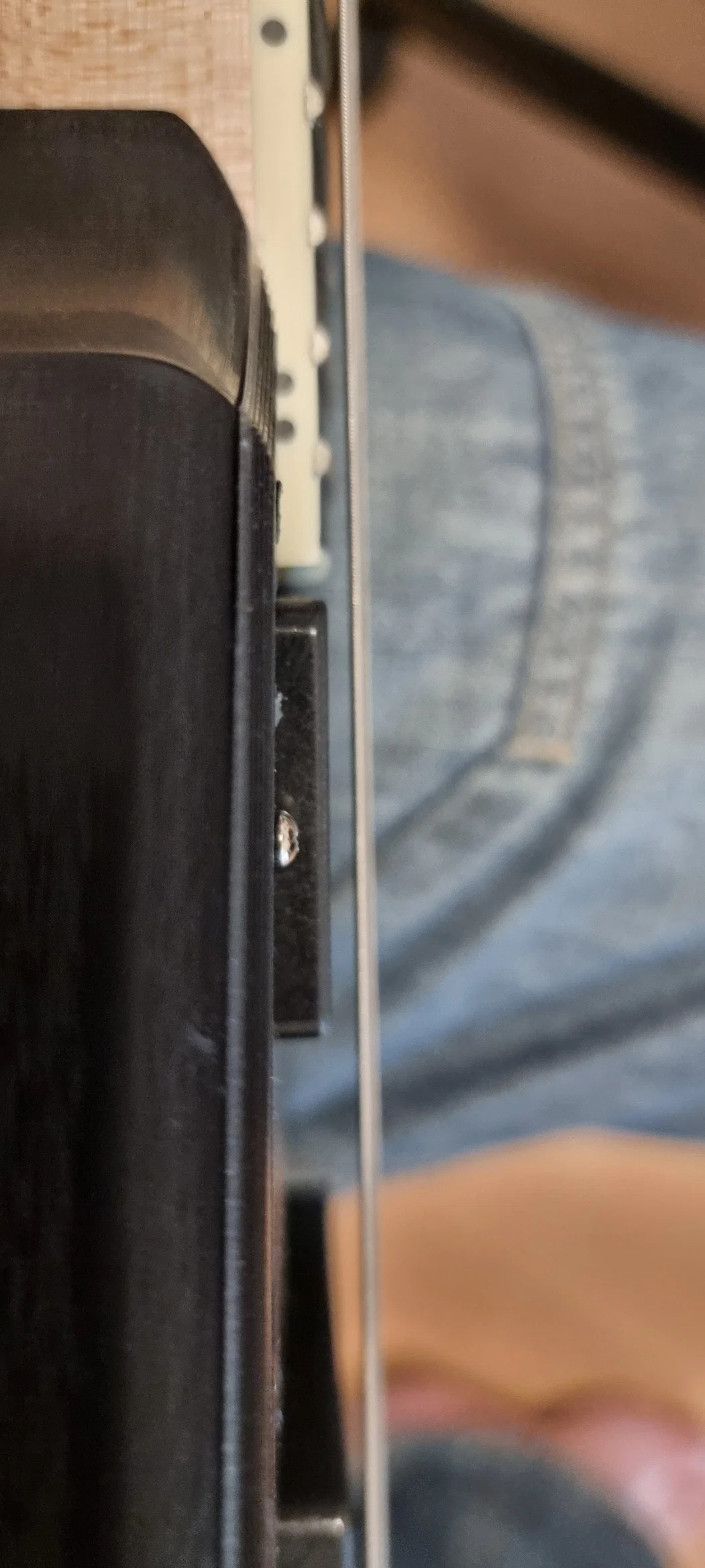

Dù có thể không cần, nhưng mình luôn giũa bớt các cạnh sắc và chà nhám các phần lộ ra để nhìn đẹp hơn.

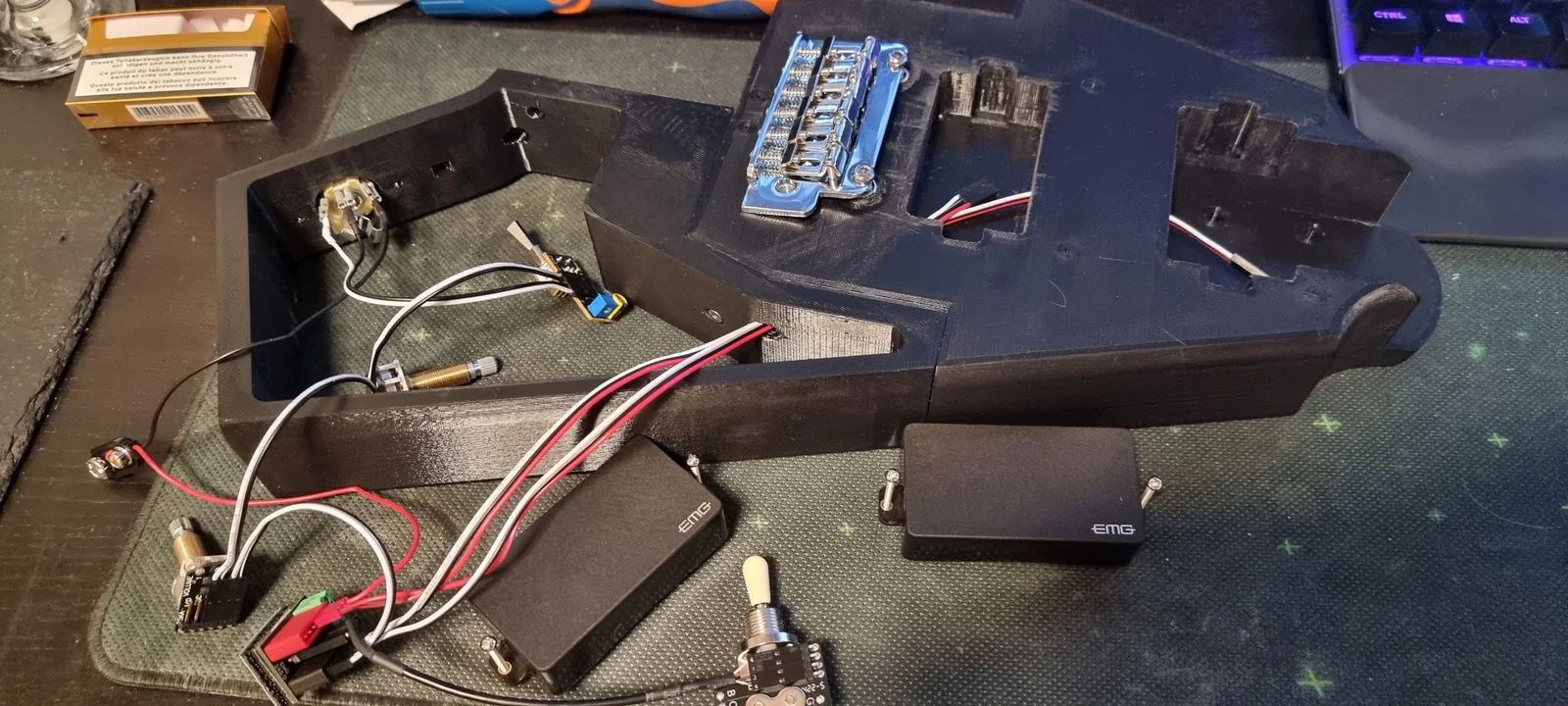

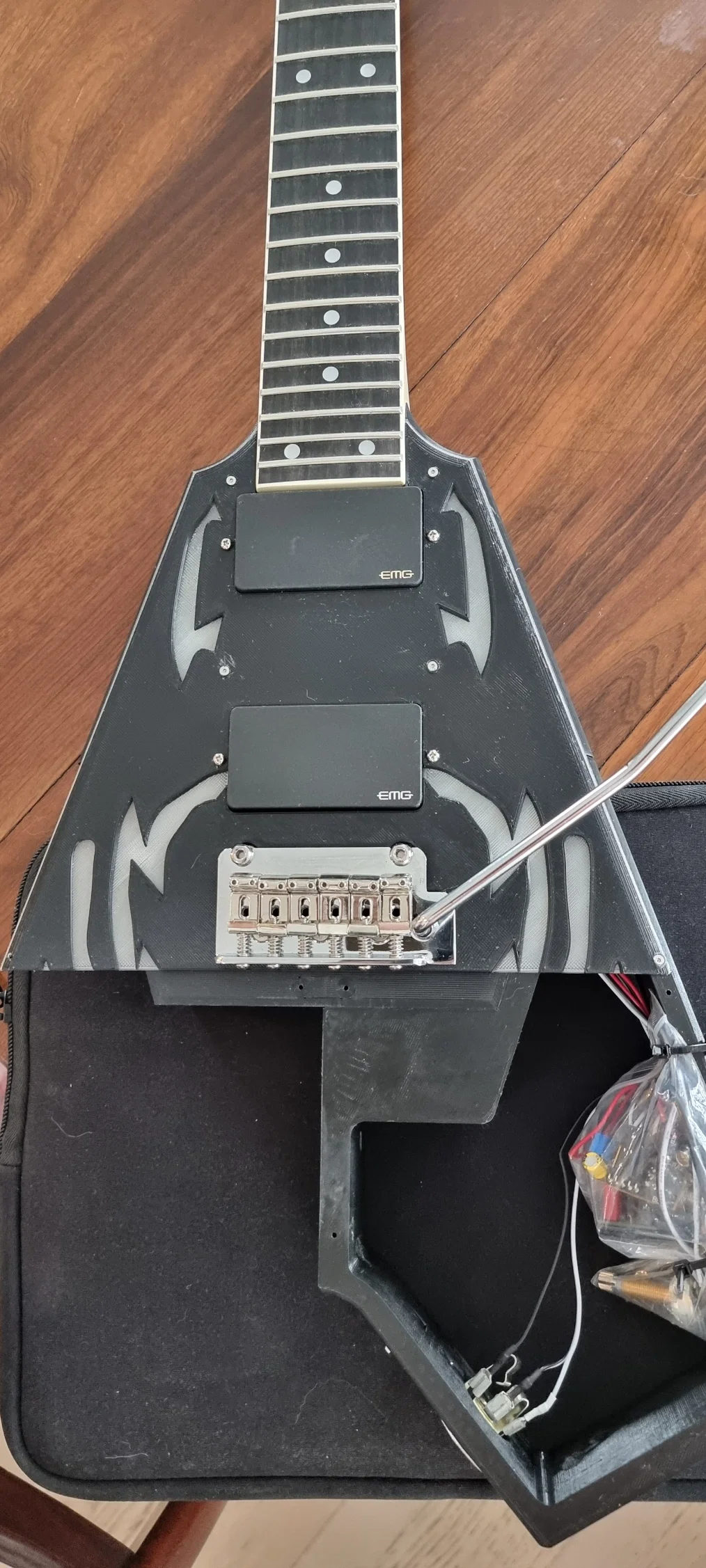

Lắp ráp (Assembly):
Nếu bạn từng in Prusacaster rồi thì sẽ khá dễ hiểu.
Có sẵn các lỗ cho insert ren nhiệt và mọi thứ có thể bắt bu-lông vào nhau.
Với scratch plates và các nắp che, dùng vít 2mm.

Đèn (Lighting):
Phần này vẫn đang làm.. mình đang làm một jack dual outlet và LED sẽ đặt ở phần bên trong cây guitar, chạy bằng pin 9V bổ sung và Arduino để tạo hiệu ứng đèn khi chơi đàn.

UPDATE:
Hiệu ứng đèn gần xong rồi. Mình chỉ cần thêm vài linh kiện đang trên đường về để hoàn thiện bản build:

UPDATE:
Đã hoàn thành bộ đèn Arduino cho mẫu này: sơ đồ đi dây (wiring diagram) ở đây https://forum.arduino.cc/t/yet-another-sound-from-a-guitar-output-to-power-leds-question/1128105/32

Các phần đã dùng (cần có kinh nghiệm hàn.. lúc mình bắt đầu thì mình cũng chưa biết gì):

1. 1 x Arduino Nano (V3)
2. 1 x chip MSGEQ7 (Seven Band Graphic Equalizer)
3. 1 x dải LED WS2812B RGB dài 1m, 144 Pixels (cắt làm 4)
4. 1 x đầu nối pin 9v
5. 2 x micro switches
6. 2 x điện trở 100 kΩ (hoặc 1 x điện trở 200  100 kΩ)
7. 1 x điện trở 22 kΩ
8. 3 x tụ 0.1 µF
9. 1 x tụ 33 PF
10. 1 x PCB board và connectors (ví dụ)

Arduino code sẽ cập nhật sau.
