Hộp Pop-up Đựng Gift Card (Pop-up Gift Card Box)

Tác giả 3DPrinty

Lượt tải
2.644
Lượt thích
508
Lượt coi
13.832

File 13 3 MB

  • Box_Plain_1777767819.stlSTL · 250,3 KB
  • Box_with_Diamond_Texture_1777767820.stlSTL · 305,6 KB
  • Box_Plain_Bottom_1777767821.stlSTL · 169,2 KB
  • Box_Plain_Top_1777767821.stlSTL · 143,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

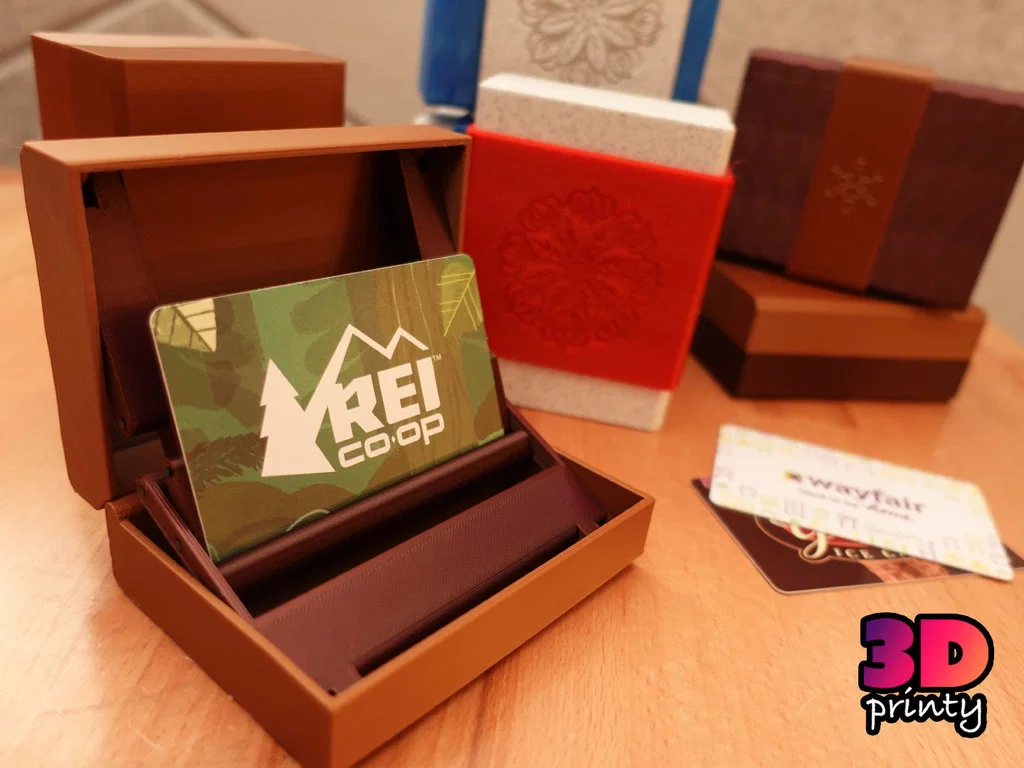

Hộp pop-up này giúp việc tặng gift card “xịn sò” hơn nhờ hiệu ứng chuyển động vui mắt!

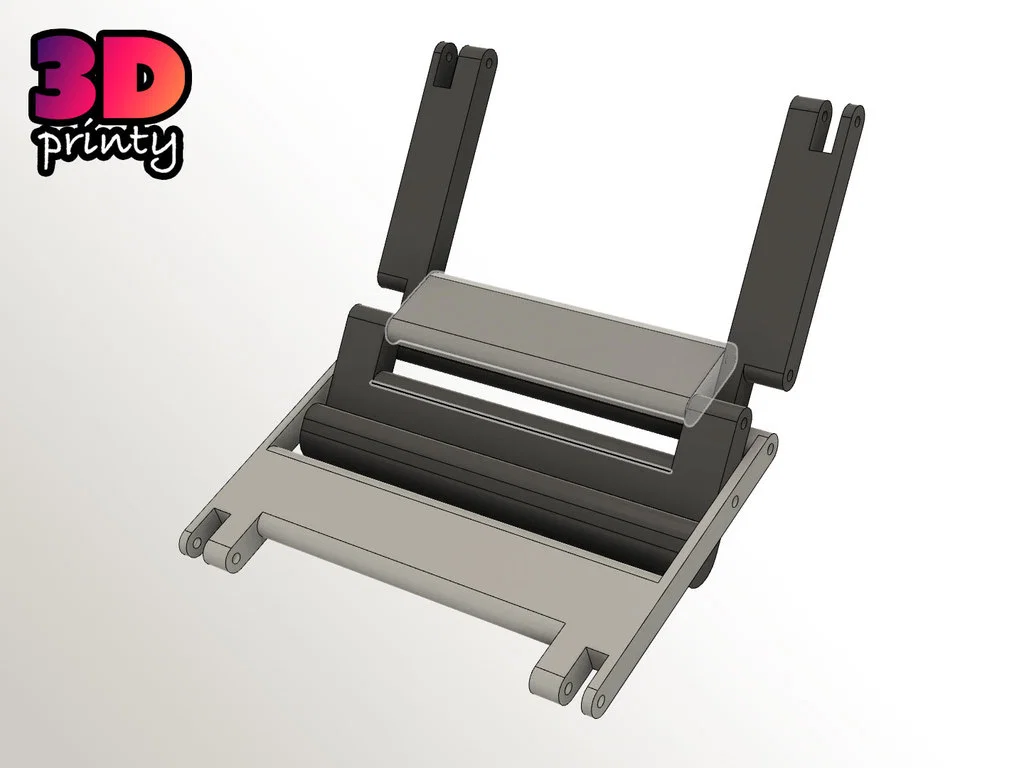

Thiết kế sử dụng cơ cấu kéo (scissor mechanism) để xoay và nâng gift card lên giữa hộp khi mở.

Mẫu có sẵn 2 kiểu hộp và 4 kiểu band, ngoài ra bạn có thể dễ dàng tùy biến bằng chữ dập nổi (embossed text) hoặc họa tiết riêng để món quà thêm đặc biệt!

https://youtu.be/42D3uyLa6v4

Printing

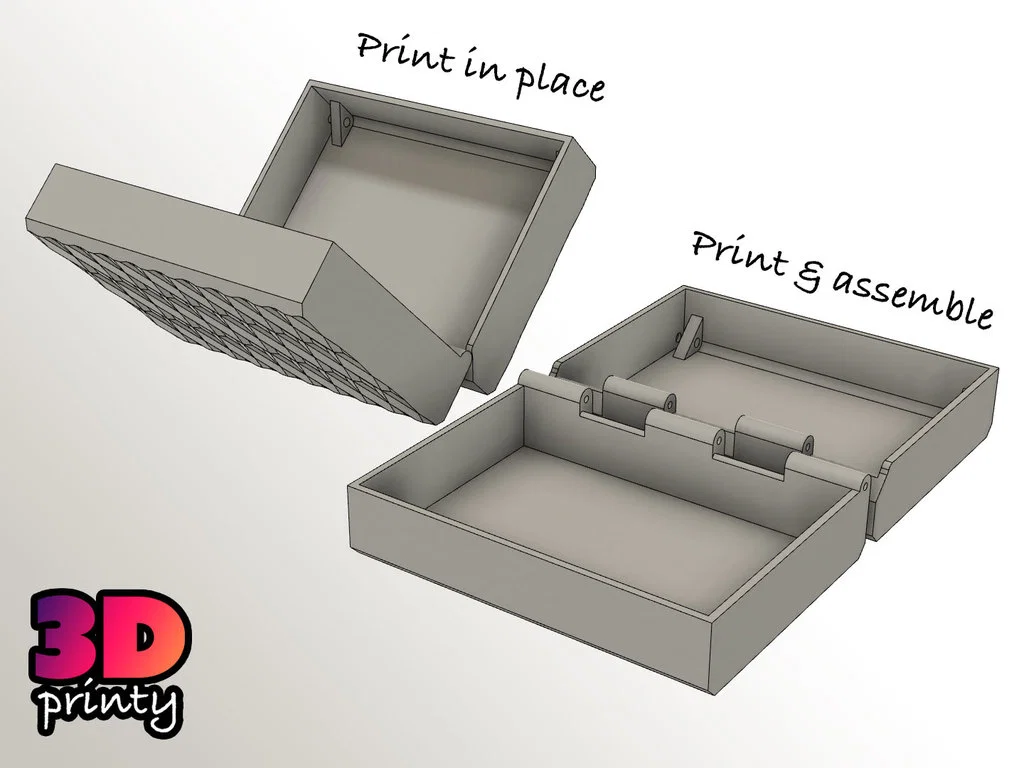

Phần hộp có thể in thành hai phần (Box_Plain_Top.stl & Box_Plain_Bottom.stl) hoặc in liền một khối với bản lề print-in-place (Box_Plain.stl) .

Bản lề print-in-place có độ hở (clearance) 0.25mm quanh trục (axel), tạo thành hai nhịp bridge dài 20mm. Chi tiết này có thể khá khó in và không nên in với nozzle lớn hơn 0.4mm.

Bản lề print-in-place được in với phía bản lề úp xuống để hộp mở ở góc 90 độ.

Latch Holder.stl là file duy nhất cần supports. Hiện đã có bản mới Latch_Holder_V2_No_Supports_Needed.stl không cần supports.

Assembly

Bốn latch giữ thẻ được lắp bằng filament 1.75mm. Lỗ dành cho đoạn filament này rộng 2.2mm nên có thể sẽ khá khít.

Nếu lỗ quá khít, dùng mũi khoan 2mm để nới ra nhẹ.
Nếu lỗ quá lỏng, bạn có thể dùng nhiệt để làm chảy và “khóa” filament trong lỗ, hoặc dùng keo để tránh filament bị tuột ra.

Nhớ để ý kỹ vị trí và hướng lắp của các chi tiết như trong video. Nếu Latch_Top.stl bị lắp ngược, cơ cấu sẽ không thể đóng kín hoàn toàn.

Customization

Chọn thiết kế hộp

  • Box_Plain.stl
  • Box_with_Diamond_Texture.stl
  • hoặc tự thiết kế theo ý bạn!

Chọn band

  • Band_Thin.stl
  • Band_Wide.stl
  • Band_Snowflake.stl
  • Band_Flower.stl

Mình có thể bán bản in của mẫu này không?

Có! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.

Giấy phép này cho phép bạn bán các bản sao, nhưng bạn phải ghi công (attribution) đúng quy định như mô tả trong chính giấy phép.

Lưu ý: những dự án khác được liên kết tại đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.

Bấm vào đây để xem ví dụ ghi công

Attribution

Họa tiết hoa trên Band_Flower.stl được phát triển dựa trên Laser Cut Floral Mandala Wall Art SVG File của sirduke.
