PrusaCaster Bridge 4 Lỗ (Wilkenson / Gotoh) – Neck Pocket Chuẩn Hơn

Rất khuyến nghị bộ EMG T set mà bản remix của YOYOMAKER xây dựng dựa trên đó, bao gồm cả miếng control cavity đã chỉnh sửa. Theo ý mình (IMHO) đây là một trong những bộ T kit ngon nhất hiện nay và lắp kiểu “drop-in” thay cho pickup của Bexgears luôn. Giá cũng mềm ($199) so với mấy bộ active Telecaster kit khác, mà active pickups lại hợp với build này. Tiếng vẫn ra chất Telecaster nhưng hiện đại và không bị noise. Twang với pop đầy đủ, đúng kiểu mấy thứ bạn muốn nghe ở một cây Tele.

Edit: 10/26/2023

Sau khi chơi thử phiên bản hiện tại dựa trên cần (neck) Bexgears, mình nhận ra có vài điểm quan trọng bị lệch chuẩn so với Fender standard cho bolt-on Telecaster neck. Đây là những gì mình thấy và là lý do mình tạo một core piece mới để bạn thử:

1. Cần Bexgears không được khoan đúng chuẩn Fender về khoảng cách lỗ bắt cần (mounting hole spacing) (kể cả có tính luôn việc lỗ trên cây Bexgears của mình khoan kiểu “ước lượng”). Nó hơi hẹp theo chiều dọc (length-wise), đủ để một cây Fender neck sẽ không lắp được nếu không trám lỗ rồi khoan lại.
2. Model Prusacaster gốc cũng như các bản remix, có vẻ đều đo neck pocket sai so với Fender standard. Bề ngang thì đúng, nhưng độ sâu theo chiều dài (depth/length của pocket) lại dài hơn 1/8 inch. Nghĩa là neck sẽ không chạm tới cuối pocket, và vì vậy chủ yếu chỉ được giữ bằng ốc, chứ không có lực “tựa” từ thân đàn khi lên dây đúng pitch. Không phải thảm họa, nhưng về kết cấu thì tốt hơn nếu có thêm bề mặt tiếp xúc (đó là lý do mấy thợ làm bolt-on neck xịn sẽ canh neck pocket cực chuẩn để khớp khít, không bị rơ ở mối nối). Theo IMHO, thà phải chà nhám phần neck heel để vừa còn hơn phải shim.

Mình không chắc có phải do mấy bộ kit rẻ của Thomman và Bexgears không biết dùng routing template/CNC đúng spec hay sao (Fender specs vốn ghi rất rõ, 3" dài là khó mà đo sai), nhưng mình nghĩ mình sẽ sửa vấn đề này và để một file core mới ở đây, đồng thời đã gồm luôn lỗ bắt đúng cho bridge 4-hole Wilkenson / Gotoh nếu ai cần. Về cơ bản, mình thêm 1/8 inch vật liệu ở đáy neck pocket.

Mình chưa test file core này vì không có sẵn một cây Fender-spec neck dự phòng. Nếu bạn muốn thử, hãy vào STL rồi tinker để chỉ in phần neck pocket thôi, tiết kiệm filament phòng trường hợp mình đo sai.

Sao lại theo Fender spec? Vì gần như mọi hãng làm aftermarket neck chất lượng đều theo chuẩn đó để lắp ráp “bolt” vô là chạy, khỏi phải chế thêm. Fender, Warmoth, Musikraft, USACG, v.v. đều nên theo spec này nếu bạn mua neck có sẵn lỗ guide đã khoan ở neck heel.

Original Description

Ok, mình sẽ cố gắng chi tiết nhất có thể vì mình thấy có khá nhiều điểm có thể “đứng hình” khi ráp cái này. Mình chơi guitar khoảng 20 năm rồi nên cũng nắm khá rõ những điều kiện cần để cây đàn hoạt động đúng.

Đây lại là một bản remix của remix của remix của… nói chung bạn hiểu mà :) Ban đầu mình xem bản Japancustom của YOYOMAKER_east vì đó là model duy nhất mình thấy có bridge 4 lỗ kèm string-thru holes. Mình thích bridge Gotoh / Wilkenson vì thường hoàn thiện tốt hơn mấy cái bridge kẽm rẻ tiền trong các bộ kit trôi nổi, và nó hay đi kèm compensated brass barrel saddles giúp intonation dễ chuẩn hơn nhiều.

Tuy nhiên, cái khó của model này là có vẻ YOYOMAKER_east tự làm neck của ảnh, mà neck heel đó không phải chuẩn Telecaster. Thành ra neck pocket của ảnh bị hẹp hơn khoảng 1 mm so với các Telecaster neck aftermarket (bao gồm cả neck Bexgears đang rất rẻ trên Amazon).

Thế là mình nhảy vô Tinkercad, “chặt” cái neck pocket của ảnh ra rồi “ghép” neck pocket của model Bexgears vào—cái này mình đã test và đúng size (thật ra có thể hơi rộng chút, nhưng không sao vì quan trọng nhất là bắt ốc và canh đúng center). Version 1 của model đó mình để kèm ở đây. Cũng vui vì học được cách canh cho hai phần riêng lẻ align đúng.

Khi in ra thì mọi thứ có vẻ khớp và mình vẫn canh intonate được, dù cây neck Bexgears của mình khá tệ vì có người khoan lệch một lỗ bắt cần khoảng ½ - 1 mm, làm neck hơi lệch trong pocket. Các lỗ bridge trên model cũng có vẻ hơi lệch so với center mà mình không sửa được—khi đặt bridge vào bạn sẽ thấy vách pocket pickup bridge bên trái bị lấn xuống dưới phần mount bên trái của bridge. Cuối cùng mình phải giữ bridge hơi chếch sang phải khi bắt ốc. Nếu sau này mình tìm được cách, có thể mình sẽ thử “nudge” mấy lỗ ốc đó sang phải chút xíu.

Một lưu ý vui: để nguội hẳn rồi hãy siết ốc tùy theo loại PLA bạn dùng. Mình háo hức quá vì nguyên cuối tuần test phần, nên lúc vặn ốc khi vừa in xong là kéo tuột nhựa ra vì còn mềm. Trong đầu mình (lúc 1 giờ sáng) cũng có tiếng nhắc là kiểu gì cũng gặp chuyện vì nôn nóng—và đúng thiệt.

Mình cũng dùng insert M5 cho các điểm bắt thân, nhưng vì link insert của YOYOMAKER_east là của một công ty Nhật leadtime lâu, nên mình mua Ruthex M5 brass inserts trên Amazon và dùng ổn với các lỗ ảnh thêm—chỉ là quanh insert hơi dư tí khoảng trống. Bạn cẩn thận với mỏ hàn và đừng ấn quá sâu là ok. Mình thấy hữu ích là sau khi ép insert xong, vặn ngay một con bolt M5 vào để tránh nhựa dư chảy tràn vào trong làm khó vặn bolt sau này. Lưu ý lỗ bắt góc trên-trái của main body nhỏ hơn vì mình lấy từ bộ Bexgears sau khi ghép neck pocket. Vẫn dùng cùng Ruthex insert được, chỉ cần khoan nới ra chút hoặc “chọc” mỏ hàn vô cho chảy rộng ra, rồi chà nhám phần dư (dù sao cũng không phải chỗ ai thấy).

Mình in trên Bambu P1S bằng Silk PLA rẻ cho phần core. Mình hết loại PLA tốt hơn tới trễ trong ngày.

• Nếu bạn có bàn in 258x258x258 hoặc lớn hơn như P1S, P1P, X1C, v.v. bạn có thể in nằm phẳng (leveled flat) thay vì dựng trên mặt hông phải như bài blog Prusacaster, nghĩa là không cần support (mình không khoái support nằm dưới phần quan trọng nhất: neck pocket). Bạn phải tắt skirt vì sẽ không vừa—bản in này sát mép luôn. Dĩ nhiên in kiểu này thì nhớ canh bed cho phẳng kỹ (một lý do mình mê P1S là khoản này tới giờ chưa làm mình thất vọng).
• String ferrules in nằm phẳng sẽ ra đúng hình nhưng hơi sần, chỉ cần gọt lại bằng dao là được, còn lại mọi thứ ok mà không cần support.
• Mình dùng 8 walls và 30% infill. Part ra rất cứng và khá “beefy”. Tốn ít hơn ⅔ cuộn 1kg, tầm 600–650g.
• Trên P1S chế độ Sport (124% speed) mình in khoảng 12–14 tiếng với setting tốc độ PLA mặc định. 124% không thấy ảnh hưởng xấu tới chất lượng.

Mình cũng để kèm các part khác cho tiện, và một bản remix của miếng thân dưới-trái (bottom left body part) mình thêm arm contour. Mình còn kèm một part “fitment test” để kiểm tra mọi thứ có thẳng hàng không mà khỏi phải in cả khối. Bạn in cái đó để xem neck và bridge có align đúng không.

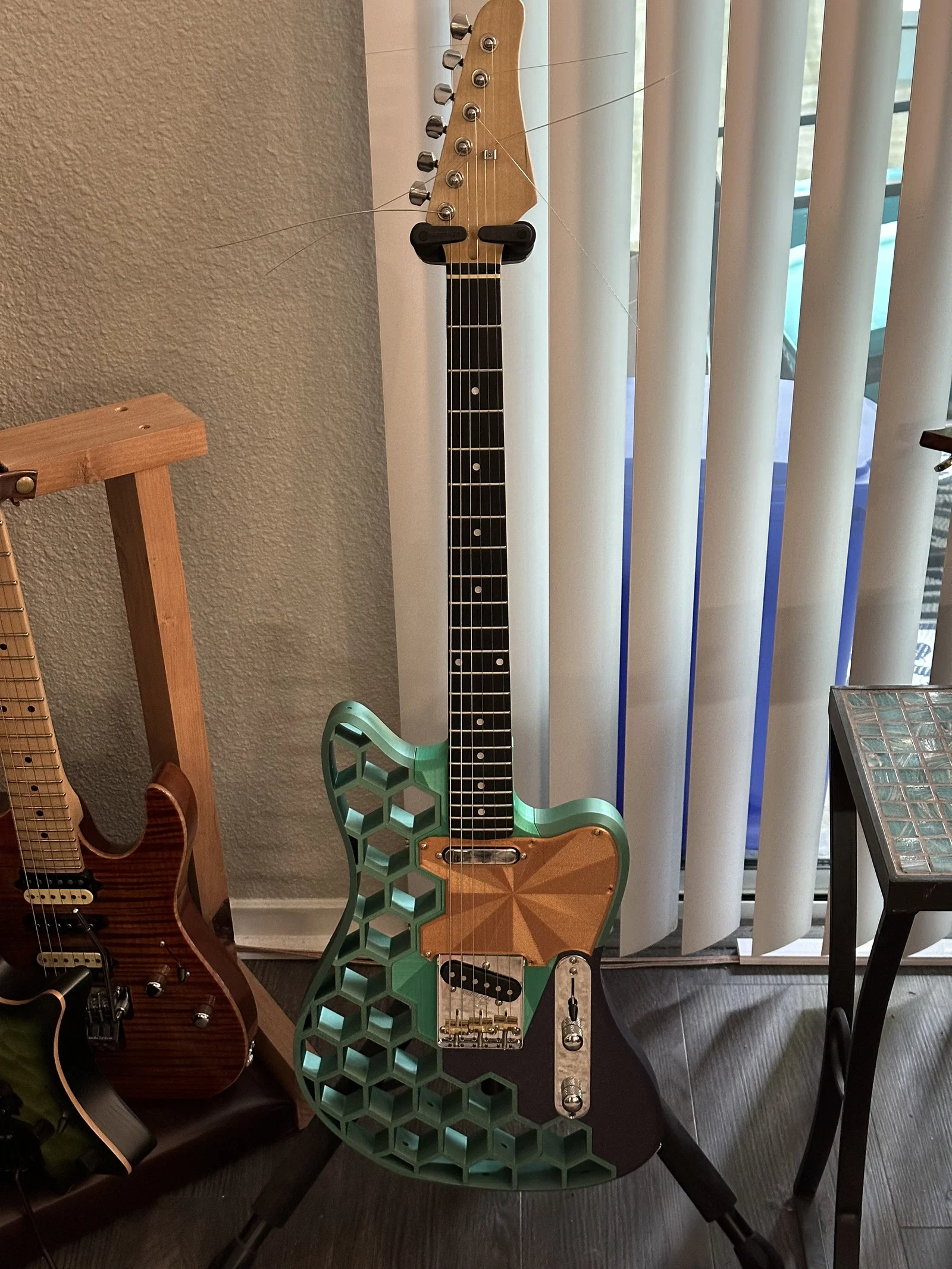

Đừng để ý ảnh của mình hơi tơi tả, đây là build test chứ chưa phải bản cuối, nhưng mọi thứ vẫn chạy ngon (kể cả chỉ bắt có hai con ốc ở bridge plate).

Tổng thể sau nhiều giờ chỉnh intonation và fitment, cây đàn chơi ổn dù neck bị lệch do bộ kit Bexgears $89 (nói thiệt, coi chừng mấy bộ đó vì người khoan lỗ có vẻ không hiểu câu “đo hai lần, cắt một lần”). Dĩ nhiên không thể so với PRS và Suhr của mình, nhưng giá cũng chỉ là một phần nhỏ, lại do tay mơ như mình ráp :)

Với ai muốn dùng kit Bexgears, đây là nhận xét của mình:

• Cần thật ra cũng ổn. Nut không cắt chuẩn (đặc biệt dây high-e bị tiếng kiểu sitar mình phải xử), nhưng vẫn dùng được. Fretwork không có lỗi lộ liễu. Truss rod hoạt động. Điểm có thể “toang” nhất là lỗ/bu-lông bắt cần: người của Bexgears khoan xuyên qua khi body đã khớp sẵn, mà khoan không kỹ, không có guide/jig đàng hoàng. Nghĩa là neck có thể vừa body của kit Bexgears, nhưng KHÔNG chắc sẽ vừa part in của mình, vì part in có lỗ vuông thẳng còn lỗ trên neck Bexgears thì không. Nên nếu mua kit này, nhớ đo lỗ và kiểm tra xem có vuông không.
• Nói chung kit Bexgears khoan lỗ cần không theo chuẩn Fender cho Telecaster. Vậy nên neck của họ có thể vừa với lỗ trên model này (miễn họ khoan đúng), nhưng sẽ KHÔNG vừa các neck khác nếu không trám lỗ rồi khoan lại (hoặc mua heel trơn rồi tự khoan).
• Neck Bexgears gần như chắc chắn bạn phải giũa lại nut slots. Giá $89 thì không thể mong họ làm công đoạn đó chuẩn cho bạn, mà đây là việc bắt buộc nếu muốn các nốt bấm thấp intonate đúng.
• Không có pilot holes cho string trees trên headstock, trong khi với bộ tuner này là bắt buộc. Nếu bạn dùng staggered tuners thay vì bộ kèm theo thì không sao.
• Tuners chạy ổn. Cảm giác hơi lỏng tay khi xoay nhưng vẫn giữ tune được.
• Bộ wiring harness bất ngờ là khá tốt và quick connects tiện để test cho chạy nhanh. Mình cũng không ngại hàn và điện tử nên có thể sẽ nâng cấp sau.
• Output jack không khớp hẳn với lỗ ốc, nhưng bắt đại 2 con vẫn giữ chắc. Hoặc tự in jack plate.
• Bridge pickup bất ngờ là ngon so với kit $89. Tiếng như Telecaster thập niên 50. Rất twangy.
• Neck pickup thì KHÔNG ngon. Nghe như bị underwound, lại còn bị cái metal cover làm tệ thêm. Ít treble và output. Có thể chỉnh amp cho tạm ổn, nhưng còn xa mới tới kiểu “hollow metallic plunk” của một Telecaster neck pickup xịn (mình có thể hơi thiên vị vì so với Lollar trên cây Nash tele của mình).
• Bất ngờ nhất: người làm phần điện đã biết reverse-wind neck pickup, nên vị trí giữa là hum-cancelling. Không nghĩ kit $89 lại làm vậy, nhưng rất hay.
• Tổng thể, nếu chỉ ráp kit thành đàn bình thường (không làm Prusacaster), đây là một deal cực đáng tiền. Chỉ cần để ý căn thẳng lỗ ốc cho mọi phần.

Mình dùng kit này: https://www.amazon.com/dp/B082ZG8FS7?th=1

Mình dùng bridge này: https://www.amazon.com/dp/B081CBKZPD
