Kratzblitz – Dụng cụ cạo & bẻ băng siêu cứng, đa năng (ice scraper & plow pow)

Lúc nào bạn cũng thèm một cây cạo/bẻ băng “cứng cựa” hơn?
Để có thể dồn lực mà đẩy vô cái lớp băng quái chiêu đó?
Kratzblitz sinh ra để lấp đúng cái khoảng trống này.

Tính năng

- Vận hành bằng nắm đấm để dồn lực tối đa
- Dùng hai tay để thêm lực, hoặc chia lực đều lên hai tay để đỡ mỏi
- Nguyên lý lưỡi cày (plough) giúp đẩy đồ lạnh và dơ ra xa khỏi tay
- Đôi mắt “có tâm”, nhìn quyết liệt mà cũng nâng mood, cổ vũ bạn lúc đang làm
- Rất đa năng:

Ít nhất 7 cách dùng: 1. Lưỡi cạo cao >5 mm, góc 45°, mặt phẳng 2. Các lưỡi cạo nhỏ góc 90° dài 1 cm và 2 cm cho góc cạnh và bề mặt nhỏ (như gương), khi cầm theo trục x 45°. 3. Răng bẻ băng phẳng góc 35°, có “wall line scrubbers” ở đầu khi cầm “lật ngược” 4. Răng bẻ băng ngắn hơn, nhọn, góc 35° và 45° để khoét một điểm bắt đầu. 5. Lưỡi cạo nửa vòng tròn góc 90° khi xoay sang một bên 90° 6. Bộ răng bẻ băng nhỏ hơn góc 90° khi xoay sang phía còn lại.  7. Mục 6 và 7 có thể dùng kiểu kéo hoặc kiểu đẩy.

Cập nhật 20231223:

• Đăng model V7. Thay đổi duy nhất là quay lại hướng dùng support để có đủ hai lựa chọn. Ngoài ra V7 và V6 tính năng như nhau. Bạn chỉ cần chọn: muốn dùng supports và có mặt dưới đẹp với V7; hoặc không supports và chà nhám/hoàn thiện thêm mặt dưới tay cầm với V6.

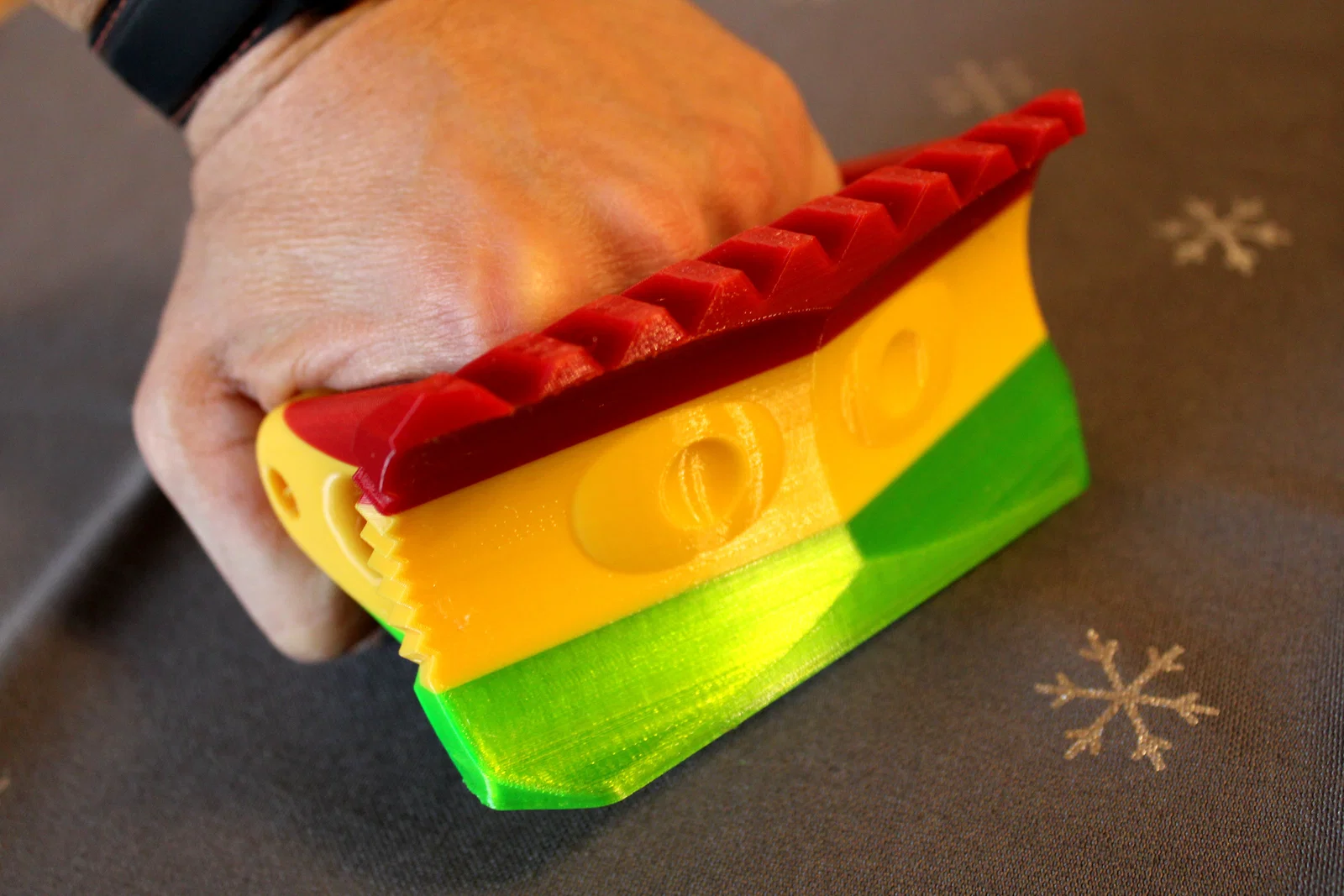

• Thêm hình bản in V7 3 màu cho một người bạn Bolivia

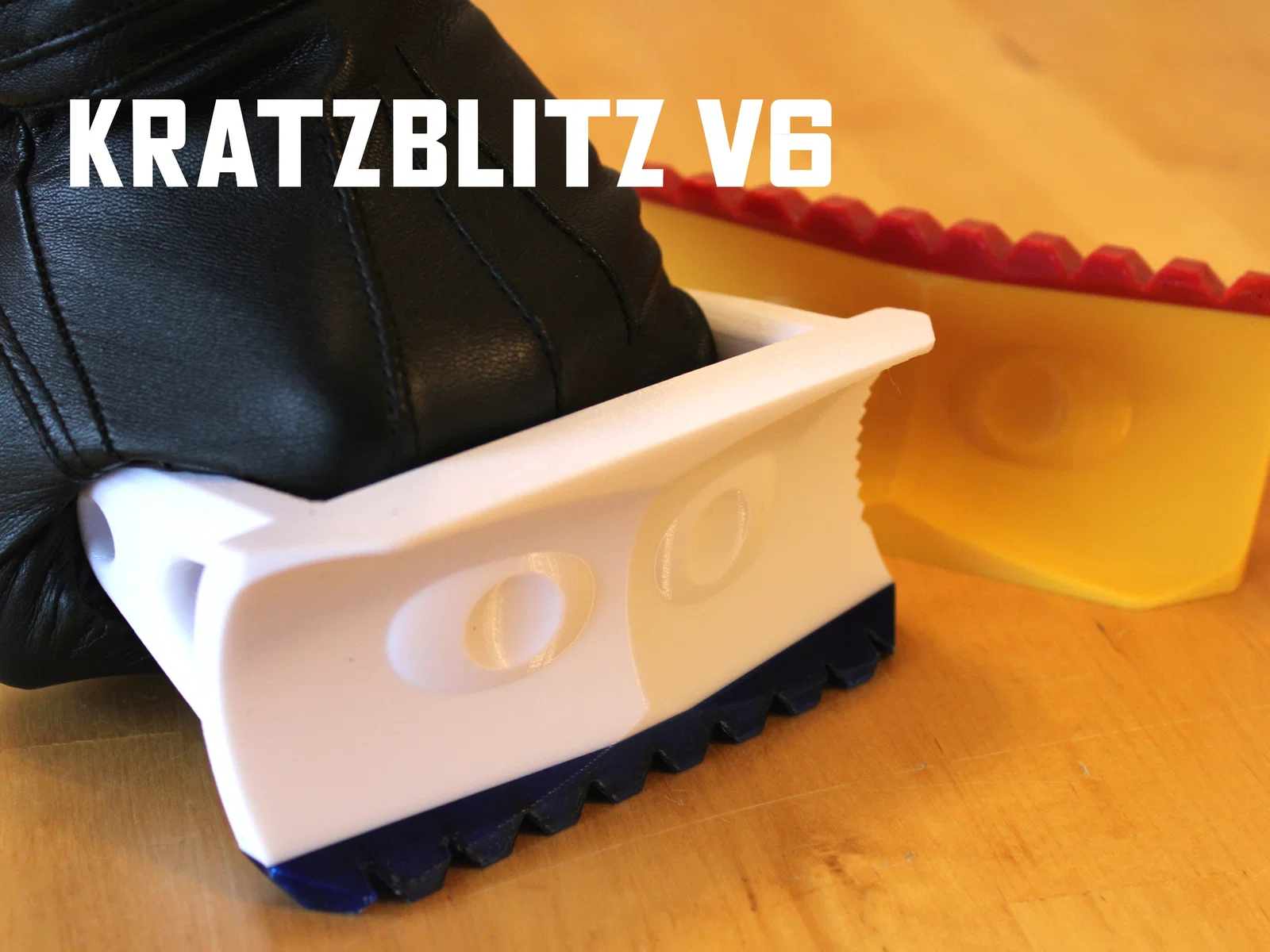

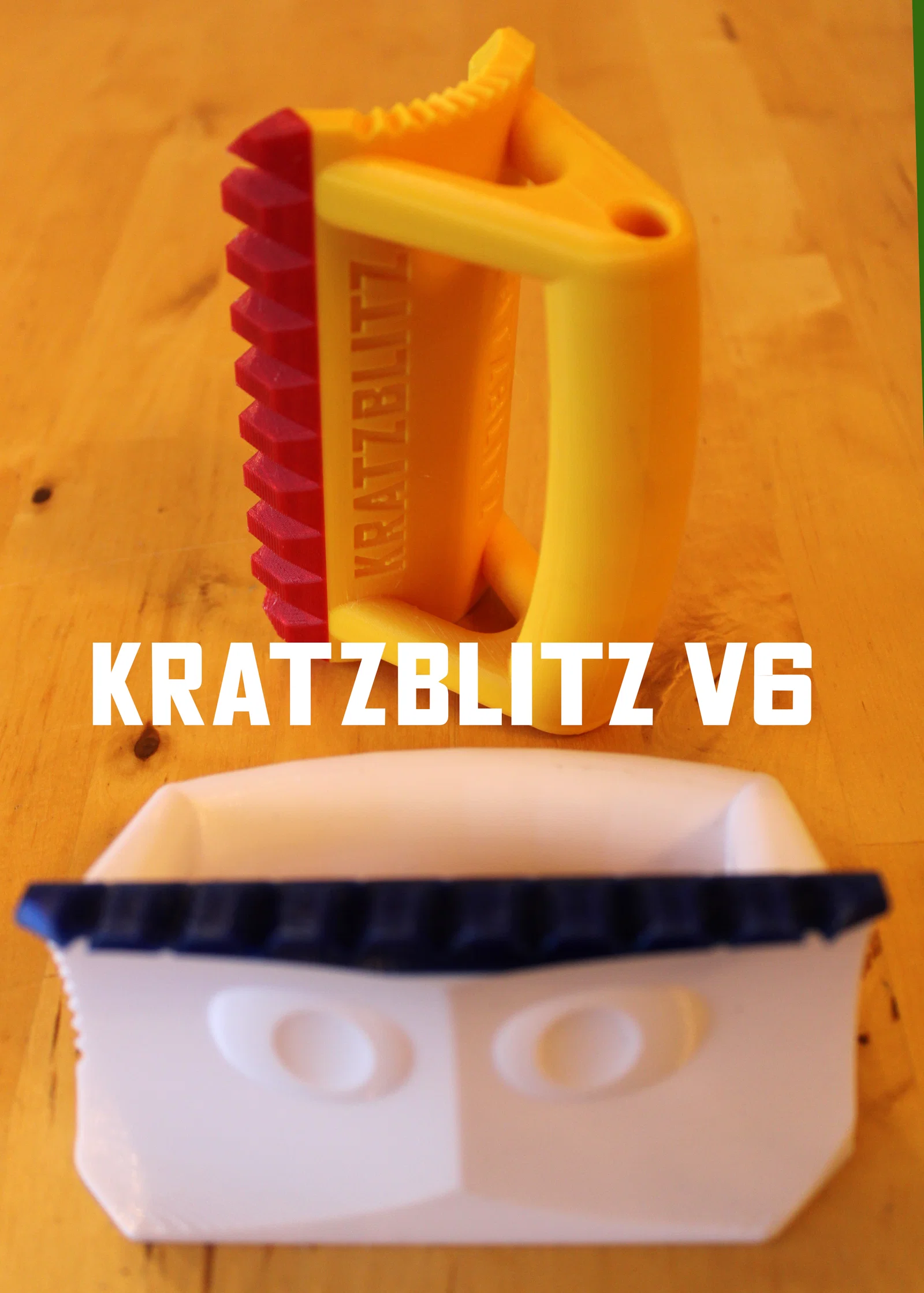

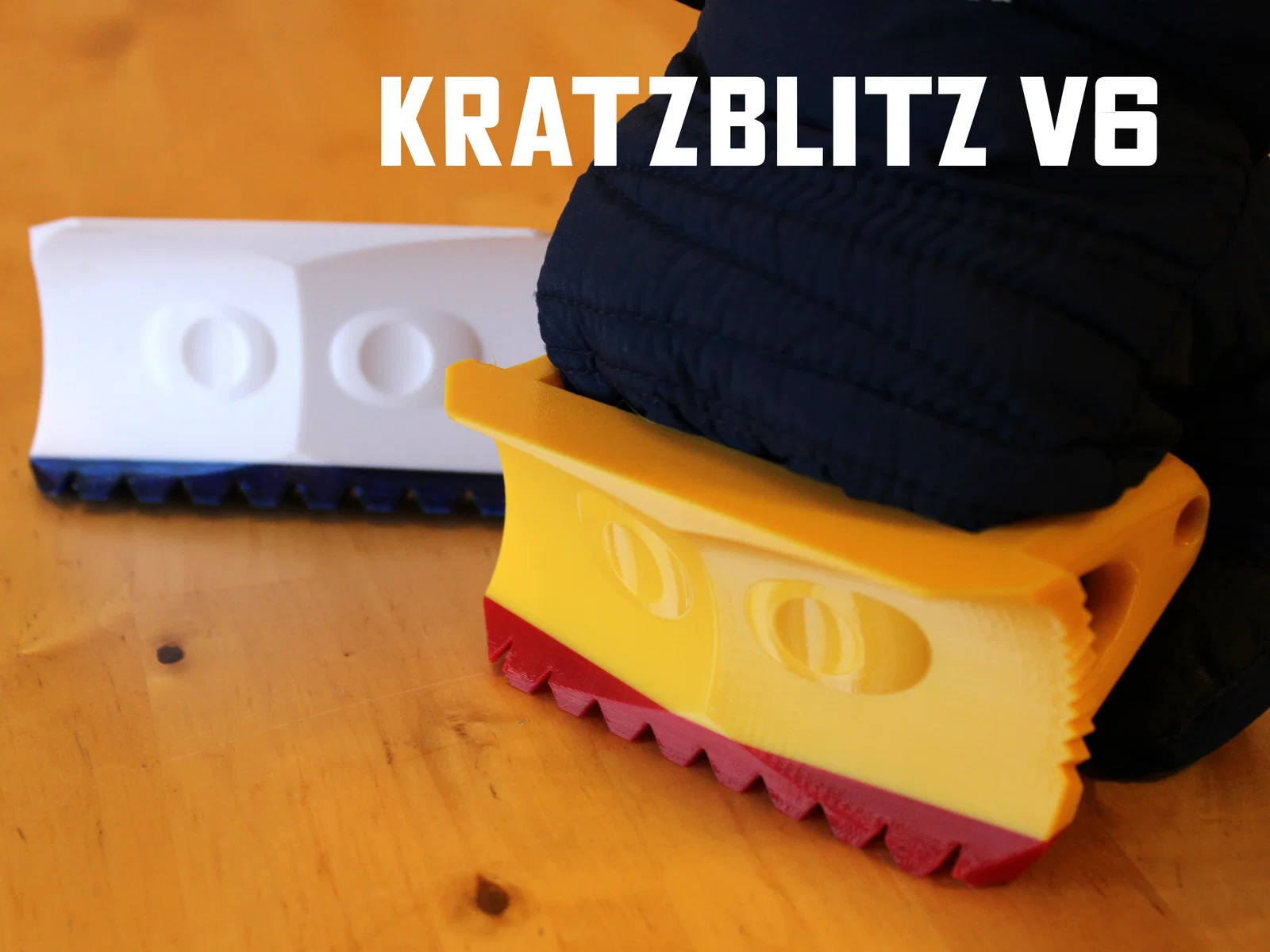

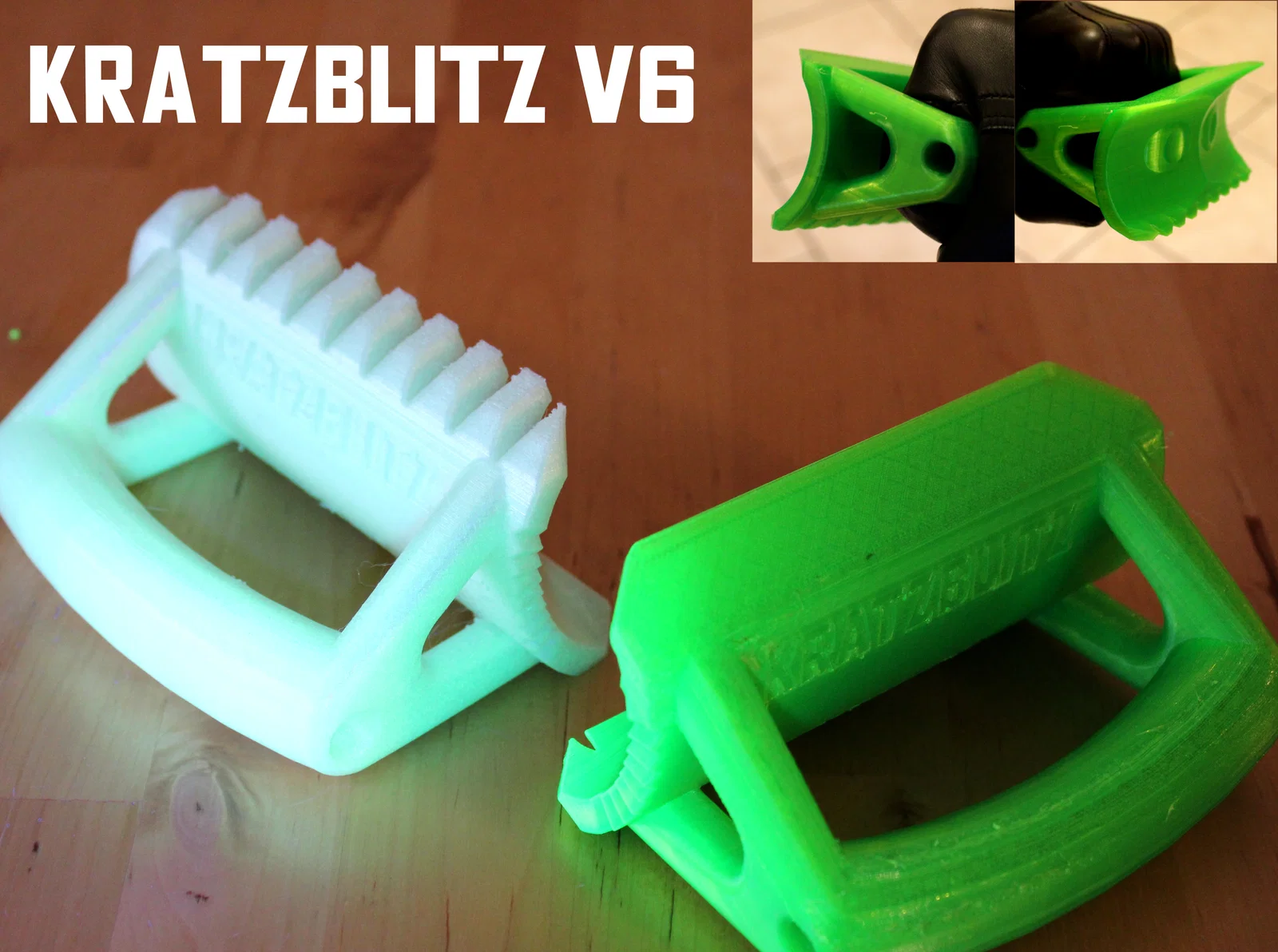

Cập nhật 20231210: Cập nhật hình và bản in model V6. Bổ sung các bài học rút ra vào bản sửa V7

Cập nhật 20231208: Đăng model V6

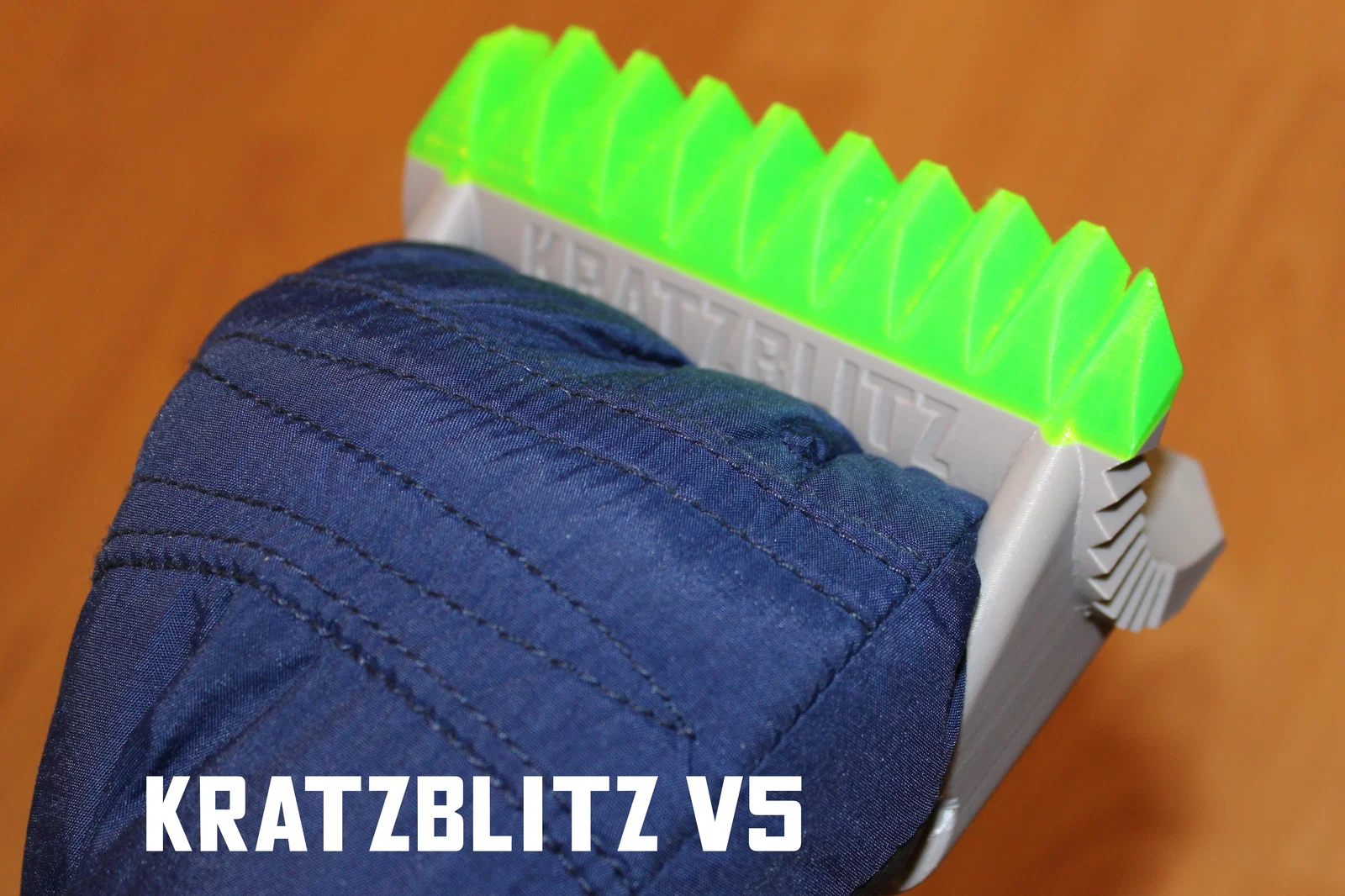

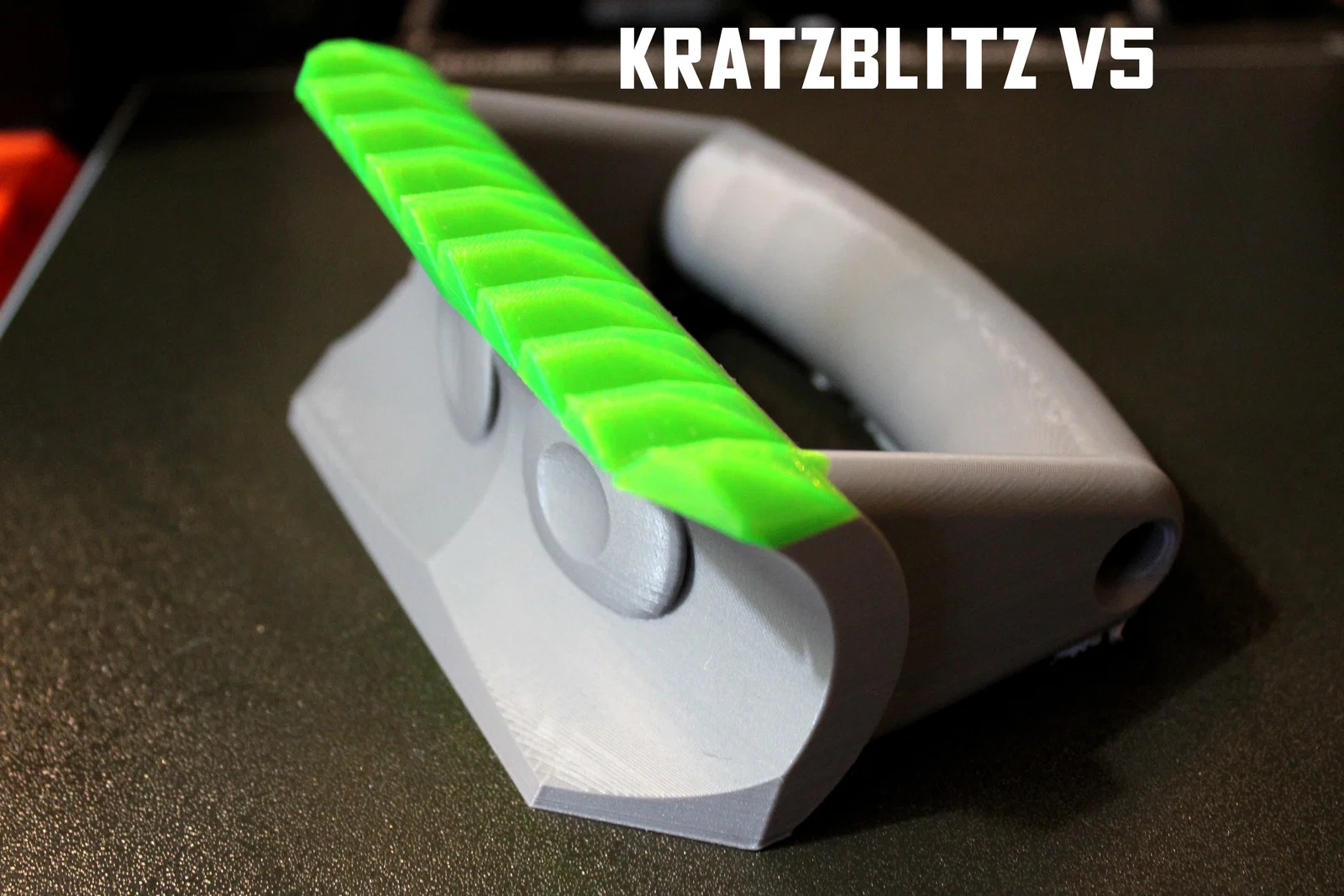

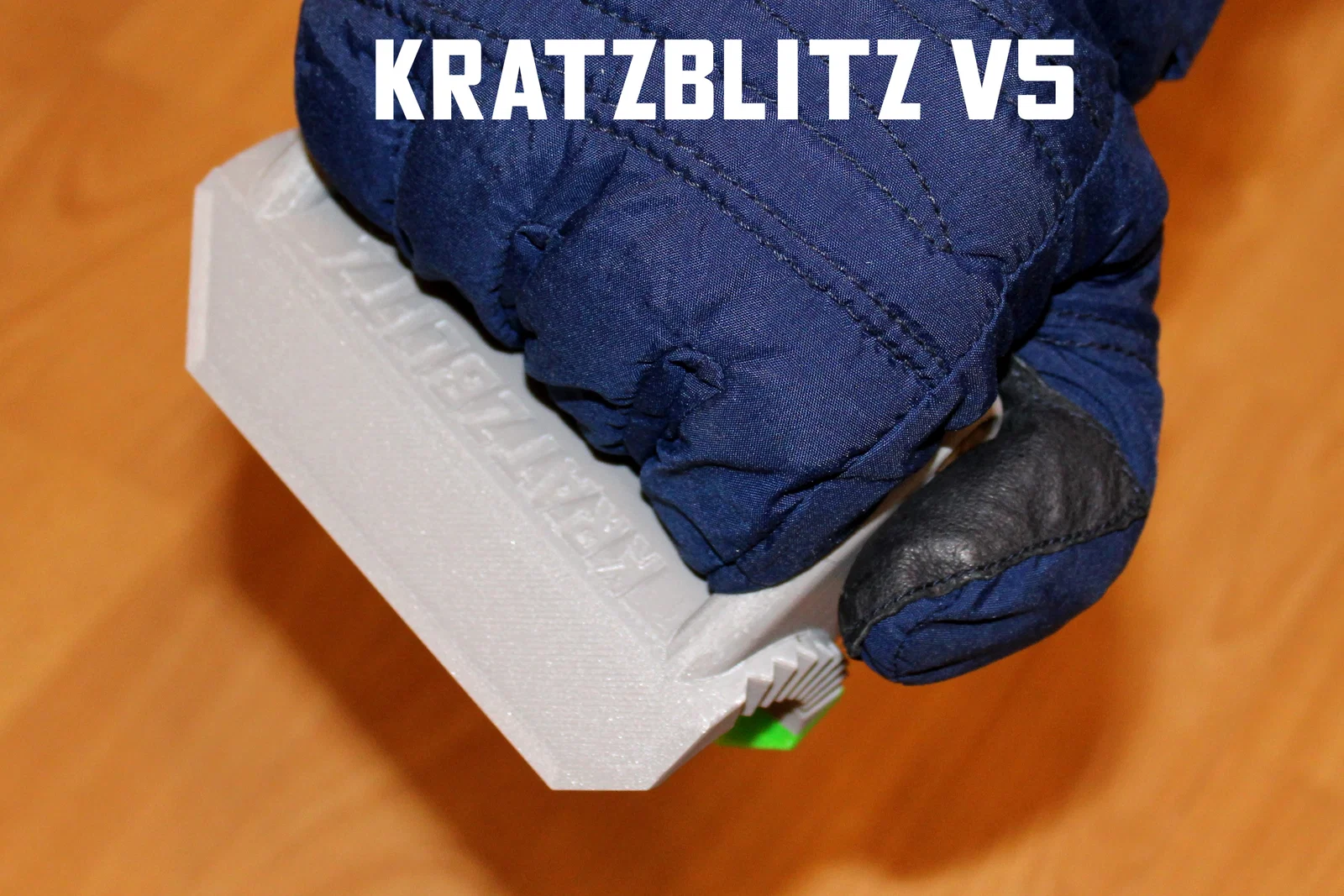

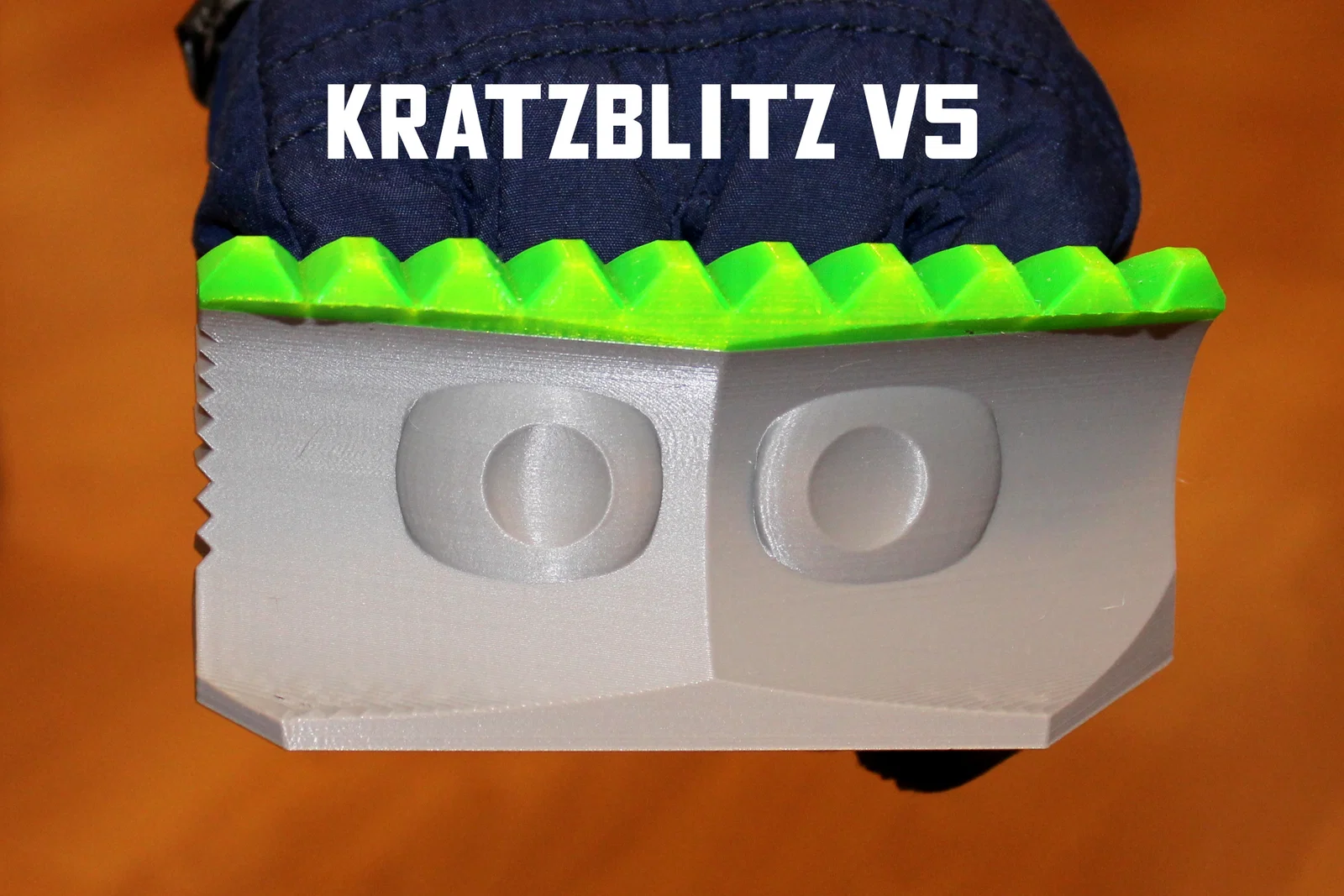

Cập nhật 20231206: Thêm model beta V5 và hình bản in xám/xanh lá

Cập nhật 20231202: Test V4 trong tủ đông -55°C chạy rất ngon. Vẫn đang chờ xe mình đóng băng để test thực tế hơn trên bề mặt cong, haha.
Băng bị lưỡi cày (plow shovel) hất ra rất tốt. Và dùng bất ngờ là nhẹ công. Test này không hư hại gì hết.

Cập nhật 20231201: Đăng V4 Beta và cập nhật 3 hình đầu tiên (sau tiêu đề V3) thành bản in V4.

Cập nhật 20231130: Buổi test “không còn giữ đồ như mới” kiểu brute force đầu tiên của model V3 trong tủ đông -32°C.

Hậu quả sau khi test V3:
 Răng trụ ngon lành, đồ băng giá bị hất lệch ra khỏi tay mình rất ổn.

Lưỡi cạo thì không được vậy. Sẽ giảm bằng bản V4 với góc dốc hơn nữa. Nhìn qua thì chủ yếu là phần elephant footing bị bể.

Scale cho vừa cỡ nắm đấm của bạn rất dễ

1. Model gốc thiết kế cho nắm đấm rộng 10 cm 2. Đo bề ngang nắm đấm thật của bạn (mm) rồi trừ đi số mm mà bạn có thể thoải mái siết lại.
Lấy giá trị đó làm % scale (giữ nguyên). Ví dụ: mình đo được 9.5 cm. Nên mình in bản 90 mm = scale 90% để vừa tay, chừa một chút độ rơ để còn ấn nhẹ phía trước, lấy áp lực tối đa. 3. Chúc bạn quẩy vui với Kratzblitz plow pow.

In 2 màu để làm răng nổi bật hơn

Để đổi màu phần răng, hãy dừng in ở độ cao 48 mm và thay filament màu khác.
Với prototype trong hình, mình dùng nozzle 0.8 mm, layer height 0.24 mm. Nên mình đổi filament ở layer 200.

Về cái tên

Kratzblitz dịch là “Scrape-flash” (cạo nhanh như chớp) hoặc sát nghĩa là “Scratch-flash”, để nhấn mạnh thao tác mạnh bạo nhưng hy vọng là nhanh gọn. Trong tiếng Đức, “scratch” và “scrape” đều dùng để nói việc gỡ băng, ví dụ Eiskratzer và Eis-Schaber.
“Schablitz” (về kỹ thuật thì mô tả đúng dụng cụ hơn) nghe hơi kỳ với mình. (Với lại có một từ chửi thề tiếng Đức nghe na ná). Nên mình chọn “Kratzblitz” vì dễ đọc và bắt tai hơn.

Lịch sử chỉnh sửa (Revision History)

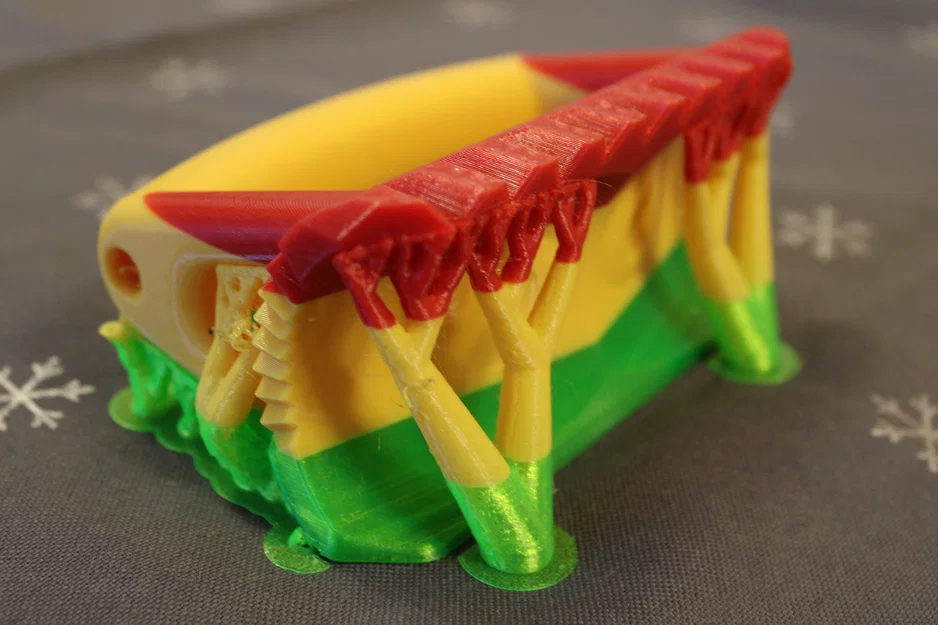

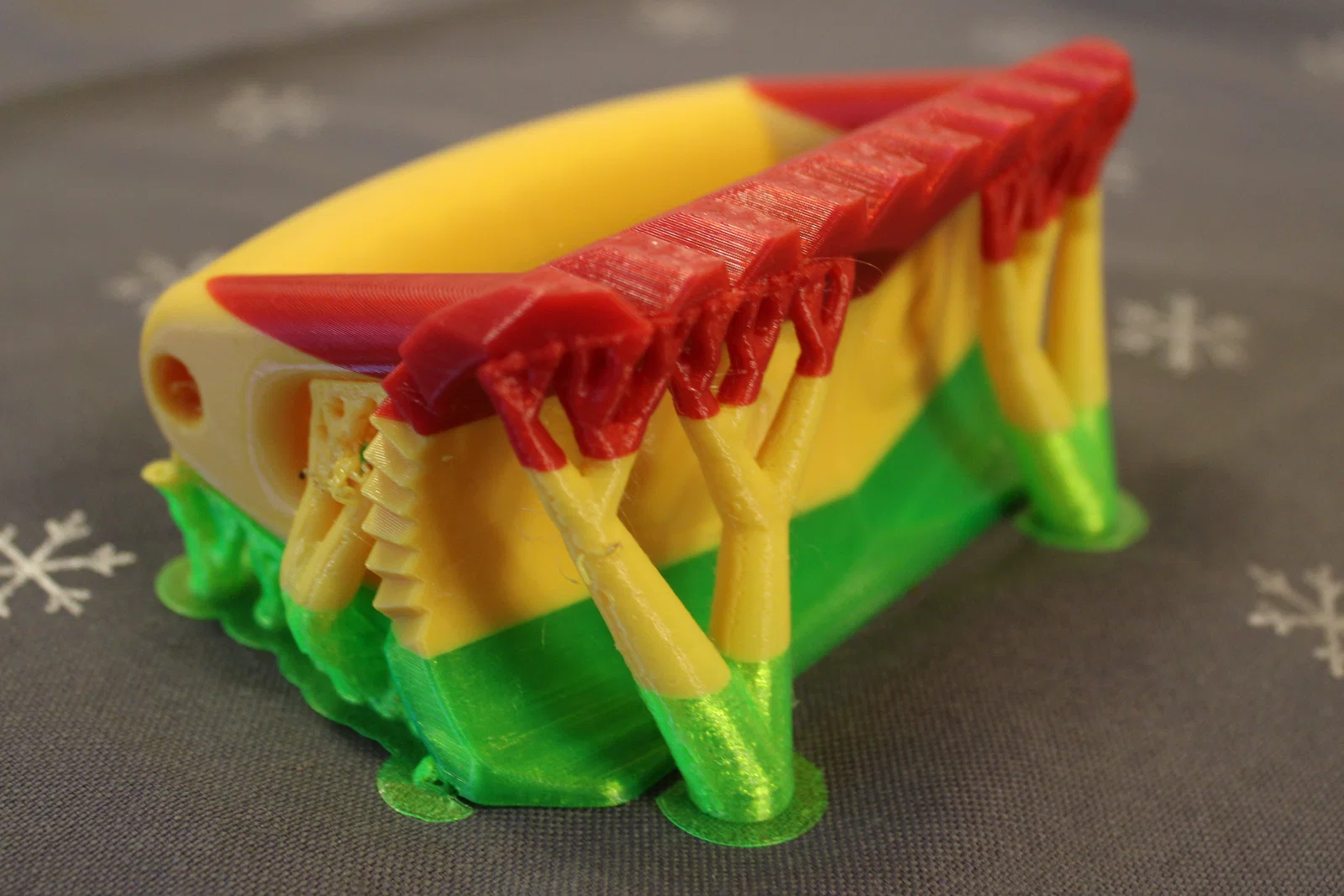

V7: Chỉnh lại theo hướng dùng supports - In V6 với nozzle 0.4 trở nên khá khó. Đang thử quay lại dùng supports cho “dễ thở”.

V6: Ít vật liệu hơn V5 15%

- Lại có thể in không cần supports
- Lưỡi cày hẹp hơn và ít lõm hơn
- Tay cầm trở lại dạng oval để tiết kiệm vật liệu và tối ưu in không support
- Các lỗ cắt tam giác hai bên có thể dùng như điểm bám thêm

V5: Beta có lỗi mesh (PrusaSlicer tự sửa)

- Tay cầm bo tròn 55° cho thao tác với găng tay và tay lớn
- Rút ngắn thêm răng phía trên
- Logo được mirror cho cả hai hướng
- Tối ưu nhẹ phần mắt (có người tưởng là ốc vít kiểu steampunk)
- Lỗ giữa tay cầm nhỏ lại để khớp với tay cầm bo tròn bên ngoài
- Giờ cần support, vì tay cầm dài hơn làm nhấc phần còn lại của model lên.

V4: Đăng Beta ngày 2/12, 00:10 CET. In qua đêm tới 2/12. - Rút ngắn răng trên để giảm nguy cơ bể răng (trước đó dài quá mức cần)
- Mỏng thành tay cầm để lộ 5 mm của phần lưỡi cày ở mỗi bên, dùng như cách cạo bổ sung
- Thêm một kiểu răng bẻ băng khác ở một mặt dọc để có lựa chọn dùng thứ 4
- Báng oval để in dễ hơn và cầm bám hơn
- Tăng độ dốc góc lưỡi cạo sau khi test brute force V3
- Tăng khoảng cách ký tự font để chữ lên đẹp hơn
- Bỏ font logo ở cạnh
- Tiết kiệm vật liệu bằng cách rút ngắn lưỡi và cho góc truyền lực tốt hơn nữa
- Tăng một trong các lưỡi cạo 1 cm theo trục x 45° lên thành 2 cm.

V3: Bài dự thi làm gấp ngày 20231130 sau khi bàn với bạn bè và làm rất “phê” khi nhét các feature request. - Nghĩ ra tên bắt tai trong lúc cười với đồng nghiệp và thêm chữ dập nổi font Fyodor
- Thêm đôi mắt theo gợi ý của gia đình
- Dốc dẫn hướng lưỡi cày hơn, giảm vật liệu dùng
- Ít vật liệu hơn giữa tay và lưỡi cày để có góc truyền lực tốt hơn
- Thấp hơn V2 1 cm vì bản đó bự quá, tốn filament và thời gian in
- Bỏ các rãnh cắt ngón “giả ergonomic” vì làm đau tay
- In bằng PETG để chịu nước tốt hơn
- Thu gọn tay cầm xuống góc 10° và giảm đường kính từ 36 còn 30 mm để tiết kiệm vật liệu và cầm êm hơn. Mặt trên và dưới giờ có góc 10°. Việc này tạo pattern hay trên đỉnh răng do các wall lines rơi theo từng bậc 10°. Mặt phẳng cho lưỡi cạo vẫn giữ. Nhưng cầm Kratzblitz ở góc 10° để lưỡi cạo nằm phẳng thì dễ chịu hơn nhiều, vì khoảng hở giữa tay và bề mặt làm việc nhiều hơn.

V2: Prototype vật lý đầu tiên, làm lại ngày 20231126, in 20 giờ vì lần in đầu hư nửa chừng do filament bị thắt nút ban đêm…

- Phát hiện cách scale theo cỡ tay: bề ngang nắm đấm (mm) = % scale
- Cao 7 cm để có trọng lượng và độ đầm
- Mặt trên và dưới phẳng
- Chiều dài lưỡi 80 mm có vẻ ổn
- Các phần vát 45° có thể dùng làm lưỡi cạo nhỏ ở dưới, và răng ngắn siêu cứng, nhọn ở trên khi cầm dụng cụ ở góc 45°
- Thử làm khoét ngón tay kiểu ergonomic
- In bằng PLA, chắc dùng tốt

V1: Những suy nghĩ ban đầu dẫn tới model V1 trong Blender ngày 20231125 - Phía người dùng thì tròn, êm và bám; phía băng thì “sắc cạnh” tối đa
- Cần thêm một dụng cụ cứng cáp để tiếp tục khi các cây bẻ băng lưỡi mềm đã tới giới hạn. Với băng mỏng và sương giá, mình vẫn thích dùng tấm đồng (brass sheet) gắn trên cây que mà mình xài quen. Nhưng hễ gặp lớp băng dày làm cách đó bị kẹt, mình lại phải kiếm lựa chọn khác mà tới giờ vẫn chưa có cái nào thật vừa ý.

Xác nhận license tài nguyên (Assets license clearance)

Font dùng cho logo dập nổi trên model là “Fyodor”.
Font “Fyodor” được cấp phép theo SIL Open Font License và được tạo bởi Chris Hughes. Link to License.
