Khán đài 2 tầng để trưng bày đồ in 3D (Bleachers for 3D Prints Display)

Tác giả Ordinary

Lượt tải
261
Lượt thích
128
Lượt coi
1.793

File 5 2,1 MB

  • pata_gradas_A_1777785297.stlSTL · 58,5 KB
  • pata_gradas_B_1777785298.stlSTL · 59,3 KB
  • pata_gradas_A_1777785299.sldprtSLDPRT · 162,6 KB
  • pata_gradas_B_1777785301.sldprtSLDPRT · 187,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

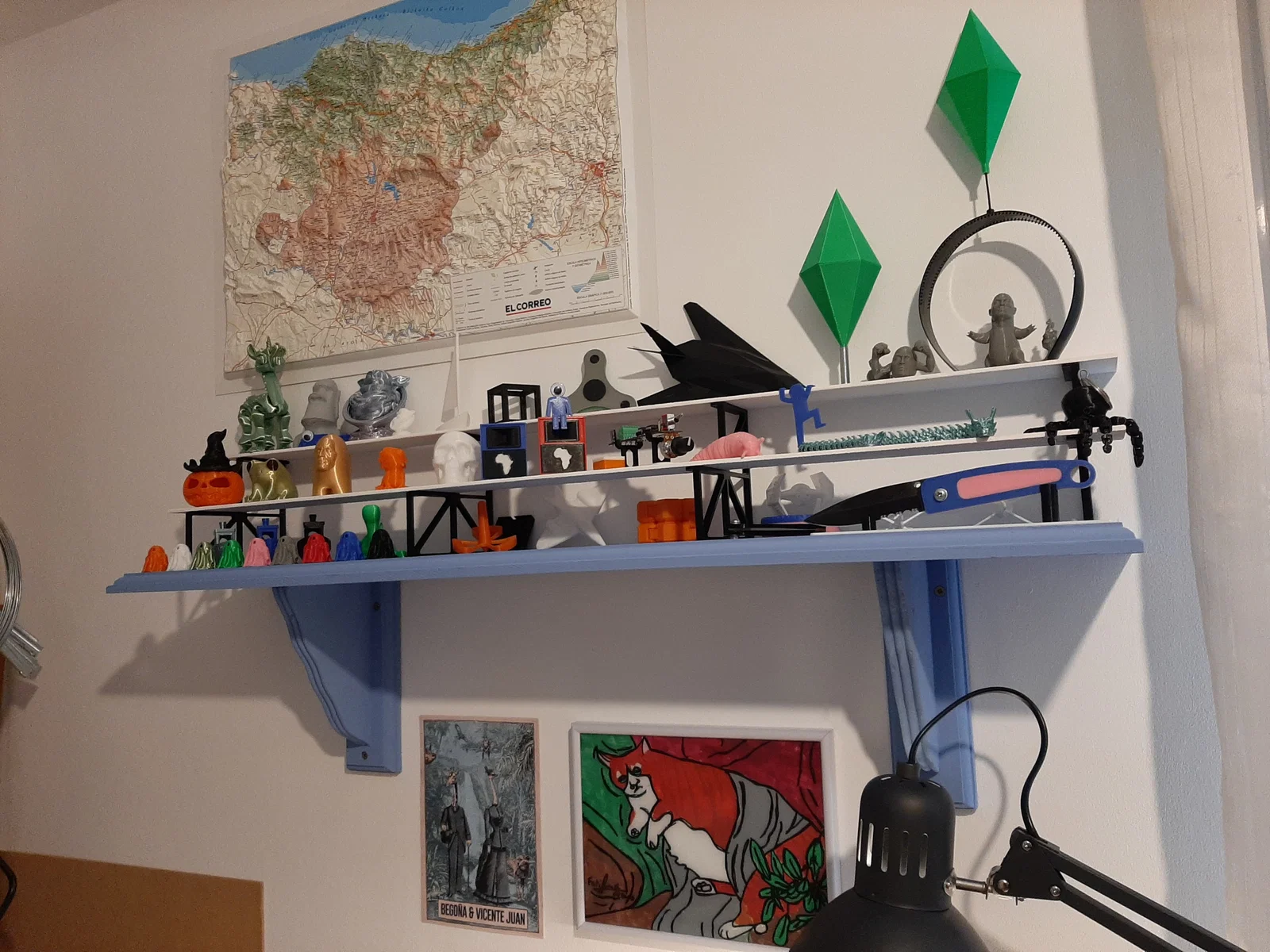

Mình cần vài cái kệ nhỏ kiểu khán đài (bleachers) để trưng bày đồ in, nên mình thiết kế mấy cái bracket này để ráp thành một khán đài 2 tầng nhỏ gọn, vừa khít trong kệ của mình.

Dĩ nhiên, phần in 3D chính là các bracket. Còn phần “mặt kệ” thì mình dùng gỗ MDF dày 3 mm, tự cắt theo kích thước phù hợp nhu cầu và sơn màu trắng.

Trong hình bên dưới, bạn có thể thấy kích thước của một bracket, cụ thể là loại A:

Cần nói thêm là hai loại bracket giống hệt nhau, chỉ khác ở chỗ là phiên bản đối xứng (mirrored).

Nếu bạn không chỉnh sửa thiết kế, thì bất kể khán đài dài bao nhiêu, các tấm ván phải dài 65 mm thì mới vừa vào bracket.

Vì có thể bạn sẽ muốn chỉnh sửa model, nên ngoài file .STL mình cũng đính kèm file SOLIDWORKS 2020.

Mình in bằng PETG, không cần supports hay rafts, layer height 0.2mm và infill 15%.

Muốn chắc hơn thì bạn có thể giảm tốc độ quạt (fan speed) và tăng số lớp thành (wall line count).

In bằng PLA cũng không vấn đề gì.

Mình khuyên nên in theo cặp, tức là in 1 cái A và 1 cái B, để khi lắp lên sẽ cân đối.

Assembly

Lắp ráp tổng thể khá đơn giản. Bạn in số lượng bracket cần dùng (tùy theo chiều dài khán đài), rồi dán chúng vào các tấm ván bằng băng keo 2 mặt hoặc loại keo dán bạn thích.

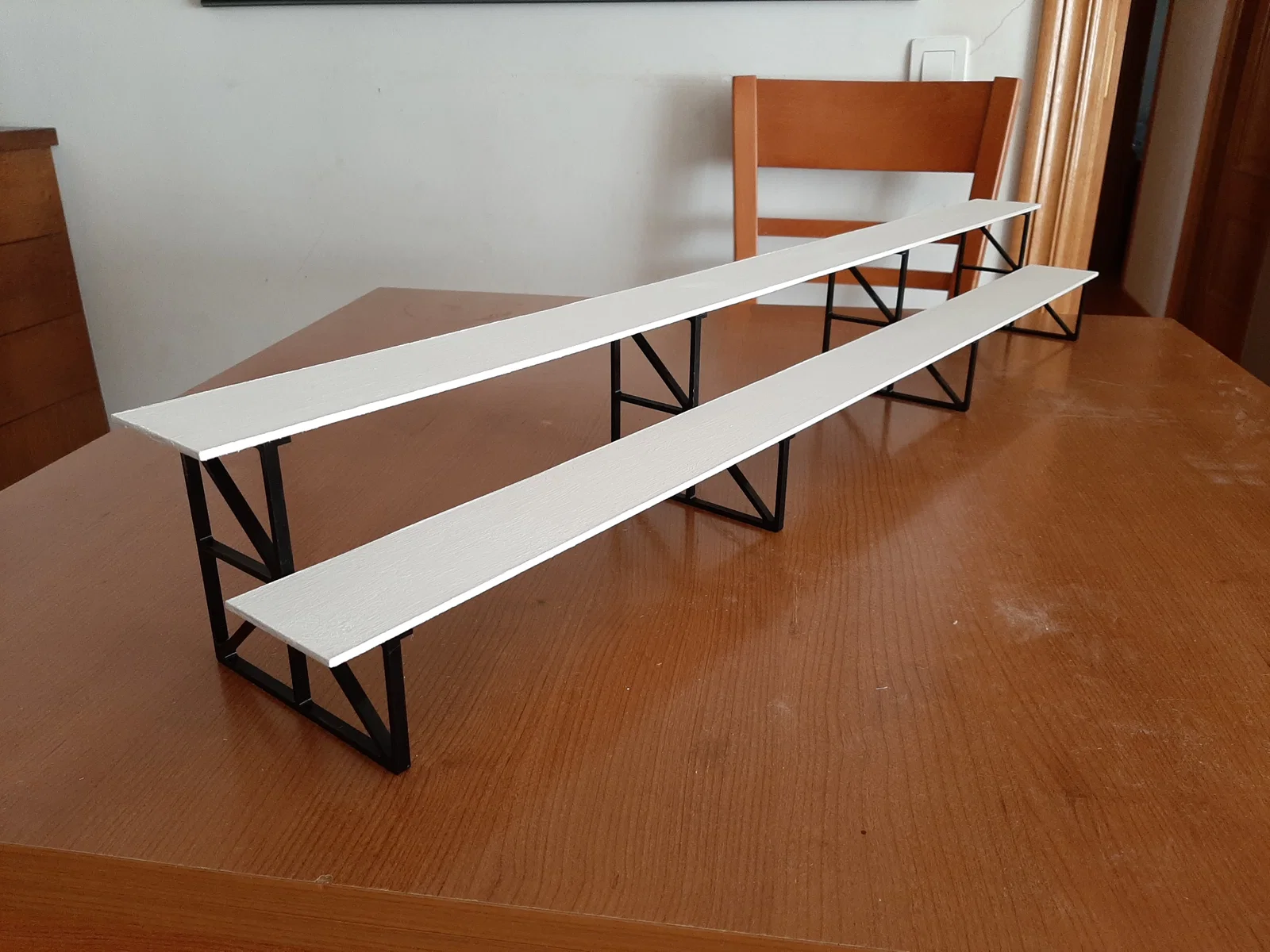

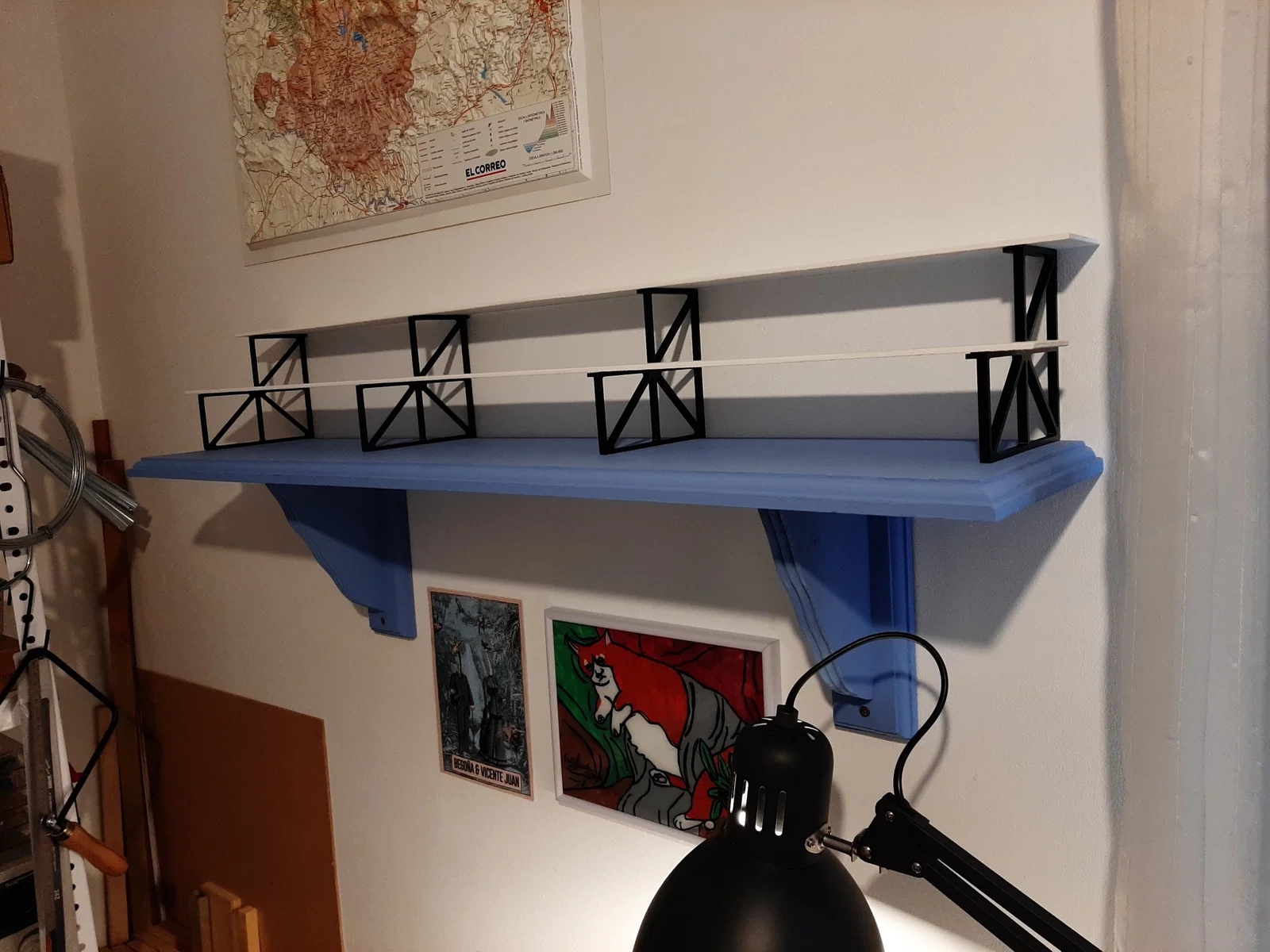

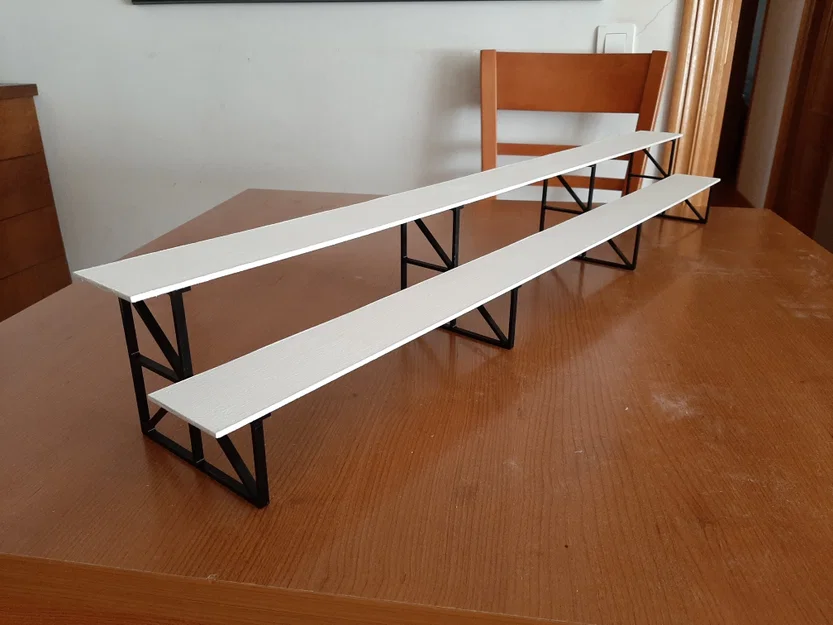

Trong bản render dưới đây (và trong các ảnh phía trên), bạn sẽ thấy cách mình lắp trong trường hợp của mình. Mình in 2 bracket loại A và 2 bracket loại B, đo và cắt 2 tấm ván, chọn và đánh dấu 4 vị trí đặt bracket, rồi cuối cùng dán chúng vào đúng chỗ.
