CSM adjustable ribber stop (upgrade) – Nâng cấp chỉnh ribber trực tiếp

Quy trình chỉnh dial ribber nguyên bản đại khái là vầy:
Để chỉnh vị trí kim ribber so với cylinder, bạn phải tháo con ốc khóa của dial adjuster, canh thử vị trí, rồi siết lại; hoặc nếu lỡ chỉnh quá tay thì phải tháo ribber ra để làm lại từ đầu. Khá lằng nhằng. Vẫn có thể chỉnh “live” khi đang đan, nhưng rất khó.

Bản nâng cấp này cho phép bạn chỉnh “live” vị trí kim ribber ngay trong lúc đang đan, nên thao tác dễ hơn nhiều.

Nó cũng hữu ích nếu bạn muốn chỉnh giữa ribbing half-pitch hoặc full-pitch.

Những thứ bạn cần

• Lò xo nén (compression spring) 20mm – cần loại tương đối cứng, kiểu như lò xo dùng cho bed của máy in 3D chỉnh tay (ví dụ: https://www.amazon.com/Printer-Springs-8mmX20mm-Leveling-Compatible/dp/B0C6F23ZX9))
• Ốc M4, 6mm
• Ốc M4, khoảng 70mm (CSM với khung zin gắn lên bề mặt gỗ dày 16mm)
• Tán M4
• Long đền kim loại M4

In 3D

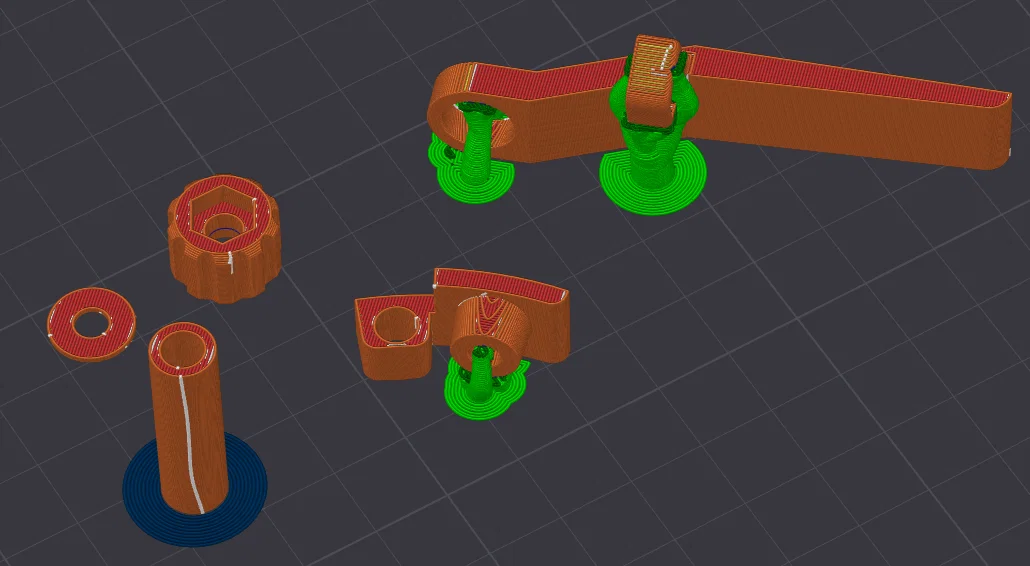

Không có gì đặc biệt, xem hình để canh đúng hướng (orientation) như mình làm và những phần cần support.

Lắp ráp

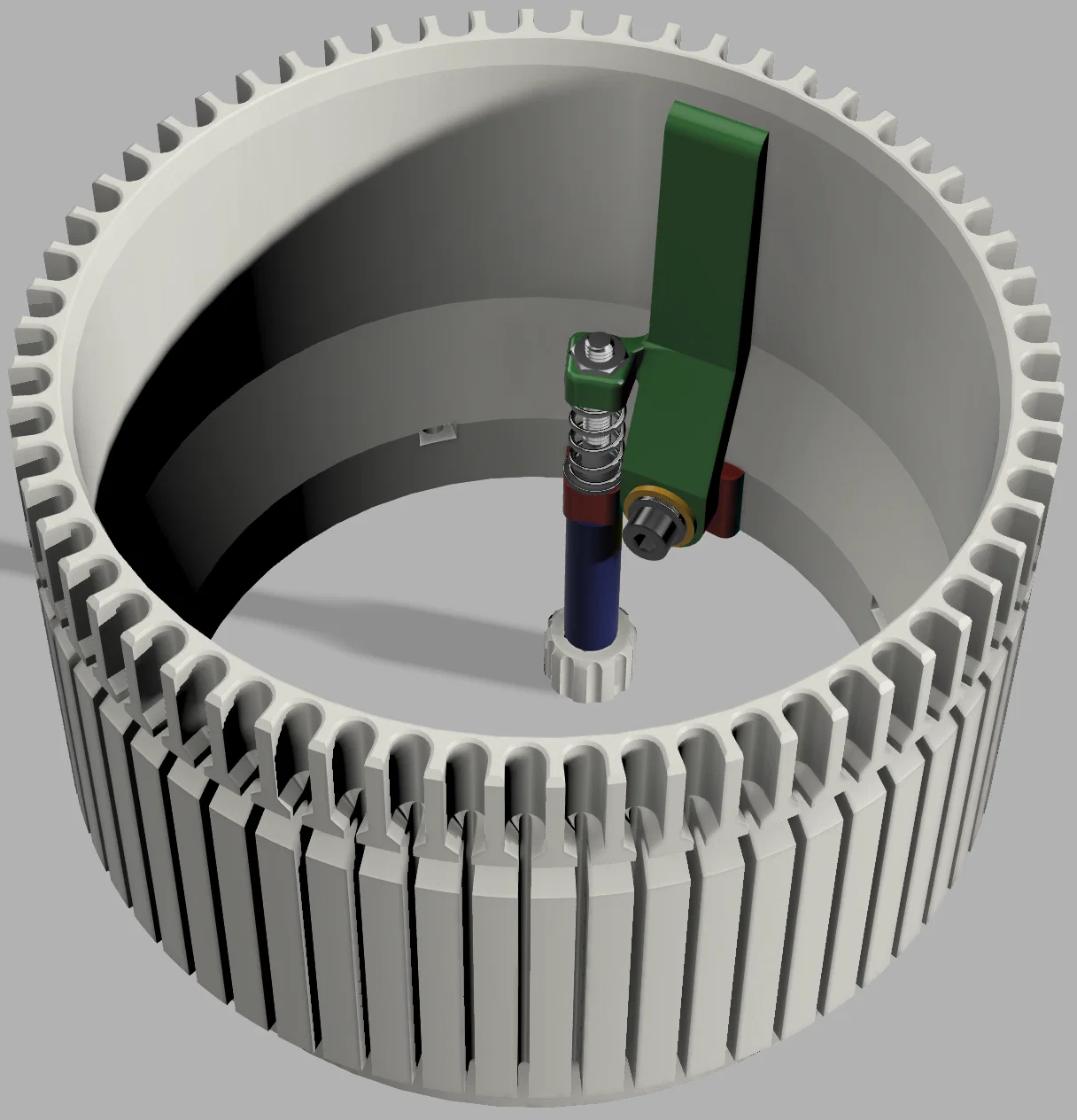

Xem hình CAD để biết các phần ghép với nhau ra sao. Đặt long đền giữa tất cả các phần có chuyển động, bao gồm cả phía trên/dưới của lò xo. Lò xo sẽ được nén sẵn (preloaded), nghĩa là khi bạn vặn tay đòn (arm) thẳng đứng lên, lò xo phải đang ở trạng thái làm việc rồi. Nó không được lỏng. Bạn có thể chỉnh mức preload bằng cách thêm long đền kim loại.

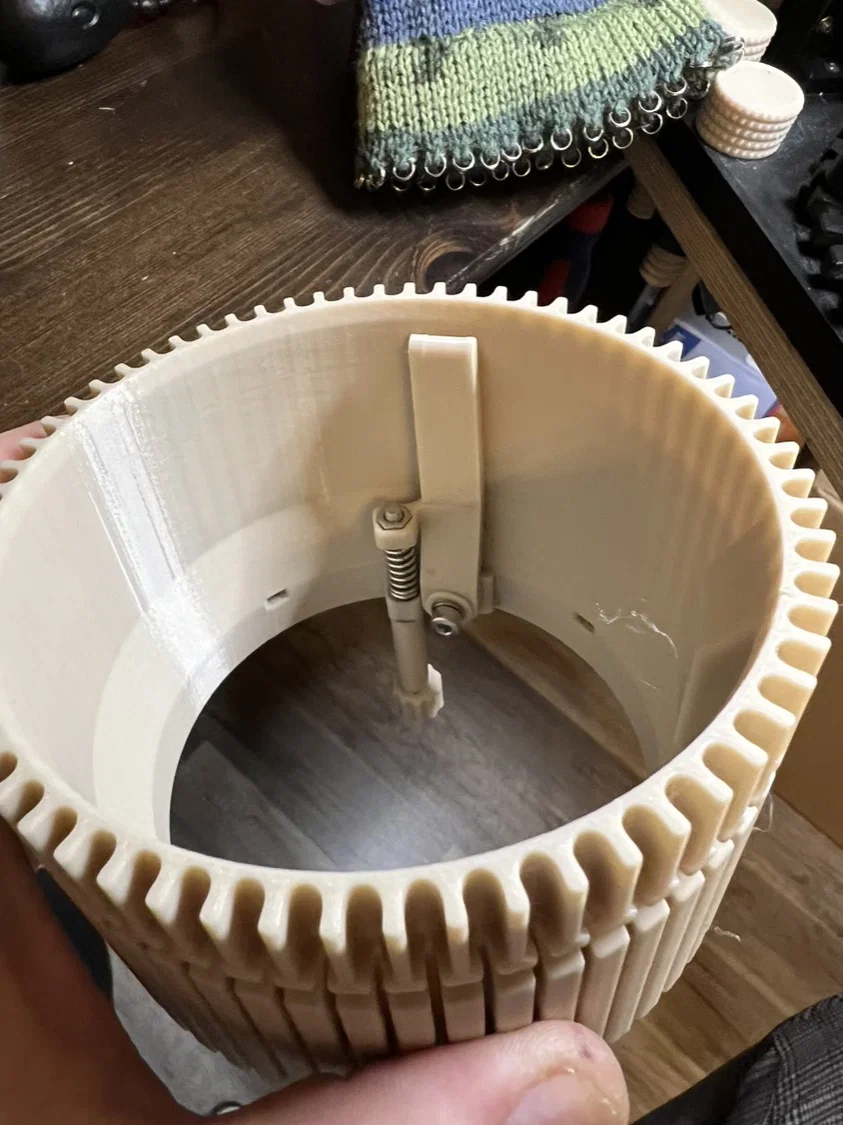

Để gắn cụm này lên cylinder, chỉ cần làm nhám bề mặt thành cylinder (chỗ bạn muốn đặt adjuster) và bề mặt của phần đế (base), rồi dán hai phần lại với nhau (epoxy hoặc keo CA công nghiệp). Đảm bảo phần đế nằm sát phẳng với đáy của cylinder.

Thiết lập ban đầu

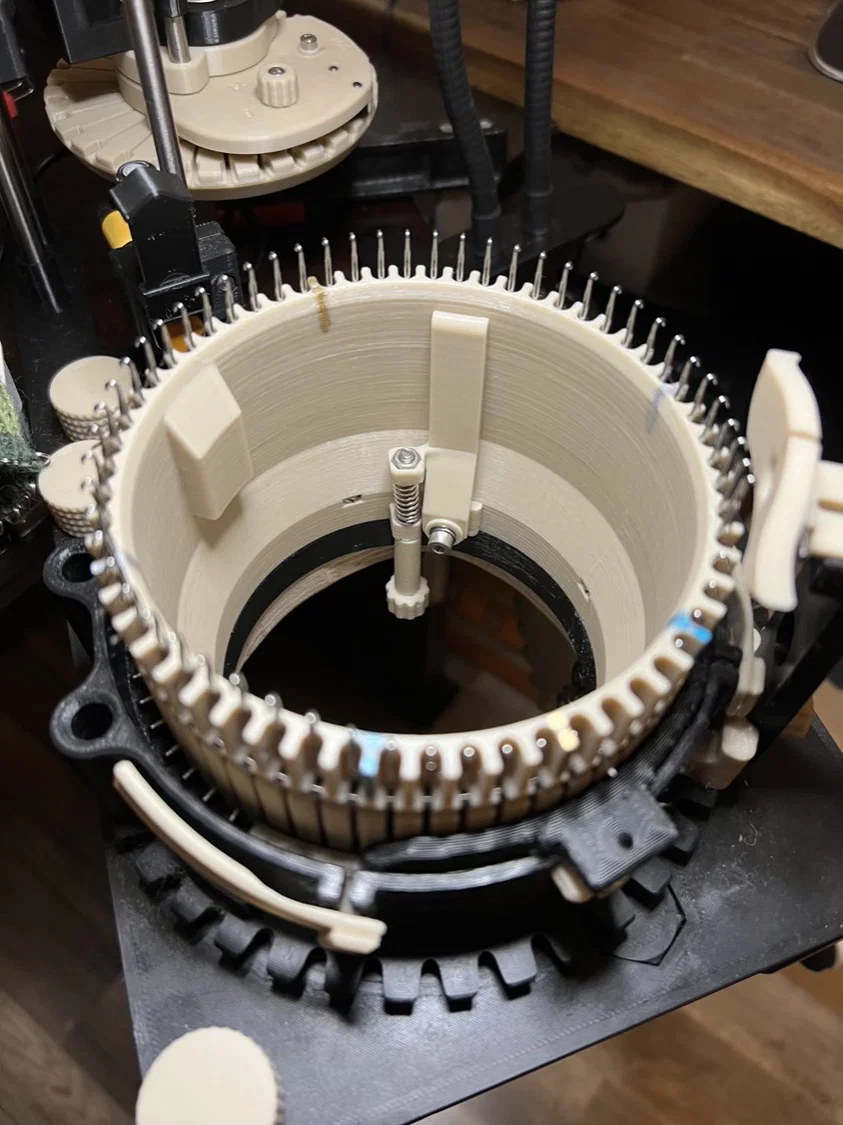

Mình đề nghị bạn dựng tay chỉnh thẳng đứng (hoặc siết thêm chút xíu, tùy chiều dài lò xo), rồi canh sơ vị trí ribber mong muốn khi chưa gắn sợi (yarn) bằng dial adjuster nguyên bản. Sau đó lên sợi trên máy và tinh chỉnh vị trí bằng ốc chỉnh.

Lời khuyên

Chắc bạn cũng hình dung được là cái này không dành cho việc chỉnh “một phát” quá lớn, mà để fine tune vị trí ribber. Nên đừng siết ốc chỉnh quá tay, làm nhẹ nhàng thôi – siết quá chặt sẽ làm tay đòn cạ vào thành cylinder; còn lỏng quá thì dial ribber sẽ không đứng vững – đều không nên. Thật ra chỉ cần vặn một chút là vị trí dial ribber đã thay đổi đáng kể rồi.

Gợi ý:

Bạn để lại bình luận giúp mình nếu bạn cần ống spacer (spacer tube) dài hơn trong trường hợp bạn gắn CSM lên bề mặt dày hơn, mình sẽ thêm phần chiều dài đó thành một part mới. Khi đó bạn cũng sẽ cần ốc M4 dài hơn.
